Проектирование силового механического привода с червячно-цилиндрическим редуктором ленточного конвейера

Описание

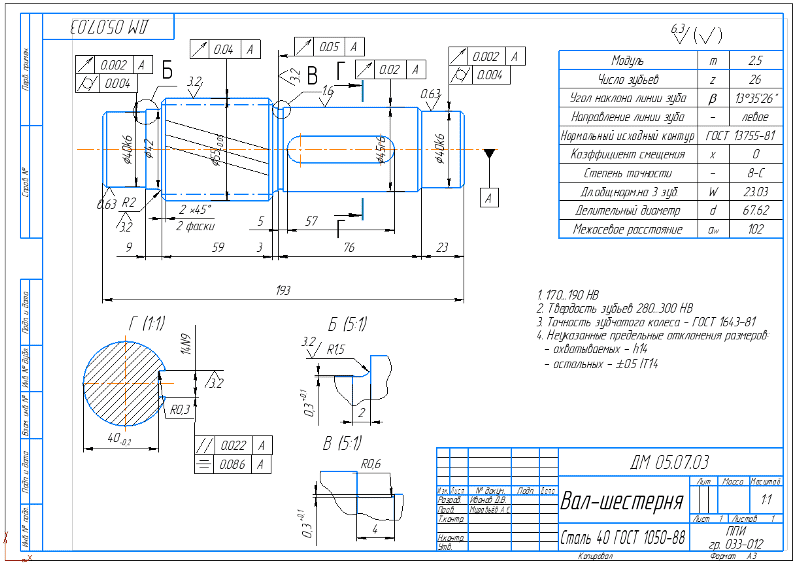

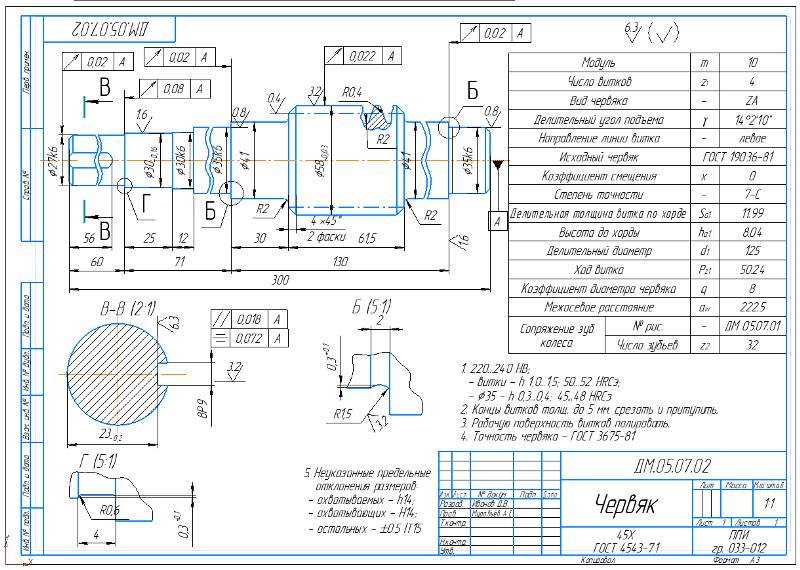

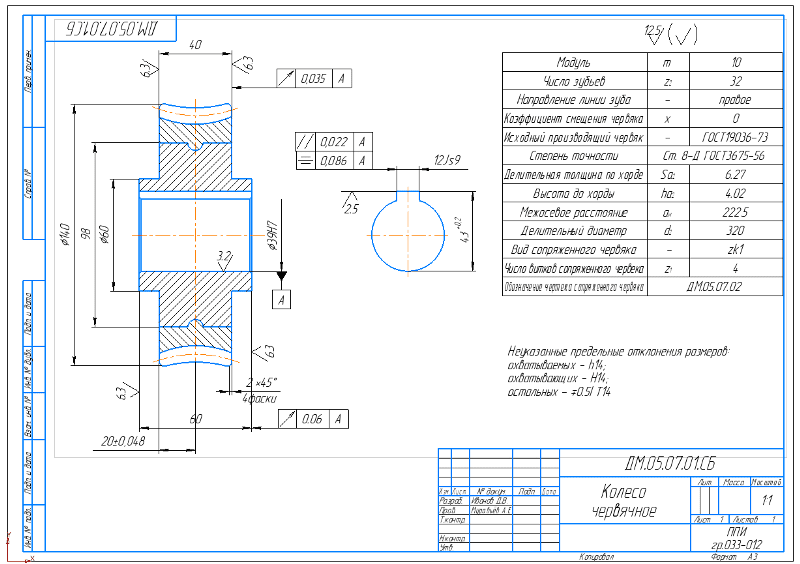

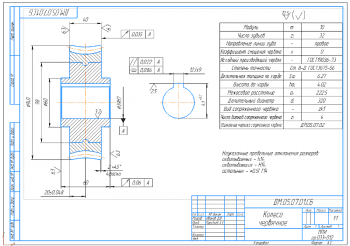

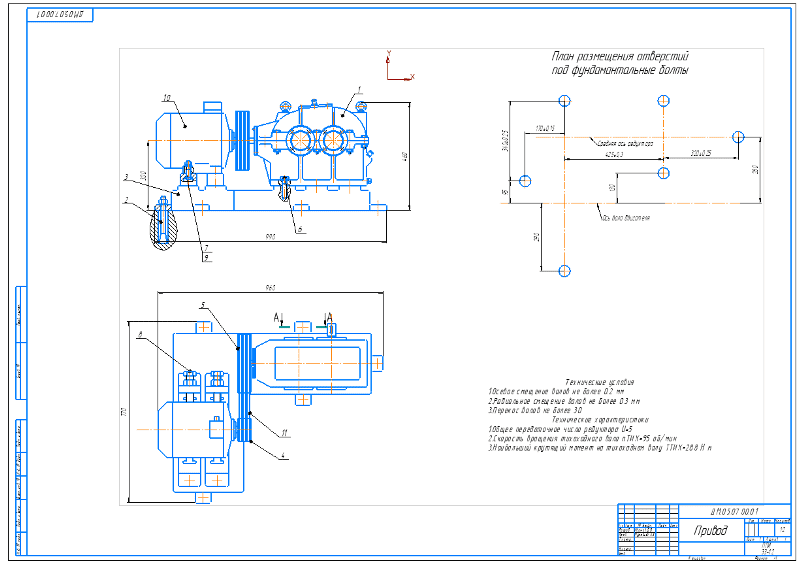

В данном курсовом проекте выполнен проект привода ленточного конвейера, состоящий из червячно-цилиндрического, клиноремённой передачи.

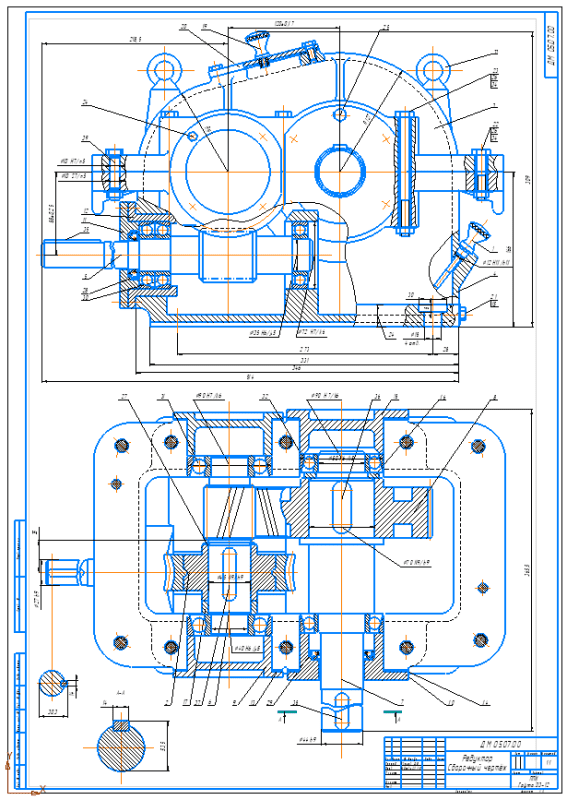

Объектом курсового проекта является привод с червячно-цилиндрическим  редуктором, использующие большинство деталей и узлов общего назначения. Редуктор представляет собой сочетание цилиндрической и червячной передач. Червячные редукторы применяются тогда, когда геометрические оси валов перекрещиваются. Достоинством червячных передач являются: большие передаточные отношения при малых габаритах привода, высокая плавность и бесшумность работы.

Недостатками червячных передач являются:

1. повышенный износ и склонность к заеданию;
2. необходимость применения для изготовления венцов колес из дорогих антифрикционных материалов;
3. большие осевые нагрузки на опоры червяка;
4. необходимость регулировки осевого положения червячного колеса.

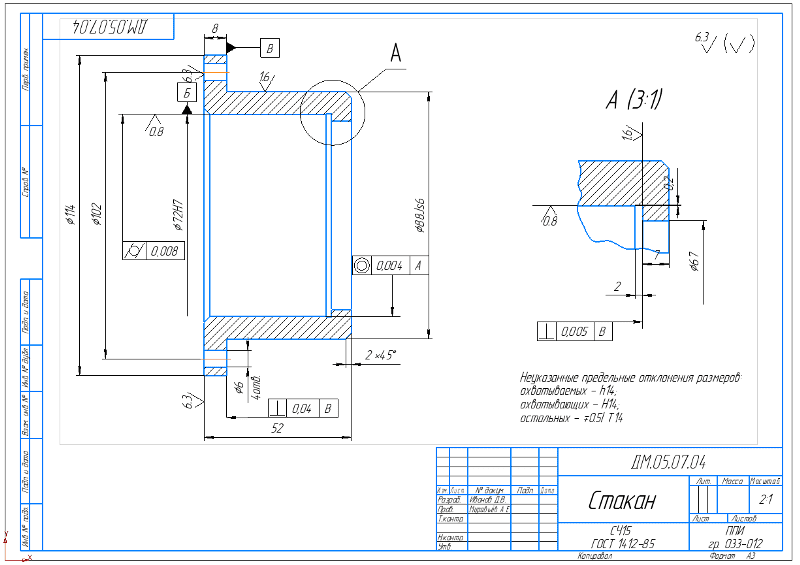

Корпусные детали являются основными частями редуктора и предназначаются для обеспечения правильного взаимного расположения сопряженных деталей редуктора, восприятия нагрузок, действующих в редукторе, зашиты рабочих поверхностей зубчатых колес и подшипников от взвешенных инородных частиц окружающей среды, отвода тепла а также для размещения масляной ванны.

Работоспособность кинематических пар (зубчатых зацеплений, подшипников и др.) зависит от жесткости корпусных деталей. Требуемая жесткость достигается за счет оптимизации формы и размеров корпусных деталей, а также за счет рационального использования ребер жесткости.

У большинства редукторов корпус выполняется разъемным. У редукторов с расположением осей валов в горизонтальной плоскости обычно бывает один разъем в плоскости осей редукторов, у редукторов с осями валов в вертикальной плоскости (валы расположены горизонтально) - несколько разъемов. Благодаря разъему в плоскости осей валов обеспечивается наиболее удобная сборка редуктора. Корпус может не иметь разъемов в плоскости валов. В этом случае сборку осуществляют вдоль осей через предусмотренные отверстия на боковых стенках корпуса.

Для изготовления литых корпусных деталей широко используют чугун, сталь, а при ограничении массы изделия - легкие сплавы.

Ориентировочное соотношение размеров основных элементов чугунного цилиндрического редуктора:

Смазочные материалы в машинах применяются с целью уменьшения интенсивности изнашивания, снижения сил трения, отвода от трущихся поверхностей теплоты и продуктов изнашивания, а также для предохранения деталей от коррозии.

Экономичность и долговечность машин в большей степени зависит от правильного выбора масла . Обычно значение коэффициента трения в парах трения снижаются с ростом вязкости масла, но в месте с тем повышаются гидромеханические потери на перемешивание смазочного материала.

Для данного редуктора наиболее подходит Индустриальное масло ГОСТ 20799-75 марки

И – 50А с вязкостью от 47·106 до 55·106 м/с2. Объём заливаемого в редуктор масла равен 4 литра.

Смазывание в данном редукторе является картерным, червячная передача смазывается погружением червяка, на 7мм, в ванну с маслом в нижней части корпуса, а остальные узлы смазываются за счет разбрызгивания масла погруженными колесами и свободно вращающимся на оси вала разбрызгивателя.

Задание к курсовой работе:

Рассчитать и спроектировать механический привод ленточного конвейера, состоящий из червячно-цилиндрического, клиноремённой передачи, по следующим исходным данным:
