Расчёт автоматизированного электропривода с анализом переходных процессов при различных режимах работы системы

Пояснительная записка (в программе Word) 28 с., 5 табл., 26 рис., 4 источника, 9 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ Уфимский Государственный Авиационный Технический Университет

Проект по дисциплине «Электромеханические системы»

В курсовом проекте заданы исходные параметры для расчёта – максимальные момент сопротивления, число позиционирования, момент инерции механизма и другие. Разработана функциональная схема САР с описанием всех составляющих элементов. Для выбора электродвигателя определена его мощность методом эквивалентных величин с приложением нагрузочной диаграммы механизма. Выбраны составляющие электропривода с приложением таблиц с техническими параметрами. Рассмотрены частотные характеристики контуров скорости, промежуточного усилителя, позиционирования с определением запаса устойчивости. Выполнено построение структурной схемы САР положения. Для изучения переходных процессов построены графики.  Дополнительные материалы:
Приложены 3точечных рисунка в bmp – схемы;
Приложен 1файл в jpg – схема электрическая;
Приложены 3файла в MDL - kontur_toka.mdl; vot.mdl;
Приложен 1файл схемы электрической в FRW - Sxema.FRW

Чертежи

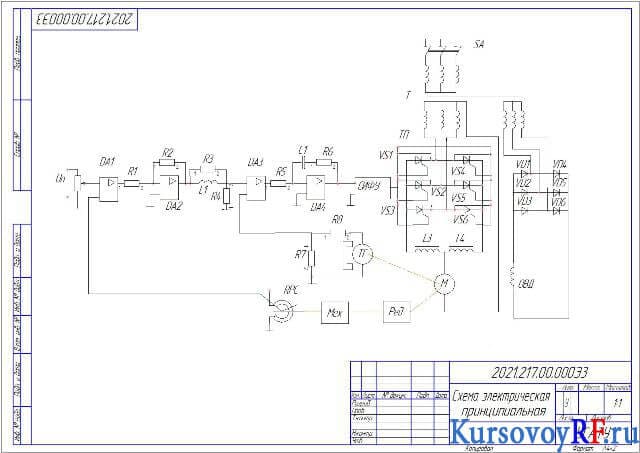

1. Чертеж cхемы электрической принципиальной (формат А3)
