Проектирование устройства для срезания тормозных накладок

Код: 01.01.06.03.11

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Тормоз, Техническое обслуживание и ремонт, Тормозные накладки, Организация ремонта

Пояснительная записка (в программе Word) 110 с., 9 рис., 23 табл., 20 источников
Чертежи (в программе Компас) 10 листов
ВУЗ ФГОУ ВПО «Уральская государственная сельскохозяйственная академия»
Спецификация 8 листов

Содержание

Введение
1. Анализ хозяйственной деятельности предприятия
1.1Общие сведения о хозяйстве
1.2 Природно-климатические условия
1.3 Анализ производственной деятельности в динамике
1.4 Материально-техническая база предприятия
1.5 Выводы и предложения
2. Организация техобслуживания и ремонта автомобилей
2.1Разработка проекта организации технического обслуживания
2.2 Расчёт количества ремонтов и техобслуживаний по маркам машин
2.2.1 Определение объёма работ по техническому обслуживанию автомобилей
2.2.2 Определение объёма работ по техническому обслуживанию тракторов
2.2.3 Определение объёма работ по техническому обслуживанию комбайнов
2.2.4 Определение объёма работ по техническому обслуживанию сельхозмашин
2.3 Организация проведения работ на производственных участках
2.3.1 Распределение трудоёмкости по участкам и видам работ
2.3.2 Расчёт количества обслуживающего персонала
2.3.3 Определение необходимого оборудования для проведения технического обслуживания
2.3.4 Расчёт площадей производственных участков
3. Разработка технологии по ремонту тормозных колодок
3.1 Назначение тормозной системы
3.2 Тормозные системы грузового автомобиля
3.3 Разработка технологии ремонта тормозных колодок
4. Конструкторская часть
4.1 Обзор существующего оборудования
4.2 Проектный расчёт приводной станции
4.2.1 Расчёт усилия для среза накладки
4.2.2 Подбор электродвигателя
4.2.3 Подбор редуктора
4.2.4 Определение параметров зубчатой передачи
4.2.5 Подбор муфты
4.2.6 Расчёт прочности шпоночного соединения
4.2.7 Расчёт пружины
5. Безопасность жизнедеятельности
5.1 Условия и охрана труда на производстве
5.2 Анализ условий и охраны труда в “ Птицефабрике “ Свердловская”
5.2.1 Организационные мероприятия по улучшению условий и безопасности труда
5.2.2 Требования безопасности при работе в ЦРМ
5.2.3 Требования безопасности при работе на проектируемом стенде
5.2.4 Пожарная профилактика
5.2.5 Расчёт освещения и вентиляции производственного помещения
5.3 Безопасность в чрезвычайных ситуациях
5.4 Мероприятия при угрозе химического заражения
6. Экология
6.1 Защита экологии в законодательных актах
6.2 Мероприятия по защите экологии в “ Птицефабрике “ Свердловская”
6.3 Защита экологии при внедрении разработки
7. Экономическая эффективность проекта
7.1 Общая стоимость затрат
7.2 Исследование производительности труда при внедрении разработки
7.3 Исследование трудоёмкости при внедрении разработки
7.4 Определение объёма капитальных вложений
7.5 Технико-экономическая эффективность разрабатываемой конструкции
7.6 Оценка окупаемости разрабатываемого стенда
Заключение
Список использованных источников
Приложение

Состав чертежей

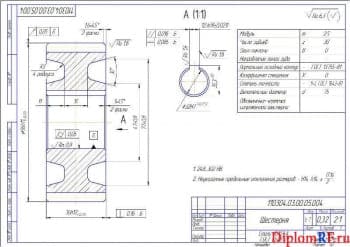

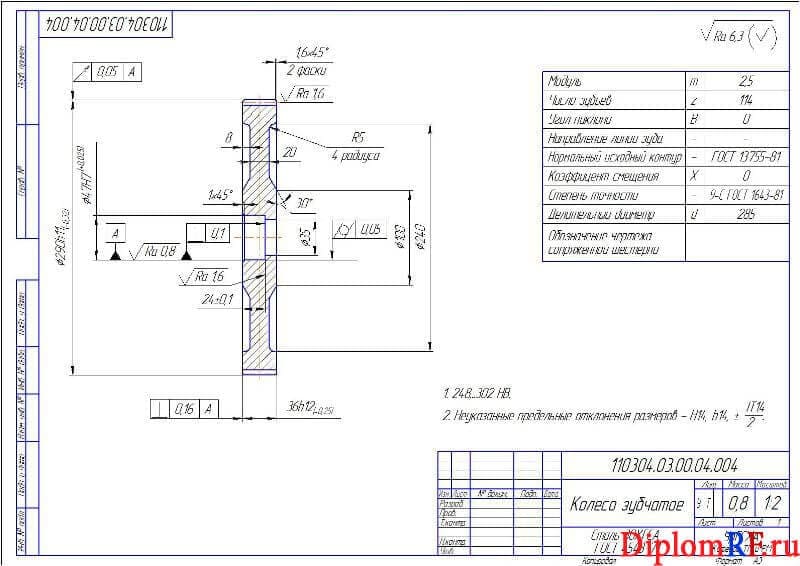

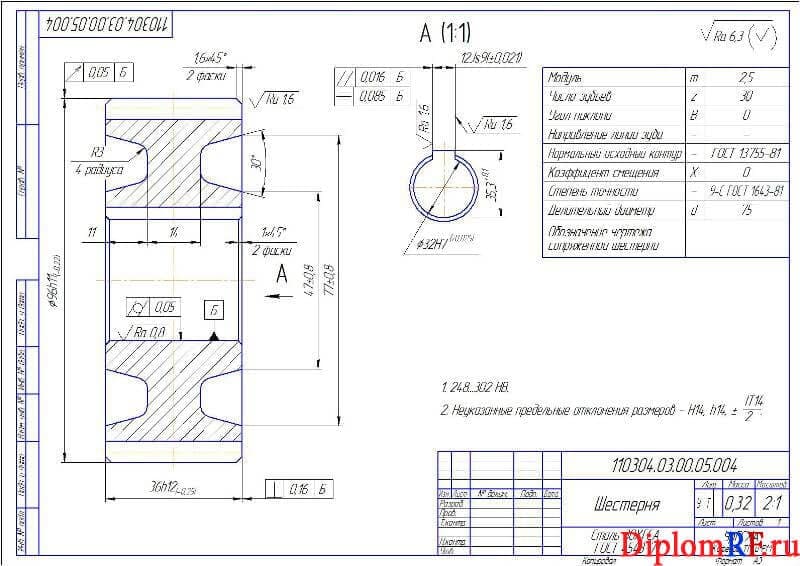

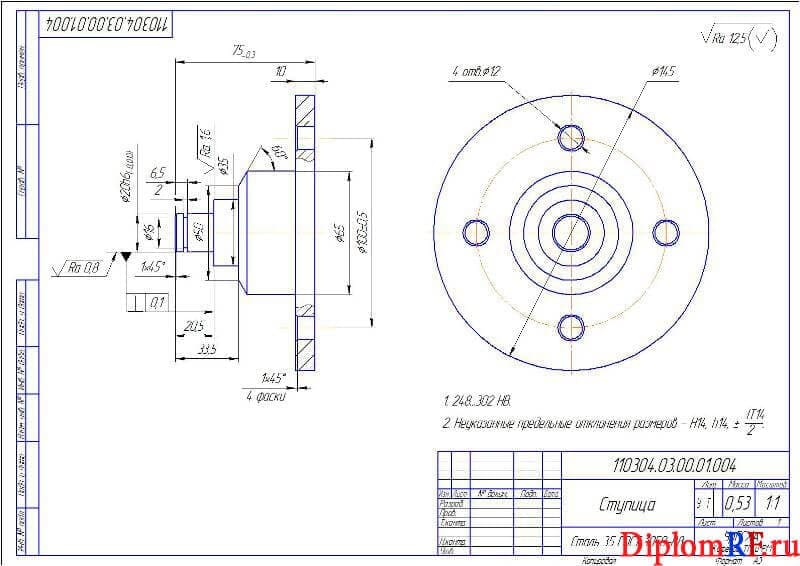

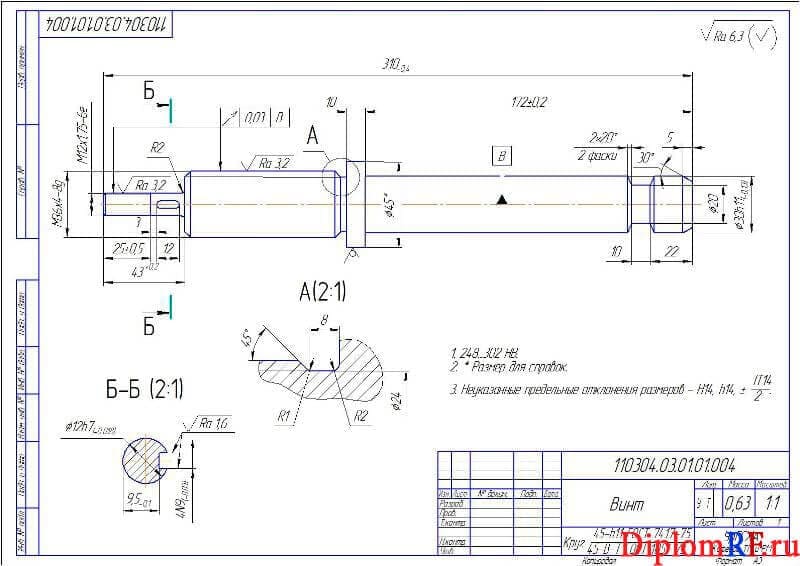

Чертежи деталей конструкции: винта А3, колеса зубчатого А3, ступицы А3, шестерни А3

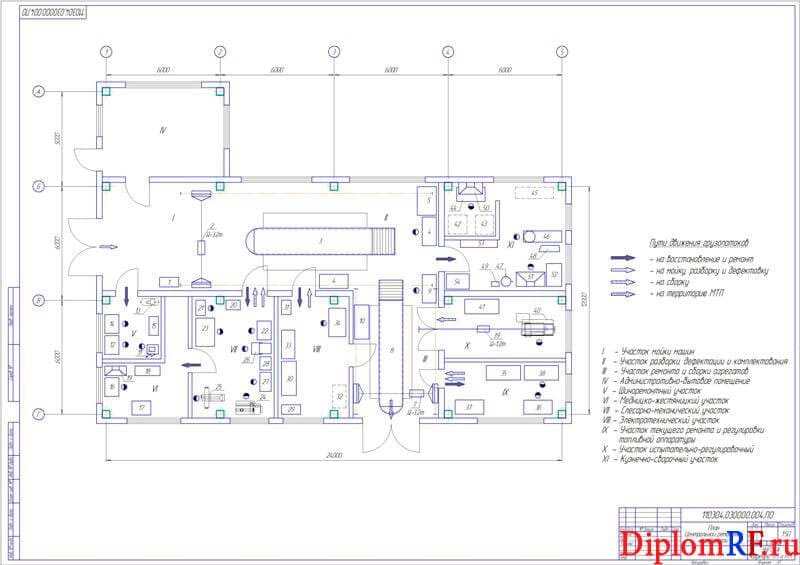

План центральной ремонтной мастерской А1

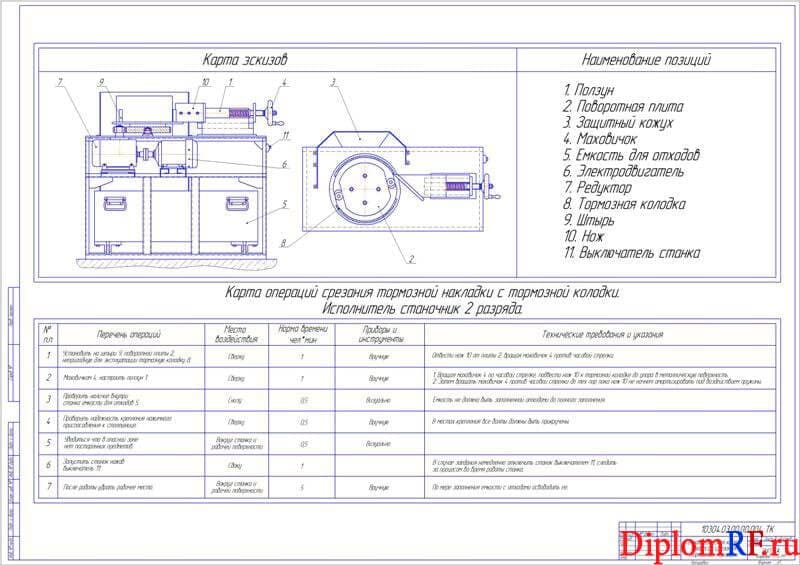

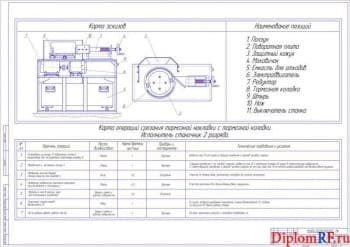

Плакат технологической карты процесса срезания тормозных накладок А1

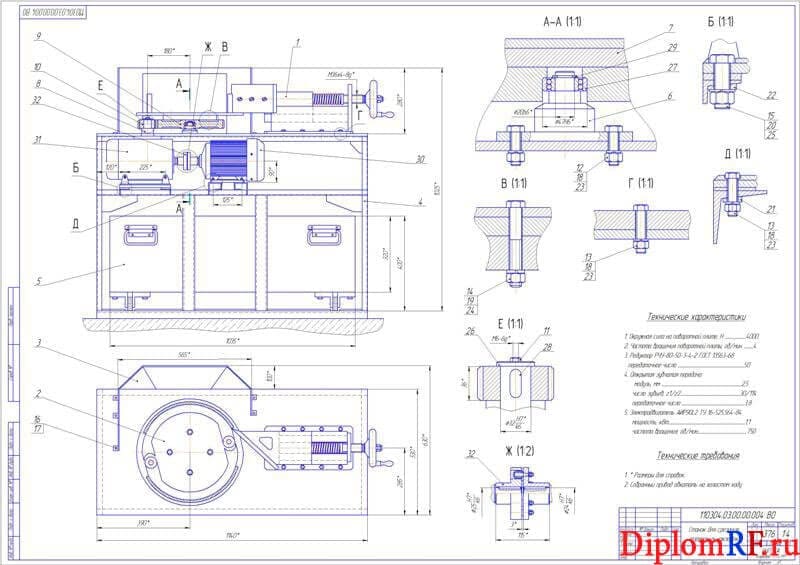

Чертёж общего вида станка для срезания тормозных накладок А1

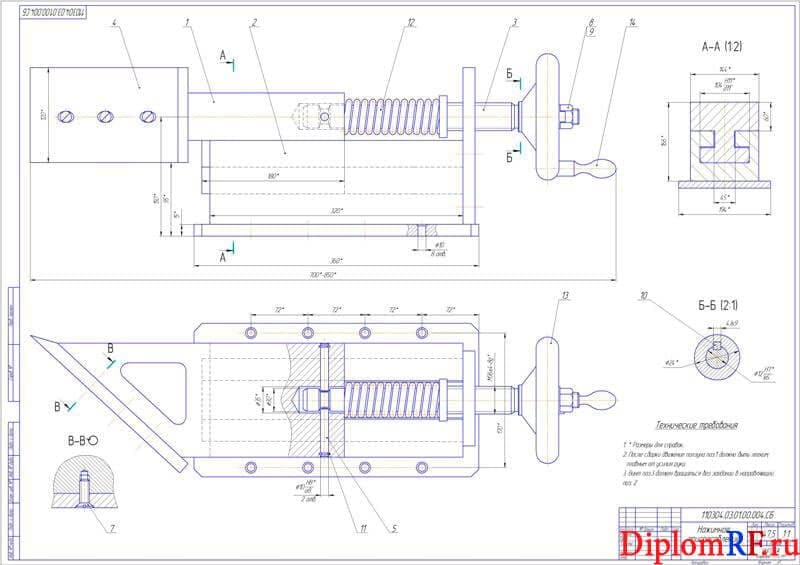

Чертёж сборочный нажимного приспособления А1

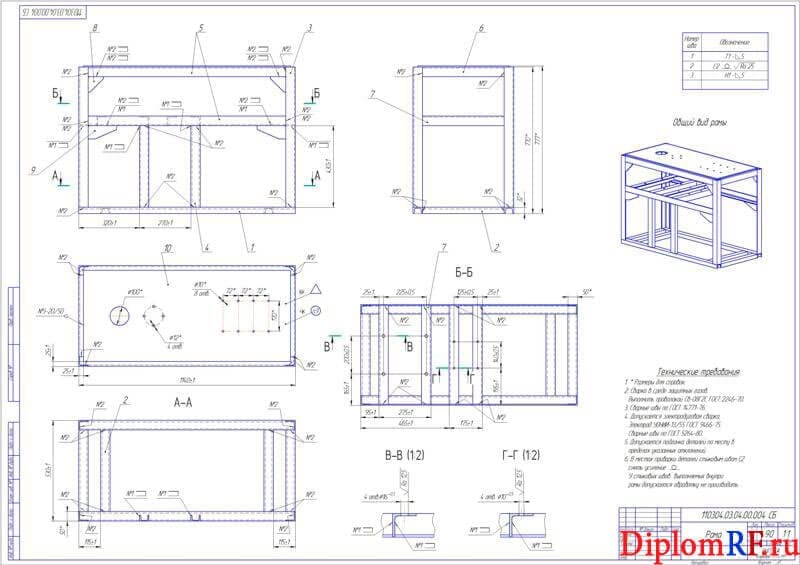

Рама стенда в сборе А1

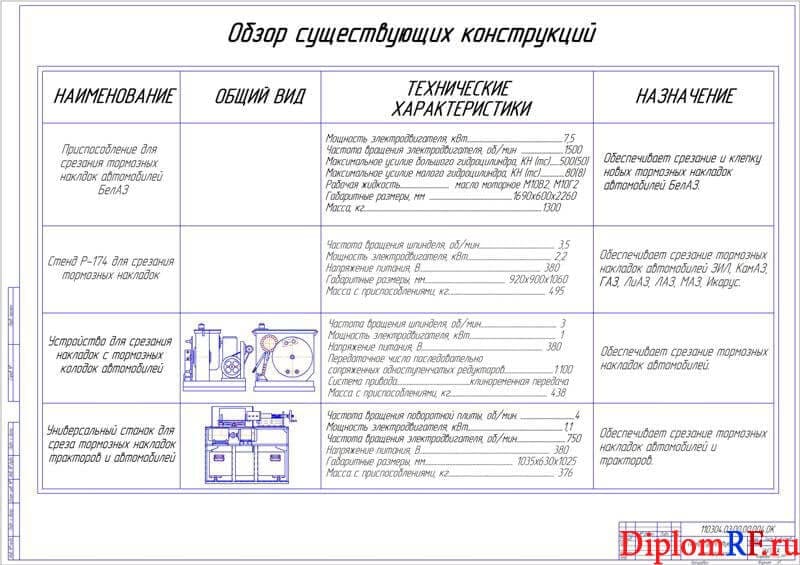

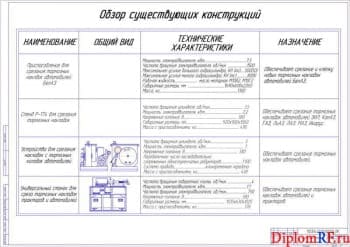

Обзор существующих конструкций А1

Описание

В дипломной работе рассмотрены вопросы организации ремонта и технического обслуживания автомобилей на примере Сосновского отделения ОГУП «Птицефабрика «Свердловская». Представлены общие сведения о хозяйстве. Рассмотрены структура почвенного покрова сельскохозяйственных угодий, урожайность и структура посевных площадей, направления ведения хозяйства. Выполнен анализ производственной деятельности в динамике с 2004 года по 2006 год: структуры товарной продукции, уровня производительности труда, трудоёмкости и рентабельности основных видов продукции, энерговооружённости, товарности отдельных видов продукции. Выполнено исследование материально-технической базы предприятия с рассмотрением состава и показателей работы МТП, оборудования ЦРМ. По результатам анализа хозяйственной деятельности предприятия сделаны выводы и предложения.

В ходе разработки проекта организации технического обслуживания автомобилей выполнен расчёт количества ремонтов и техобслуживаний по маркам машин с определением объёма работы. Рассмотрена организация проведения работ на производственных участках с представлением таблиц распределения трудоёмкости по видам работ и участкам. Выполнен расчёт количества обслуживающего персонала, определено необходимое оборудование для проведения технического обслуживания. Рассчитаны площади производственных участков.
Разработана технология по ремонту тормозных колодок. Рассмотрены виды тормозных систем грузовых автомобилей. Представлена схема устройства для снятия тормозных накладок, описан принцип работы.

В конструкторской части выпускной квалификационной работы выполнен обзор существующего оборудования для ремонта тормозных колодок. В конструкционном расчёте приводной станции разрабатываемого устройства выполнен расчёт усилия для среза накладки с представлением схемы сил, действующих на резец. Выполнены подбор электродвигателя, редуктора, муфты. Определены параметры зубчатой передачи. Рассчитана прочность шпоночного соединения. Выполнен расчёт пружины.
Рассмотрены условия и охрана труда в «Птицефабрике «Свердловская». Представлены таблицы с показателями с 2004 года по 2006 год: производственного травматизма и заболеваемости, распределения несчастных случаев по организационно-техническим причинам и производству, финансирования и освоения средств на охрану труда. Предложены организационные мероприятия по улучшению условий и безопасности труда. Рассмотрены требования безопасности при работе на проектируемом стенде. Выполнен расчёт освещения и вентиляции производственного помещения.Предложены мероприятия по защите экологии в «Птицефабрике «Свердловская».

В ходе определения экономической эффективности проекта рассчитана общая стоимость затрат, исследованы производительность труда и трудоёмкость при внедрении разработки, определён объём капитальных вложений. Рассчитана технико-экономическая эффективность разрабатываемой конструкции, дана оценка её окупаемости.
