Проект мобильного нагнетателя пластичной смазки

Состав чертежей

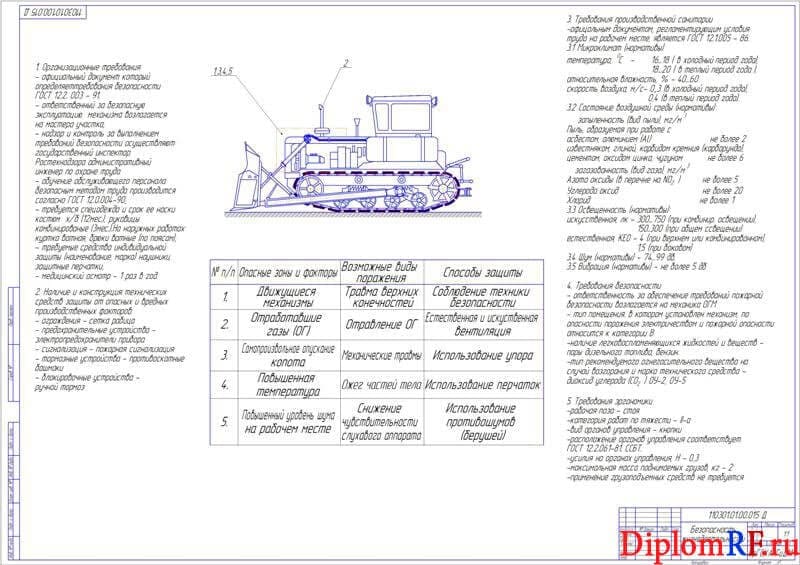

1. Плакат безопасности жизнедеятельности А1

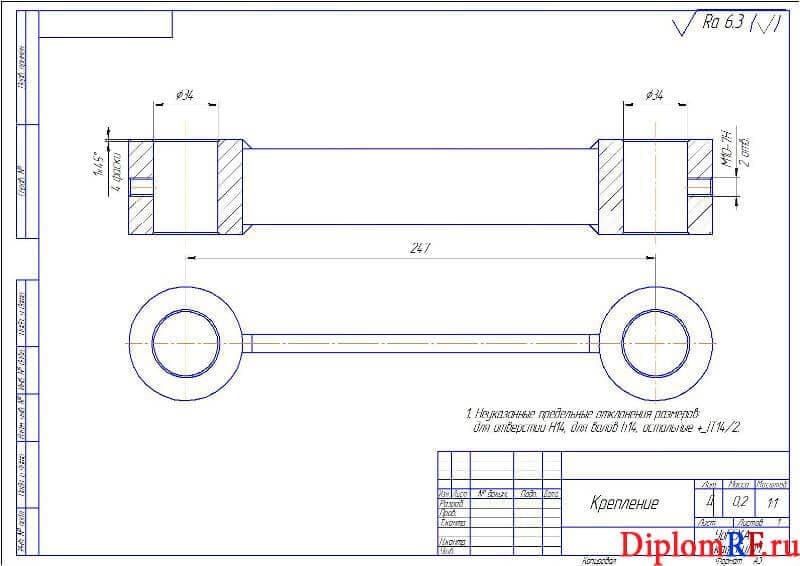

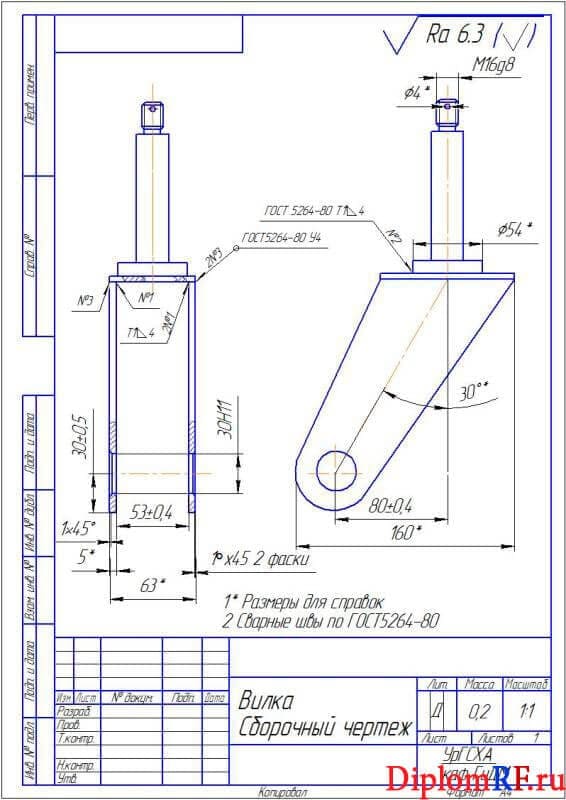

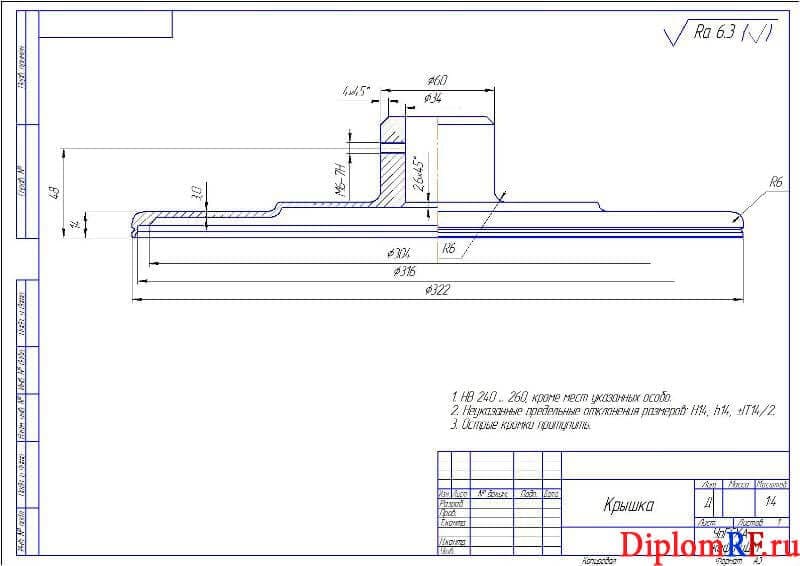

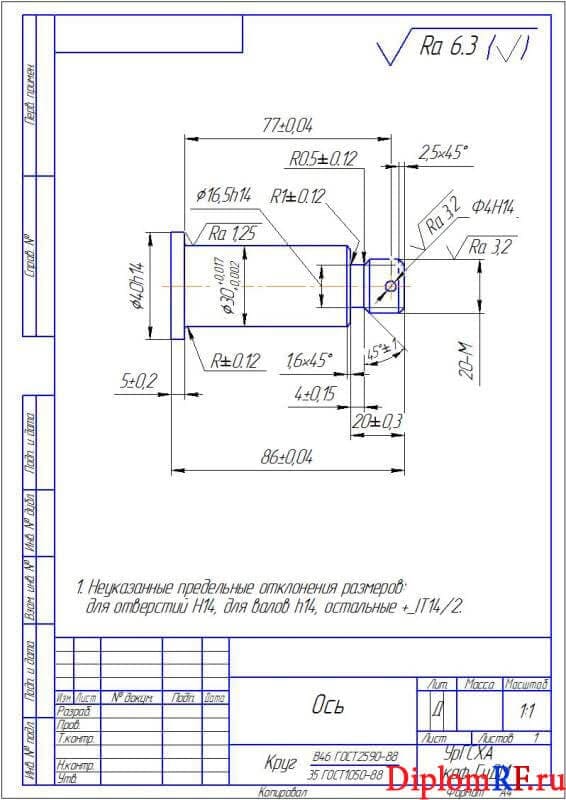

2. Детали конструкции - чертежи: крышки А3, оси А4, вилки А4, крепления А3

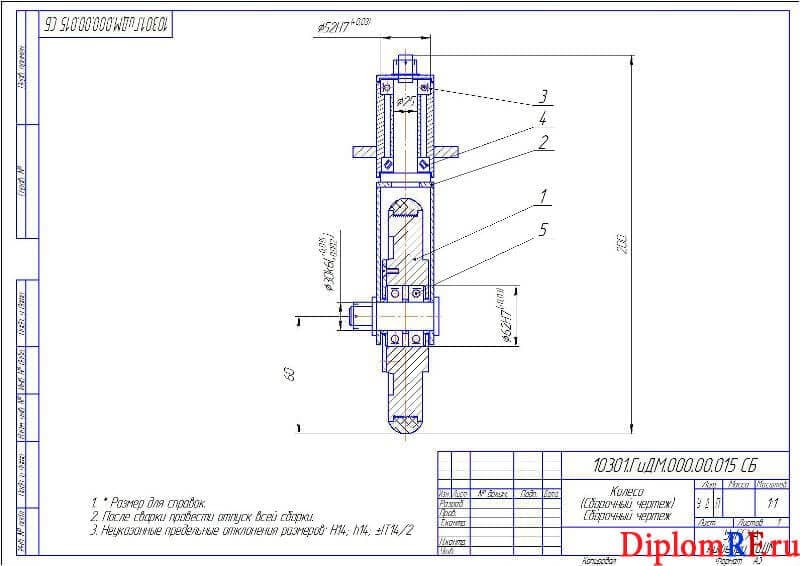

3. Сборочный чертеж колеса А3

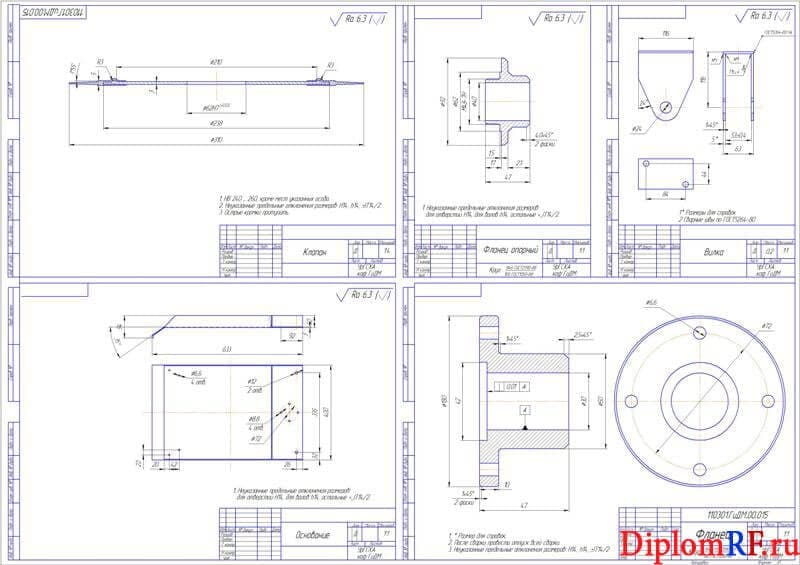

4. Чертёж деталировки (клапан, фланец опорный, вилка, основание, фланец) А1

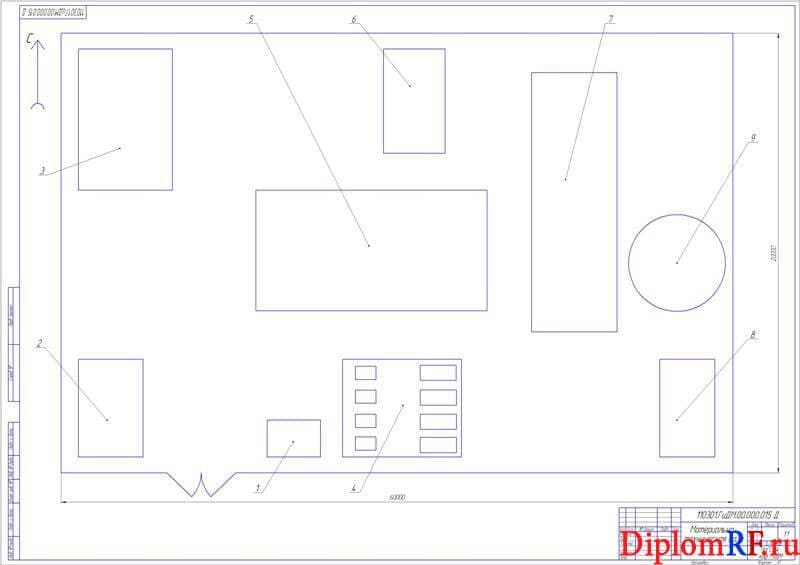

5. План материально-технической базы А1

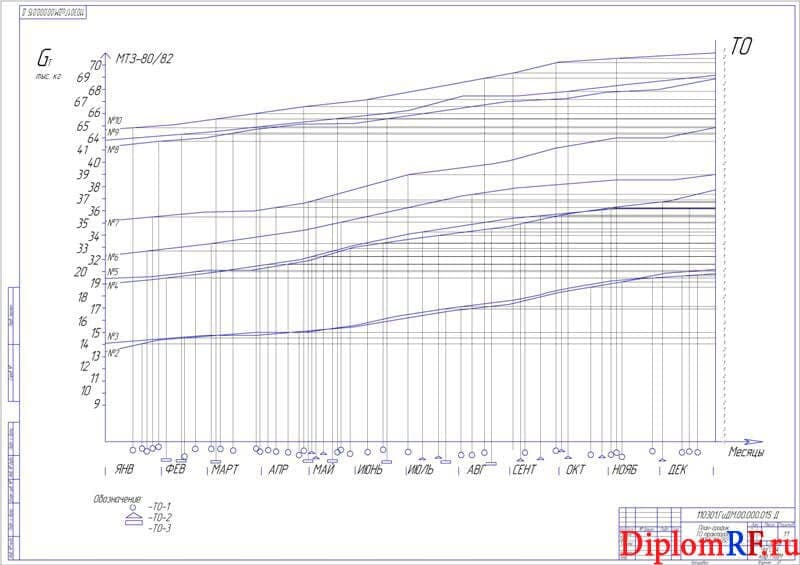

6. Плакат план-графика ТО тракторов МТЗ-80/82 А1

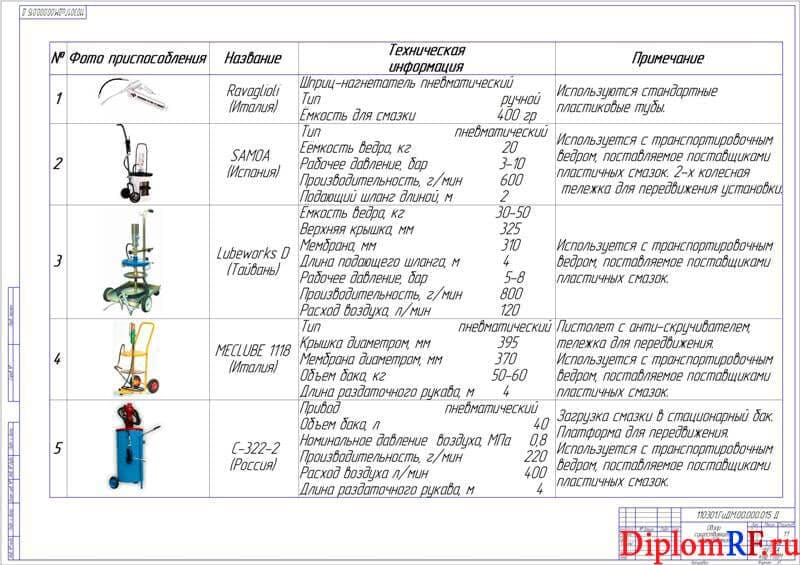

7. Обзор существующего оборудования А1

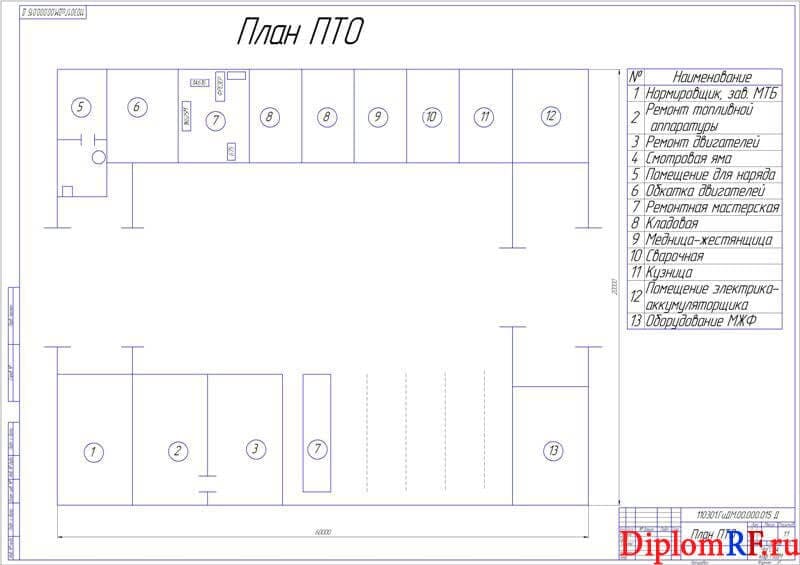

8. План пукнта технического обслуживания (ПТО) А1

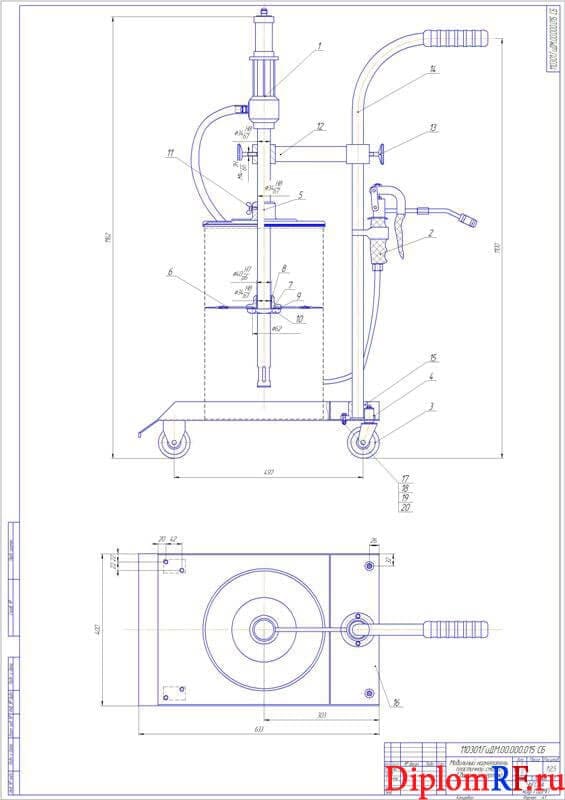

9. Сборочный чертеж мобильного нагнетателя пластичной смазки А1

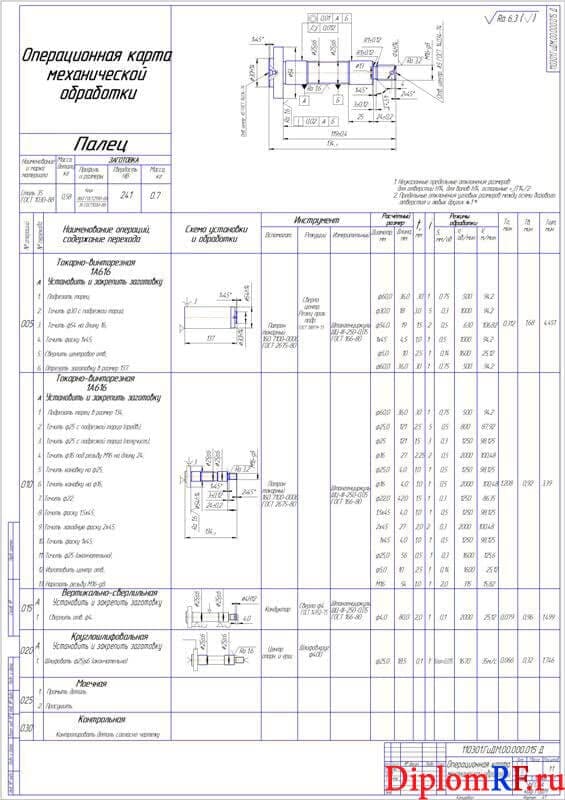

10. Плакат операционной карты на механическую обработку А1

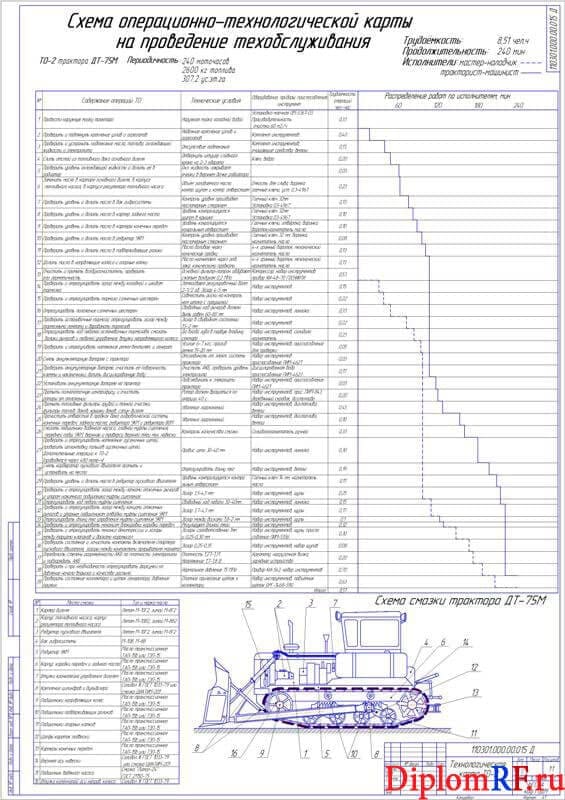

11. Чертёж технологической карты ТО-2 А1

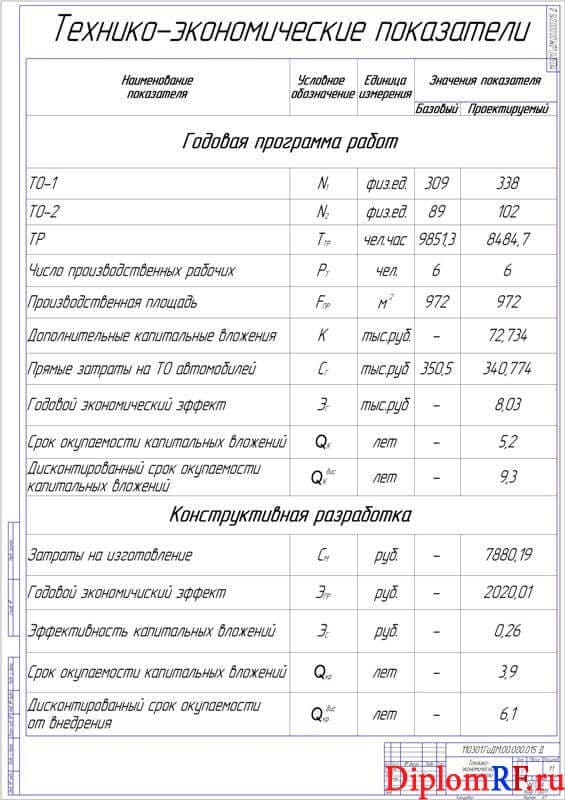

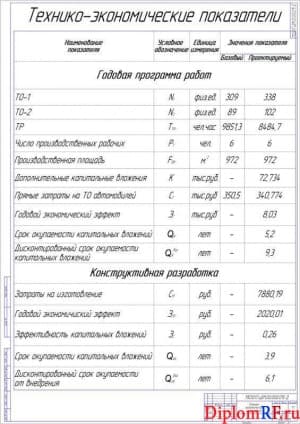

12. Показатели технико-экономических характеристик

Описание

В дипломной работе рассмотрена организация технического обслуживания тракторов в ООО СПК «Шутихинское» Катайского района Курганской области. Представлены общие сведения о хозяйстве. Дана характеристика растениеводству и земельным ресурсам с рассмотрением структуры посевных площадей на 1.01.2012 года. Проанализировано наличие земельных угодий с 2008 года по 2012 год. В ходе анализа развития животноводства представлены таблицы: динамики изменения поголовья животных с 2010 года по 2012 год, производства продукции животноводства с 2007 года по 2010 год. В процессе рассмотрения материально-технической базы хозяйства дана характеристика тракторного парка на 1.01.2012 года, представлена таблица наличия сельскохозяйственной техники. Рассмотрены структура инженерно-технической службы, система техобслуживания тракторов. Сформулированы цели и задачи дипломного проектирования.

В ходе разработки проекта организации технического обслуживания тракторов в ООО СПК “Шутихинское“ выполнен анализ методов и средств ТО тракторов, представлена таблица с основным оборудованием, входящим в комплекты стационарных средств. Определён объём работ по техобслуживанию, рассмотрена организация проведения работ на посту технического обслуживания, рассчитано количество обслуживающего персонала, количество постановочных мест. Определено необходимое оборудование для проведения ТО тракторов. Разработаны план-график техобслуживания тракторов по расходу топлива и технология техобслуживания тракторов.

В ходе разработки проектной конструкции выполнен обзор существующего оборудования. Представлена схема разрабатываемого нагнетателя пластичной смазки, описан принцип работы установки. Выполнена проверка долговечности подшипников на валу колеса установки. Рассчитана прочность сварного соединения. Выполнен расчёт вала оси колеса. Рассмотрена технология изготовления пальца с выполнением описания детали, анализа точности изготовления и технологичности конструкции детали, выбора заготовки и разработки технологического маршрута изготовления детали. Выполнен выбор оборудования для разработанного технологического процесса, представлена его техническая характеристика. Рассчитаны режимы резания и нормы времени.

В разделе безопасности жизнедеятельности и сохранения экологии выполнен анализ условий и охраны труда в цехе механизации. Предложены организационные мероприятия по улучшению условий и безопасности труда. Рассмотрены вопросы производственной санитарии с представлением схемы удаления выхлопных газов. Разработаны требования техники безопасности и пожарной профилактики при обслуживании тракторов на пункте техобслуживания. Рассмотрены требования безопасности в чрезвычайных ситуациях.
При расчёте технико-экономических показателей зоны технического обслуживания автомобилей и разработанной конструкции установки определена стоимость основных производственных фондов, рассчитана сумма всех капиталовложений, рассчитаны годовой экономический эффект и срок окупаемости капитальных вложений.
