Ремонт карданного вала автомобиля ГАЗ с контрольным приспособлением перпендикулярности осей крестовины

Состав чертежей

1. Чертеж участка агрегатного А1

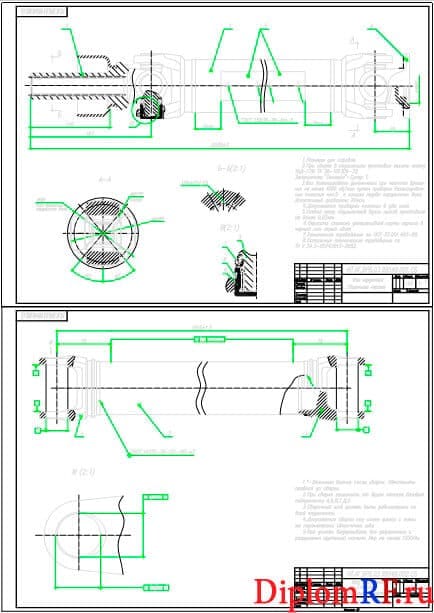

2. Ремонтный чертеж вала карданного А1

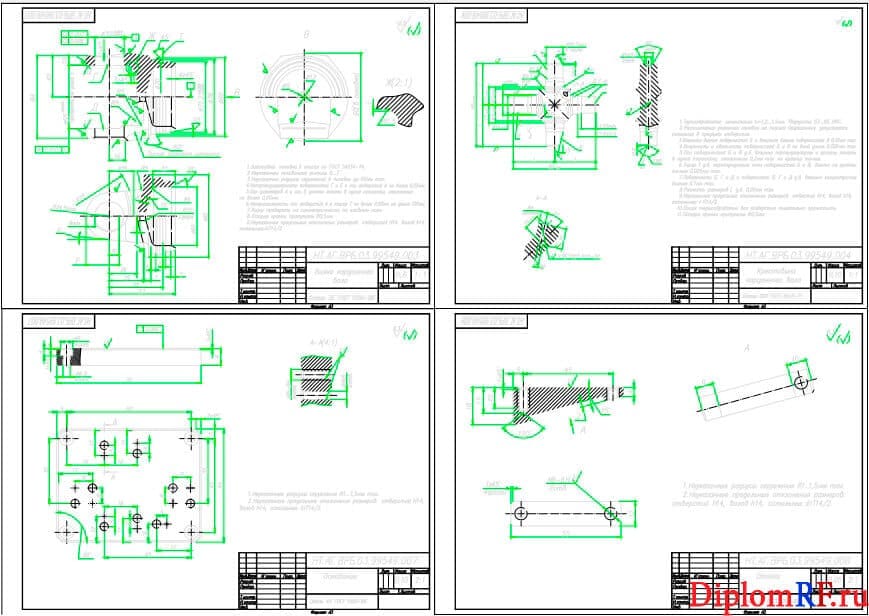

3. Рабочие чертежи деталей: вилка карданного вала, крестовина вала карданного, стойка, основание А1

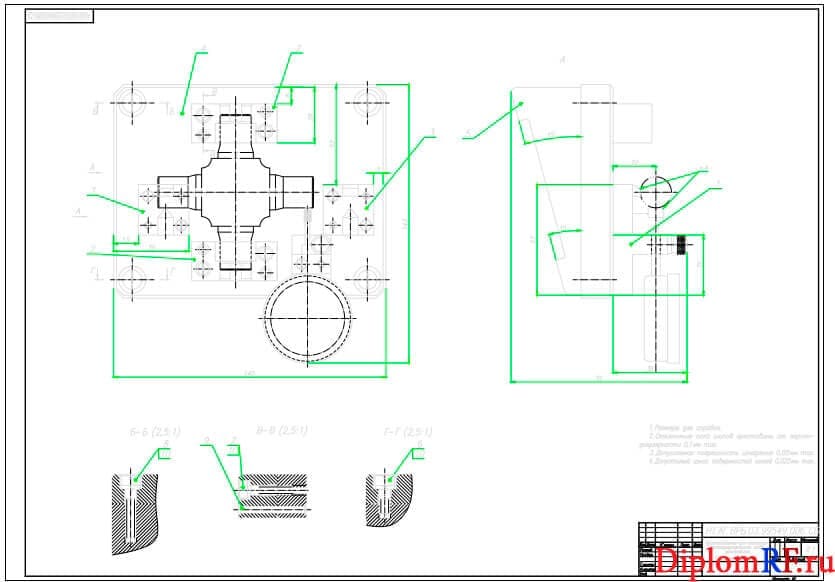

4. Общий вид приспособление для контроля перпендикулярности осей крестовины А1

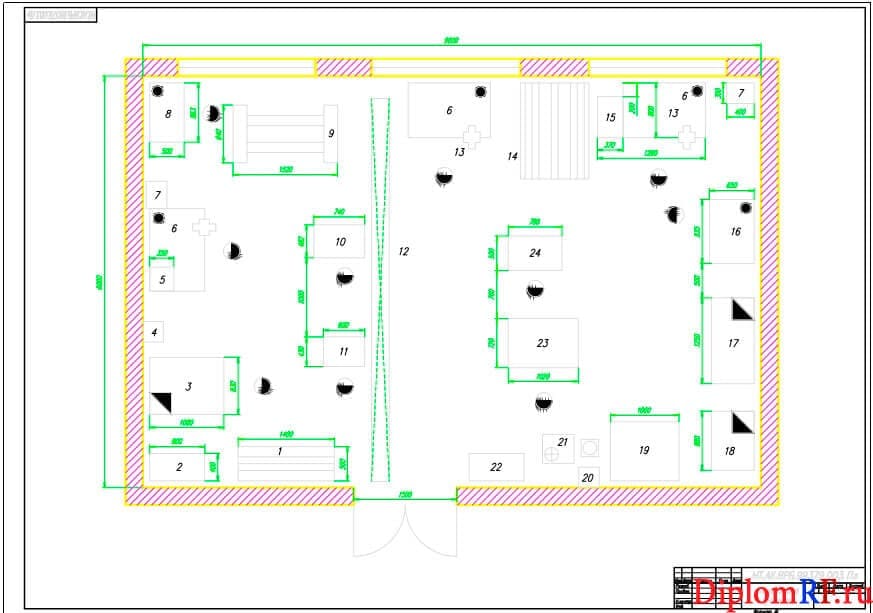

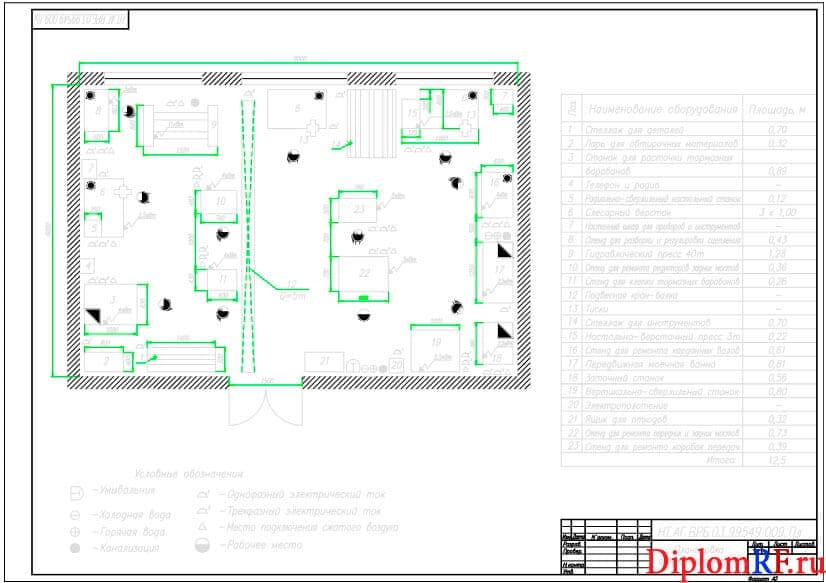

5. Чертеж планировки участка агрегатного А2

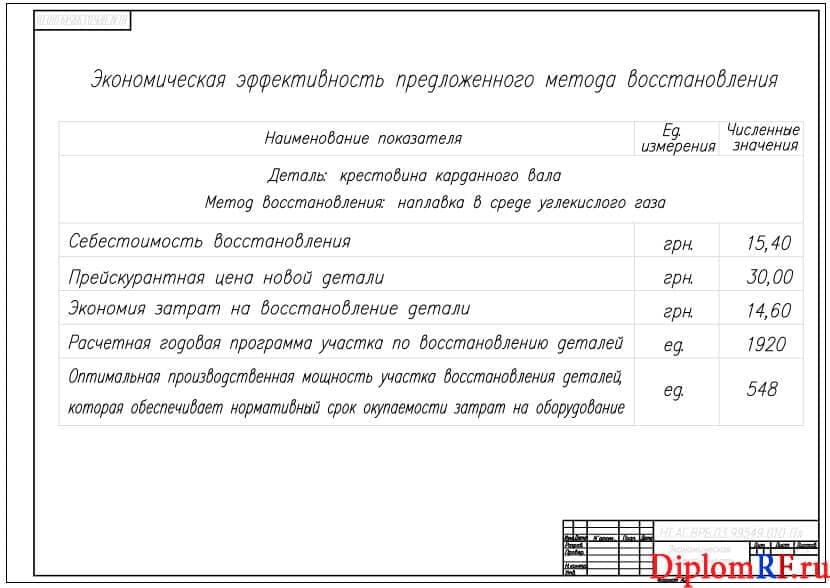

6. Плакат эффективности экономической А2)

Описание

В дипломной работе разработана технология ремонта вала карданного автомобиля ГАЗ.
В первом разделе записки пояснительной представлено описание устройства и работы передачи карданной. Приведена схема смазки карданного шарнира. Рассмотрена эксплуатация и обслуживание техническое передачи карданной. Проанализированы конструкции передачи карданной. Дана оценка работоспособности передачи карданной, а именно определены: синхронность вращения валов, режимы нагрузочные передачи карданной, прочность деталей передачи карданной, прочность вала карданного при действии изгибающих и скручивающих нагрузок.
Во втором разделе произведен расчет объема работ на год. Рассчитано число персонала ремонтно-обслуживающего (рабочих производственных). Приведено обоснование количества рабочих производственных.

В разделе создание технологии ремонта и восстановления ресурса описаны дефекты и сортирование деталей. Осуществлен подбор способа рационального устранения дефектов детали проведено создание схем устранения каждого дефекта в отдельности.
В разделе обоснования метода восстановления приведена оценка методов существующих восстановления. Осуществлен подбор метода восстановления шеек крестовины вала карданного. Проведен обзор метода восстановления деталей наплавкой полуавтоматической в среде газа углекислого.
В разделе технологии восстановления детали осуществлен подбор баз установочных. Создан маршрут процесса технологического восстановления детали. Определены припуски на обработку при восстановлении деталей. Разработаны операции, а точнее: состав и последовательность операций технологических, требования межоперационные, операция технологическая, средства оснащения технического, режимы обработки, схемы базирования, документация технологическая и т.д. Определена квалификация рабочих по операциям.

В шестом разделе осуществлён подбор оборудования и инструмента режущего, а также дано описание конструкции приспособления.
В экономической части произведены следующие расчеты: себестоимость, заработная плата, отчисления в пенсионный фонд и на социальные потребности, общезаводские затраты, объём накладных цеховых расходов, затраты на содержание и эксплуатацию оборудования, эффективность капитальных вложений.
В разделе охрана труда и безопасность работ на участке восстановления вала карданного рассмотрены санитария производственная и безопасность противопожарная, а также техника безопасности при работе на участке по восстановлению валов карданных.
В части графической ВКР представлены следующие чертежи: участка агрегатного, вала карданного, приспособление для контроля перпендикулярности осей крестовины, планировки участка агрегатного, эффективности экономической, деталей: вилка карданного вала, крестовина вала карданного, стойка, основание.
