Проект участка и технологии восстановления коленчатого вала ДВС

Состав чертежей

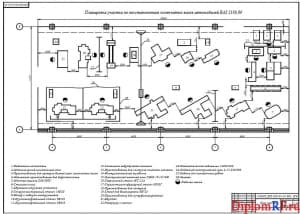

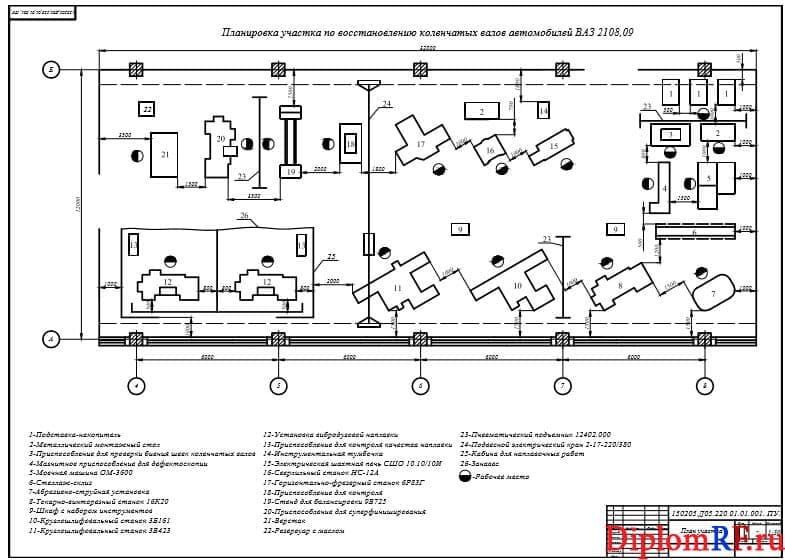

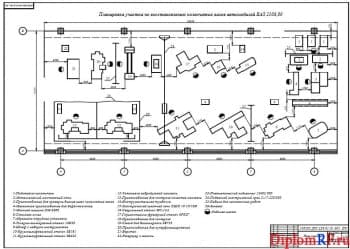

1. Чертеж плана участка А1

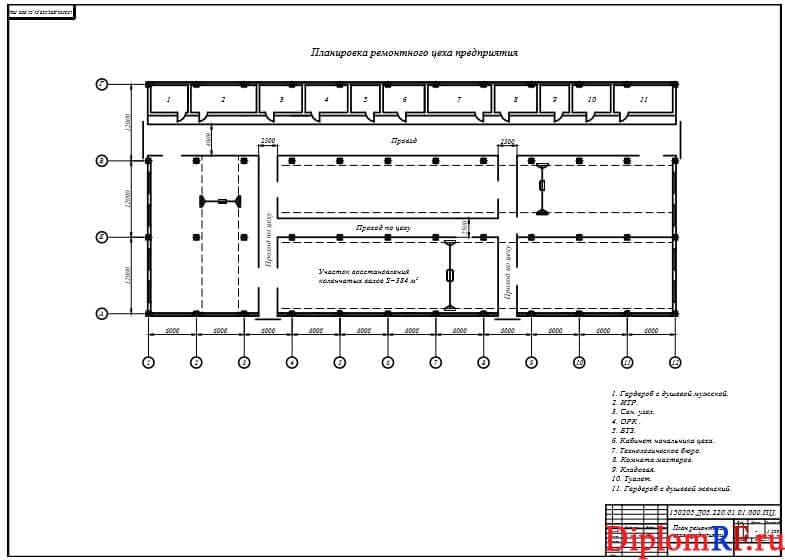

2. План ремонтного цеха предприятия А1

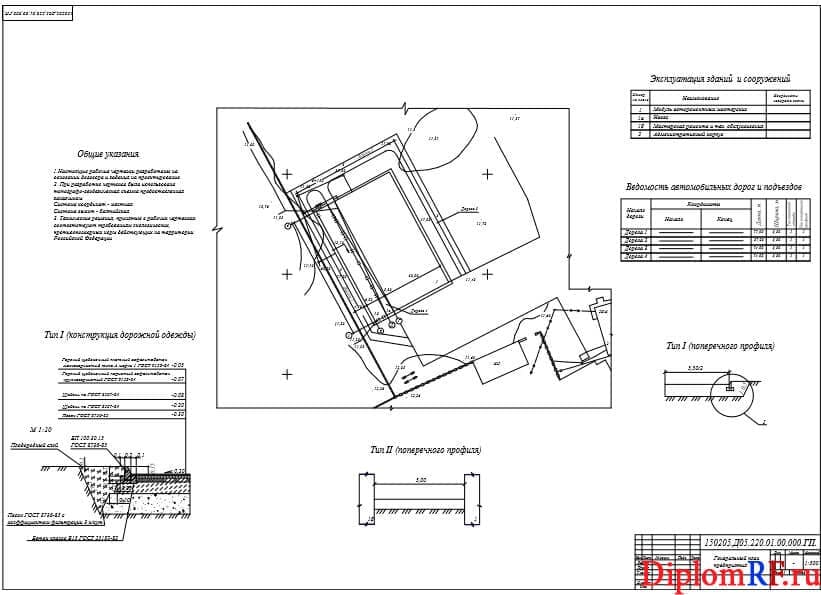

3. Чертеж основного плана предприятия А1

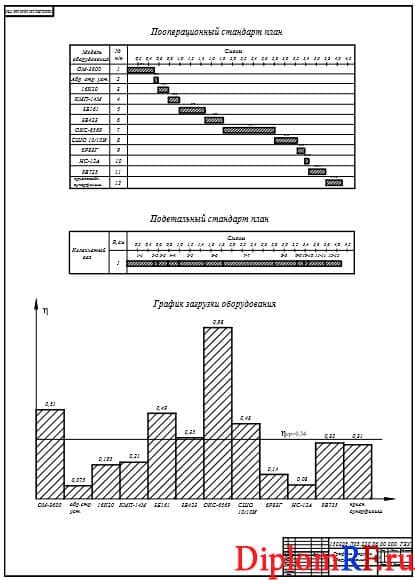

4. Графики загрузки оборудования А1

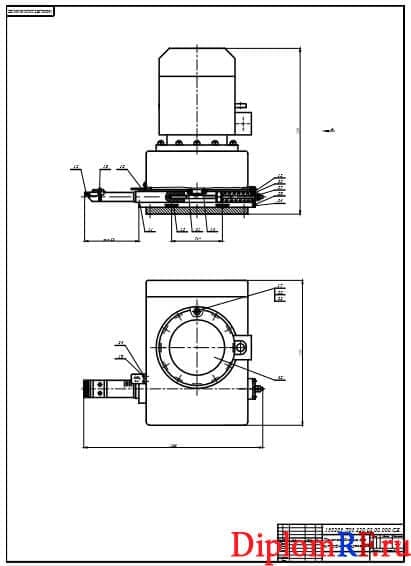

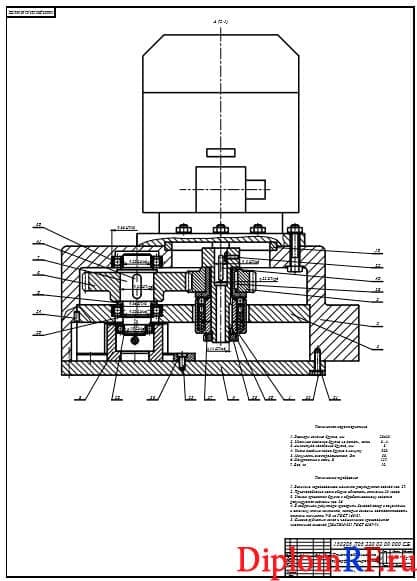

5. Сборочный чертеж приспособления для суперфиниширования 2хА1

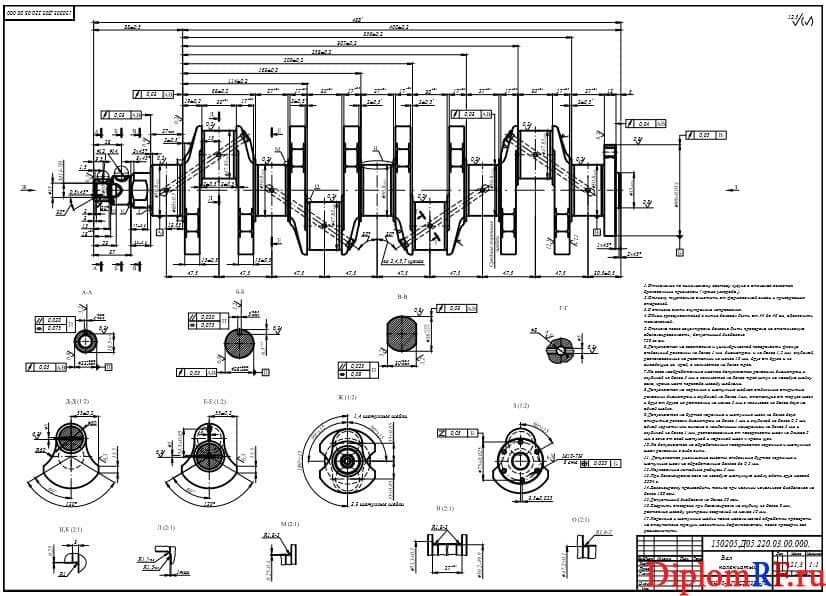

6. Ремонтный чертеж вала коленчатого А1

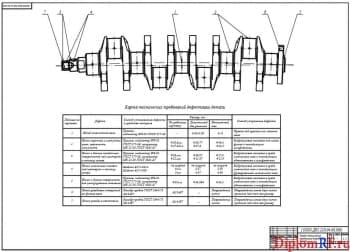

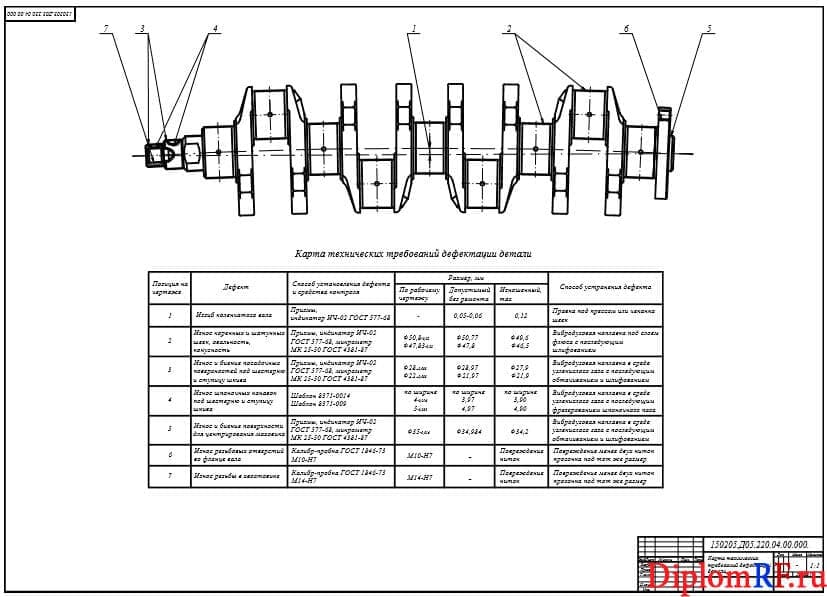

7. Карта технических требований дефектации коленвала А1

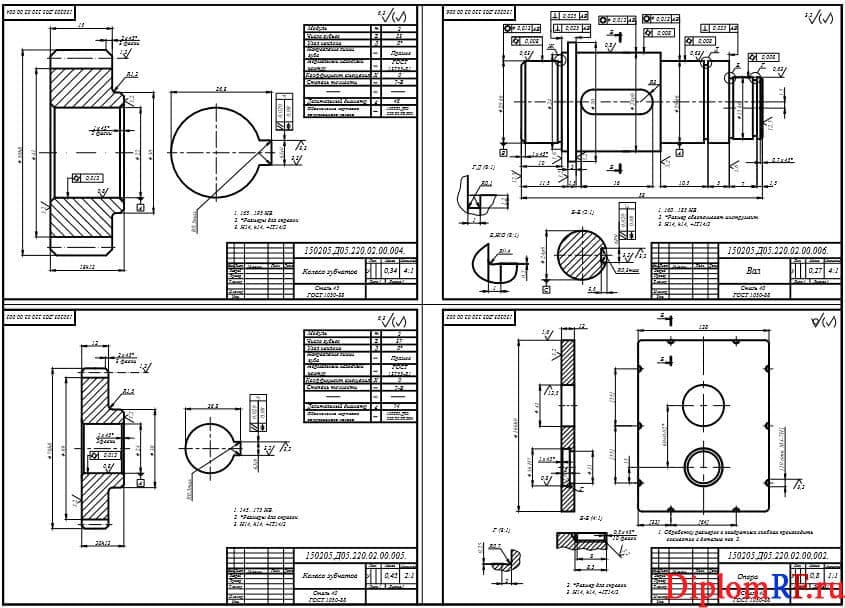

8. Рабочие чертежи деталей: колесо зубчатое, вал и опора А1

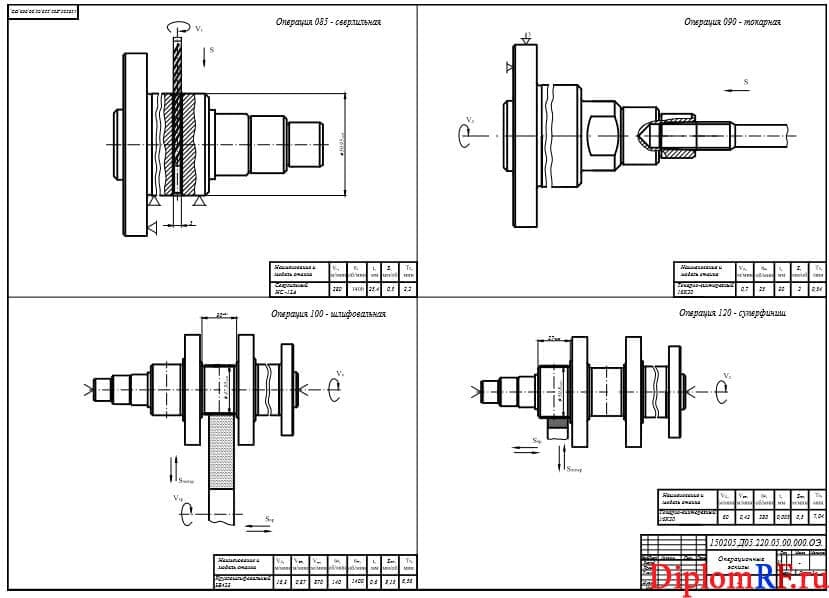

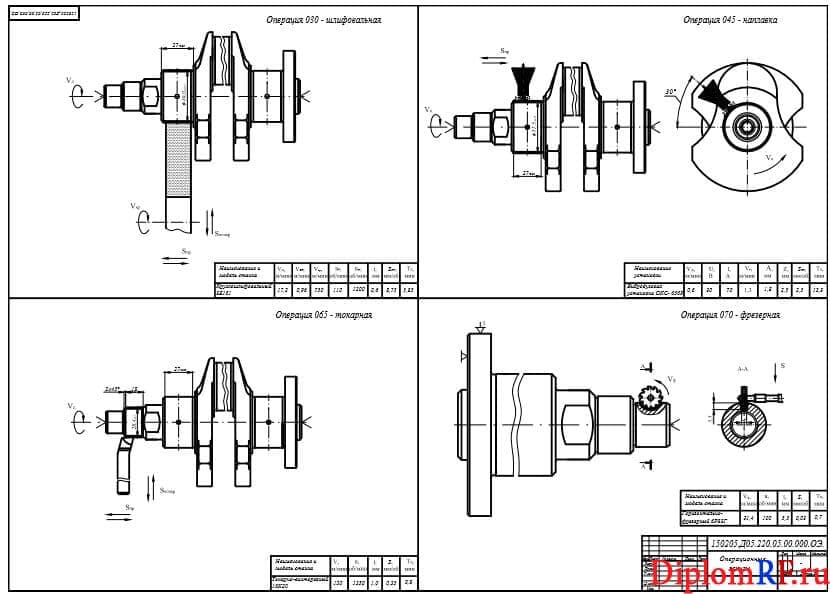

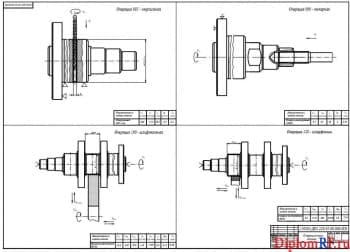

9. Операционные эскизы 2хА1

Описание

В дипломной работе выполнено проектирование участка по восстановлению вала коленчатого двигателя.
В первом разделе пояснительной записки приведена характеристика, назначение и оценка технологичности детали. Описаны неисправности и проведен анализ причин эксплуатационных отказов детали. Рассмотрены требования основные, которые предъявляются к технологии восстановления детали. Представлено название и марка материала детали ее состав и свойства. Выполнен расчет программы производственной выпуска изделий и предварительно определен тип производства.
В части технологической подобрана технология ремонта. Приведены этапы основные процесса технологического восстановления детали, а точнее: дефектация, подбор способов устранения дефектов, подбор баз технологических, составление маршрута технологического восстановления детали, подбор оборудования и оснастки технологической, расчет режимов восстановления и обработки механической, нормирование операций процесса технологического.

В части конструкторской приведено описание назначения приспособления и его устройства. Представлены характеристики технические приспособления. Выполнен расчет кинематический привода и осуществлен подбор электродвигателя. Подобран материал и обработка термическая колес зубчатых. Определены допустимые контактные напряжения при расчете на выносливость и при расчете на выносливость зубьев при изгибе. Также определены на выносливость активные поверхности зубьев. Произведен расчет проверочный. Совершен расчет вала. Осуществлен подбор и расчет подшипников. Определены шпонки под колесом и подобрана и рассчитана муфта.
В части проектной представлена организация и оснащение техническое участка по восстановлению валов коленчатых, а также структура участка.

В части организационно-экономической приведена программа годовая и режим работы участка. Произведен расчет годового фонда времени участка. Определена трудоемкость восстановления вала коленчатого. Рассчитаны годовые объемы работ, численность оборудования и рабочие производственные на участке. Определена цена материалов для восстановления вала коленчатого. Подсчитаны расходы на материалы и заработная плата рабочих производственных. Выполнен расчет отчислений амортизационных и расходов на электроэнергию. Определены расходы общехозяйственные на участке. Дана оценка целесообразности экономической восстановления вала коленчатого двигателя.

В разделе безопасность жизнедеятельности на участке по восстановлению валов коленчатых автомобилей рассмотрены такие пункты как: промышленная санитария, меры безопасности, пожарная безопасность и охрана среды окружающей.
В части графической данного дипломного проекта представлены следующие чертежи: плана участка, плана цеха ремонтного предприятия, основного плана предприятия, графиков загрузки оборудования, приспособления для суперфиниширования, вала коленчатого, карты технических требований дефектации детали, деталей: колесо зубчатое, вал и опора, эскизов операционных.
