Пояснительная записка (в программе Word) 125 с., 10 рис., 23 табл., 38 источника
Чертежи (в программе Автокад) 10 листов
Описание
В дипломной работе выполнен проект реконструкции участка обкатки двигателей.
В первом разделе пояснительной записки приведено обоснование технико-экономическое. Описано назначение и дана краткая характеристика авторемонтного завода. Рассмотрена краткая характеристика участка обкатки двигателей. Обоснована реконструкция участка обкатки двигателей. Представлены намечаемые мероприятия по усовершенствованию участка обкатки двигателей.
В части технологической дипломного проекта представлен технологический расчет участка. Составлен технологический процесс обкатки двигателей семейства КамАЗ и ЯМЗ. Приведены технические требования к приработке и испытанию двигателей КамАЗ, а также технические требования к приработке и испытанию двигателей ЯМЗ-236 и ЯМЗ-238.
В части организационной описана организация ремонта автомобилей. Рассмотрены метод организации ремонта автомобилей и формы специализации авторемонтных предприятий. Приведена производственная структура 5 ЦАРЗа. Представлено управление участком обкатки двигателей. Дано краткое описание систем участка обкатки двигателя, а именно: системы питания, системы водоснабжения и системы маслоснабжения. Рассмотрены принципиальные схемы центральных систем. Проведен контроль качества обкатки двигателей.
В части конструктивной описано устройство и принципы работы обкаточного стенда. Рассмотрен порядок обкатки двигателей на стенде. Произведены расчеты элементов стенда, а конкретнее: кинематический расчет привода; расчет рамы для установки двигателя на стенде; расчет валов на прочность, а также осуществлен подбор и расчет подшипников стенда. Приведено обслуживание техническое стенда.
В разделе безопасность жизнедеятельности на производстве описана охрана труда и представлены задачи по охране на участке. Сделан анализ производственного травматизма и заболеваний на 5 ЦАРЗе, а также анализ потенциальных опасностей и вредностей. Приведены общие требования по технике безопасности. Представлен санитарно-технический паспорт испытательной станции двигателей. Выполнен расчет заземления электроснабжения участка испытательной станции. Описаны противопожарные мероприятия. Рассчитаны краны в помещении участка испытательной станции для внутреннего пожаротушения.
В шестом разделе рассмотрена охрана окружающей среды в современных условиях развития народного хозяйства. Проведен анализ природоохранной деятельности и представлены рекомендации предприятию по охране природы. Дана экологическая оценка проекта.
В седьмом разделе выполнен расчет экономической эффективности проекта. Произведен расчет следующих данных: затрат капитальных, проектный вариант после реконструкции, затрат удельных капитальных, себестоимости единицы продукции, эффективности проекта.

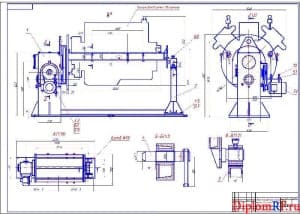

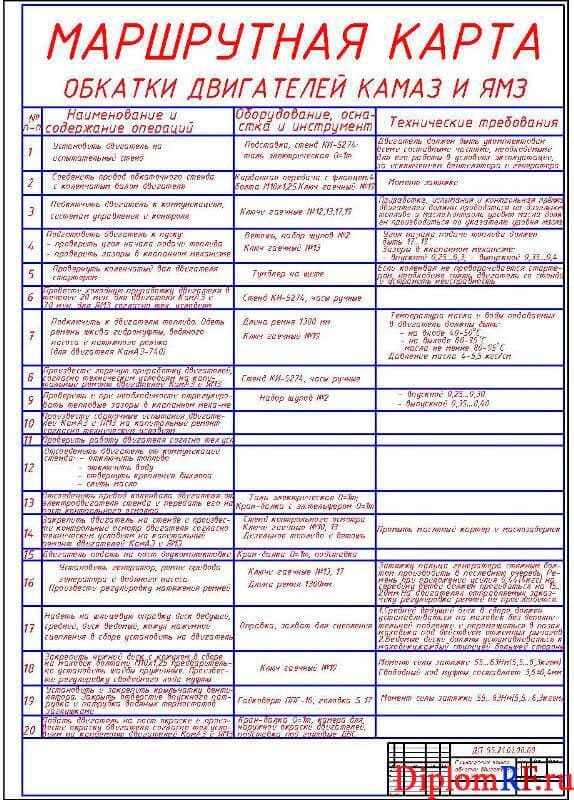

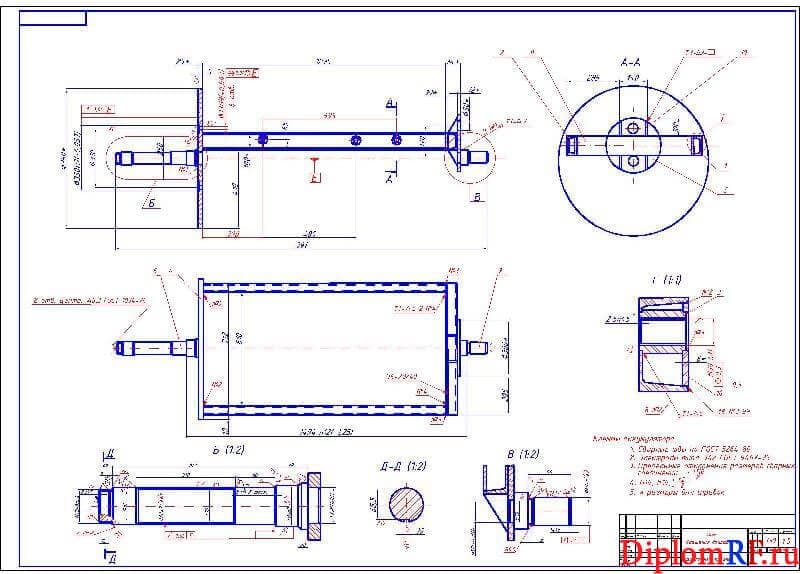

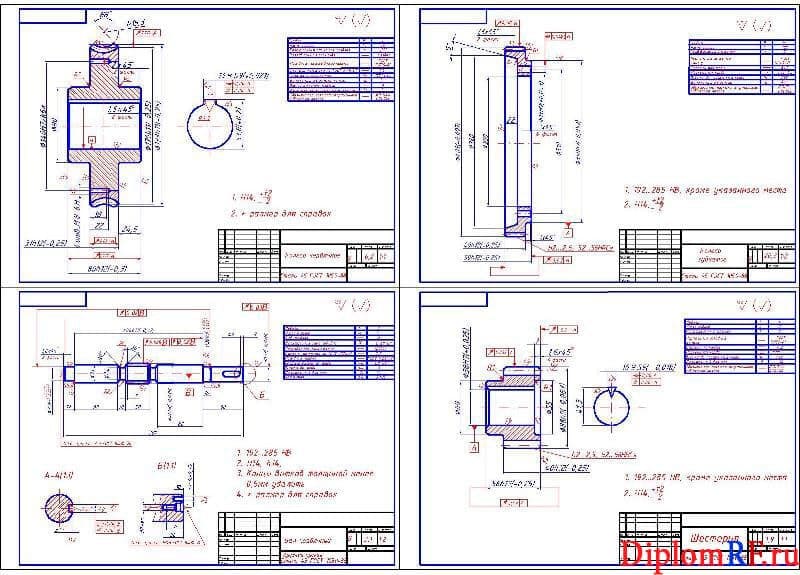

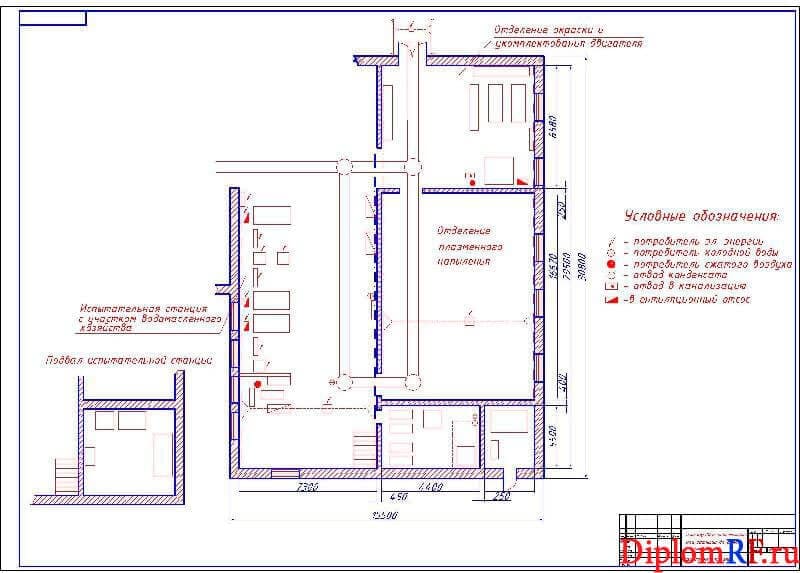

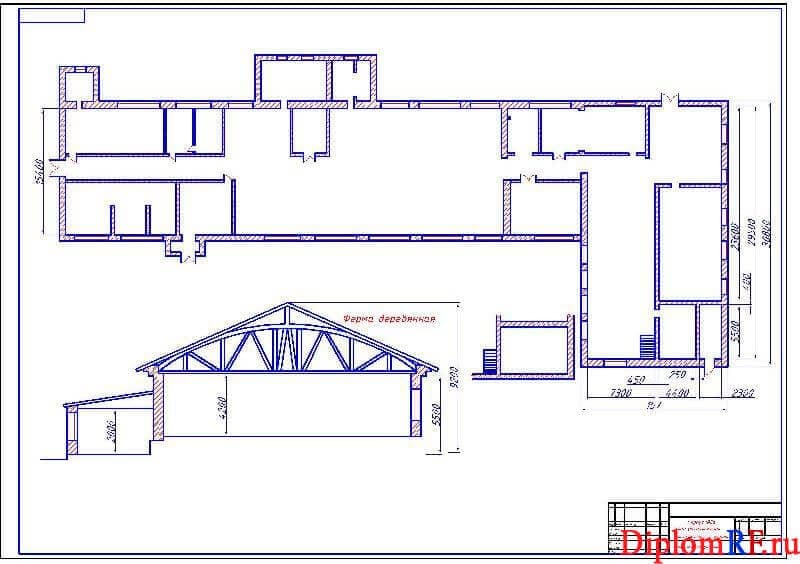

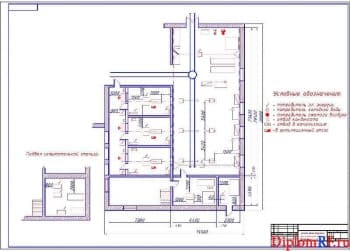

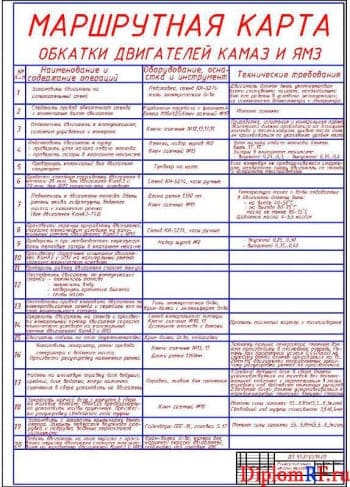

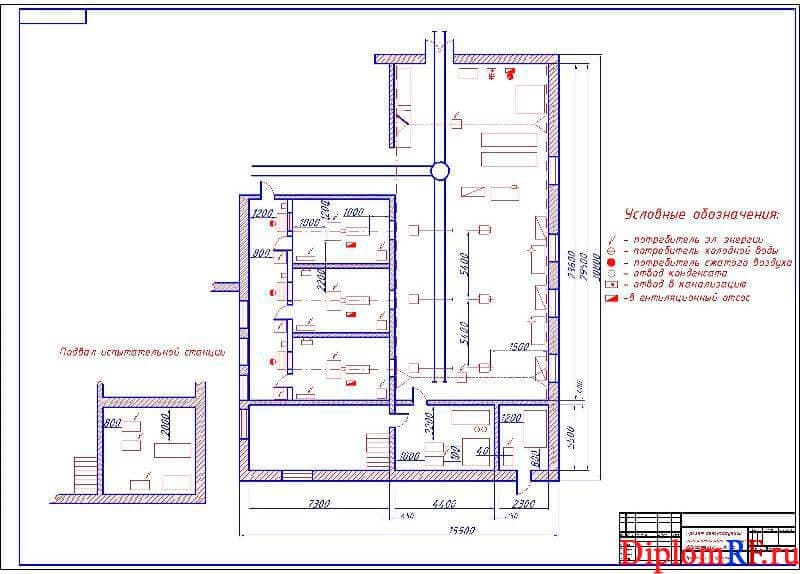

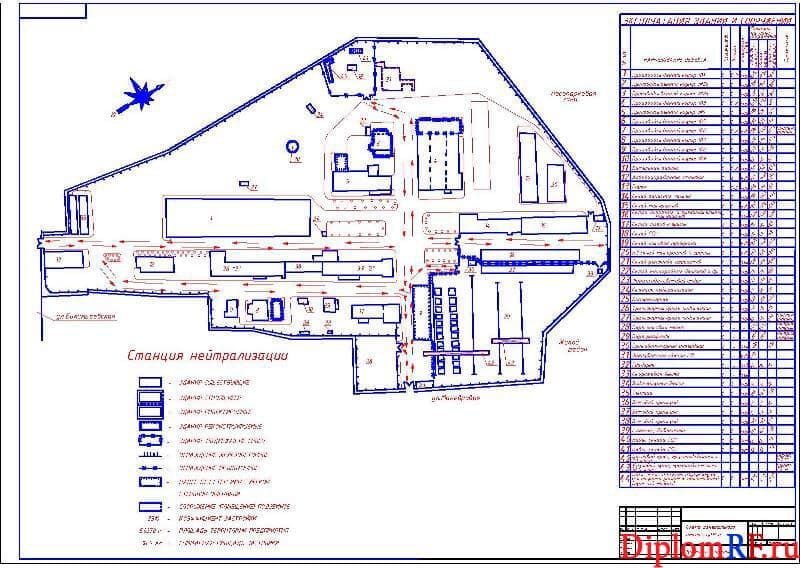

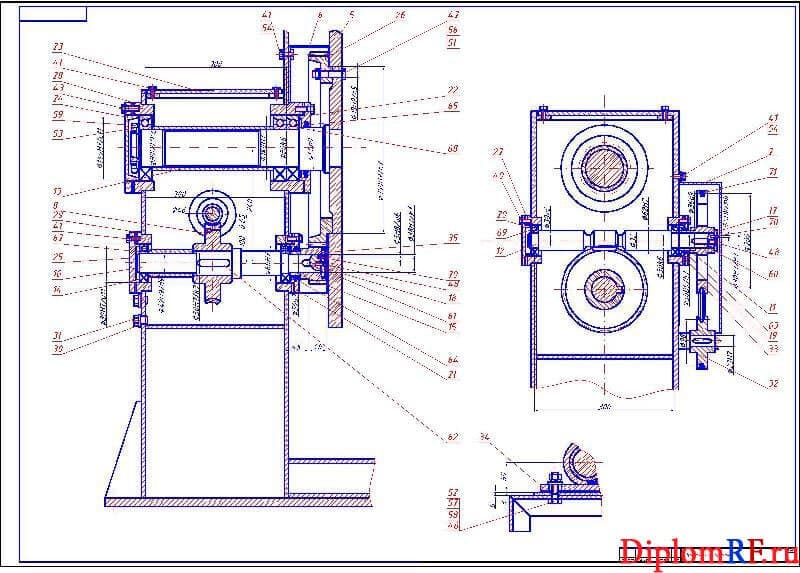

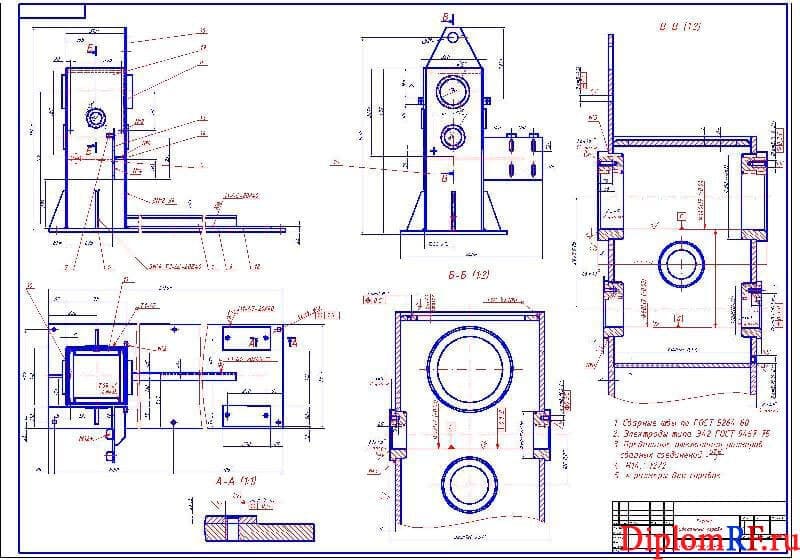

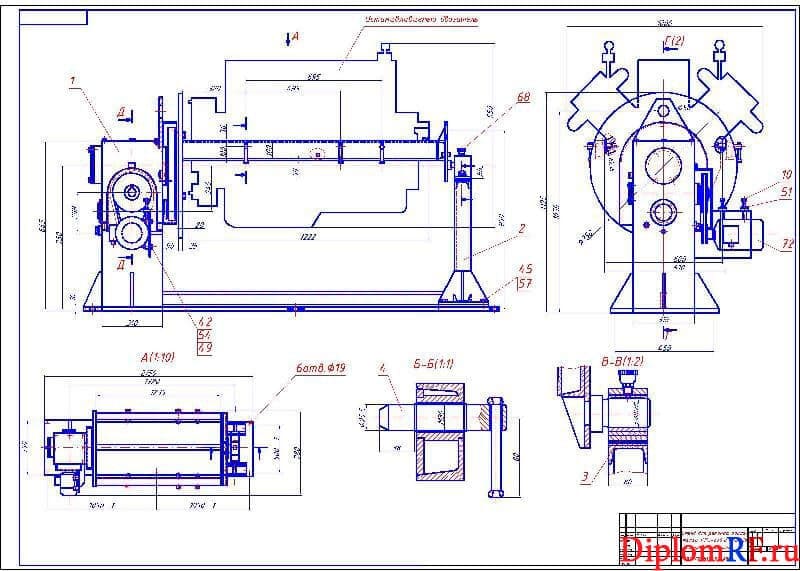

В части графической дипломного проекта представлены следующие чертежи: стенда для починки двигателей, деталей: червяное колесо, зубчатое колесо, шестерня, вал червячный; вала вращения двигателя, карты маршрутной, плана генерального, плана расположения корпуса существующего, корпуса, планировки станции испытательной до реконструкции, планировки станции испытательной после реконструкции.
