Ремонт гидрооборудования с проектом стенда для испытания и контроля гидроцилиндров

Состав чертежей

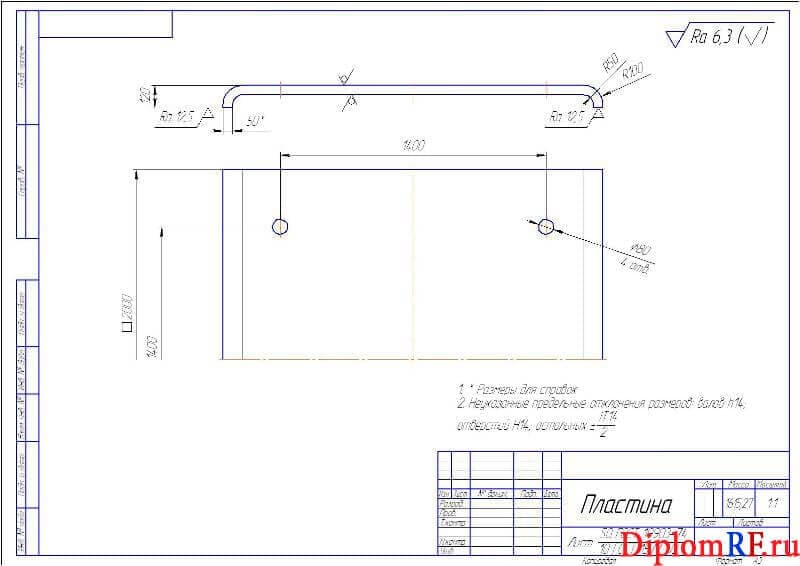

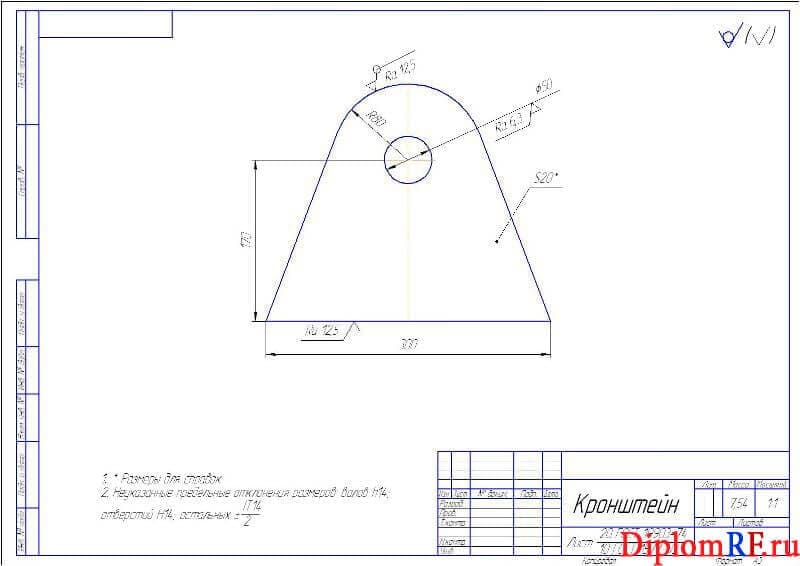

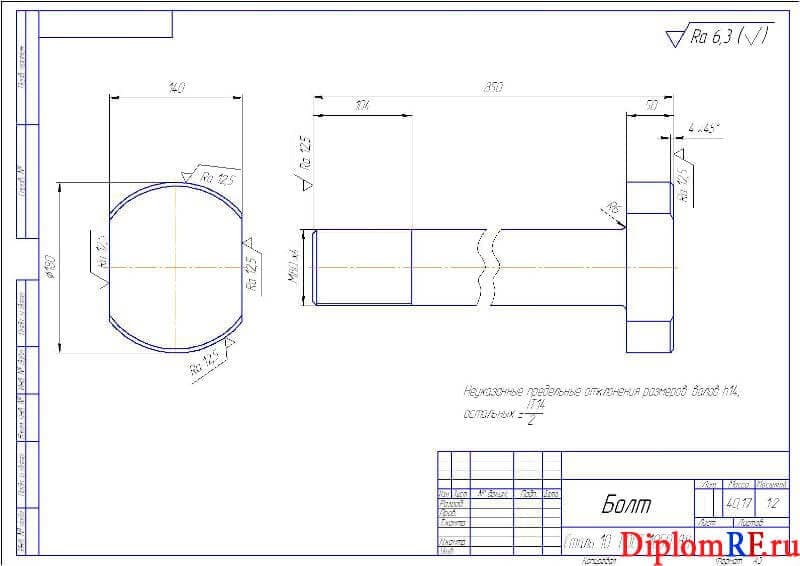

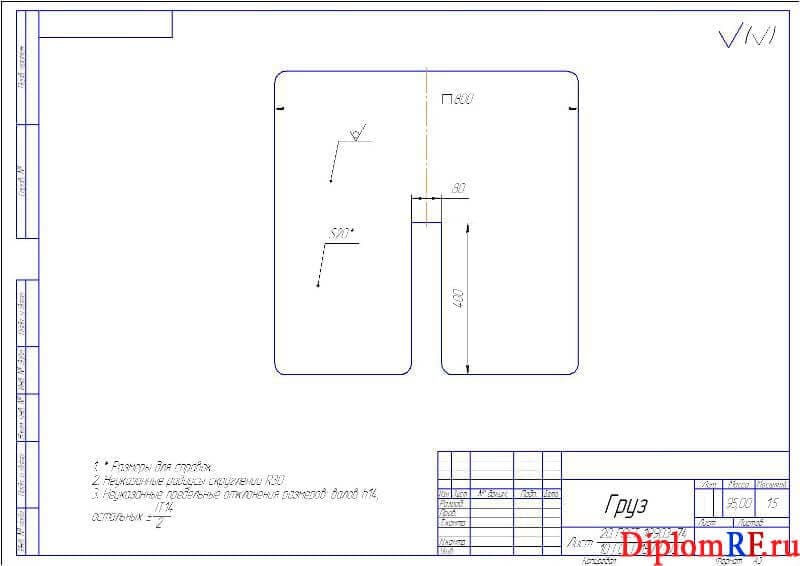

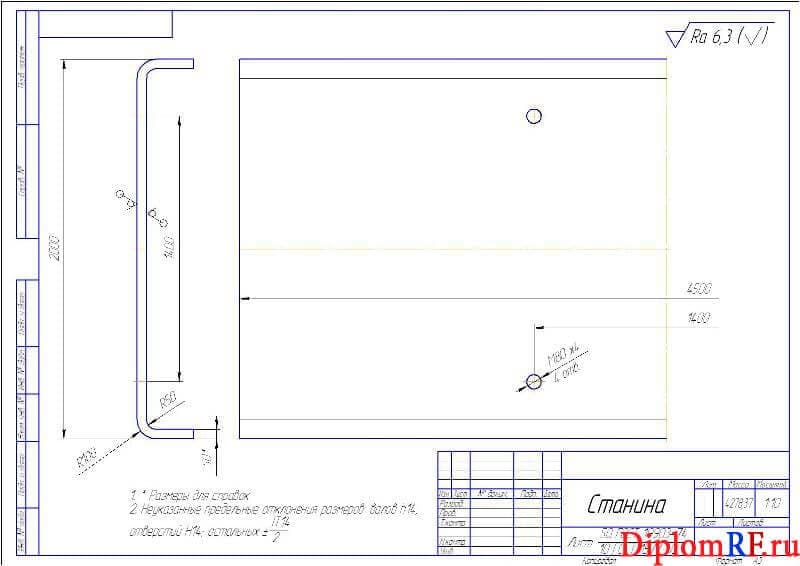

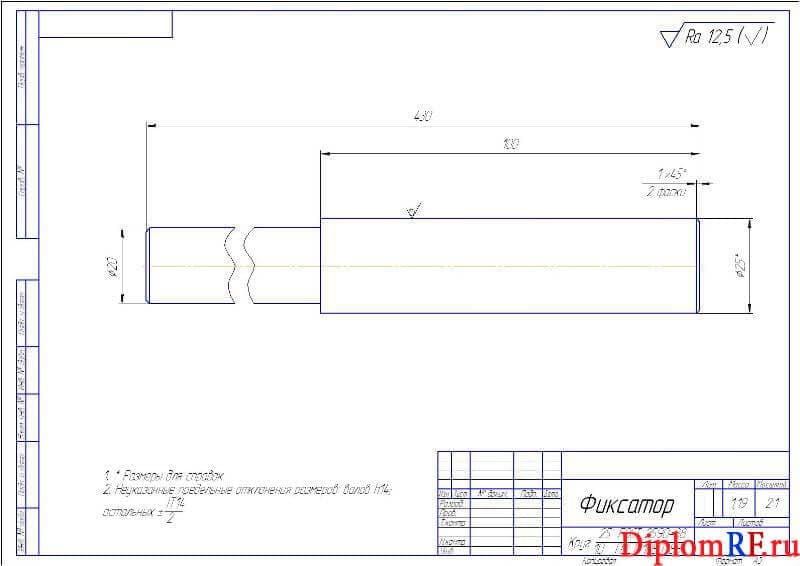

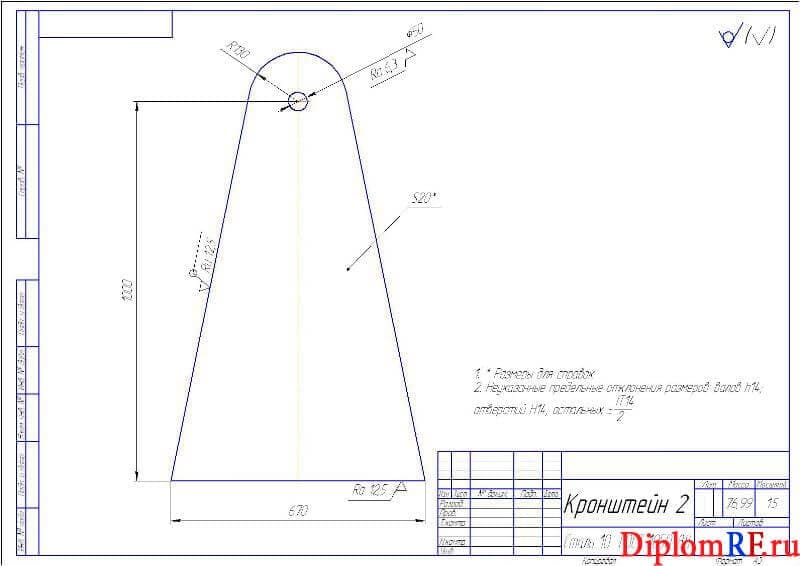

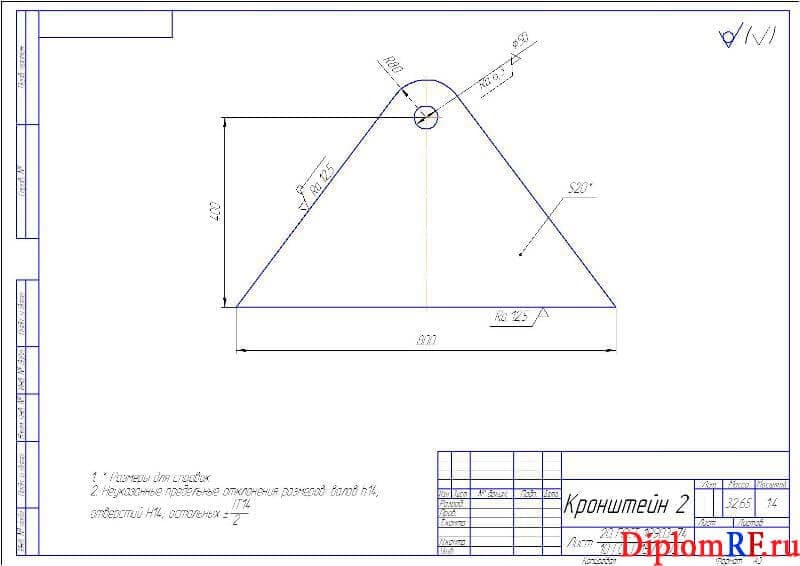

1. Рабочие чертежи деталей: болт деталь А3, груз  А3, кронштейн – 3 листа А3, станина А3, фиксатор А3, пластина А3

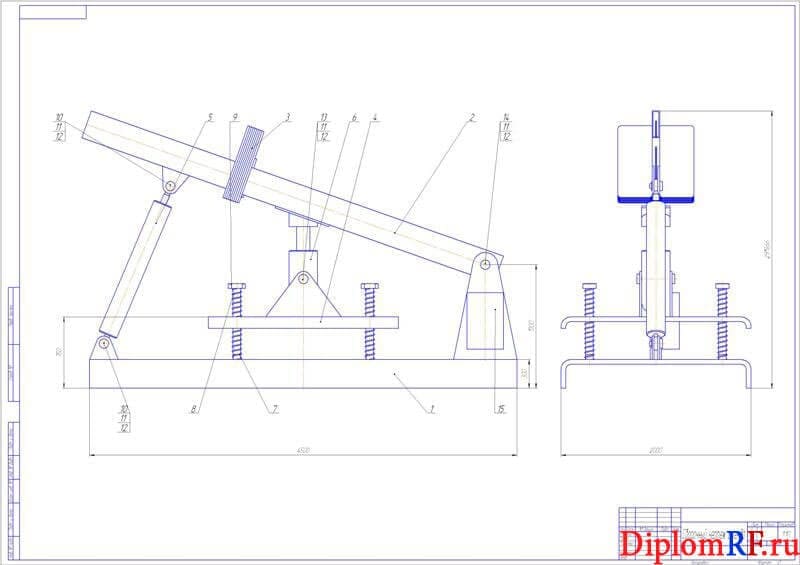

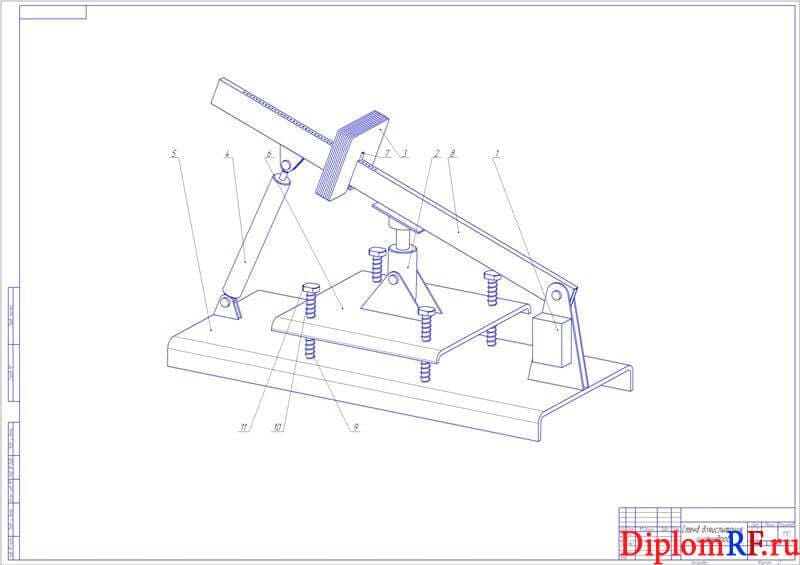

2. Чертеж общего вида стенд для испытания цилиндров А1
3. Чертеж сборочных узлов стенда А1

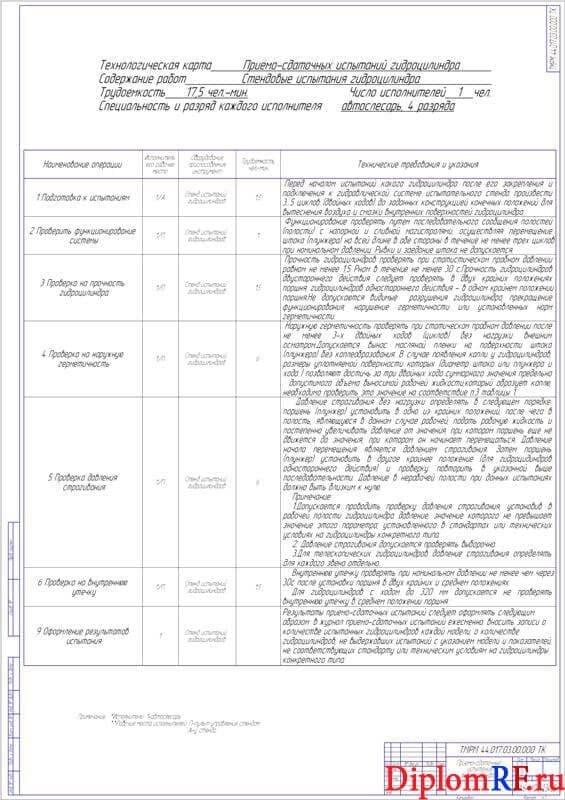

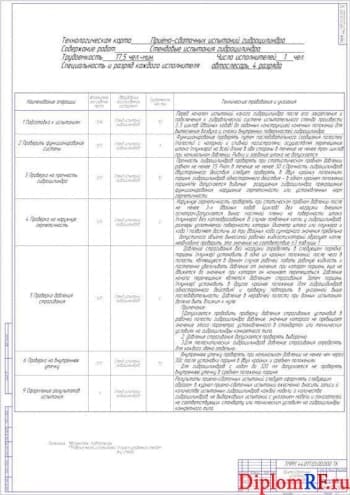

4. Приема-сдаточные испытания гидроцилиндров А1

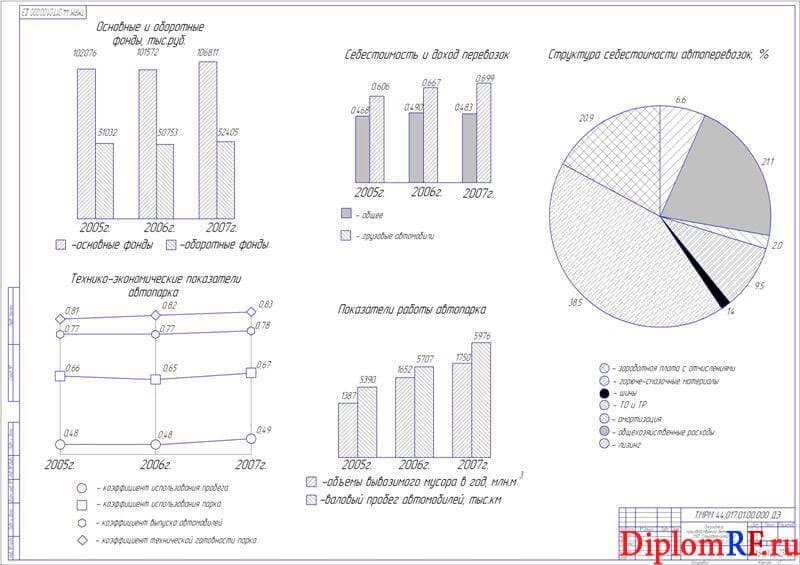

5. Показатели производственной деятельности А1

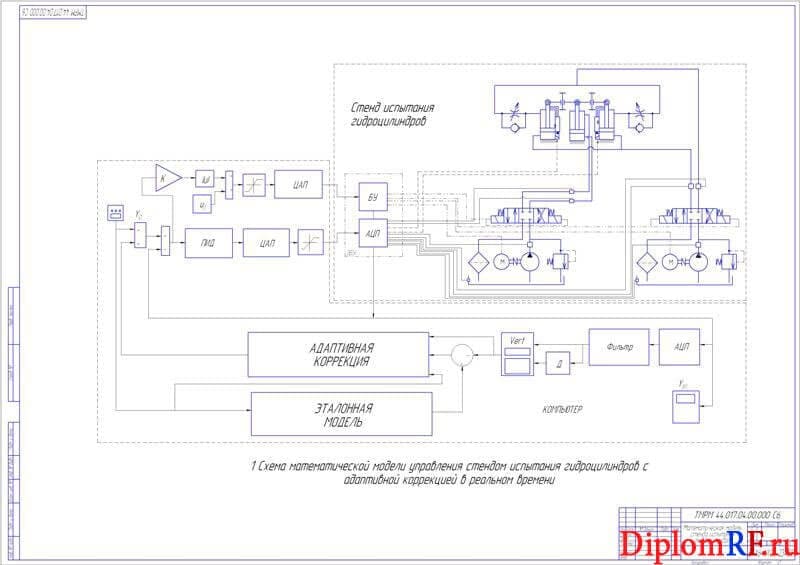

6. Математическая модель стенда испытания гидроцилиндров А1

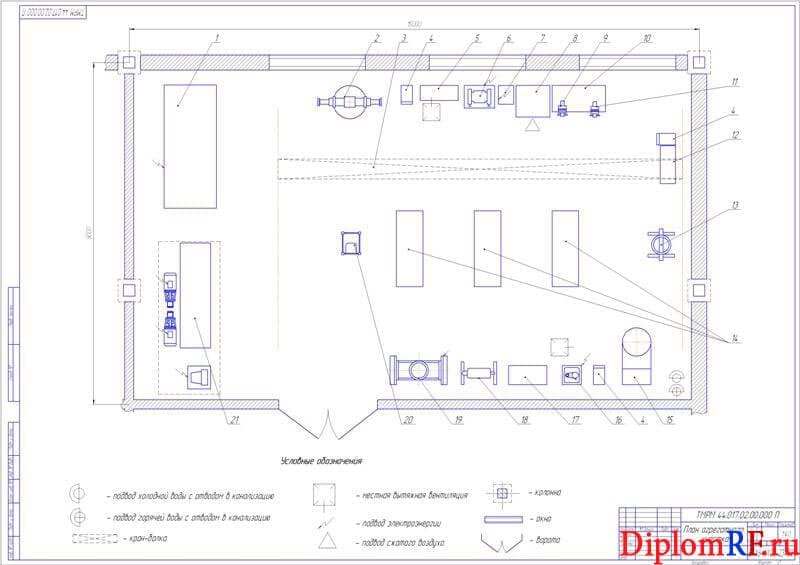

7. План агрегатного участка А1

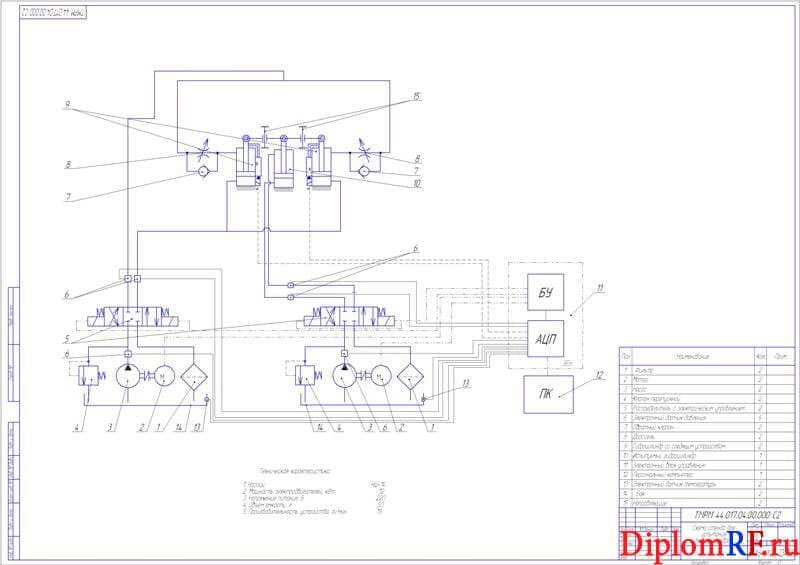

8. Схема принципиальная стенда для испытания гидроцилиндров А1

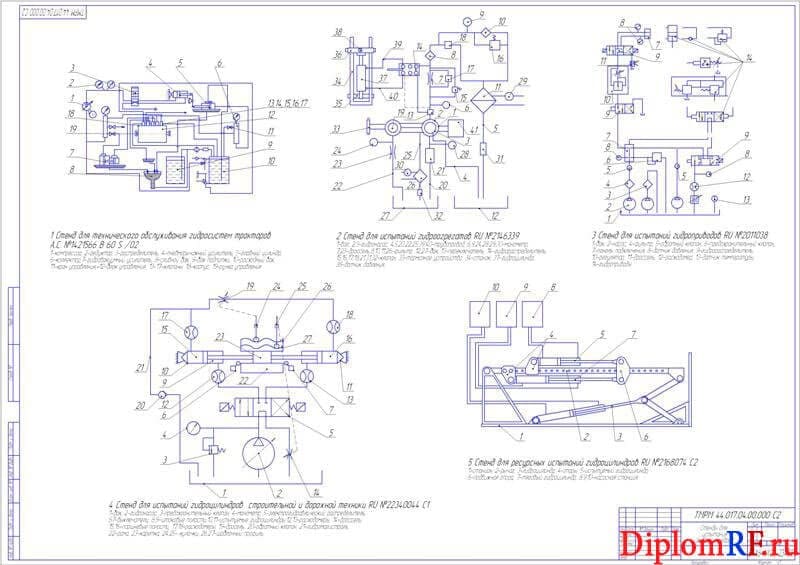

9. Обзорный плакат существующих стендов для испытания гидроцилиндров А1

Описание

В ВКР отражены вопросы, поставленные перед ремонтными предприятиями. Проведен анализ хозяйственной деятельности Донского РПТ с характеристикой основных показателей деятельности и специализации предприятия. Приведены номенклатурные показатели работы ремонтной мастерской в динамике нескольких лет. Дана оценка необходимости проведения организационных и технических мероприятий в отношении технологического процесса. Доказана необходимость тщательного планирования и расширения перечня оказываемых услуг.
Выполнен расчет годовой производственной программы ремонтной мастерской по ремонту техники, общей трудоемкости.

Определены производственные мощности предприятия, а также режим работы и фонда времени. Распределены объемы ремонтных работ на участке по технологическим видам. Выполнено планирование загрузки участка с расчетом производственных площадей и участков. Предложен участок ремонта гидрооборудования, на котором производится ремонт гидроцилиндров, другого гидрооборудования, упрочнение поверхности гильз гидроцилиндров. Упрочнение поверхности гильз осуществляется обкатыванием роликами в специальном устройстве. После ремонта гидроцилиндры испытывают на стенде. Выполнены расчеты на участке ремонта гидрооборудования естественного и искусственного освещения, вентиляции, отопления. Графически представлен рабочий чертеж стенда для испытания гидроцилиндров.

В конструкторской части выпускной квалификационной работе выполнено проектирование технологического процесса упрочнения гильз гидроцилиндров. Разработано устройство установки для упрочнения гильз гидроцилиндров. Данное устройство позволит улучшить качество ремонта гидроаппаратуры, расширить ассортимент услуг, предоставляемых предприятием. Описано устройство и принцип работы установки. Представлен расчет на прочность деталей стенда для испытания гидроцилиндров, мощность при обкатывании. Произведены проверочные расчеты и выбор подшипника.

В разделе безопасности представлено состояние охраны труда в производственном корпусе. Предложены мероприятия по совершенствованию охраны труда на предприятии. Проведен анализ травмоопасности при эксплуатации стенда для испытания гидроцилиндров. Освещены вопросы по охране труда. Выполнены расчеты искусственного освещения на участке для ремонта. Предложены мероприятия по безопасности проекта. Разработана инструкция при работе со стендом для испытания гидроцилиндров, при условии ее выполнения, позволит исключить несчастные случаи. Дана экологическая оценка проекта с точки зрения охраны окружающей среды. Рекомендованы природно-охранные мероприятия при осуществлении инженерных работ.

В экономическом разделе работы представлена технико-экономическая оценка с расчетом экономической эффективности от внедрения данного проекта, производительности оборудования, трудоемкости. Дано экономическое обоснование стенда для испытания гидроцилиндров. Определены эксплуатационные затраты по стенду, срок окупаемости.
Сделаны выводы и предложения.
