Разработка участка по созданию зубчатого конического колеса с круговыми зубьями

Пояснительная записка (в программе Word) 59 с., 9 табл., 8 рис., 13 источников
Чертежи (в программе Автокад) 10 листов плакатов и чертежей, спецификации 4 листа
ВУЗ Пермский государственный технический университет

Проект по дисциплине «Технология авиационных двигателей»

В представленной курсовой работе было выполнено краткое описание основного назначения детали и проведен анализ ее технологичности, определен тип производства. Осуществлен выбор заготовки, баз и методов обработки, произведен расчет припусков и межоперационных размеров и режимов резания. Разработан режущий инструмент приспособление для зубофрезерной операции. Определено необходимое зажимное усилие, составлена расчетная силовая схема. Выполнен расчет приспособления на точность, разработан инструмент для контроля зуба, рассчитано необходимое количество оборудования, составлена ведомость. Разработан план производственного участка, описано транспортирование на участке. Дополнительные материалы: Комплект документов технологического процесса в Автокаде 18 листов

Чертежи

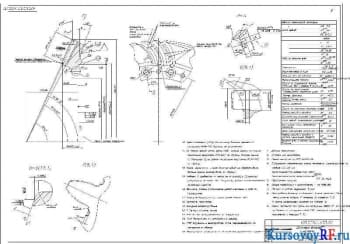

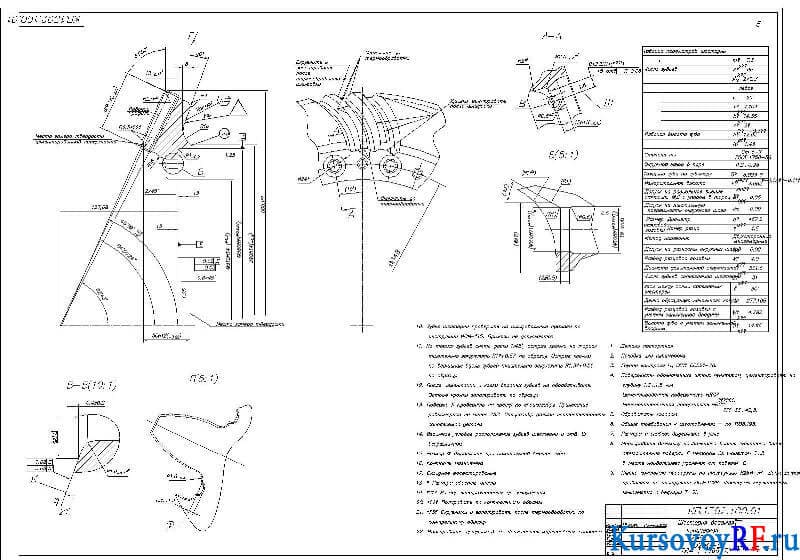

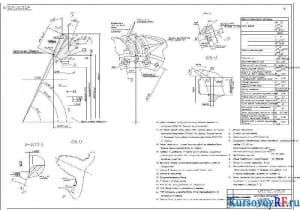

1. Чертеж Шестерня ведомая коническая

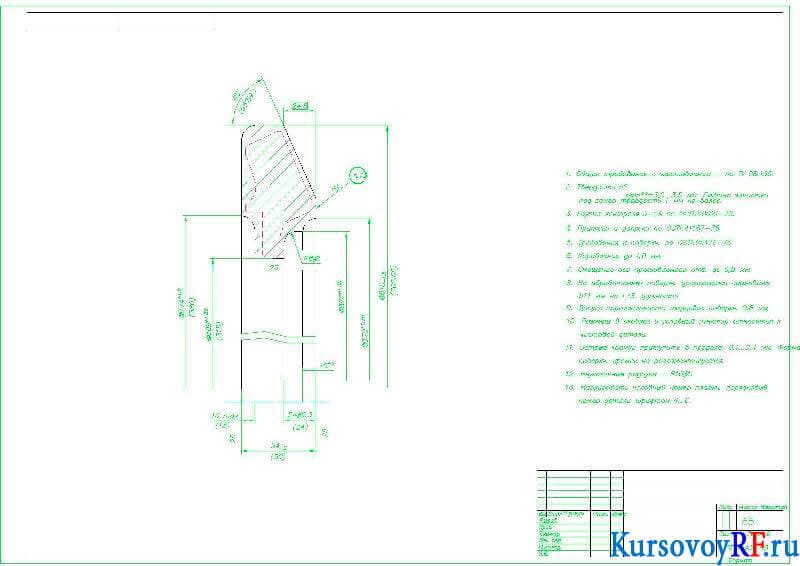

2. Чертеж Заготовка детали (формат А2)

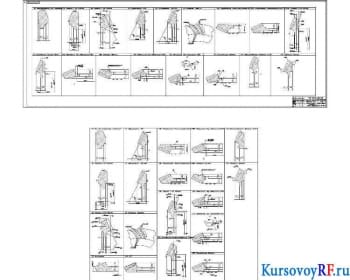

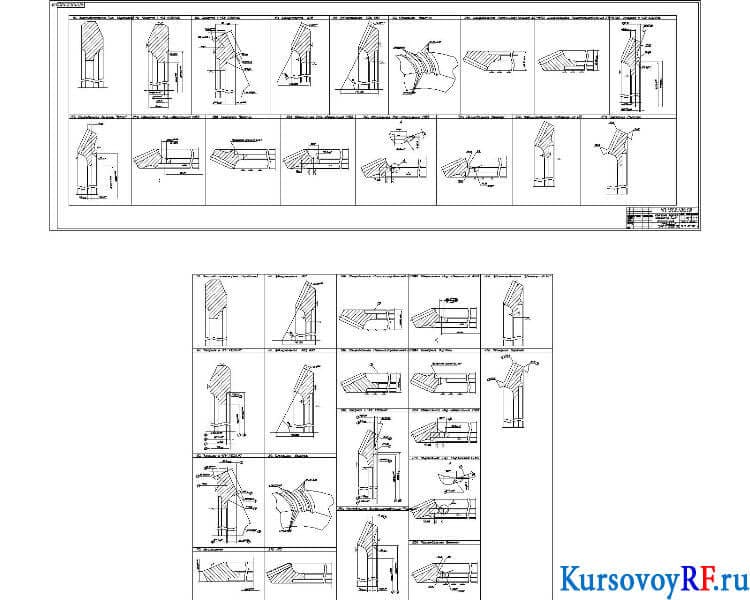

3. Чертеж Эскизный процесс

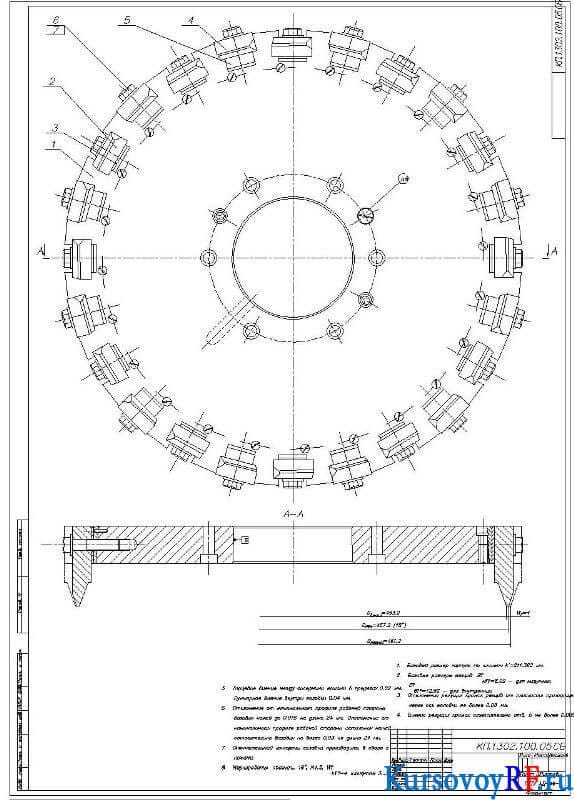

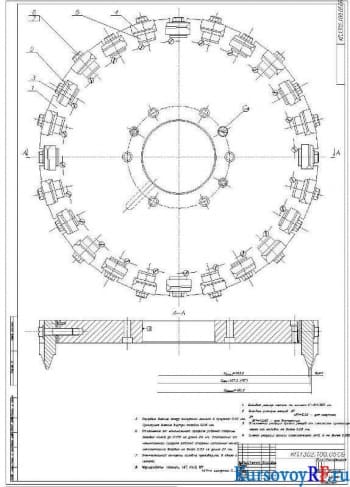

4. Чертеж Головка зуборезная чистовая правая двухсторонняя (формат А1)

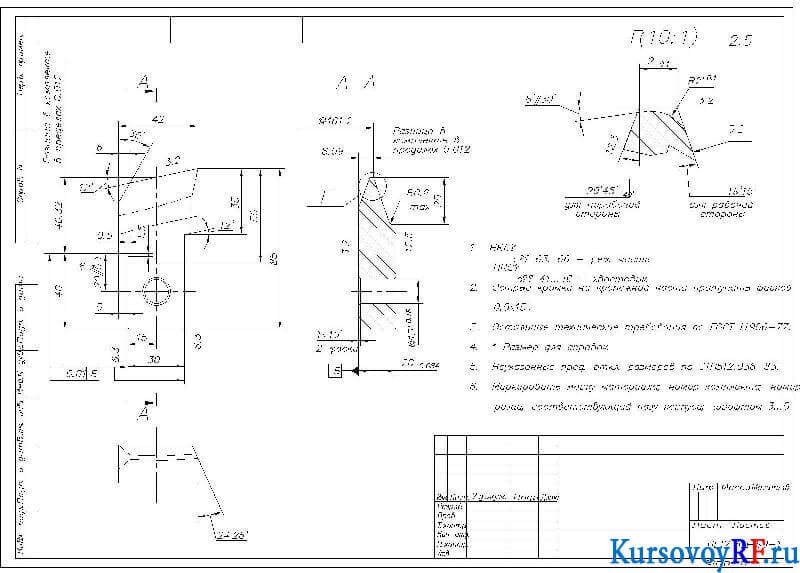

5. Чертеж Резец наружный (формат А3)

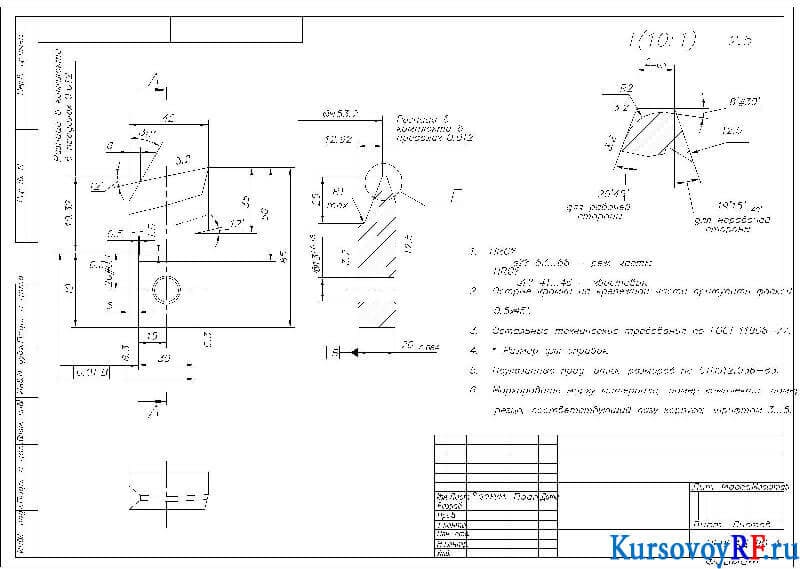

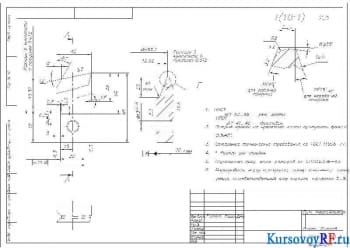

6. Чертеж Резец внутренний (формат А3)

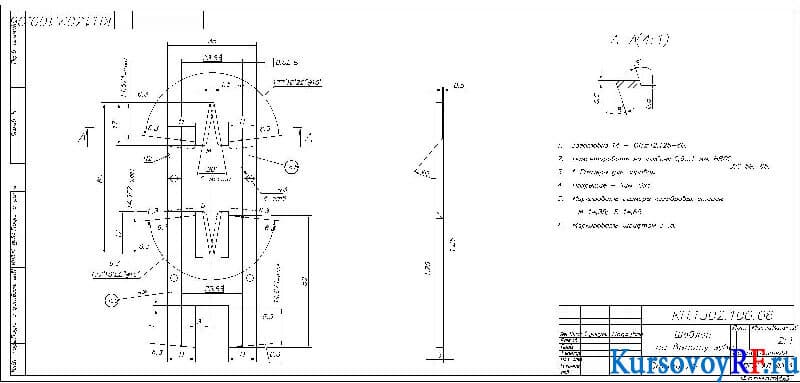

7. Чертеж Шаблон на высоту зуба (формат А3)

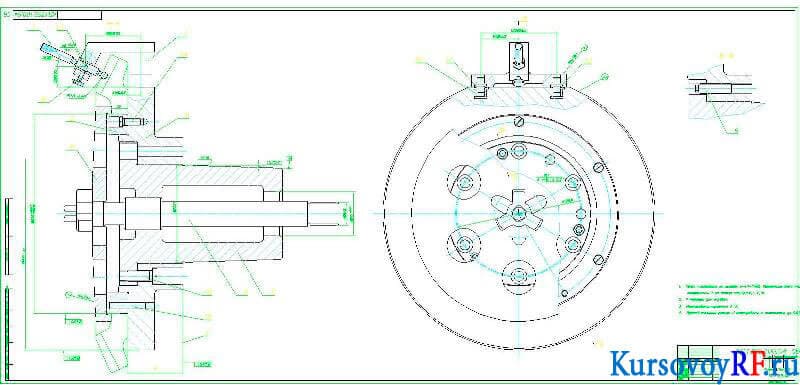

8. Чертеж Приспособление для фрезерования зуба (формат А3)

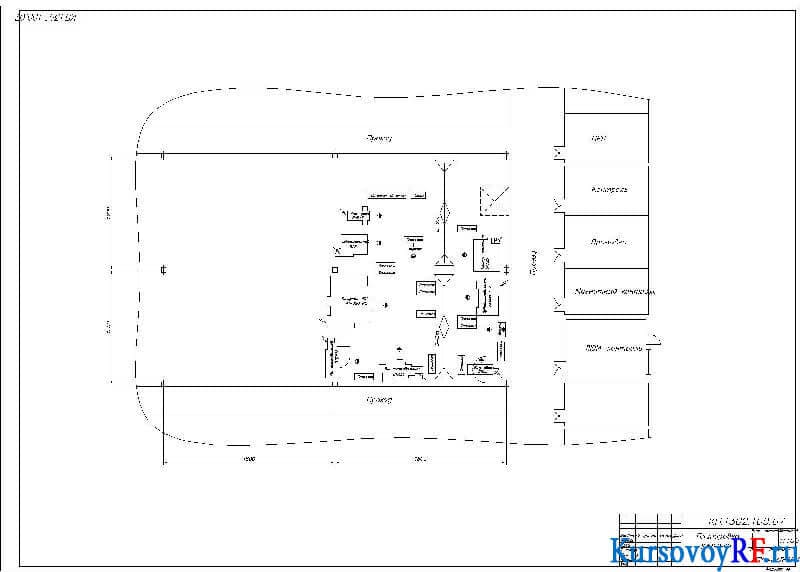

9. Чертеж Планировка участка (формат А1)

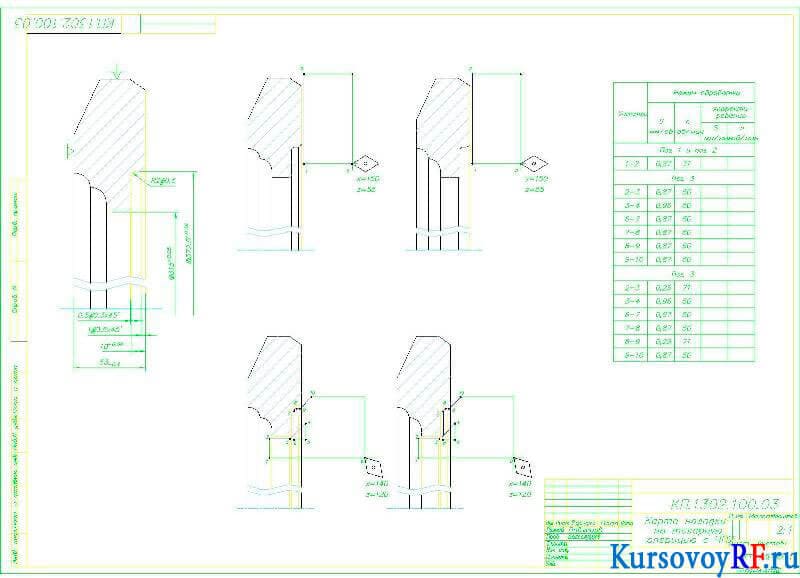

10. Чертеж Карта наладки на токарную операцию ЧПУ (формат А2)
