Проект устройства для очистки воздуха в зоне ТО и диагностирования

Состав чертежей

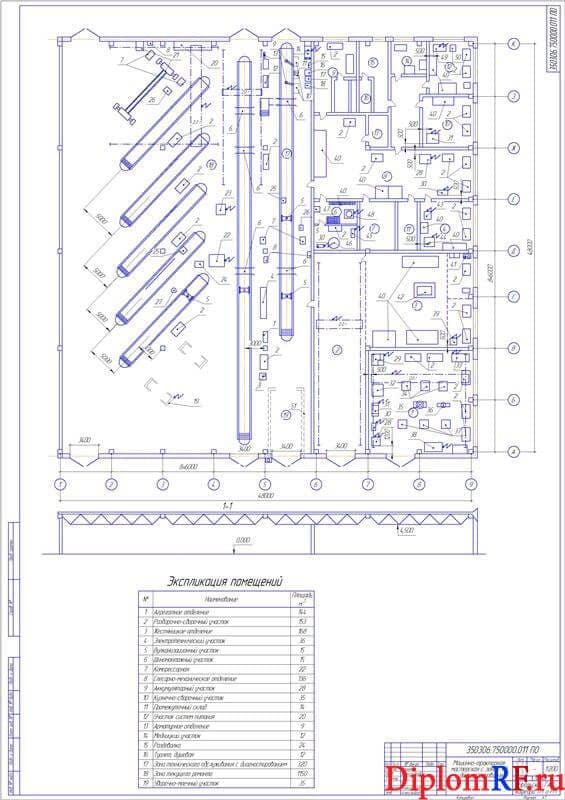

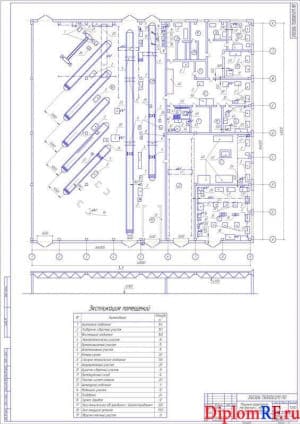

1. План машинно-тракторной мастерской с зоной ТО и диагностирования А1

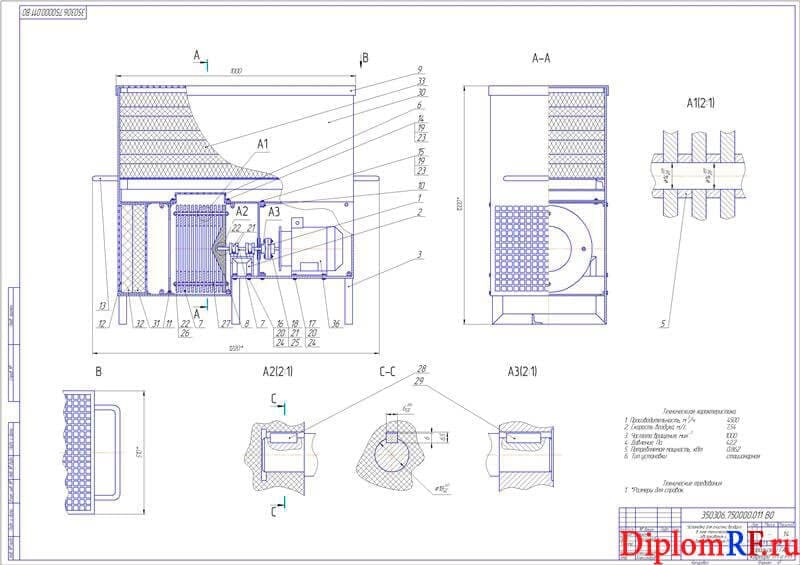

2. Общий вид устройства для очистки воздуха в зоне технического обслуживания и диагностирования МТП А1

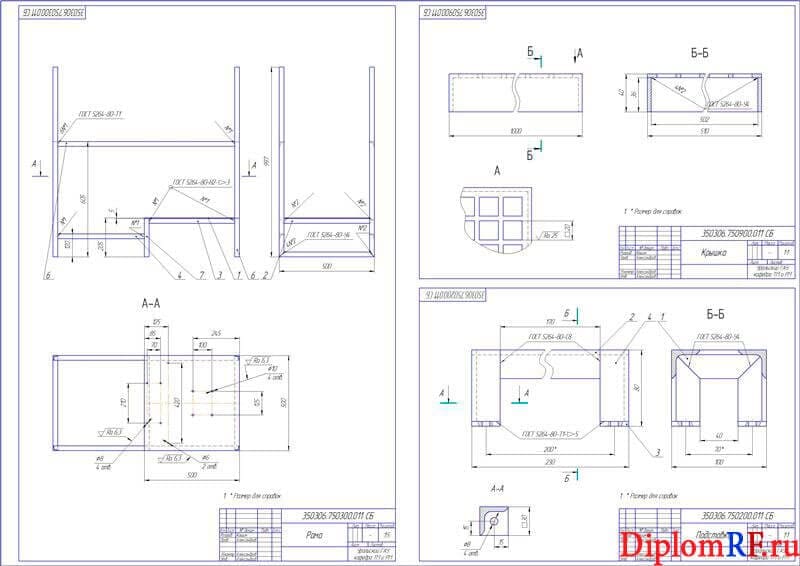

3. Сборочные узлы конструкции (формат А1)

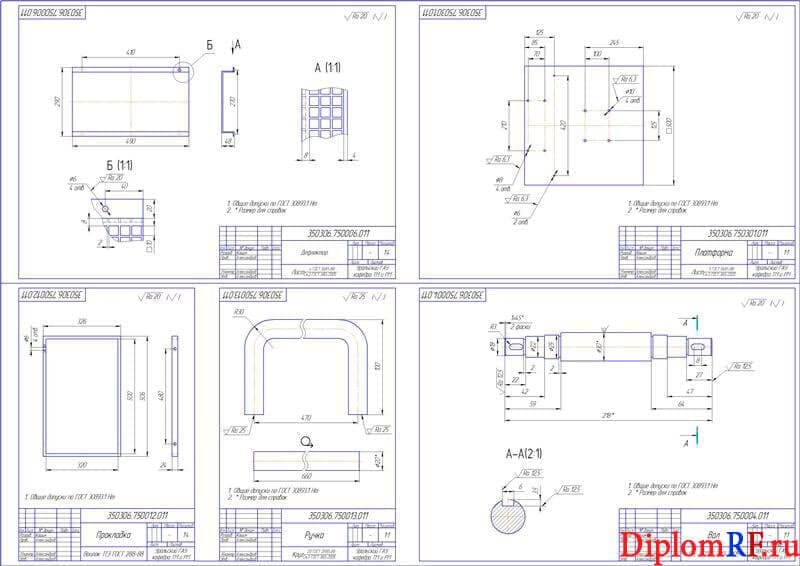

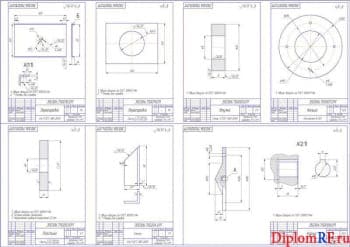

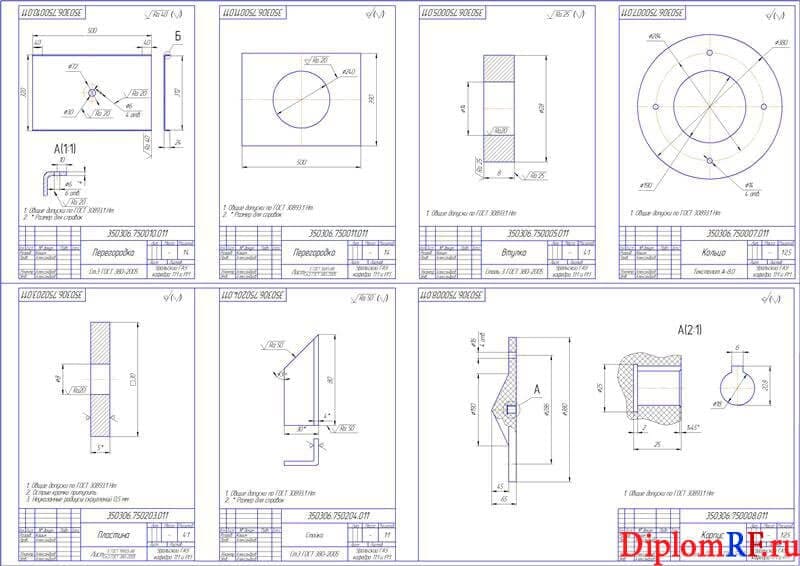

4. Рабочие чертежи деталей 2хА1

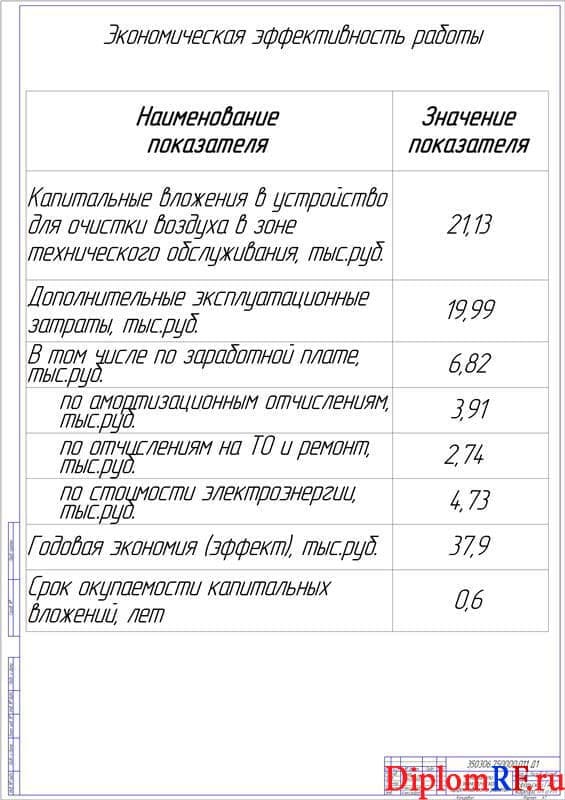

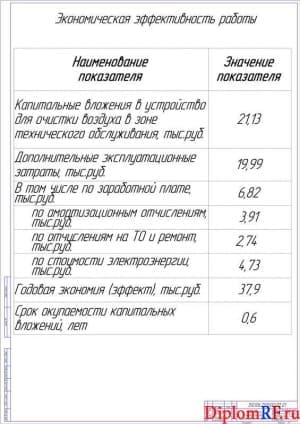

5. Показатели экономической эффективности проекта А1

Описание

В выпускной квалификационной работе произведен анализ производственной деятельности сельскохозяйственного предприятия ООО «Бородулинское» Сысертского района. Цель ВКР - выявление резервов улучшения организации технического обслуживания и ремонта машинно-тракторного парка (МТП) в ООО «Бородулинское» за счет совершенствования ТО. Основной вид деятельности в ООО «Бородулинское»: молочное скотоводство, овощеводство открытого грунта.
Проведен анализ уровня и степени механизации предприятия, дано обоснование проекта, сделаны вывода и рекомендации в сфере эффективности использования технологического оборудования и повышения механизированных средств ремонтно-обслуживающего производства с целью совершенствования технического обслуживания МТП на предприятии.
Поскольку предприятие имеет разнотипный машинно-тракторный парк, то необходимо проводить техническое обслуживание и диагностирование на универсальных постах. Для этого на предприятии рекомендуется создать универсальный пост ТО, где будут выполняться все работы с элементами диагностики по каждому автомобилю или трактору.
При проведении ТО, диагностики техники происходит загазованность в мастерских, участках, где проводятся технические обслуживания всех видов и устранение неисправностей техники МТП. Необходимо решить вопрос об очистке воздуха от газов и пыли.
В результате проведенного аналитического обзора технологического оснащения зоны технического обслуживания, было выбрано направление конструкторского проекта. На основе анализа существующих конструкций установлено, что все конструкции обладают теми или иными недостатками особенно в производственных условиях.
В нашем случае при совершенствовании работы зоны технического обслуживания из соображений экологических требований, охраны труда, а так же комфортного обустройства рабочего места мастера для проектирования было выбрано устройство для очистки воздуха зоны ТО от выхлопных газов автомобилей для совершенствования и внедрения в производство.
Поэтому представлена новая установка для очистки воздуха производственных помещений.
Установка состоит:
Из корпуса.
Входные, выходные решетки.
Фильтра грубой очистки. Влагоотделителя.
Фильтра тонкой очистки (который выполнен в виде кассеты, на дно которой уложен многослойный воздухопропускаемый материал, например марля со слоем Адсорбента).
Адсорбента.
Нагнетателя, имеющий рабочий элемент, установленный на валу и соединенный через фланцевую муфту с электродвигателем.
Перегородки, которые образовали.
Камера разрежения.
Камера нагнетателя.
Камера приводного двигателя и камеры давления.
Преимуществом предлагаемого устройства является снижение шума за счёт уменьшения вихреобразования в нагнетателе, выполненном в виде пакета колец, за счёт уменьшения неоднородности воздушного потока при данном конструктивном исполнении установки.
Обеспечение установки влагоотделителем позволяет обеспечить поступление в фильтр тонкой очистки и адсорбер сухого воздуха, тем самым, увеличивая срок их службы и повышая надёжность работы установки.
Выполнение фильтра тонкой очистки трёхступенчатым способом позволяет производить качественную очистку воздуха в помещении.
В экономическом разделе дипломного проекта определен экономический. Годовой экономический эффект от внедрения конструкции составит 37866,4 рублей в год, срок окупаемости проекта – 0,6 года, капитальные вложения – 21132 рублей.
