Разработка стенда восстановления геометрии кузовов легковых автомобилей

Состав чертежей

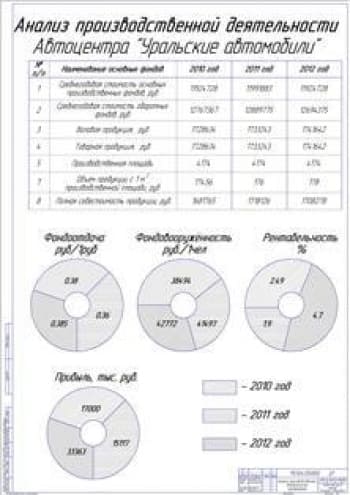

1. Анализ производственной деятельности А

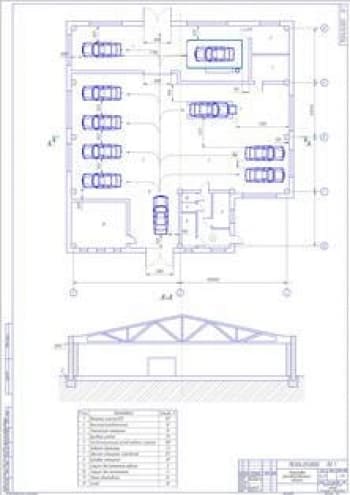

2. Планировка производственного корпуса А1
3. План кузовного участка  А1

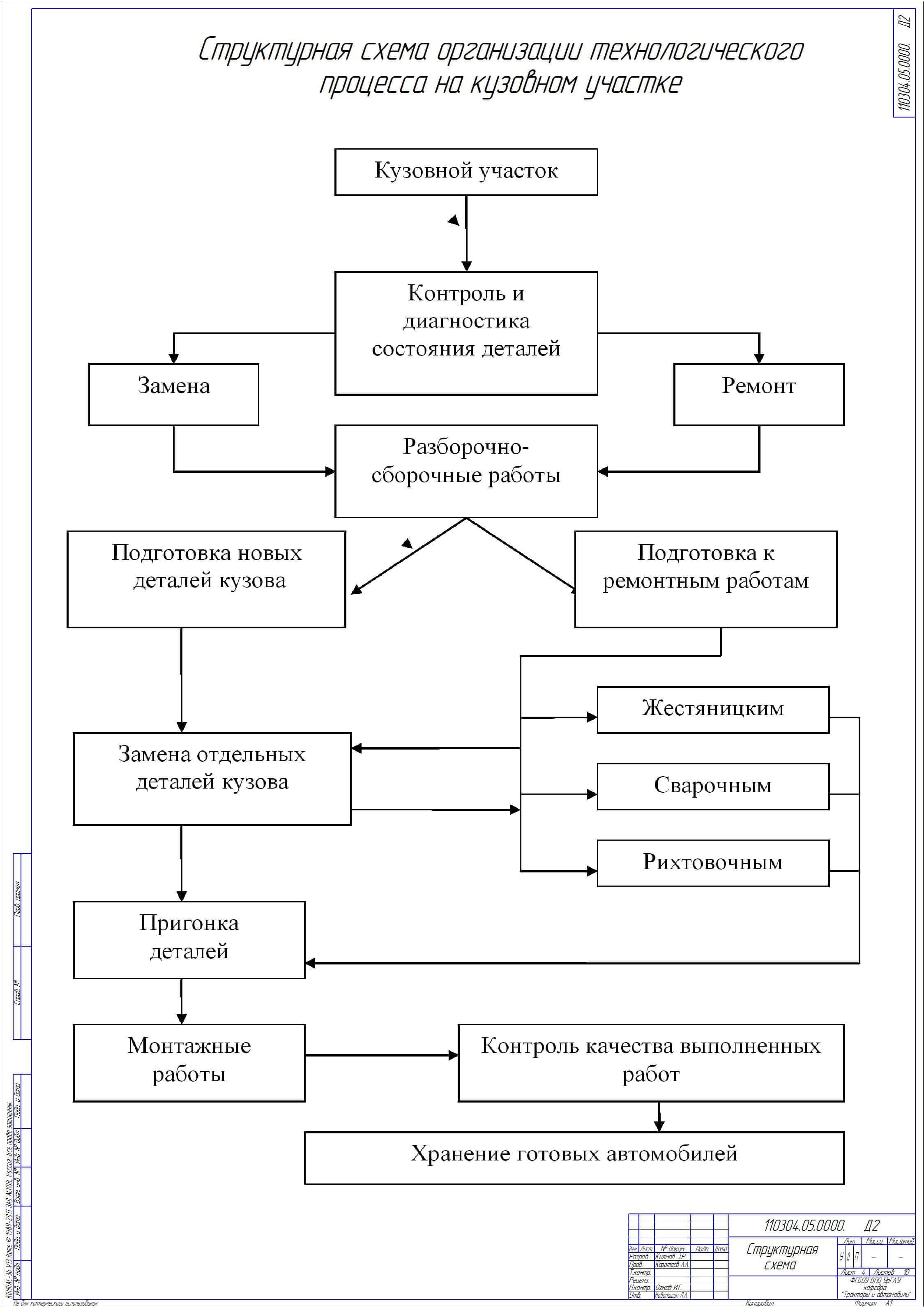

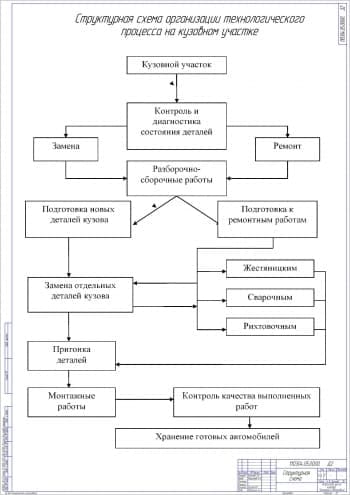

4. Структурная схема организации работ на кузовном участке А1
5. Обзор существующих конструкций А1

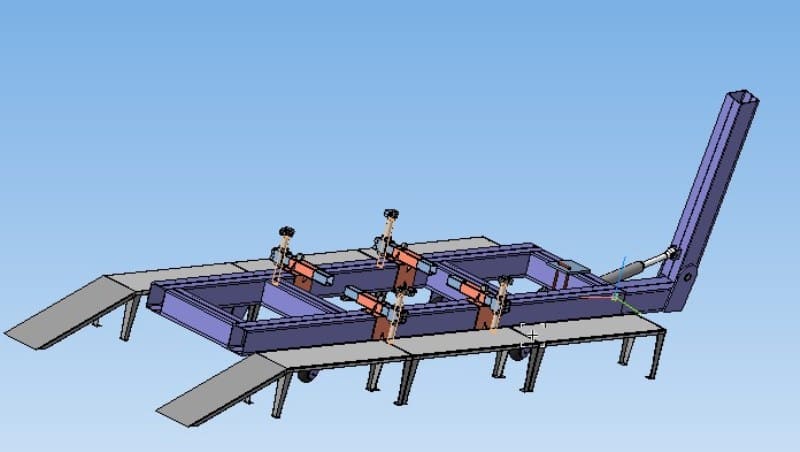

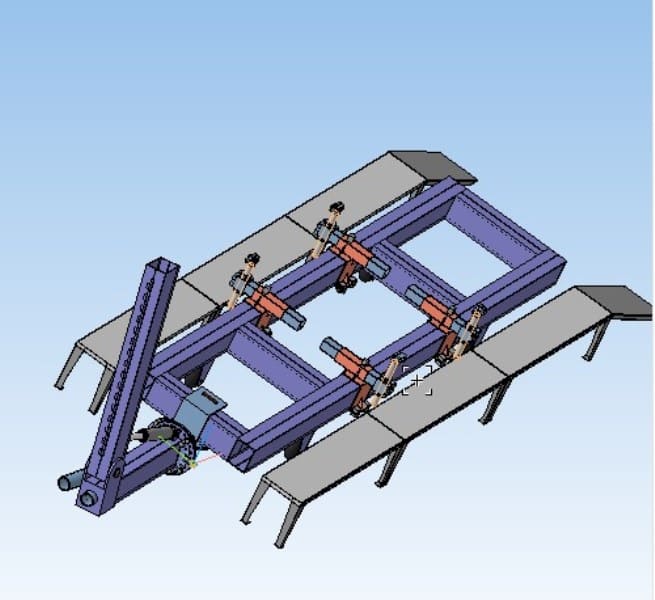

6. Общий вид стенда для восстановления кузова автомобиля А1
7. Рама стенда сборочный чертеж А1

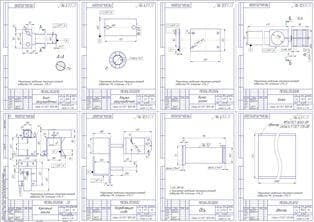

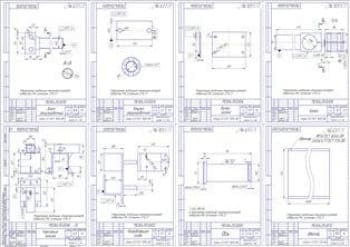

8. Рабочие чертежи деталей А1

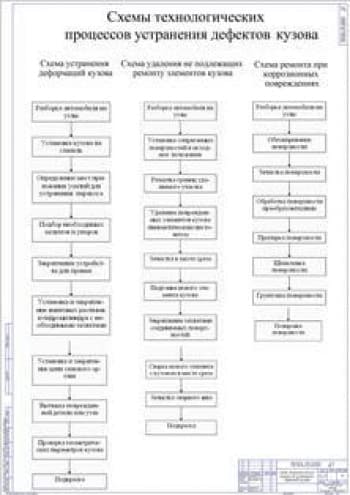

9. Схемы технологических процессов устранения дефектов кузова А1

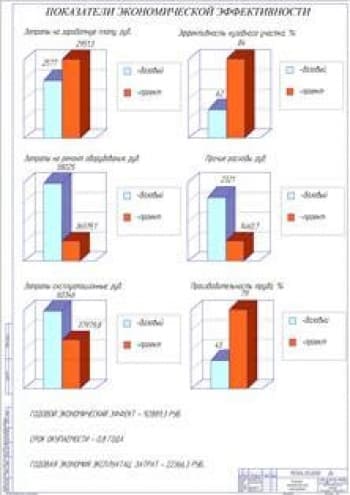

10. Показатели экономической эффективности проекта А1

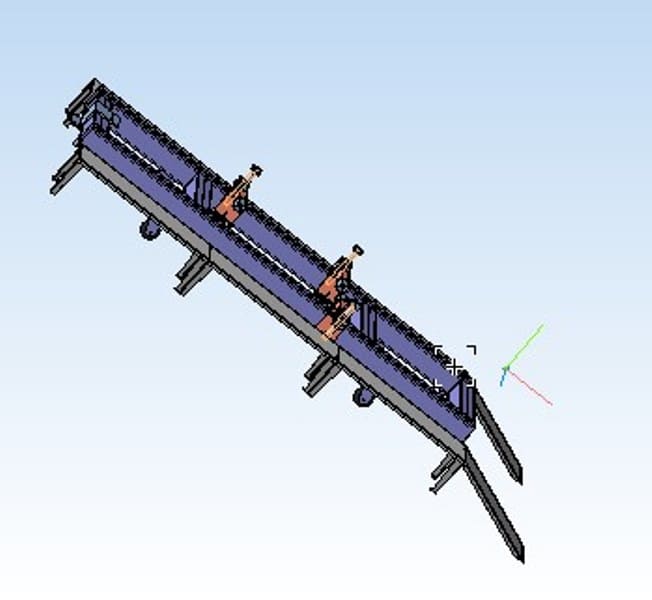

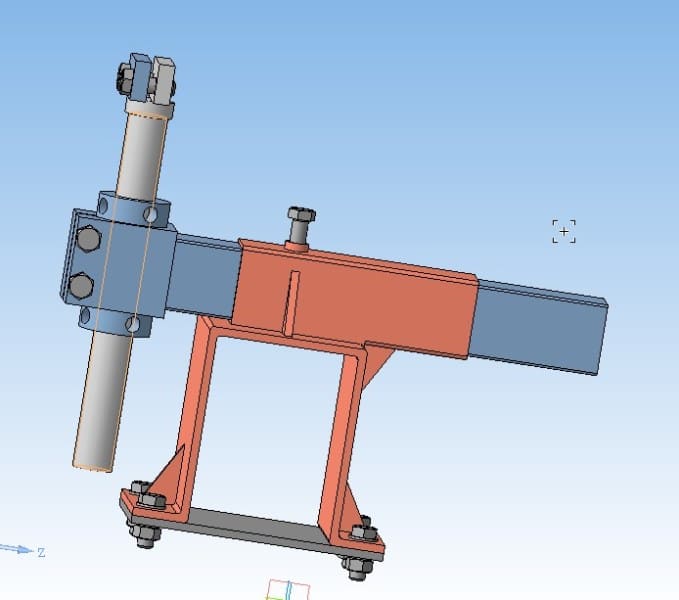

11. выполнен полный комплект деталей, сборочных единиц стенда в 3D-Компасе

Описание

Дано обоснование проекта. Приведены основные показатели производственной деятельности Автоцентра «Уральские автомобили». Произведены расчеты годового объема работ, числа постов, числа основных и производственных рабочих. Выбрано наиболее рациональное оборудование для кузовного участка.

В дипломном проекте на основе анализа существующих технологических схем разработаны и предложены мероприятия по созданию и организации работ по ремонту элементов кузовов легковых автомобилей.

Произведены расчеты годового объема работ, числа постов, числа основных и производственных рабочих. Выбрано наиболее рациональное оборудование для кузовного участка.

Главное достоинство существующей схемы ремонта состоит в том, что ремонтные участки предприятия полностью оборудованы. В проекте произведены соответствующие расчеты для составления производственной программы участка.

В проекте, для большей автономности, а так же для получения прибыли был предложен участок по кузовному ремонту и покраске автомобилей. В специальном разделе произведен расчет стенда для восстановления геометрии кузова автомобиля и приведено технико-экономическое обоснование разработки.

В результате выполненного проекта можно сделать следующие основные выводы:

• - окрасочно-кузовные работы пользуются наиболее высоким спросом;
• - спрос на услуги кузовного ремонта растет с каждым годом;
• - эти виды работ являются самыми дорогостоящими и прибыльными;
• - конкуренция среди альтернативных предприятий очень высока;
• - в связи с перепланировкой участка и приобретением постов подготовки, значительно улучшены условия труда, а также устранено несоответствие противопожарным нормам и правилам.

Обоснованы мероприятия по техники безопасности на участке и правила пожарной безопасности. Разработан комплекс мероприятий по улучшения условий труда на рассматриваемом предприятии. Выполнен раздел охраны окружающей среды, проведена экологическая экспертиза проекта.

В специальном разделе произведен расчет стенда для восстановления геометрии кузова автомобиля. Задачей проектирования конструкции является решение следующих задач: восстановление кузовов даже со сложными повреждениями; применение метода проверки геометрии кузова по контрольным точкам без разборки автомобиля, что снижает трудоемкость ремонтных работ до 45%; широкое использование при ремонте кузовов оборудования для контактной точечной электросварки и сварки в среде защитных газов; использование специальных конструкций с гидравлическим силовым устройством, обеспечивающих применение метода наружного вытягивания и создание силы, противоположной по направлению силе, вызвавшей повреждение.

Разработан комплекс мероприятий по улучшения условий труда на рассматриваемом предприятии. Выполнен раздел охраны окружающей среды, проведена экологическая экспертиза проекта. В результате внедрения проекта возможно получение годового экономического эффекта в размере 92,9 тыс. руб. за счет снижения себестоимости и повышения качества работ, что позволяет окупить единовременные капиталовложения в течение 0,8 года.
