Повышение надежности дизельных ДВС за счет совершенствования технологии восстановления гильз цилиндров

Описание

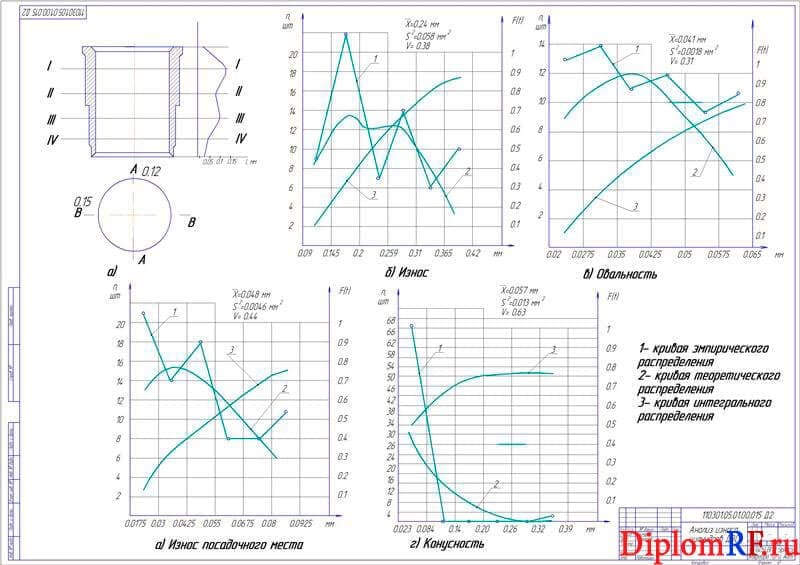

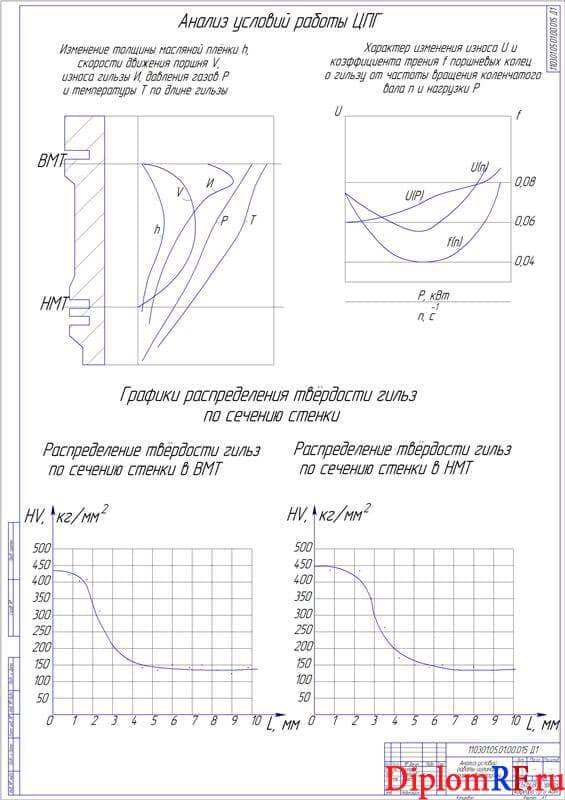

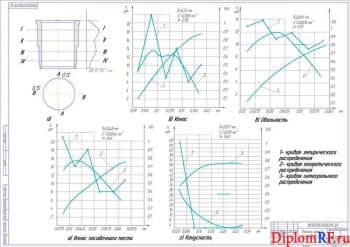

В данном дипломном проекте выполнен анализ условии работы цилиндропоршневой группы, анализ факторов влияющих на условия работы цилиндропоршневой, также приведены результаты экспериментальных исследовании по определению твёрдости гильз цилиндров, микрогеометрии рабочей поверхности гильз.

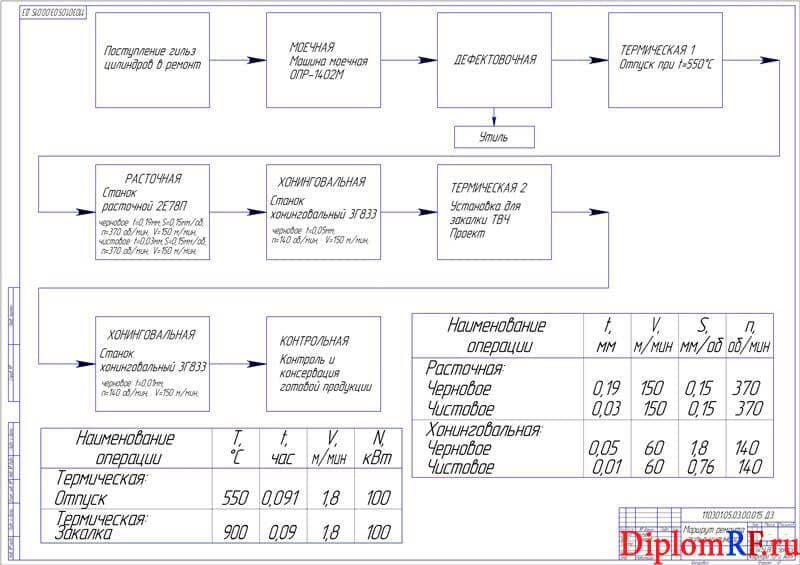

Составлен маршрут ремонта гильз цилиндров, выбрано оборудование для технологии, обоснованы режимы обработки внутренней рабочей поверхности гильзы цилиндров дизельного двигателя.

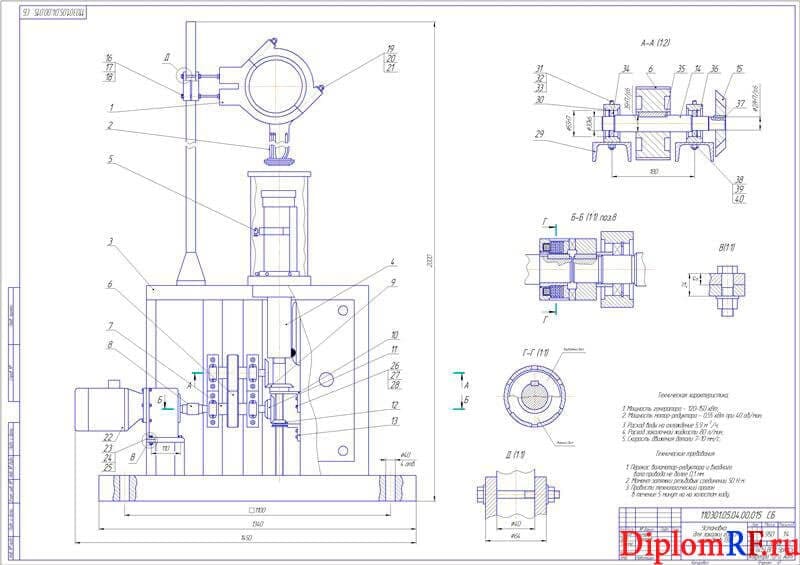

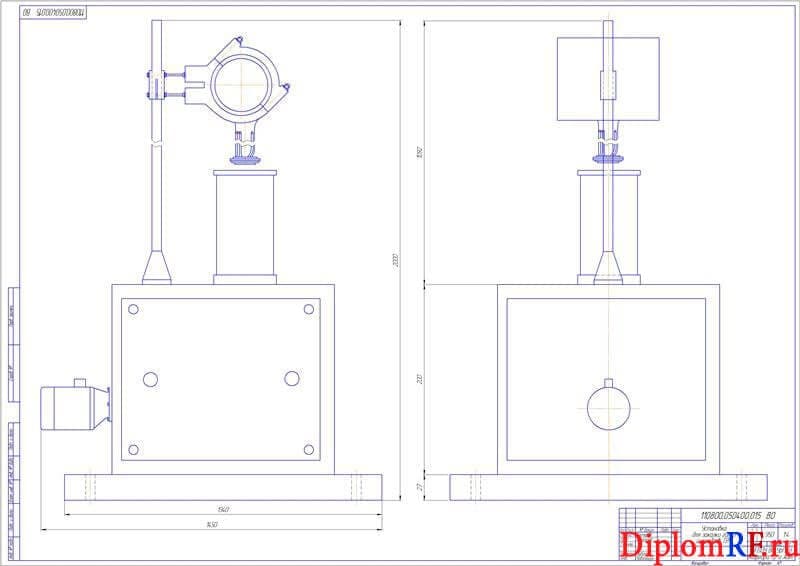

Конструкторская часть включает разработку конструкции установки для закалки гильз ТВЧ. Изложены описание и порядок работы установки, приводиться расчет элементов конструкции.

Предлагаемое в проекте совершенствование технологий ремонта гильз цилиндров дизельных двигателей грузовых автомобилей (тракторов, спецтехники и др.) заключается в разработке технологии маршрута, операционной карты и конструкции установки для закалки гильз токами высокой частоты. Это позволяет повысить ресурс ремонтируемой гильзы, снизить трудоемкость. В данном проекте конструктивная разработка – установка для закалки гильз ТВЧ с винтовой подачей шпинделя. Питание от машинного генератора мощностью 120-150 кВт. Генератор крепиться на вертикальные стоики и соединяется с закалочным индуктором.

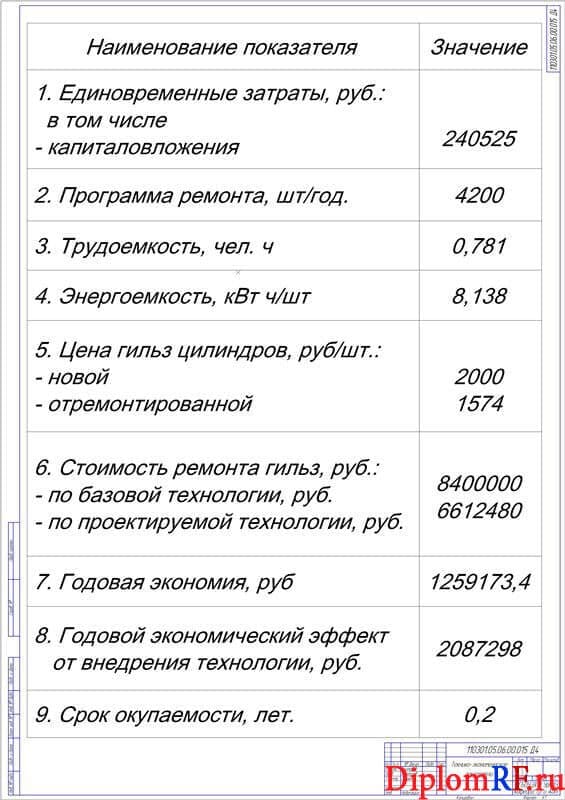

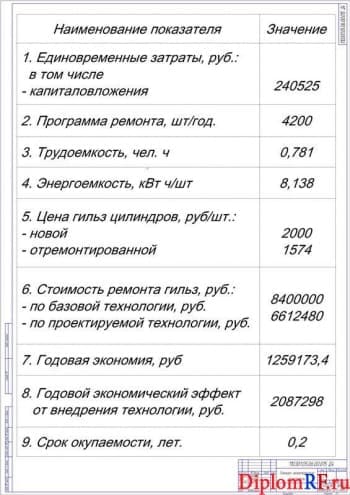

Цена отремонтированной гильзы 1574 рублей, при цене новой 2000 рублей. Использованием предполагаемой технологии, возможно, добиться увеличения ресурса мото-часов отремонтированной гильзы. Предполагаемая в проекте закалочная установка позволит повысить производительность, снизить трудоемкость.
В связи с тем, что расчетный коэффициент по проектируемой технологии, равный 5,2 больше нормативного, равного 0,24, то проектируемая технология экономически целесообразна. При этом срок окупаемости составит 0,2 года, а годовой экономический эффект 2087298 рублей.

Освещены вопросы организации охраны труда. Предложены мероприятия по улучшению условий работы и охраны труда, составлена инструкция по технике безопасности. Выполнен анализ природоохранной деятельности предприятия и произведена экологическая экспертиза разработанной конструкции. Произведен анализ экологического вреда, наносимого предлагаемой конструкцией, предложены меры по обеспечению благоприятного состояния окружающей среды. Сделан технико-экономический расчёт по разработанной технологии ремонта.
