Разработка стенда для разборки-сборки раздаточных коробок автомобилей

Состав чертежей

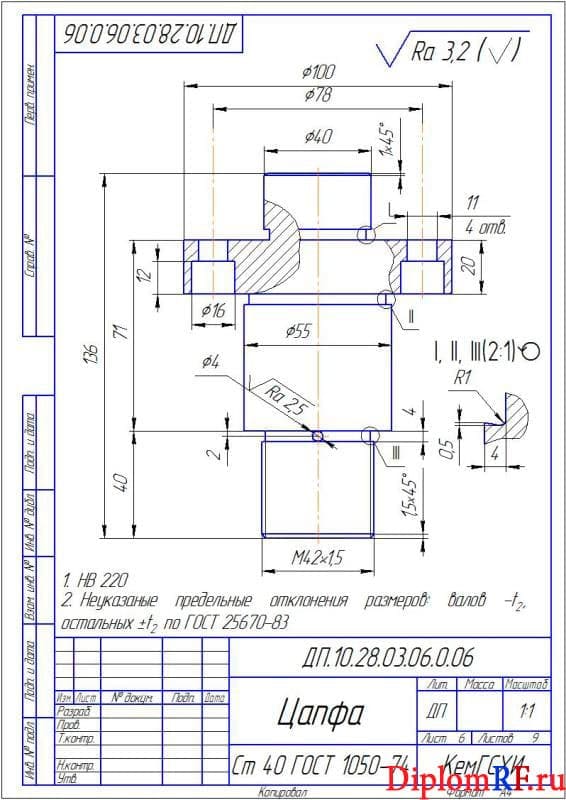

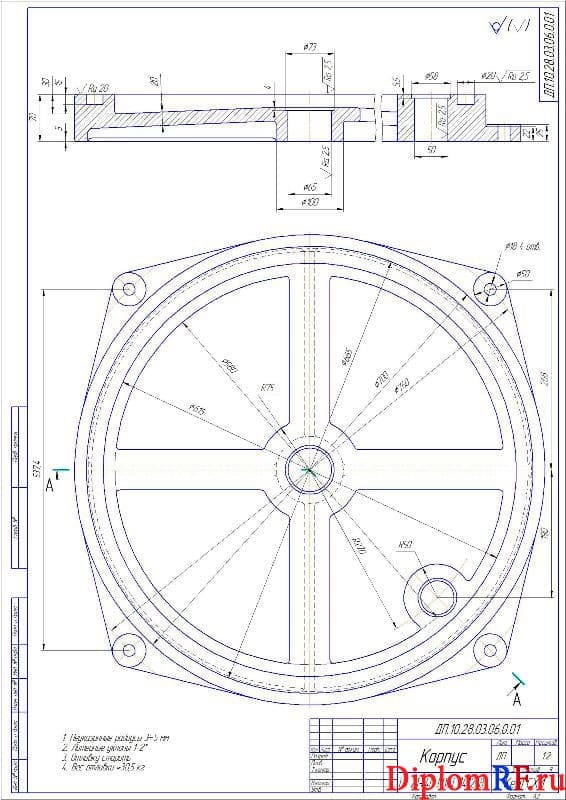

1. Чертёж детали корпус А2

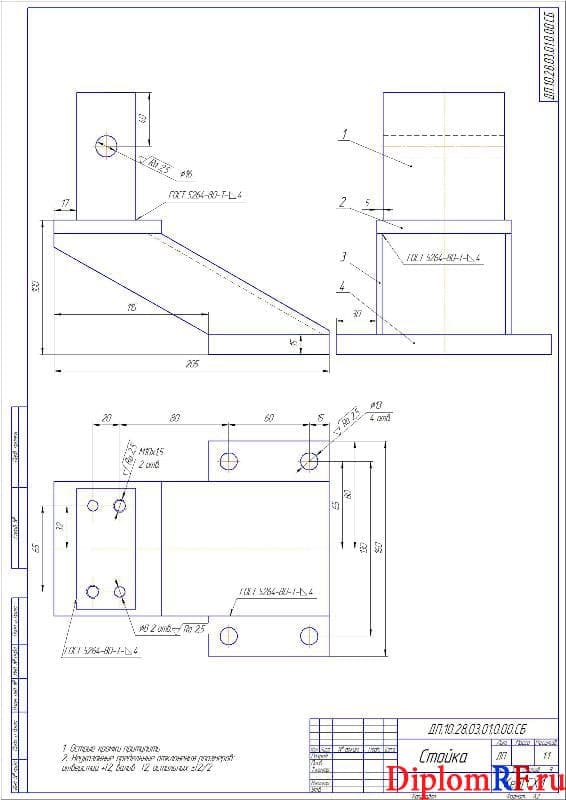

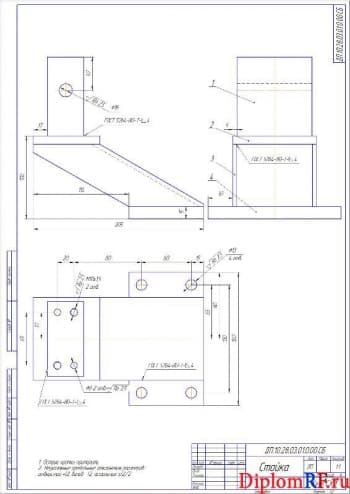

2. Сборочный чертеж стойки А2
3. Цапфа А4
4. Поперечина А4

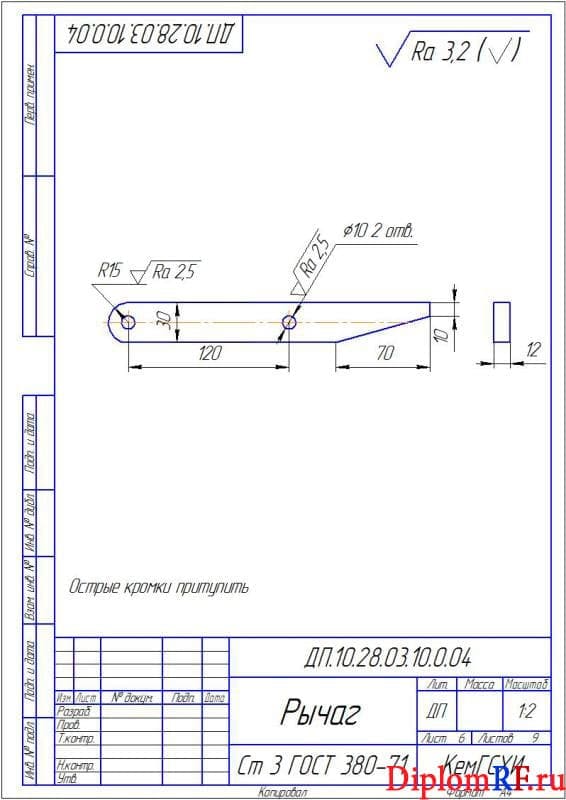

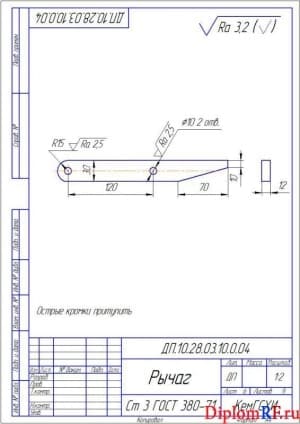

5. Рычаг А4

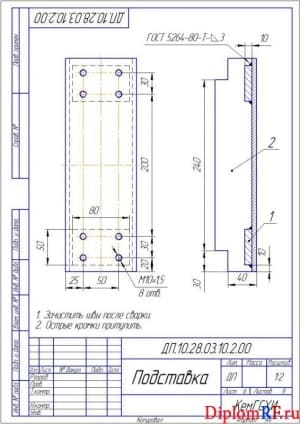

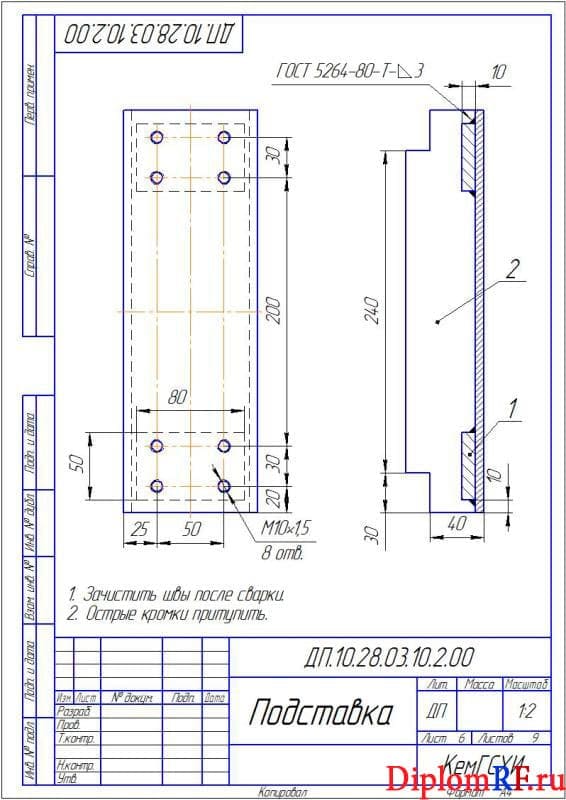

6. Чертёж сборочный подставки А4

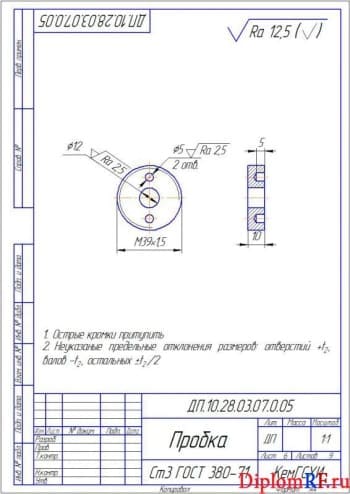

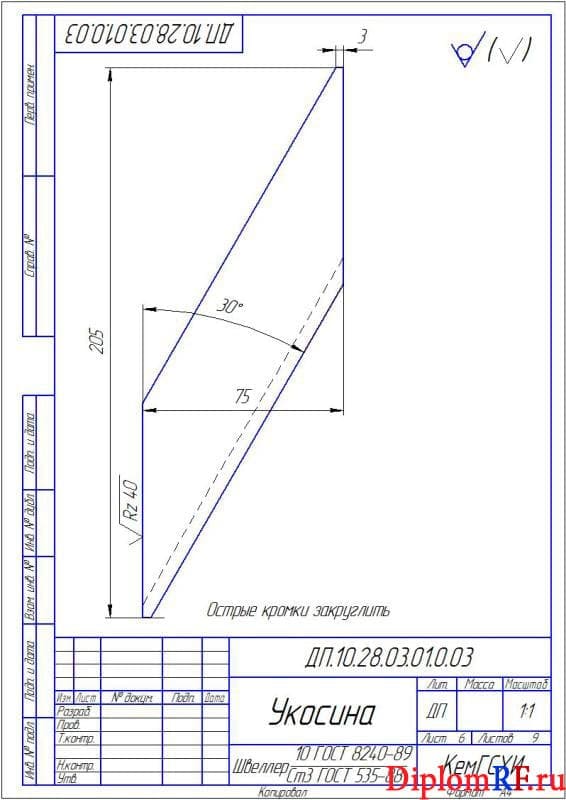

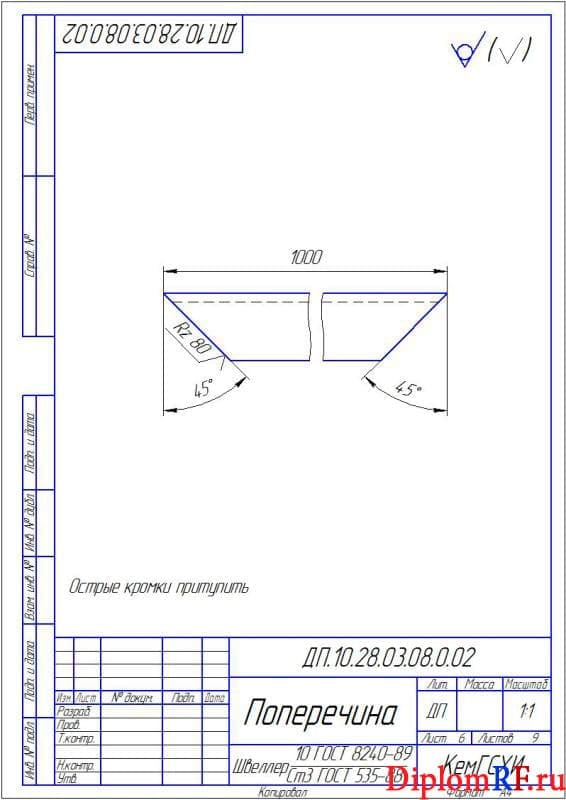

7. Укосина А4

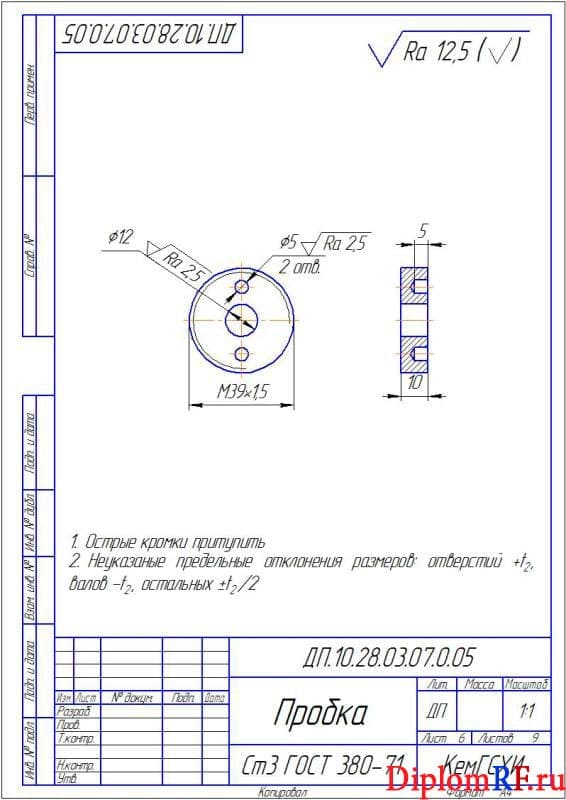

8. Пробка А4

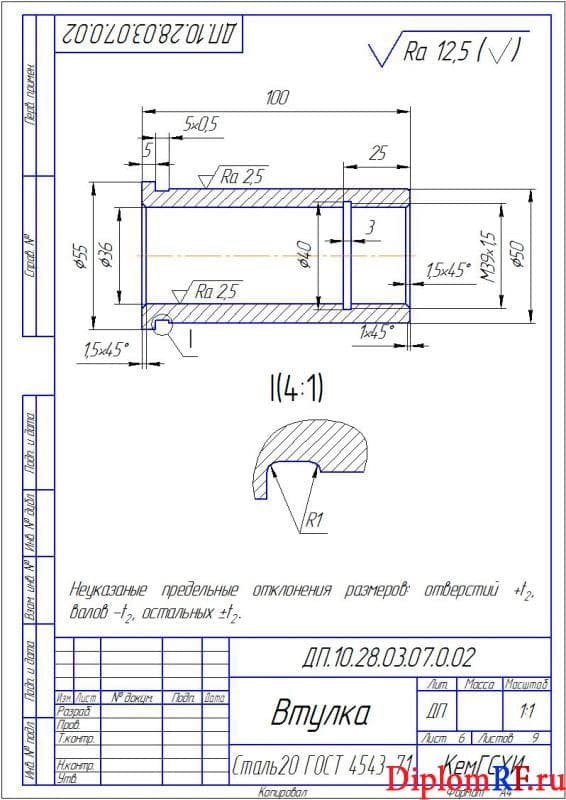

9. Чертёж детали втулка А4

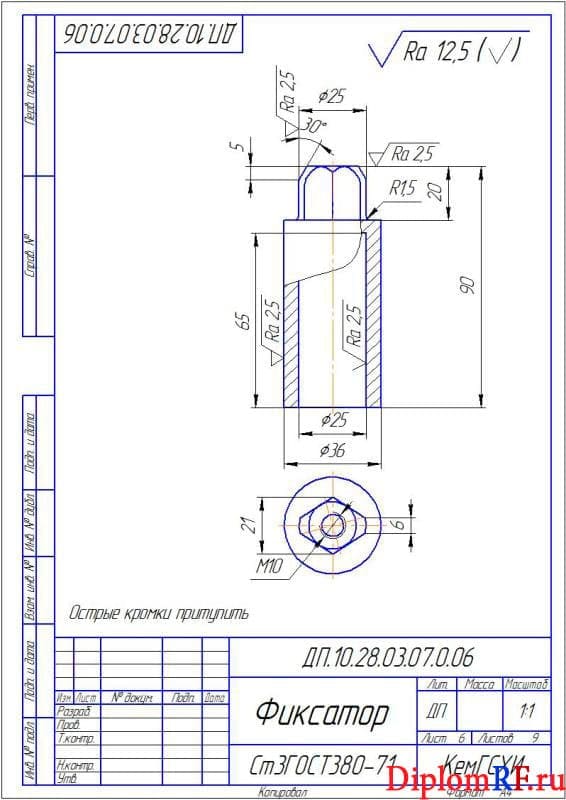

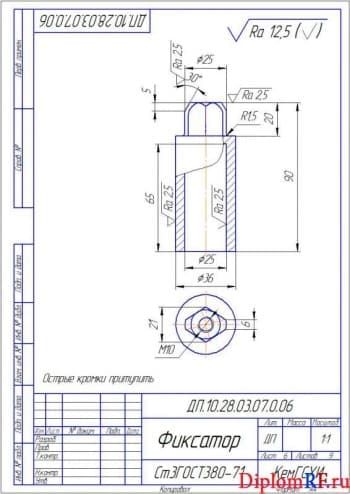

10. Рабочий чертеж фиксатора А4

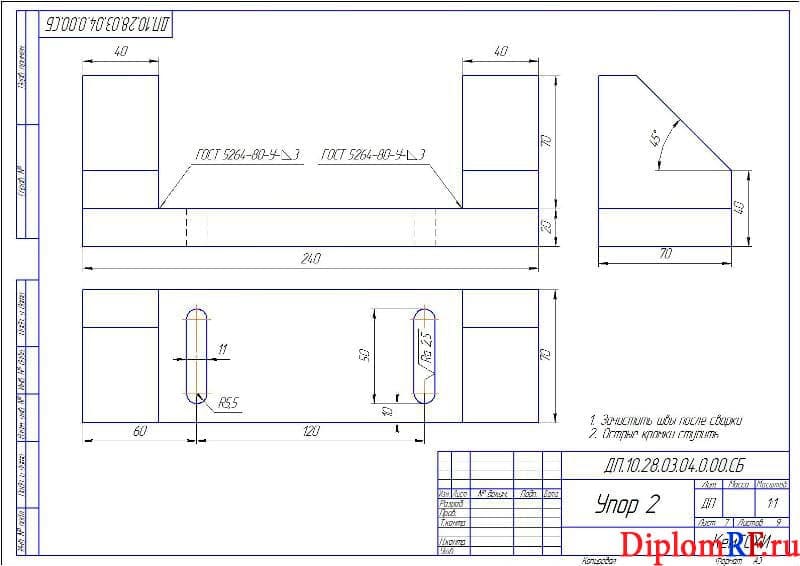

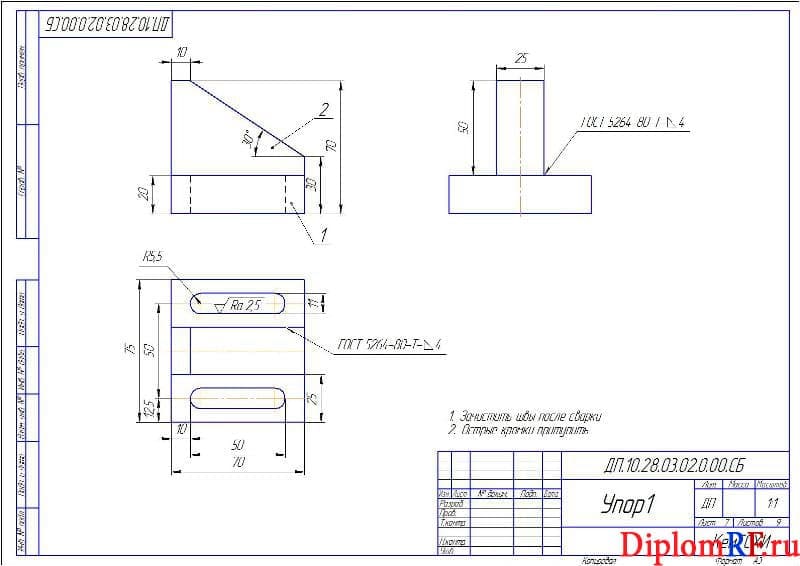

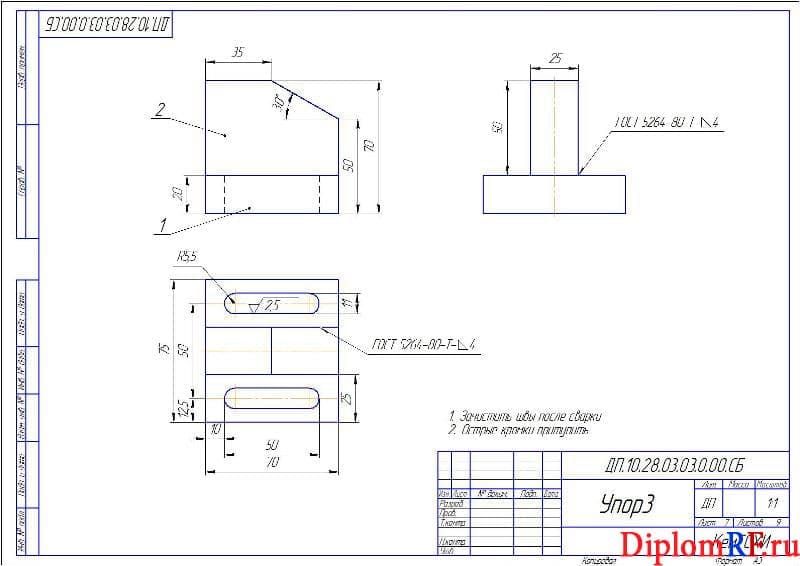

11. Упор стенда в сборе  3хА3

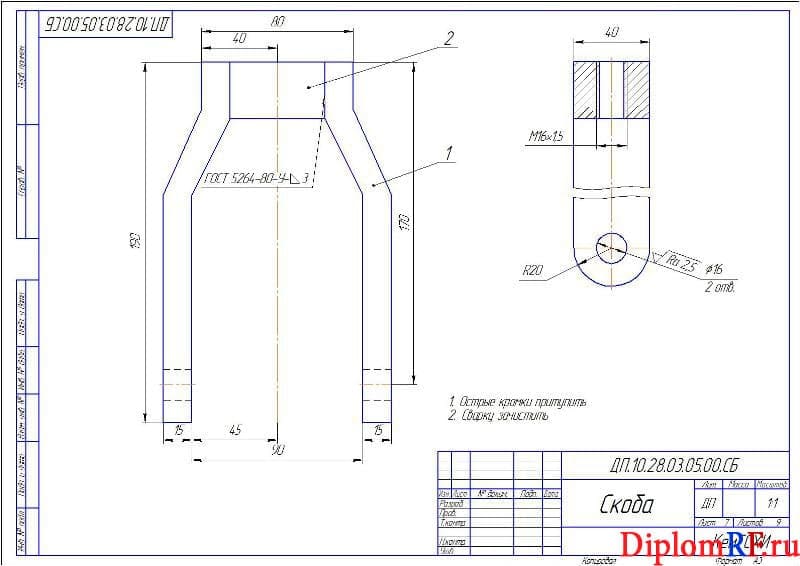

12. Чертёж сборочный скобы А3

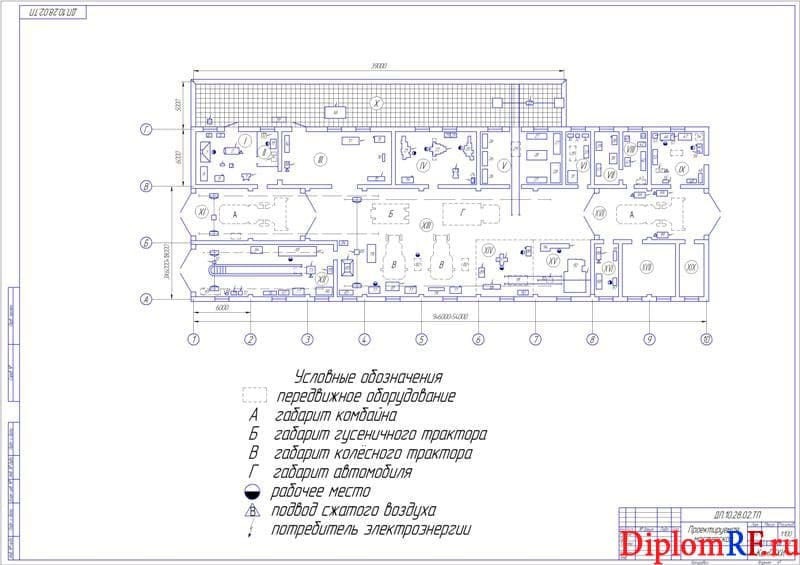

13. План ремонтной мастерской для ТО и ремонта парка машин А1

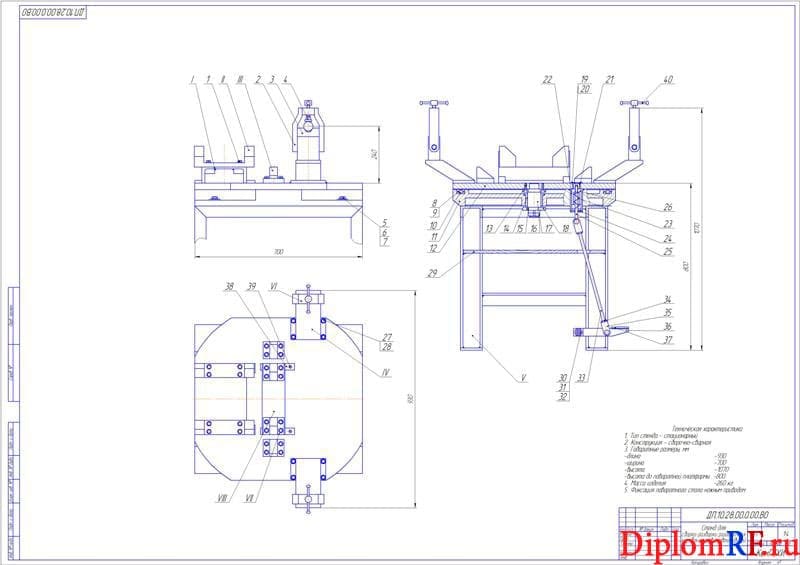

14. общий вид стенда для сборки-разборки раздаточных коробок автомобилей А1

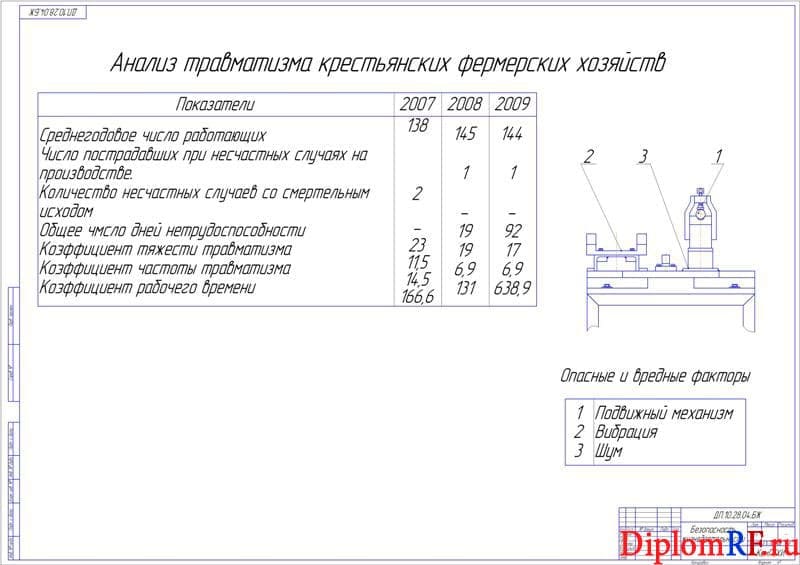

15. Плакат безопасности жизнедеятельности А1
16. Плакат краткой характеристики крестьянских фермерских хозяйств А1

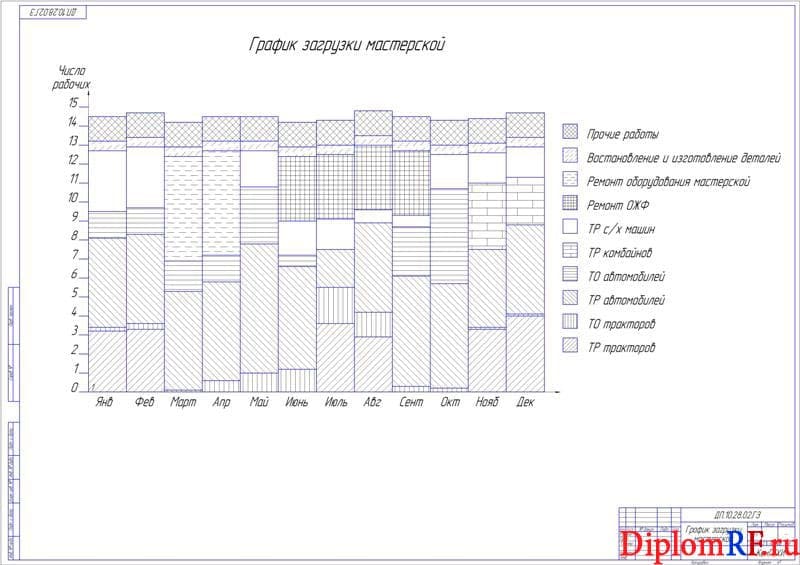

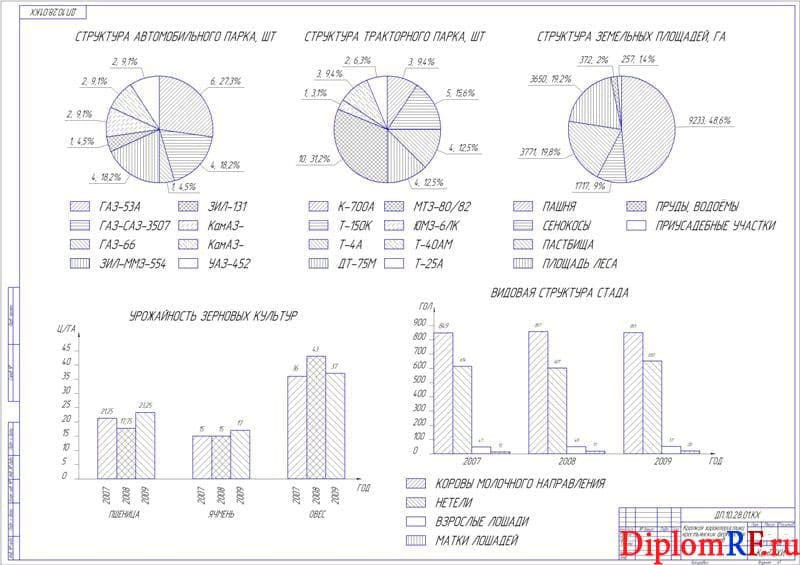

17. График загрузки мастерской по ремонту А1

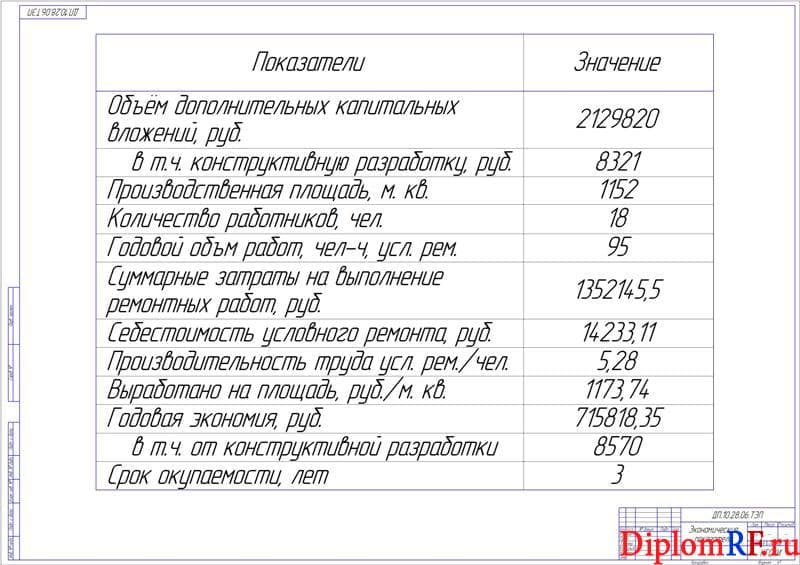

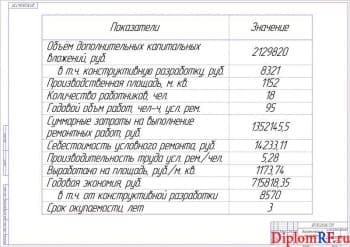

18. Плакат экономических показателей проекта А1

Описание

В представленном дипломной работе выполнена организация мастерской по ремонту техники крестьянских фермерских хозяйств Осиногривской сельской территории Топкинского района. В целях совершенствования производственного процесса ремонтных работ разработан стенд для обеспечения сборочно- разборочных работ раздаточных коробок грузовых автомобилей различных марок.
В ходе изучения целесообразности реконструкции существующей ремонтной мастерской представлена краткая информация о крестьянских фермерских хозяйствах, расположенных в одной сельской местности. Выполнено исследование производственной деятельности этих хозяйств с 2007 года по 2009 год с рассмотрением основных технико-экономических показателей, состава, размера и структуры земельных угодий, показателей производства продукции животноводства и растениеводства, численности работников. Дана оценка показателей работоспособности машинно-тракторного парка с приведением таблицы перечня тракторов, автомобилей и сельскохозяйственной техники и таблицы состава МТП и планируемой наработки. Выполнено описание особенностей существующих ремонтных баз рассматриваемых хозяйств и определены цели и задачи дипломного проектирования.

В ходе технологического расчёта центральной ремонтной мастерской определены количество и трудоемкости ТО и ремонтов по видам техники. Сформированы годовой план и график загрузки мастерской по ремонту. Определена численность работающих с представлением таблицы годового количества производственных рабочих разных профессий и таблицы штата мастерской. Обоснована номенклатура производственных и вспомогательных участков, рассчитана потребность в технологическом оборудовании и определена площадь участков. Выполнена разработка технологических процессов и рассчитаны потребности проектируемой мастерской на производственные и хозяйственные нужды.
В конструкторской части обоснована целесообразность проектной разработки стенда для обеспечения сборочно- разборочных работ раздаточных коробок грузовых автомобилей различных марок. Выполнено описание разрабатываемого устройства, определены функции и область использования предлагаемой разработки. В процессе конструктивных расчётов выполнены прочностной расчет сварочного шва и расчёт болтового соединения. Рассчитана пружина сжатия, определена её жёсткость. Разработаны условия безопасности при эксплуатации установки.

В ходе изучения безопасности жизнедеятельности исследованы показатели травматизма в крестьянских фермерских хозяйствах. Выполнен анализ состояния безопасности труда, производственной санитарии, противопожарной безопасности в рассматриваемых хозяйствах. Разработаны мероприятия по безопасности труда в проектируемой мастерской по ремонту и природоохранные мероприятия.
В экономическом разделе разработана таблица технико-экономических характеристик проектируемой ремонтной базы. Рассчитаны все виды затрат на ремонтные работы и капитальные вложения в разрабатываемый объект. Определена эффективность функционирования мастерской по ремонту. Выполнен расчёт экономических характеристик разработанного стенда с представлением таблицы показателей экономической эффективности разработки.
