Курсовые расчеты рабочих процессов в двигателях внутреннего сгорания

Пояснительная записка (в программе Word) 45 с., 4 табл., 8 рис., 5 источников, 5 приложений
Чертежи (в программе Компас) 6 листов плакатов и чертежей, спецификации 2 листа
ВУЗ НГТУ ФМиАТ

Проект по дисциплине «Технология двигателестроения»

В курсовой работе рассмотрены назначение, маркировка и классификация двигателя, а также схема комбинированного двигателя. Произведены выборы топлива, способа смесеобразования и камеры сгорания, фаз газораспределения, вращательного числа свежего заряда в цилиндре двигателя и форсунки. Проведен анализ уравнения развернутого эффективной мощности. Выбраны основные параметры для расчета рабочего цикла и его показателей, а именно процессов наполнения, сжатия, смесеобразования и сгорания, расширения и процесса впуска, индикаторных показателей, механических потерь в двигателе, эффективных и термодинамических показателей. Определены основные размеры цилиндра. Рассчитана внешняя характеристика скорости. Построены развернутая и свернутая индикаторные диаграммы. Дополнительные материалы: Доклад на  5 листах в программе Word, График зависимости окружного кпд от характеристики на 1 листе в программе Word, Описание комбинированного двигателя на 5 листах в программе Word, Курсовая работа на тему: «Механическая обработка поршня 4М10-100/8» на 16 листах в программе Word, Курсовая работа на тему: «Агрегаты турбонаддува двигателей внутреннего сгорания» на 23 листах в программе Word.

Чертежи

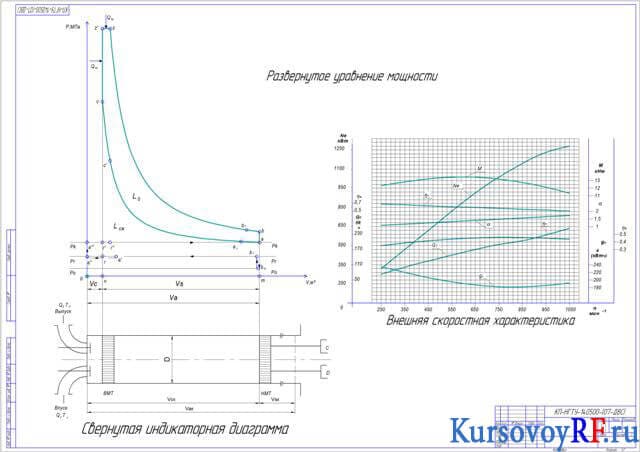

1. Чертеж графиков мощности и скоростной характеристики (формат А1)

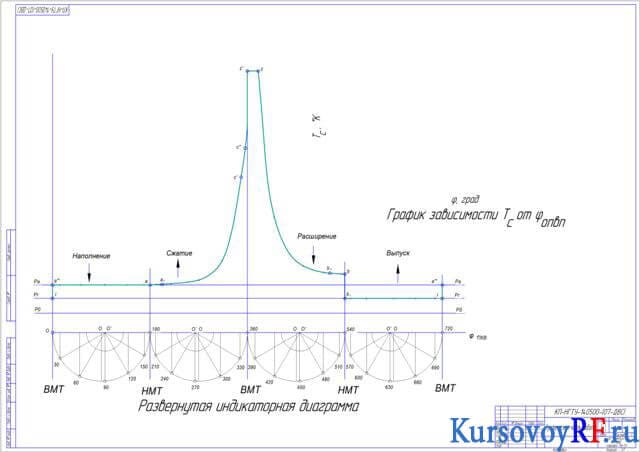

2. Чертеж графической части работы (формат А1)

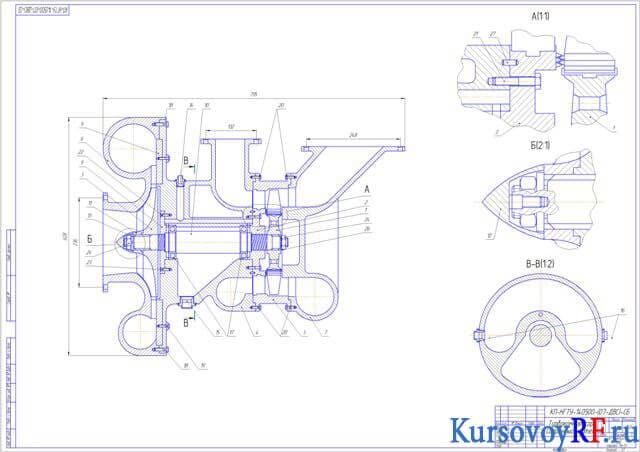

3. Чертеж турбокомпрессора сборочный (формат А1)

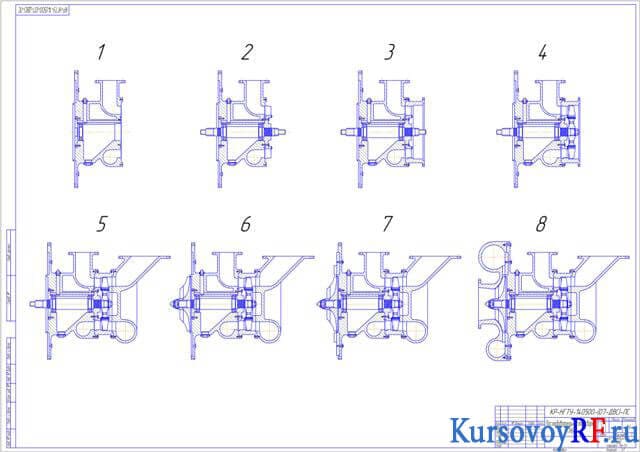

4. Чертеж последовательности сборки ТНА (формат А1)

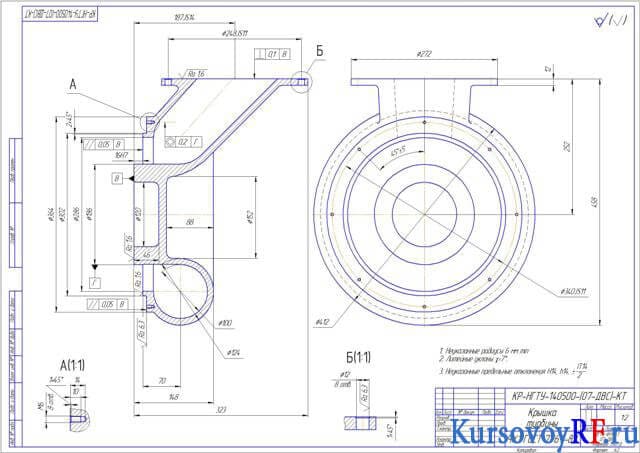

5. Чертеж детали крышка турбины (формат А2)

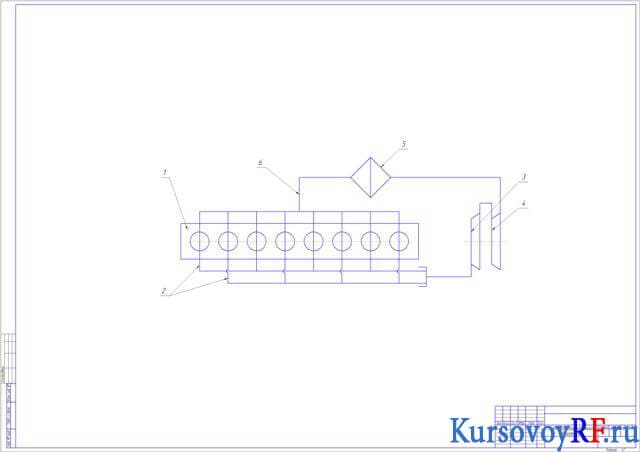

6. Чертеж схемы комбинированного двигателя (формат А1)
