Проектирование автоматизированного электропривода с целью регулирование скорости вращения механизма

Пояснительная записка (в программе Word) 26 с., 5 табл., 17 рис., 4 источника, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ Министерство образования Российской Федерации Уфимский Государственный Авиационный Технический Университет

Проект по дисциплине «Электромеханические системы»

В курсовом проекте дана характеристика современным электроприводам. Разработана функциональная схема САР. Определена мощность электродвигателя. Представлена таблица с параметрами выбранного двигателя. Выполнен расчёт эквивалентного момента. Приведена схема нагрузочной диаграммы двигателя. Выбраны составляющие электропривода – двигатель, тахогенератор, трансформатор, тиристорный преобразователь. Представлены таблицы с техническими данными выбранных элементов. Выполнена структурная схема двигателя. Определены передаточные функции тахогенератора, датчика тока, тиристорного преобразователя. Определён коэффициент разомкнутой системы. Выполнены графики переходных процессов в контурах тока, скорости. Проведён анализ качества переходных процессов.

Чертежи

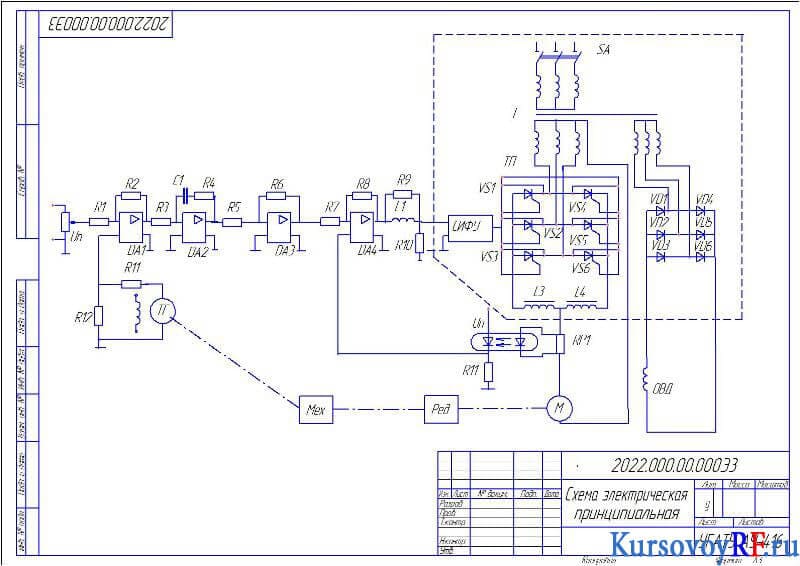

1. Чертеж схемы электрической принципиальной (формат А3)
