Разработка автоматизированного электропривода следящей системы при максимальной скорости задающего сигнала

Код: 02.01.01.04.30
147 рублей
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 26 с., 5 табл., 22 рис., 4 источника, 12 приложений
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 3 листа
ВУЗ Уфимский Государственный Авиационный Технический Университет

Проект по дисциплине «Электромеханические системы»

В курсовом проекте заданы исходные данные для проектирования. Выполнена функциональная схема САР положения. Выбрана мощность электродвигателя методом эквивалентных величин. Приведены таблицы с техническими данными составляющих элементов электропривода. Выполнена проверка выбранного электропривода. В ходе   определения передаточных функций рассчитаны сопротивление, индуктивность обмотки трансформатора, сопротивление якоря двигателя, сопротивление тиристора, момент инерции двигателя.  Выполнена структурная схема электродвигателя. Рассмотрены контуры тока, скорости, положения, выполнен расчёт регуляторов. Представлена структурная схема САР положения. Выполнены графики переходных процессов. Дополнительные материалы: приложены 3файла MDL - Vot.mdl; kontur_toka.mdl; kontur_skorosti.mdl.
Приложен 1файл в MCD - Zulja.mcd.
Приложен 1файл в JPG - ZULJA.JPG
Приложен 1файл в FRW – чертёж схемы электрической
Приложены 4 точечных рисунка.
Приложен файл Расчёт параметров регуляторов на 1листе в Word
Приложена Новая папка (в ней Расчёт параметров регуляторов на 1листе в Word и спецификация на 1листе).

Чертежи

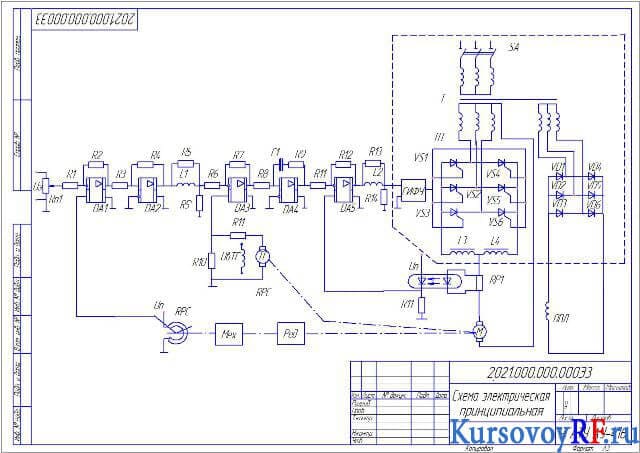

  1. Чертеж схемы электрической принципиальной (формат А3)

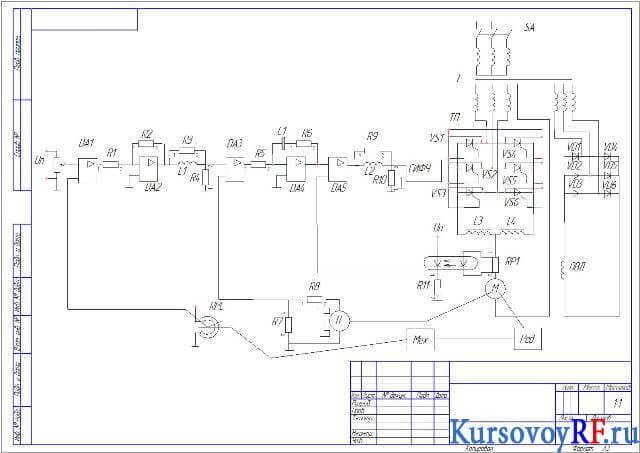

  2. Чертеж схемы (формат А3)
