Курсовой проект по разработке редуктора с цилиндрической косозубой и прямозубой передачей

Содержание

Курсовой проект по дисциплине: «ДМ и ПТМ»

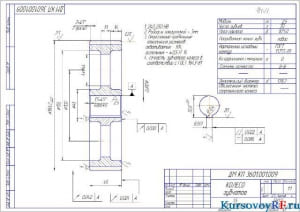

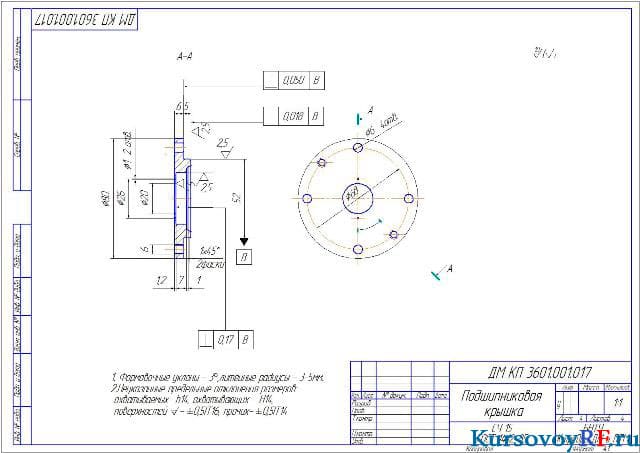

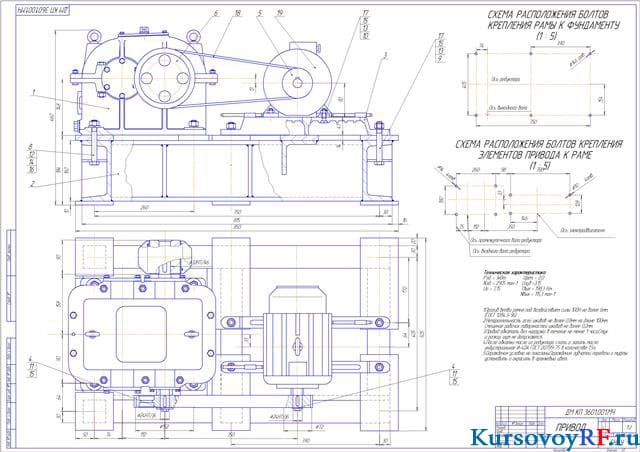

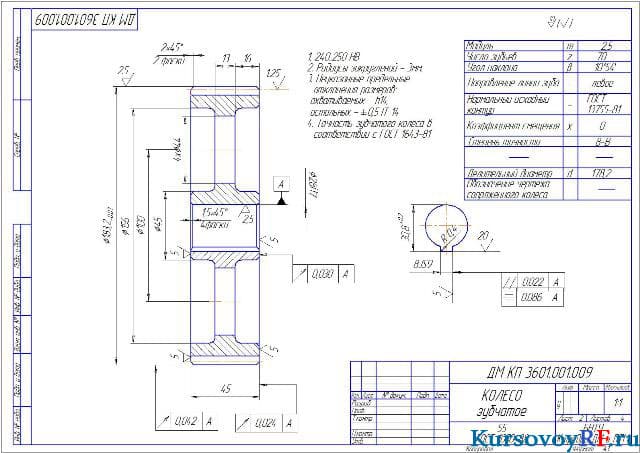

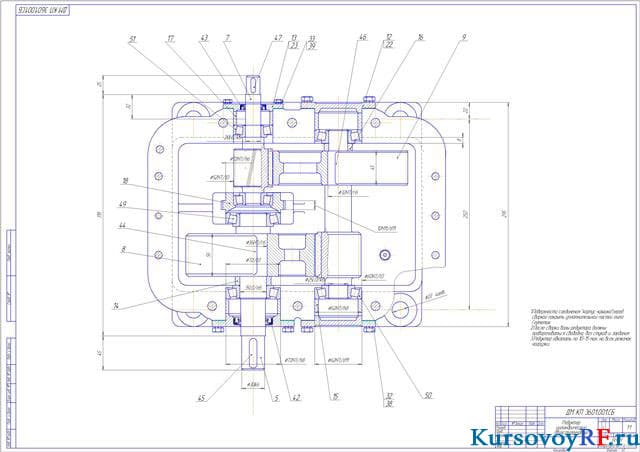

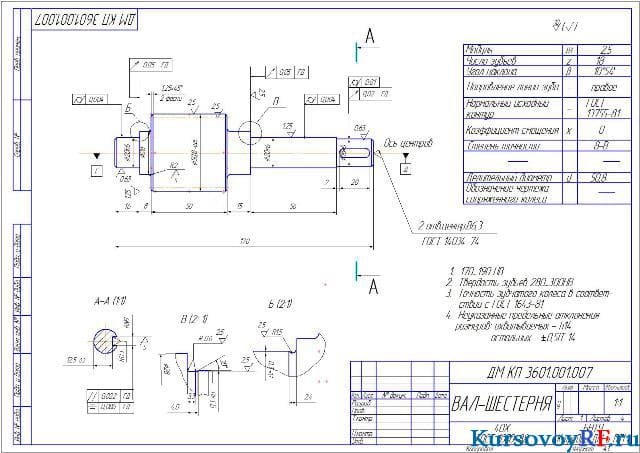

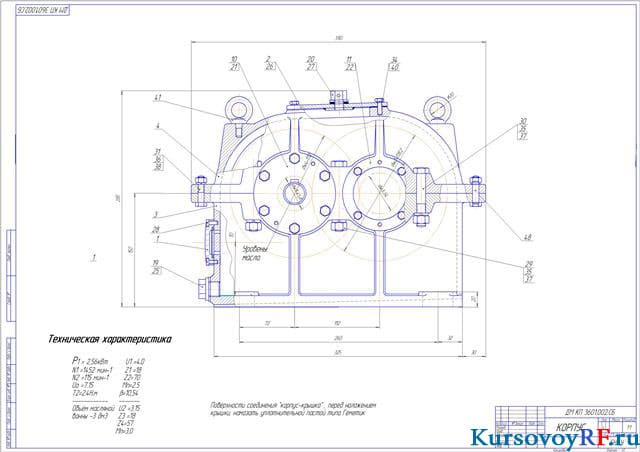

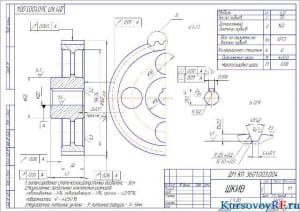

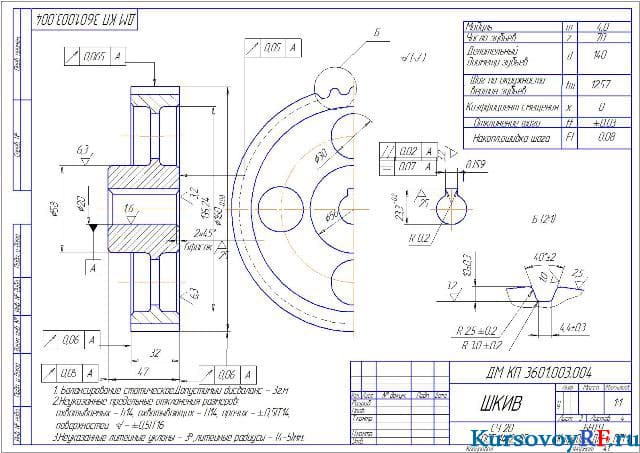

В курсовой работе представлен расчет привода и выбор двигателя с определением мощности на валу, коэффициента КПД, частоты вращения, силовые и кинематические параметры валов. Выполнен расчет диаметров валов. Представлено назначение подшипников качения. Сделан расчет цилиндрической прямозубой и косозубой передач, где представлен выбор материала и вид термической обработки с определением контактных допустимых напряжений, с проверочными расчетами, а также выбор параметров передачи и расчет межосевого расстояния. Выполнен эскизный проект редуктора с расчетами элементов корпуса, а так же расчет валов по эквивалентному моменту с представлением эскизных эпюр валов. Сделан расчет валов на усталостную прочность с помощью коэффициента запаса прочности. Представлен выбор и расчет муфт и шпоночных соединений. Выполнен расчет подшипников и проектирование элементов редуктора. Представлены допуски и посадки деталей редуктора. Описаны способы смазки передач и подшипников качения. Представлена детальная сборка редуктора. Графически отображен сборочный чертеж редуктора цилиндрического двухступенчатого с чертежами деталей элементов редуктора.
Дополнительные материалы: эпюры в формате Компас – 4 листа (представлены в пояснительной записке).
