Техническое курсовое проектирование электродвигателя синхронного трёхфазного

Пояснительная записка (в программе Word) 59 с., 6 табл., 11 рис., 5 источников, 1 приложение
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ Воронежский государственный технический университет

Проект по дисциплине «Конструкции, расчёт, проектирование, потребительские свойства электромагнитных устройств и электромеханических преобразователей»

В курсовом проекте дана характеристика синхронных машин. Для разработки проекта рассмотрены синхронные машины общего назначения в защищенном исполнении с горизонтальным исполнением вала. Разработаны номинальные параметры, определены размеры статора, зубцовое деление. Представлены спецификация паза статора и его эскиз. Построена схема обмотки одной фазы статора и звезда пазовых ЭДС. Рассчитаны значения воздушного зазора и полюсов ротора. Выполнен расчёт пусковой обмотки и магнитной цепи. На основе результатов расчёта магнитной цепи построена характеристика холостого хода. Рассчитаны  параметры обмотки статора для установившегося режима, МДС обмотки возбуждения при нагрузке. Построены векторная диаграмма для номинальной нагрузки и характеристики намагничивания. Выполнен расчёт обмотки возбуждения. Представлен эскиз междуполюсного окна. Рассчитаны массы активных материалов, потери и КПД. Проведён температурный расчёт обмотки статора. Рассчитаны характеристики  двигателя : угловые, U – образные, рабочие, пусковые. Результаты расчёта характеристик сведены в таблицы. Дополнительные материалы: приложен файл Курсовой.xmcd.

Чертежи

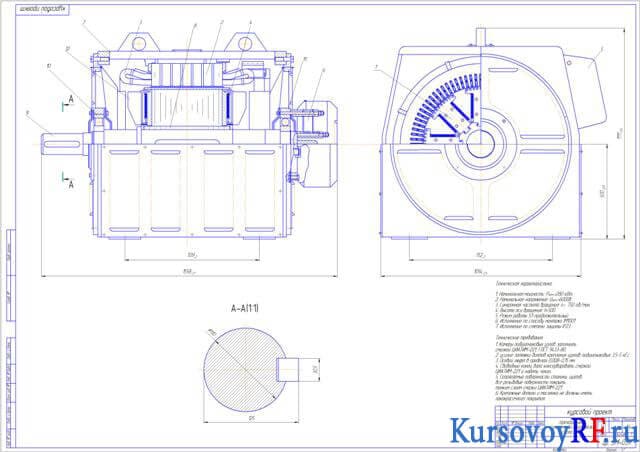

1. Чертеж трёхфазного синхронного двигателя серии СД2 (формат А1)

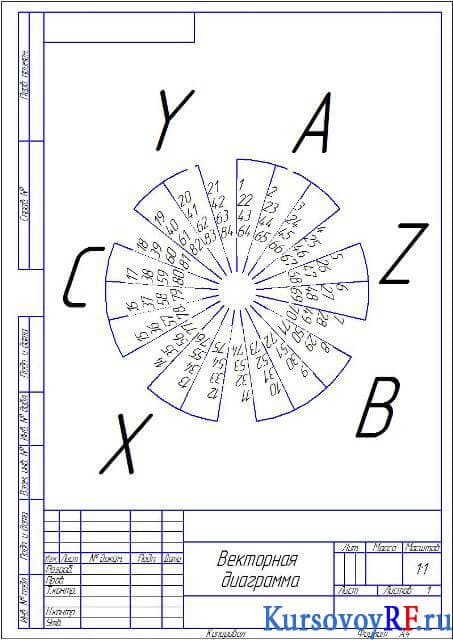

2. Чертеж векторной диаграммы (формат А4)

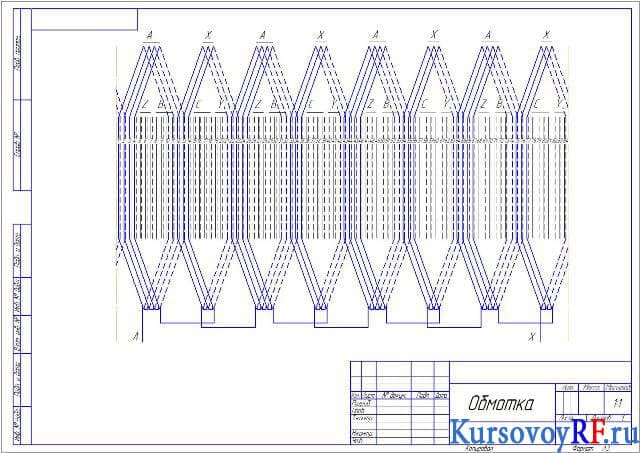

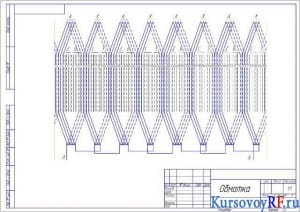

3. Чертёж обмотки (формат А3)

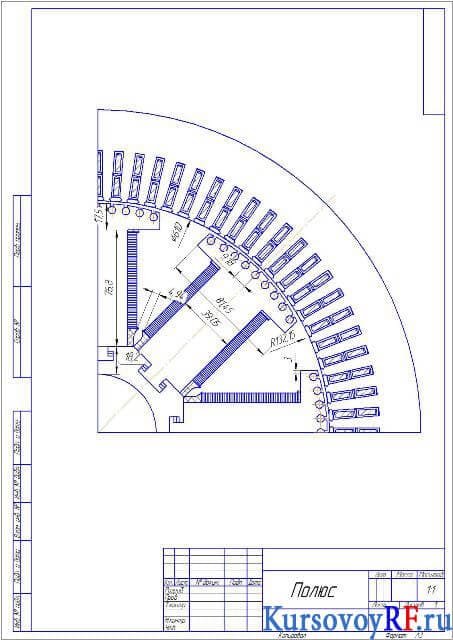

4. Чертёж полюса (формат А3)
