Курсовой расчет параметров генератора синхронного серии СГ-2

Пояснительная записка (в программе Word) 52 с., 3 табл., 4 рис., 2 источника, 0 приложений
Чертежи (в программе Компас) 2 листа плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте все расчёты произведены с учётом предоставленных исходных данных. Рассчитаны размеры, материалы, конфигурация магнитной цепи синхронной машины. По таблице выбрана  двухслойная петлевая обмотка статора с жёсткими секциями, выполнен её расчёт. Произведён расчёт пусковой обмотки. Рассчитана суммарная МДС магнитной цепи. Результаты параметров  холостого хода представлены в таблице, построен график сравнения расчётной и нормальной характеристик холостого хода. Выполнен расчёт активного и индуктивного сопротивления обмотки статора. Представлена диаграмма расчёта магнитной цепи при нагрузке. Рассчитаны параметры и постоянные времени обмоток. Рассчитаны  КПД при номинальной нагрузке и суммарные потери.  Построен график угловой характеристики машины. Произведены тепловые расчёты обмоток статора, возбуждения, вентиляционный расчёт. Рассчитана суммарная масса машины и суммарный динамический момент инерции ротора.

Чертежи

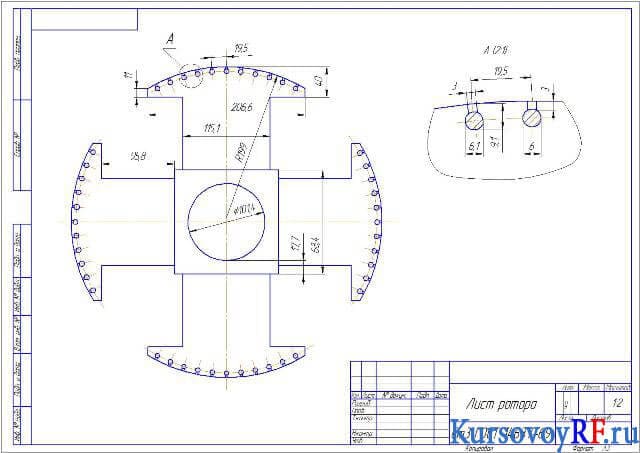

1. Чертеж деталь листа ротора (формат А3)

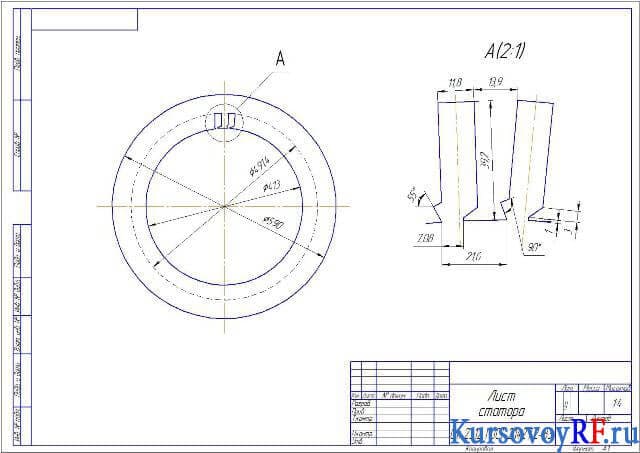

2. Чертеж деталь листа статора (формат А3)
