Курсовое проектирование асинхронного двигателя с короткозамкнутым ротором

Пояснительная записка (в программе Word) 48 с., 4 табл., 13 рис., 4 источника, 2 приложения
Чертежи (в программе Автокад) 1 лист плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте дана характеристика асинхронным двигателям, представлены исходные данные для проектирования согласно заданию.Определены главные размеры электродвигателя – внутренний диаметр и длина сердечника статора. Разработаны конструкции сердечника статора и ротора проектируемого двигателя, рассчитаны обмотки статора и короткозамкнутого ротора. Определены параметры магнитной цепи асинхронного двигателя,  исходя из  МДС для воздушного зазора между ротором и статором, МДС для зубцов статора и ротора, МДС для спинки ротора и статора. Определены активные и индуктивные сопротивления статора и ротора, необходимые для расчёта и  построения круговых диаграмм.  Рассчитаны режимы холостого хода и номинальный. Рабочие характеристики рассчитаны аналитическим методом  и определены по круговой диаграмме. Выполнен расчёт максимального момента асинхронного двигателя. Охарактеризованы значения начальных пускового тока и момента. Рассчитана надёжность проектируемого двигателя, исходя из надёжности обмотки статора. В заключении выполнено  сравнение  показателей спроектированного  двигателя  и   аналогичного, выпускаемого  серийно,  двигателя  4A200M4У3. Дополнительные материалы: приложен файл:  расчёт  на 2 листах в Excel.
Приложен файл чертежа проектируемого асинхронного двигателя с короткозамкнутым ротором на 1листе в PDF.

Чертежи

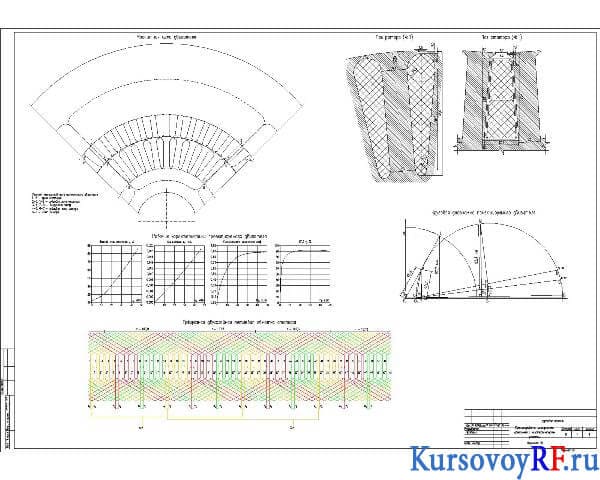

1. Чертеж проектируемого асинхронного двигателя с короткозамкнутым ротором (формат А1)
