Курсовой расчёт асинхронного двигателя с учётом исходных данных

Пояснительная записка (в программе Word) 29 с., 3 табл., 4 рис., 1 источник, 2 приложения
Чертежи (в программе Автокад) 4 листа плакатов и чертежей
ВУЗ Казанский государственный энергетический университет

Проект по дисциплине «Электрические машины»

В курсовом проекте даны исходные данные для расчёта асинхронного двигателя. Произведён выбор главных размеров. Определено число пазов статора, сечение эффективного проводника обмотки статора. Рассчитаны размеры зубцовой зоны статора и воздушного зазора. Представлены рисунки пазов статора и ротора с размерами. Выполнено соответствие рассчётного  коэффициента  заполнения паза  рекомендованному значению для ручной укладки обмоток. Выполнен расчёт ротора и магнитной цепи. Разработаны параметры рабочего режима. Рассчитаны основные потери в стали статора, поверхностные потери в роторе, пульсационные потери в зубцах ротора, механические потери. Составлены таблицы рабочих и пусковых  характеристик проектируемого двигателя. Выполнен  тепловой расчёт. Проверены  условия охлаждения двигателя. Дополнительные материалы: 1. файл mathcad.xmcd с расчетами  2.расчётные таблицы и графики  на 11листах в Word.

Чертежи

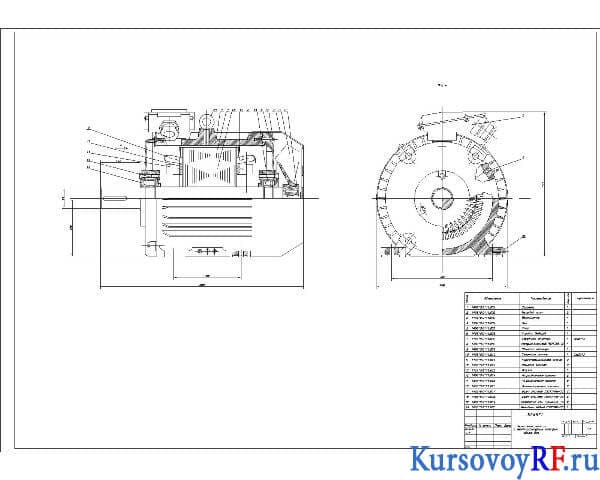

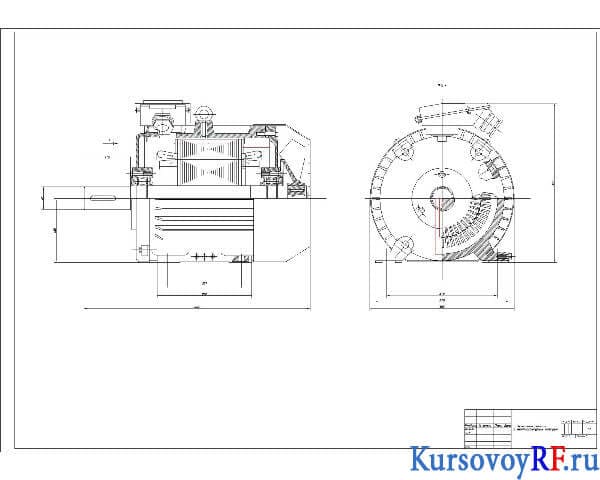

1. Чертеж общего вида асинхронного двигателя с короткозамкнутым ротором (формат 2хА1)

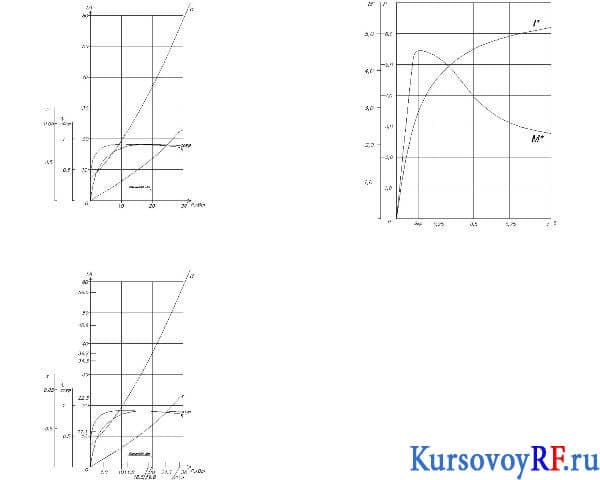

2. Чертёж графиков-номограмм

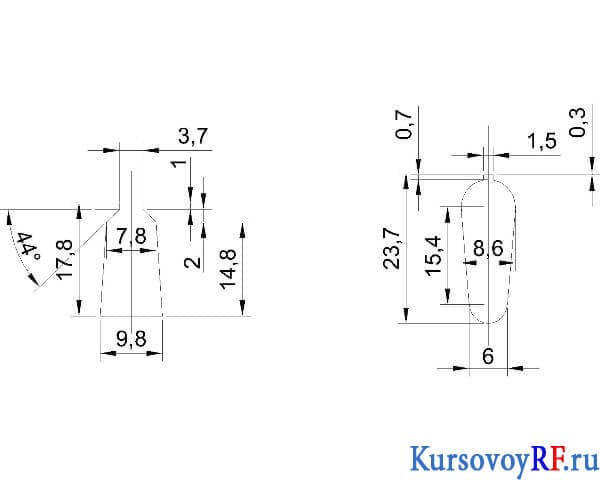

3. Чертёж расчетных схем пазов
