Разработка подвески ходовой части гусеничного трактора ВТ-100Д

Код: 01.01.02.10.10

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Подвеска, Гидравлический, Трактор, Гусеничный, Амортизатор

Пояснительная записка (в программе Word) 170 с., 27 рис., 60 табл., 17 источника
Чертежи (в программе Автокад) 13 листов плакатов и чертежей
ВУЗ ВолгГТУ
Спецификация 5 листов

Содержание

1 Часть конструкторская
1.1 Описание конструкций известных
1.1.1 Трактор базовый ВТ–100Д
1.1.2 Задание техническое
1.1.3 Гидроамортизатор трактора Т-150
1.1.4 Гидроамортизатор трактора Т-150К
1.1.5 Амортизатор гидропневматичекий подвески автомобиля
1.1.6 Амортизатор гидравлический с температурным ограничителем
1.1.7 Амортизатор гидропневматичекий подвески средства транспортного
1.1.8 Амортизатор гидравлический телескопический подвески средства транспортного
1.1.9 Амортизатор телескопический
1.2 Анализ сравнительный приведенных конструкций
1.3 Конструкция предлагаемая амортизатора гидравлического с температурным ограничителем
1.4 Расчет давления в амортизаторе с учетом канала дополнительного перепуска жидкости
1.5 Расчет пружины, устанавливаемой в каретке подвески трактора ВТ-100Д
1.6 Расчет коробки переключения передач трактора ВТ-100
1.6.1 Определение нагрузок расчетных
1.6.2 Подшипники
1.6.3 Частоты вращения валов на передачах отдельных
1.7 Расчет шестерен
1.7.1 Частоты вращения шестерен на передачах отдельных
1.7.2 Расчет на прочность контактную
1.7.3 Расчет зубьев на прочность при изгибе
1.8 Расчет валов
1.8.1 Расчет валов КПП
1.9 Расчет передачи главной трактора ВТ-100
1.9.1 Расчет параметров геометрических
1.9.2 Определение частоты вращения шестерен на передачах отдельных
1.9.3 Расчет на прочность контактную
1.9.4 Расчет зубьев на прочность при изгибе
1.10 Характеристика тяговая трактора ВТ-100Д
2 Раздел технологический
2.1 Описание узла и назначение детали
2.2 Оценка технологичности детали
2.3 Расчет цепи сборочной размерной
2.3.1 Способ «максимум-минимум»
2.3.2 Метод вероятностный
2.4 Подбор вида и метода изготовления заготовки
2.5 Подбор баз технологических
2.6 Подбор способов обработки
2.7 Маршрут технологический обработки и подбор типа оборудования, приспособлений и инструмента
2.8 Припуски на обработку механическую
2.9 Режимы резания и нормы времени штучного
3 Раздел экономический
3.1 Организация процесса исследования и проектирования
3.2 Исследования маркетинговые
3.3 Оценка экспертная уровня конкурентоспособности товара
3.4 Затраты на проведение исследования и проектирования
3.5 Себестоимость цены изделия спроектированного
3.6 Оценка эффективности экономической проекта
3.7 Оценка доходности проекта
3.8 Показатели проекта технико-экономические
4 Раздел охраны труда
4.1 Повышение трудовых условий
4.2 Пожаробезопасность
4.3 Техника безопасности
4.4 Защита среды окружающей
Список библиографический

Состав чертежей

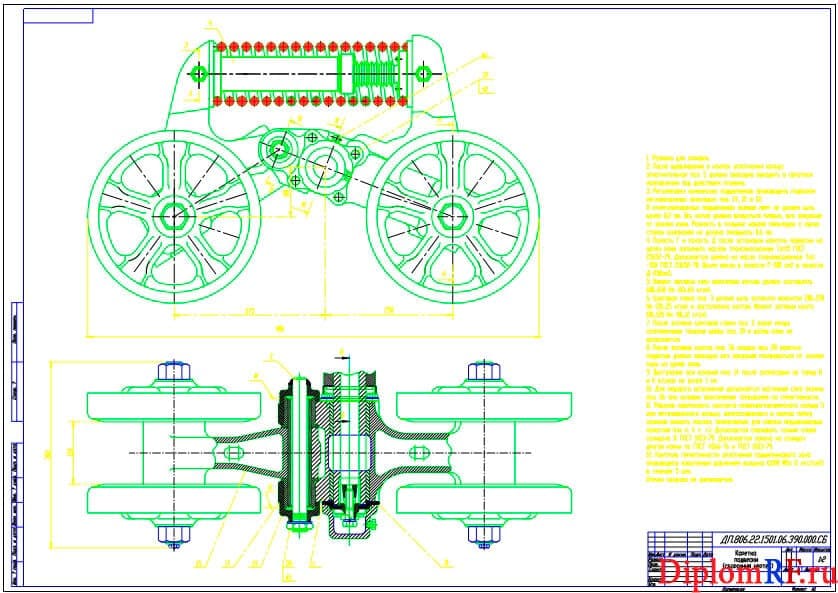

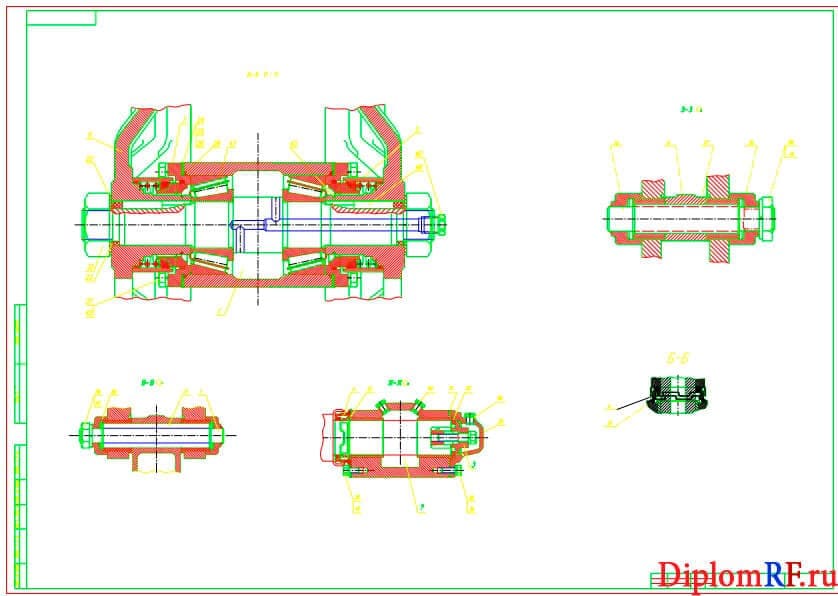

Чертеж каретки подвески А1

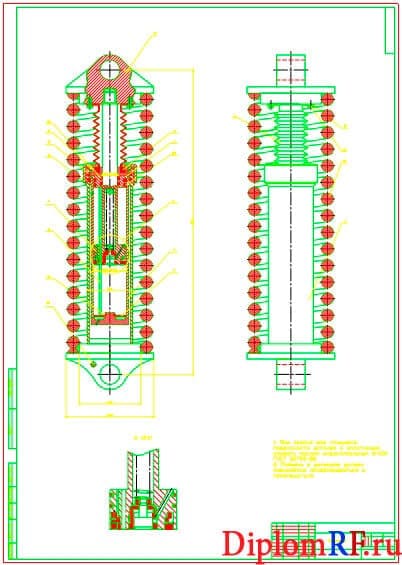

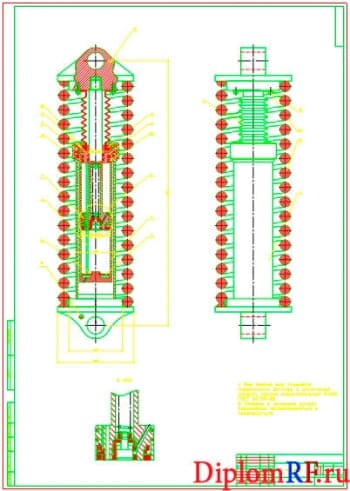

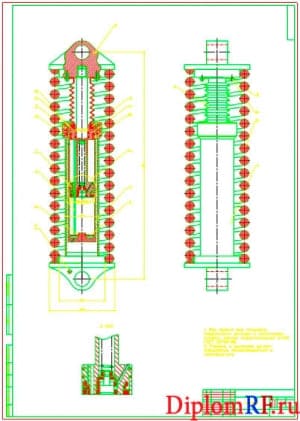

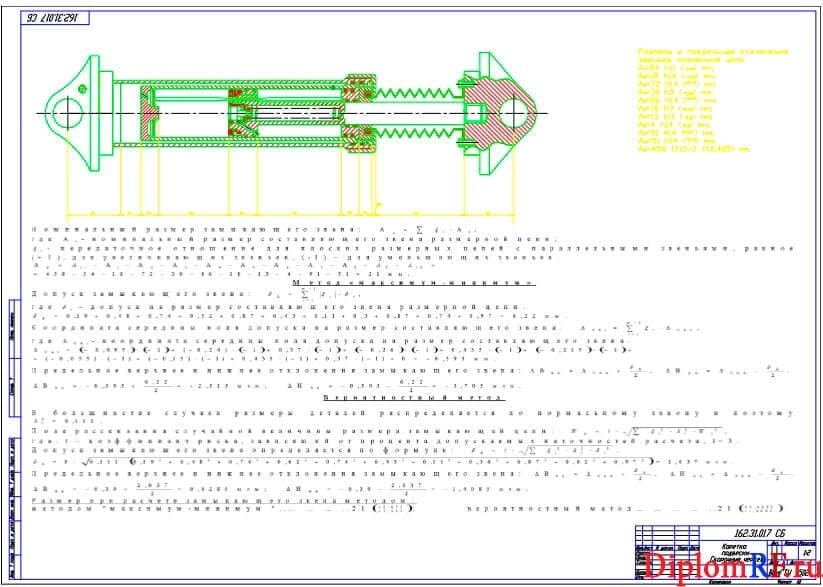

Амортизатор в сборе А1

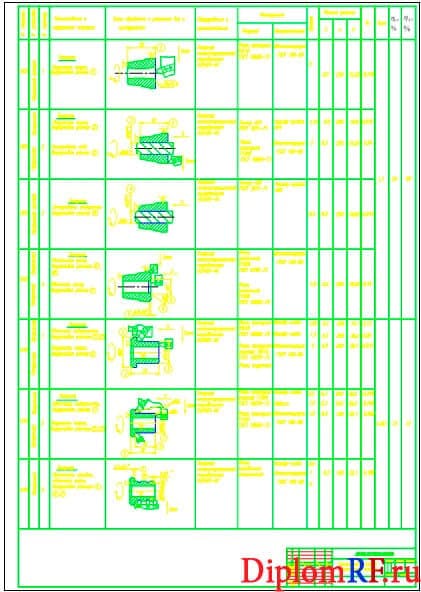

Технологический процесс производства стакана А1

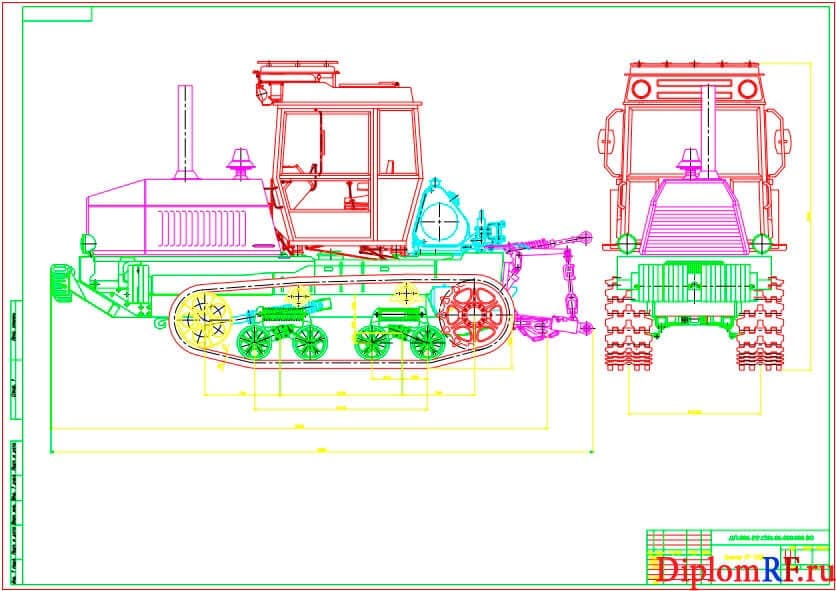

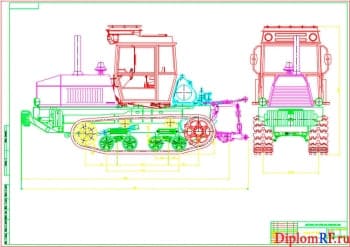

Чертеж общего вида трактора ВТ-100Д А1

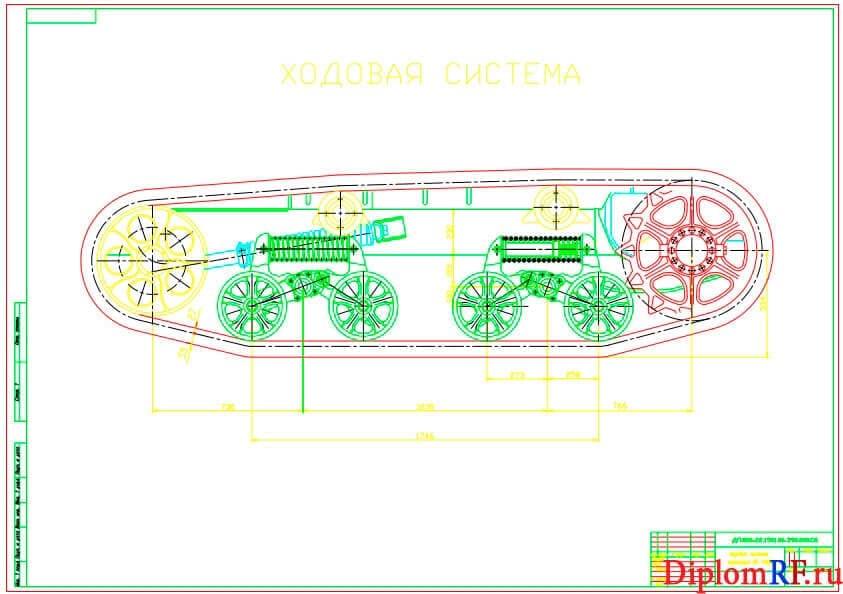

Ходовая система трактора А1

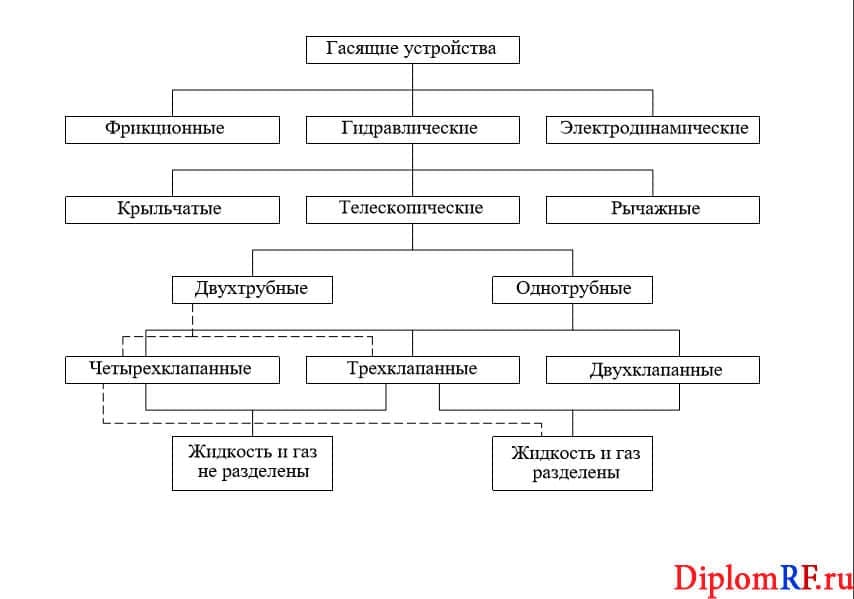

Плакат классификации гасящих устройств А1

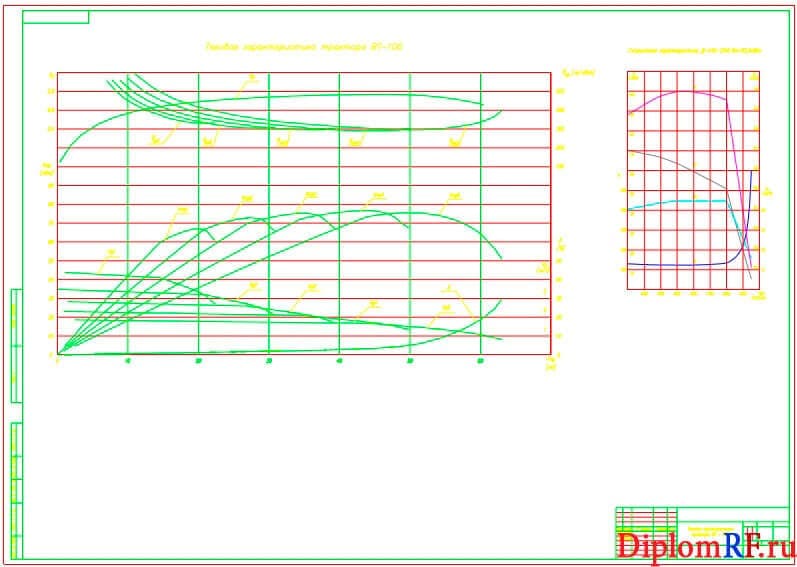

Показатели тяговой характеристики трактора ВТ-100 А1
Чертеж сборочный каретки амортизатора А1
Картека подвески в сборе А1

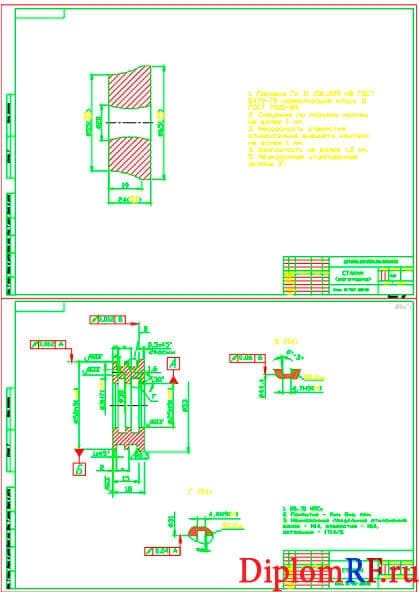

Чертеж детали стакан А1

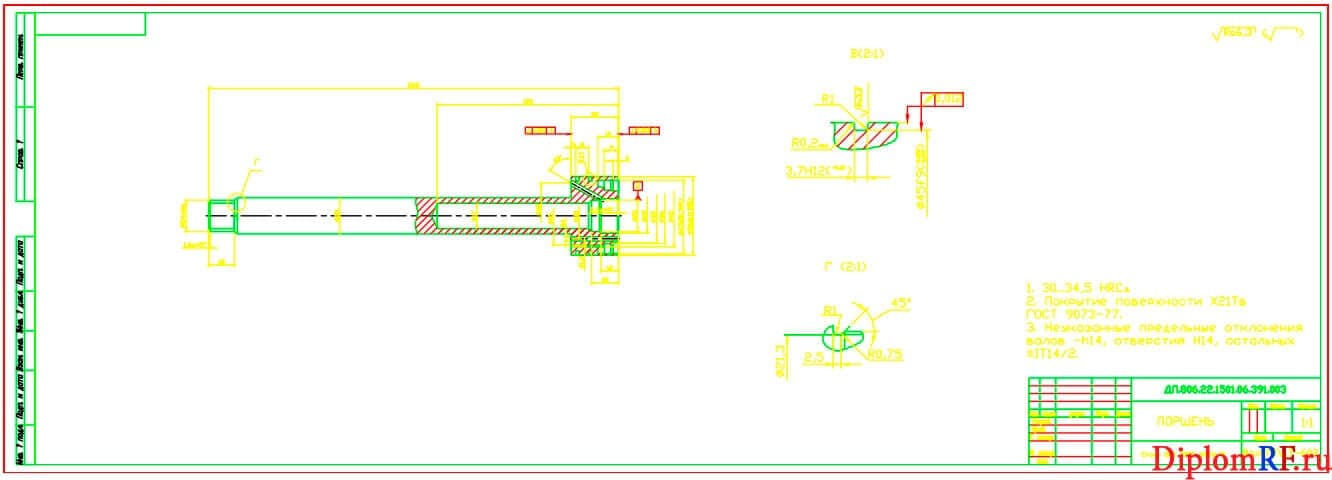

Рабочий чертеж поршня А2х2

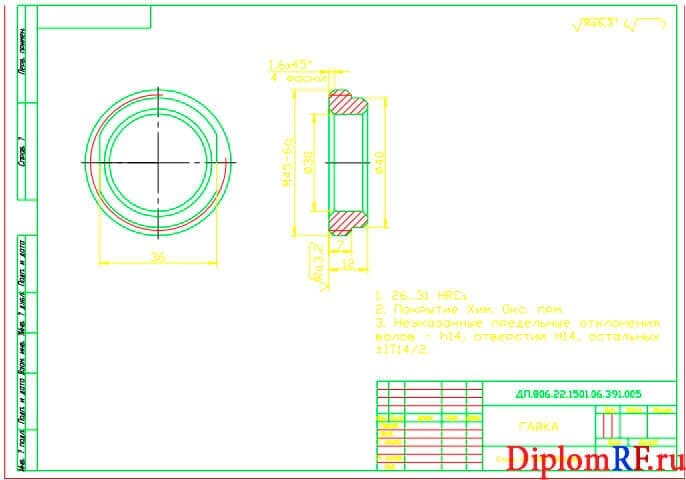

Чертеж детали гайка А3

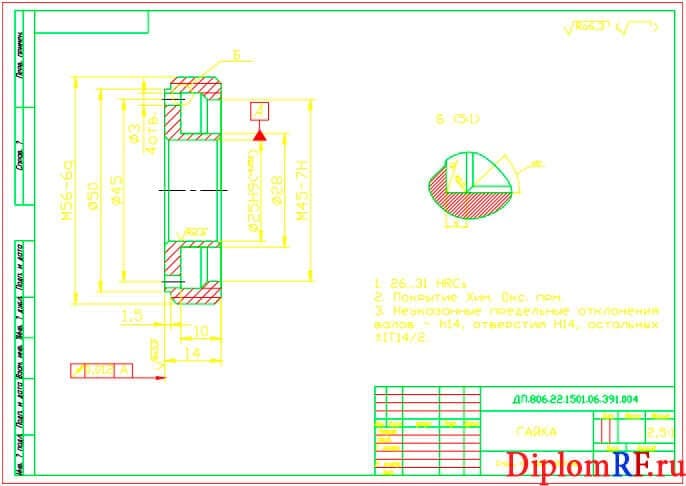

Чертеж гайки А3

Описание

В дипломной работе разработана подвеска с амортизатором гидравлическим для гусеничного трактора тягового сельскохозяйственного.
В части конструкторской приведено описание конструкций известных. Выполнено задание техническое. Рассмотрены: гидроамортизатор трактора, гидроамортизатор, амортизатор гидропневматичекий подвески автомобиля, амортизатор гидравлический с температурным ограничителем, амортизатор гидропневматичекий подвески средства транспортного, амортизатор гидравлический телескопический подвески средства транспортного, амортизатор телескопический. Проведен анализ сравнительный приведенных конструкций.

Описана конструкция предлагаемая амортизатора гидравлического с температурным ограничителем. Произведены следующие расчеты: давления в амортизаторе с учетом канала дополнительного перепуска жидкости; пружины, устанавливаемой в каретке подвески трактора ВТ-100Д; коробки переключения передач трактора ВТ-100; нагрузок расчетных; подшипников; частоты вращения валов на передачах отдельных; шестерен; частоты вращения шестерен на передачах отдельных; расчет на прочность контактную; зубьев на прочность при изгибе; валов; валов КПП; передачи главной трактора ВТ-100; параметров геометрических; частоты вращения шестерен на передачах отдельных; расчет на прочность контактную; зубьев на прочность при изгибе. Рассчитана характеристика тяговая трактора ВТ-100Д.

В разделе технологическом дано описание узла и назначение детали. Проведена оценка технологичности детали. Выполнен расчет цепи сборочной размерной. Рассмотрены такие методы как «максимум-минимум» и метод вероятностный. Осуществлен подбор вида и метода изготовления заготовки, подбор баз технологических, подбор способов обработки. Разработан маршрут технологический обработки и подбор типа оборудования, приспособлений и инструмента. Определены припуски на обработку механическую, режимы резания и нормы времени штучного.
В экономическом разделе рассмотрена организация процесса исследования и проектирования.

Проведены исследования маркетинговые. Дана оценка экспертная уровня конкурентоспособности товара. Определены: затраты на проведение исследования и проектирования; себестоимость цены изделия спроектированного; эффективность экономическая проекта; показатели проекта технико-экономические. Дана оценка доходности проекта.
В разделе охрана труда описано повышение трудовых условий, пожаробезопасность, техника безопасности и защита среды окружающей.
В части графической дипломного проекта представлены следующие чертежи: каретки подвески, амортизатора, процесса технологического производства стакана, трактора ВТ-100Д, системы ходовой трактора, классификации гасящих устройств, характеристики тяговой трактора ВТ-100, каретки амортизатора, детали стакан, детали поршень и детали гайка.
