Топливозаправочный пункт АТП с разработкой установки по очистке резервуаров

Состав чертежей

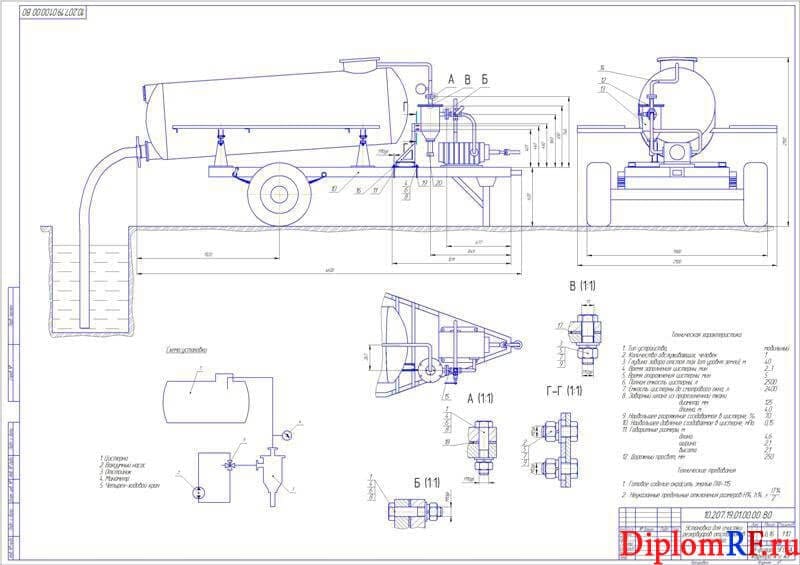

1. Общий вид установки для очистки резервуаров отстойников от осадка А1

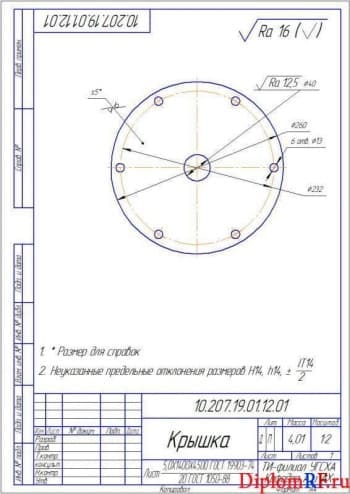

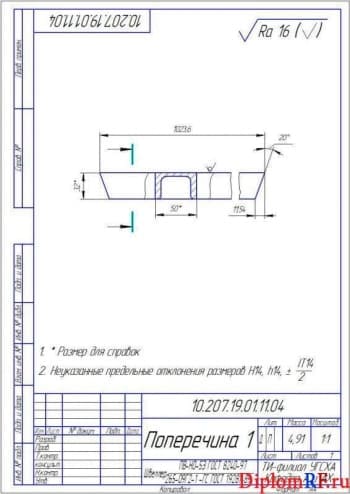

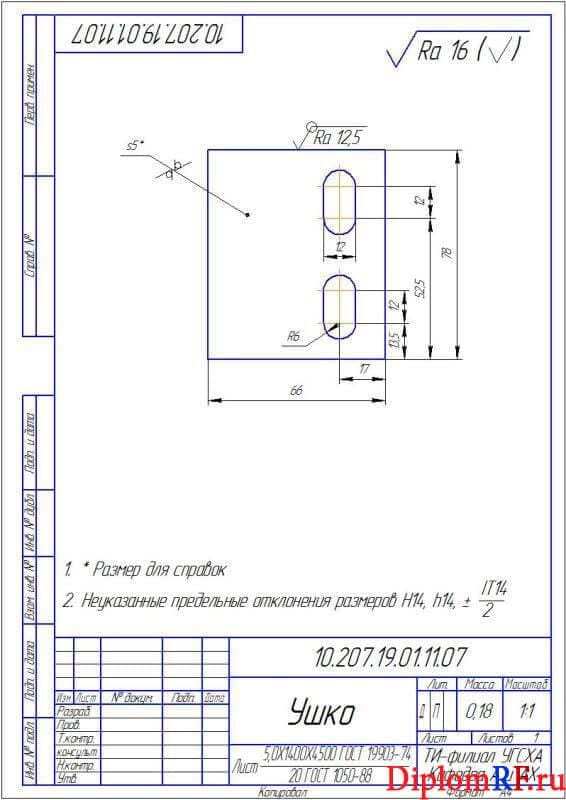

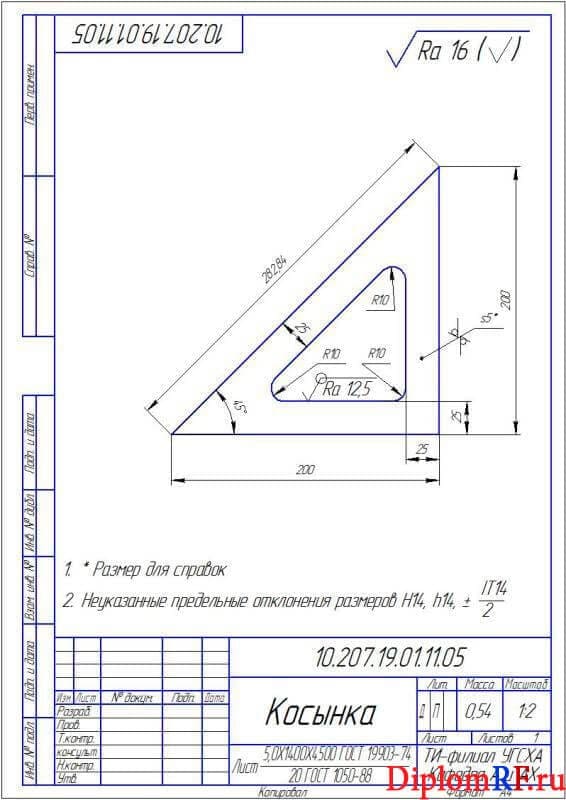

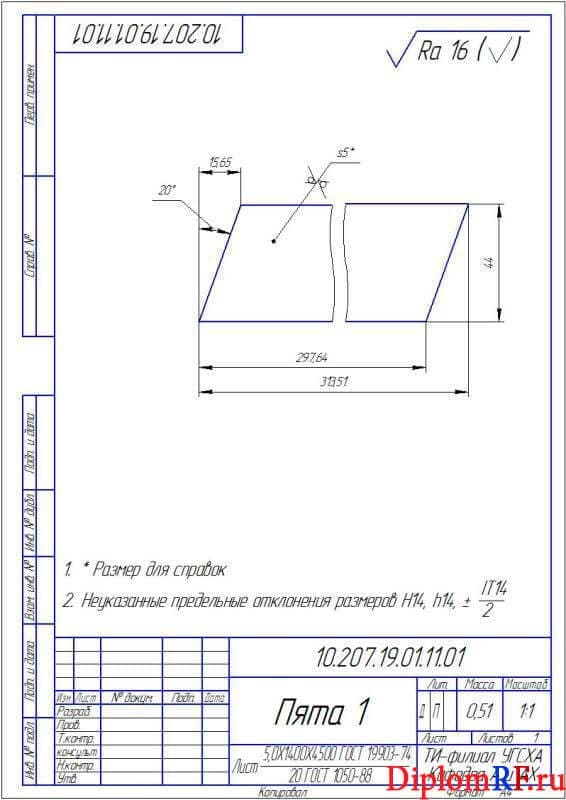

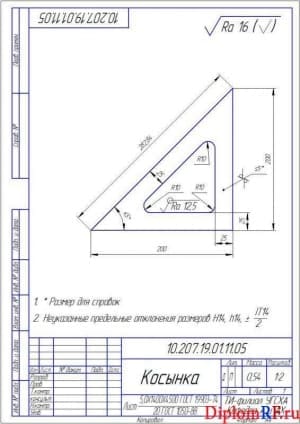

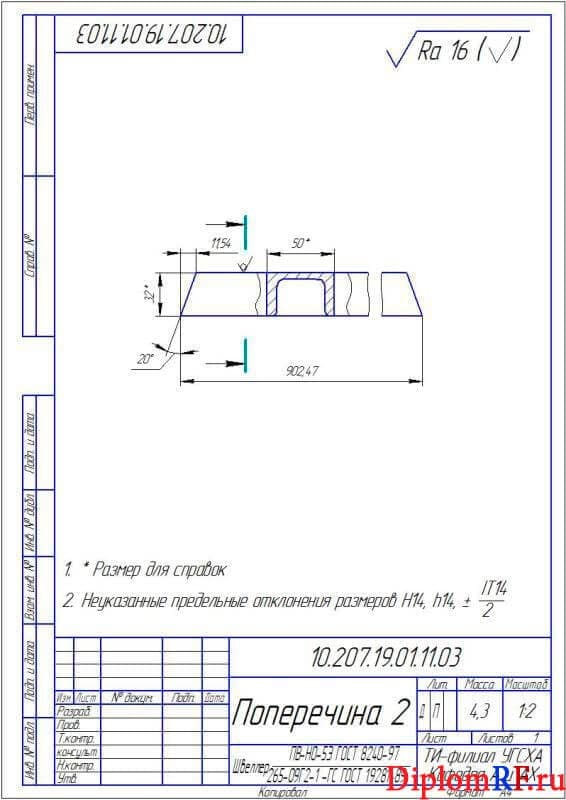

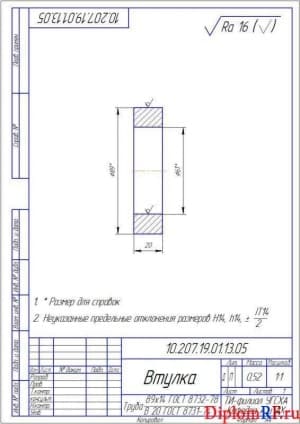

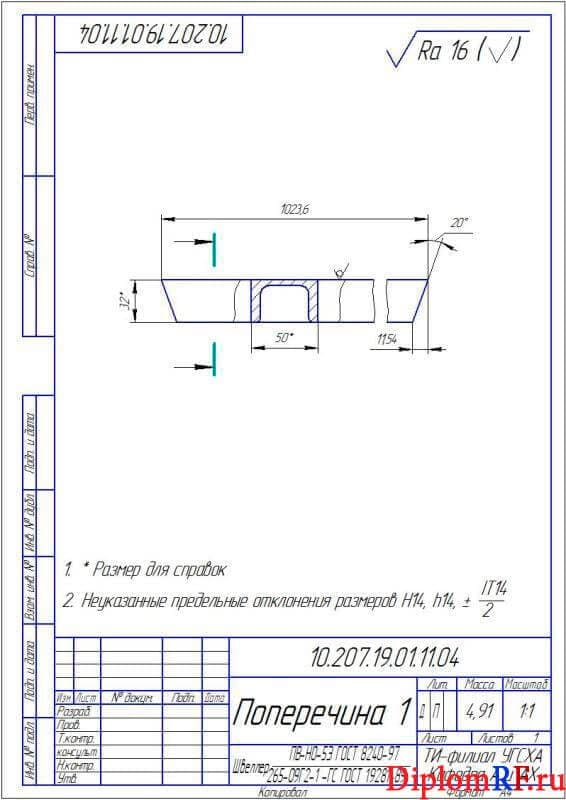

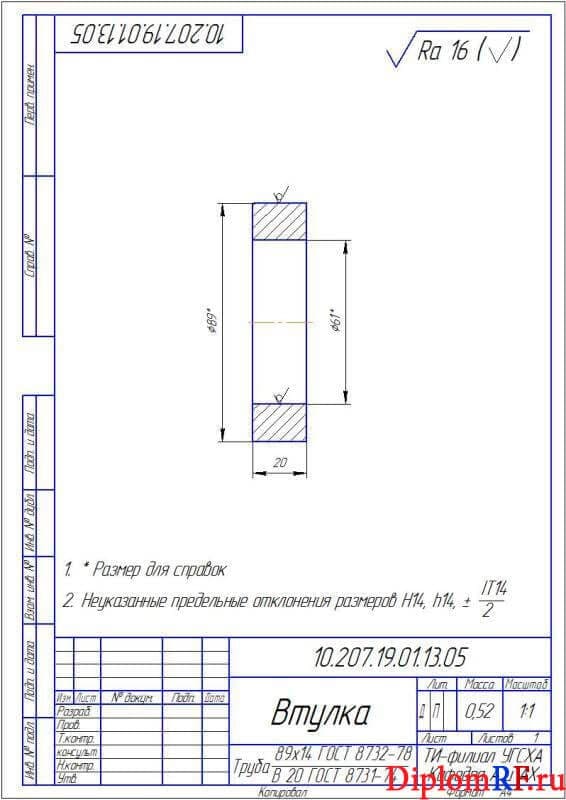

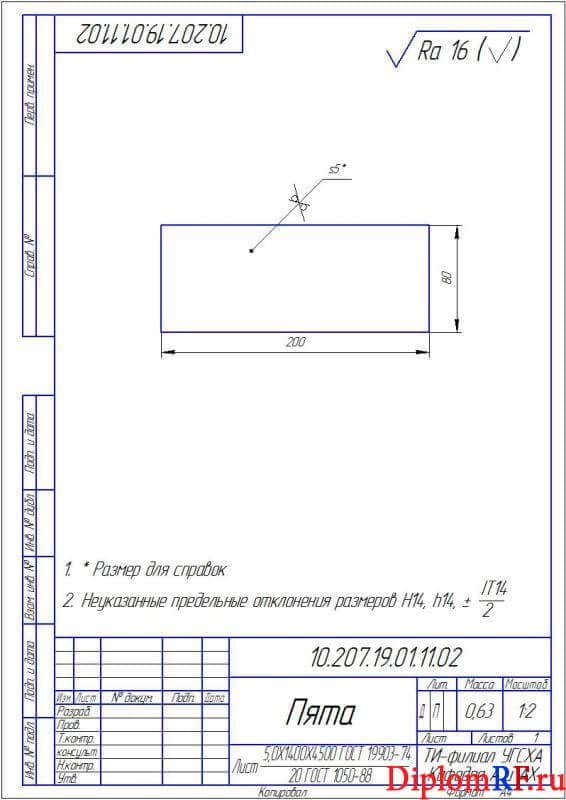

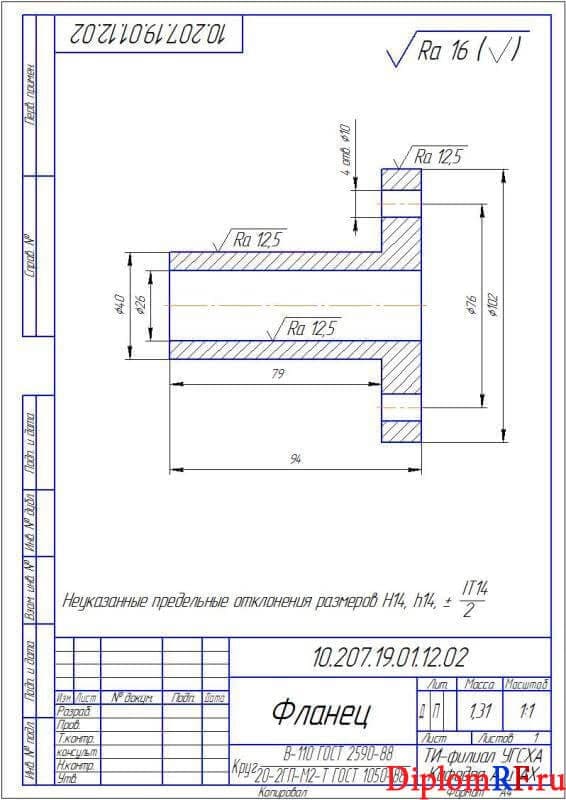

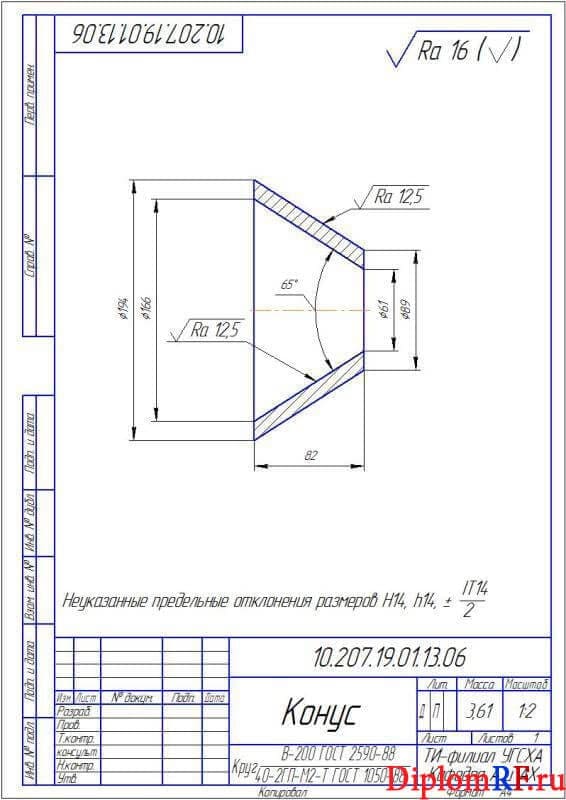

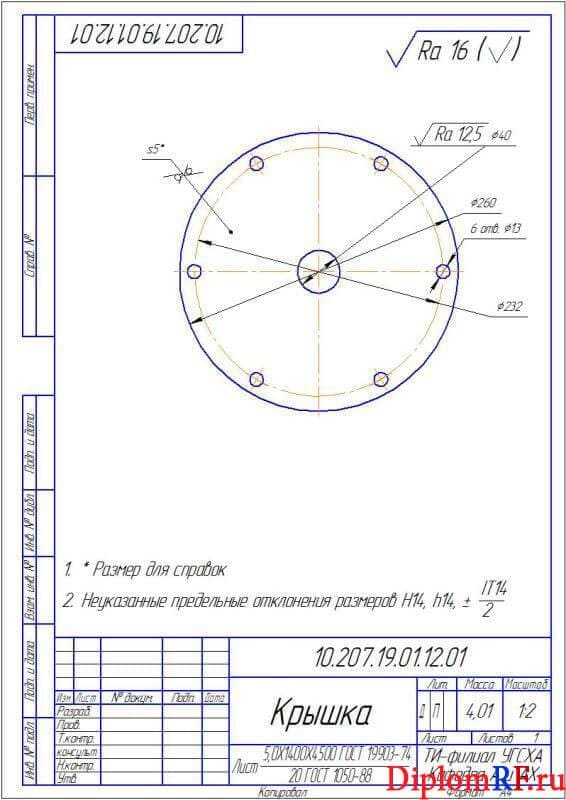

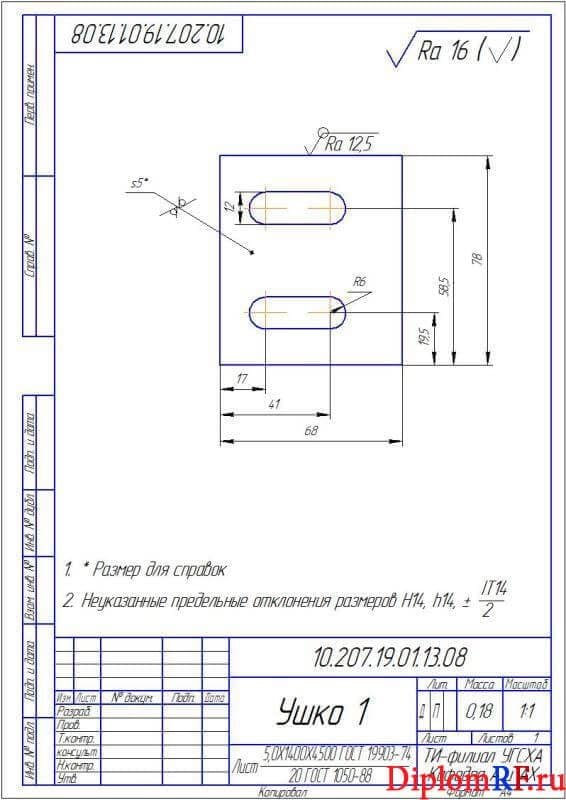

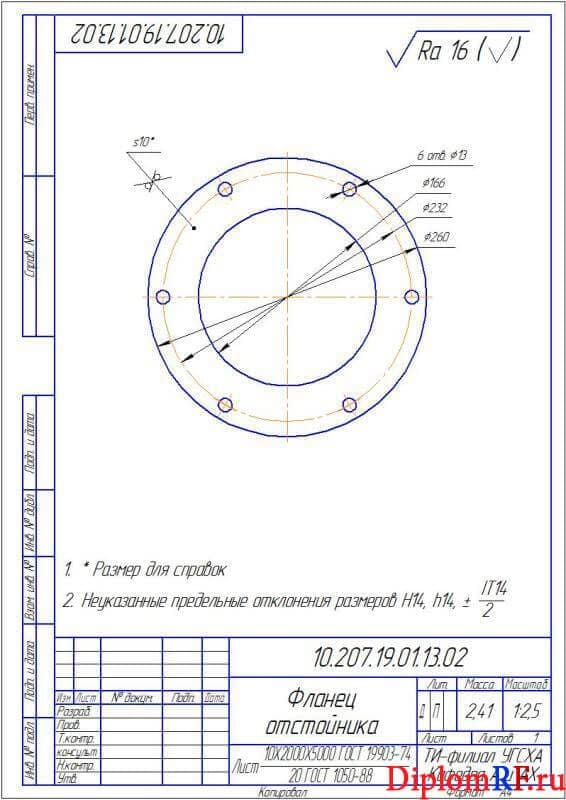

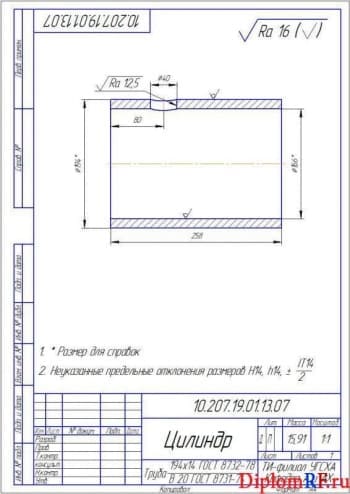

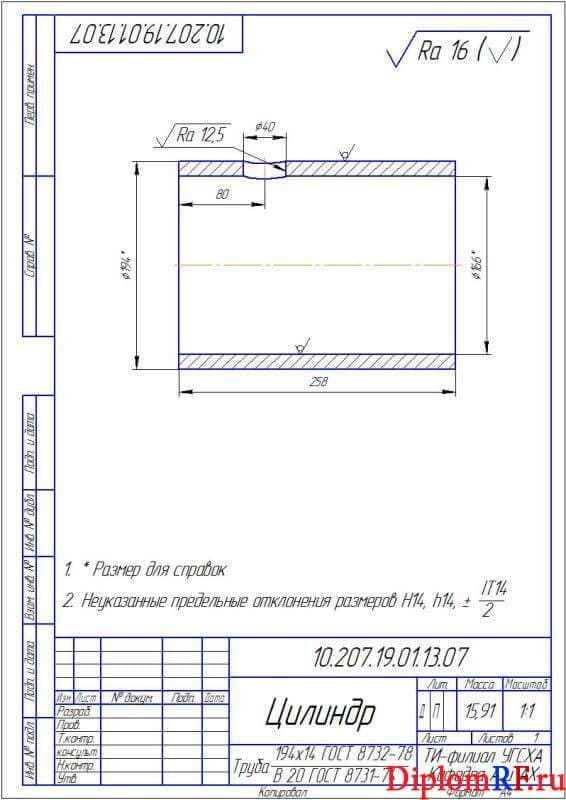

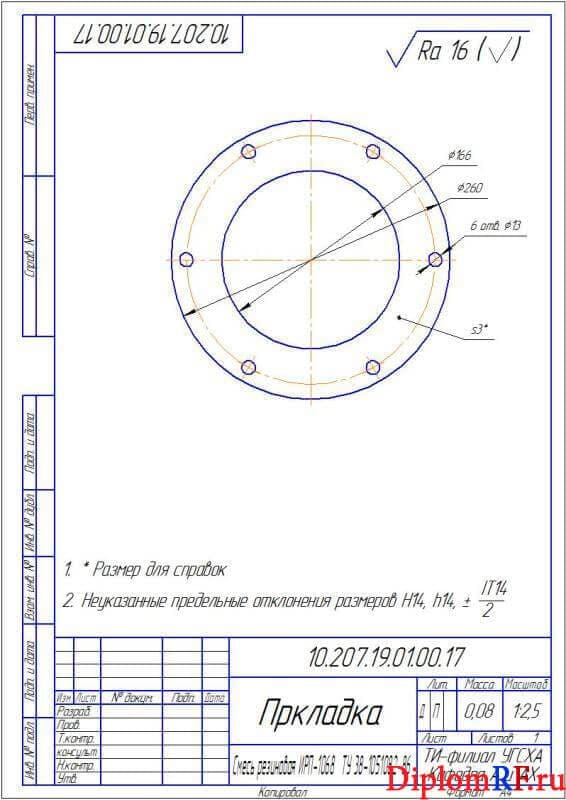

2. Рабочие чертежи деталей: втулки А4, конуса А4, косынки А4, крышки А4, поперечины 2хА4, прокладки А4, пяты 2хА4, ушка 2хА4, фланца отстойника А4, фланца А4, цилиндра А4

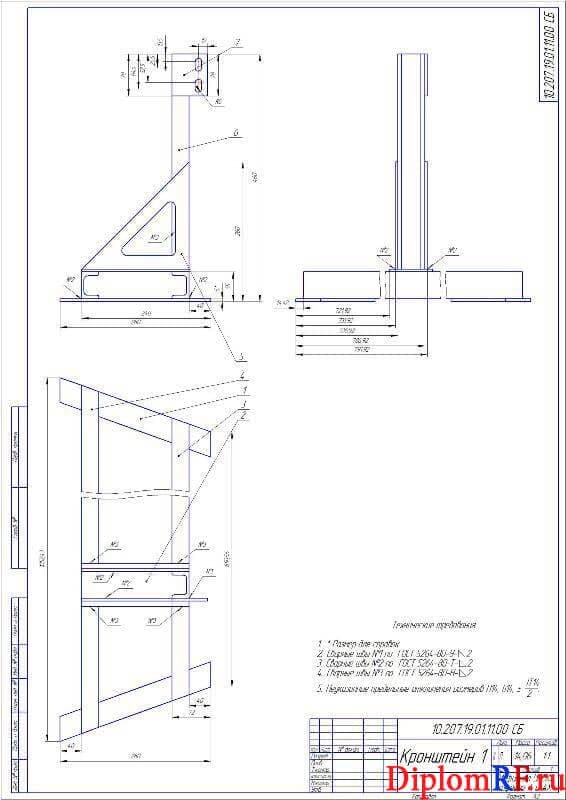

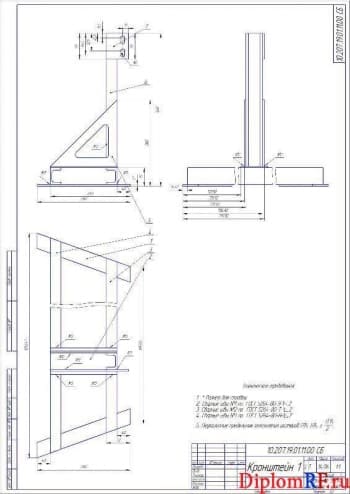

3. Кронштейн в сборе А2

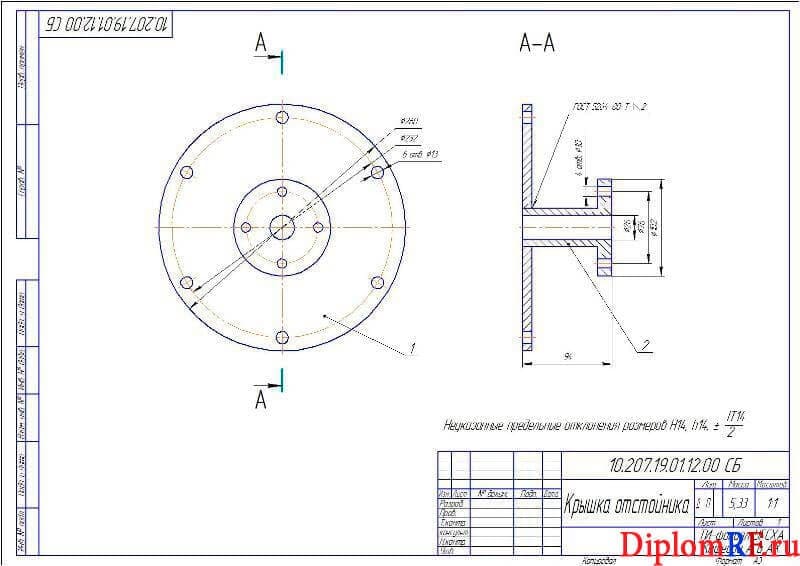

4. Чертёж сборочный крышки отстойника А3

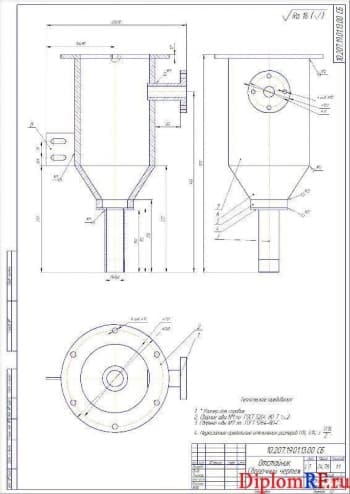

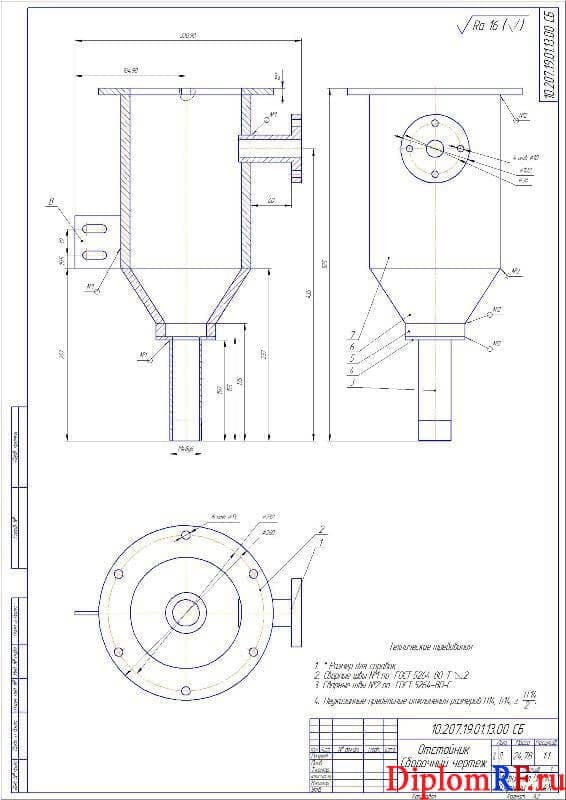

5. Чертёж сборочный отстойника А2

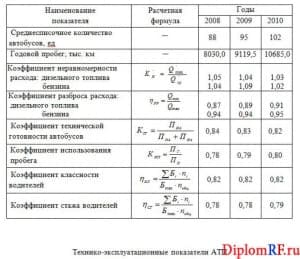

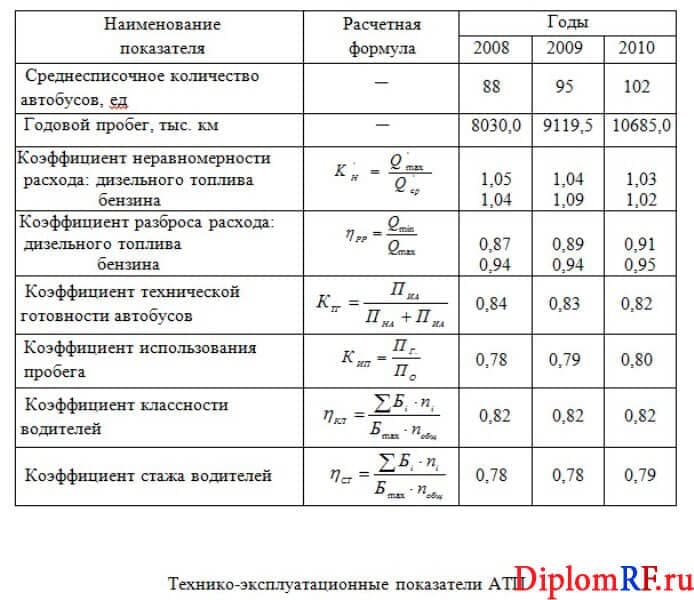

6. Плакат технико-эксплуатационных показателей АТП

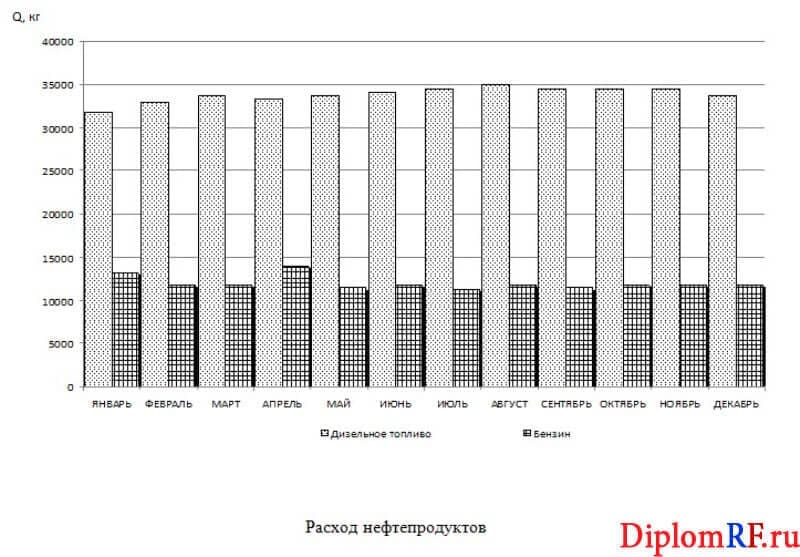

7. Лист расхода нефтепродуктов

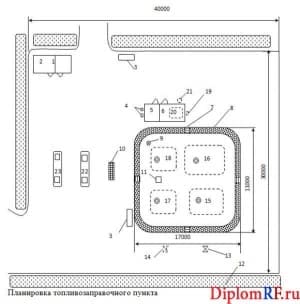

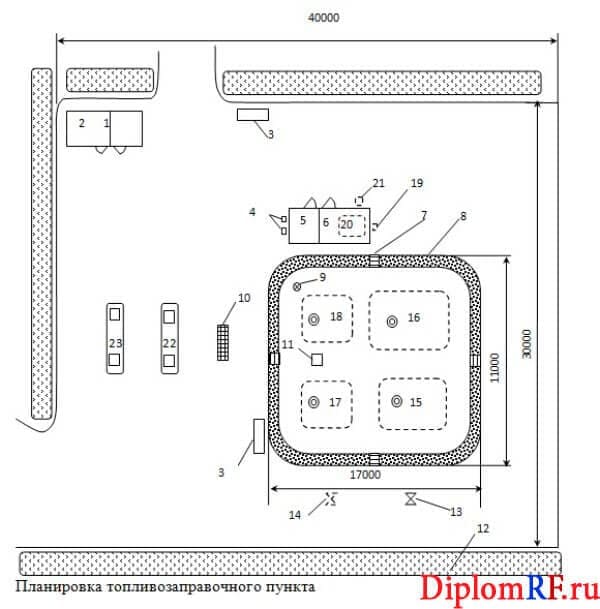

8. Планировка топливозаправочного пункта

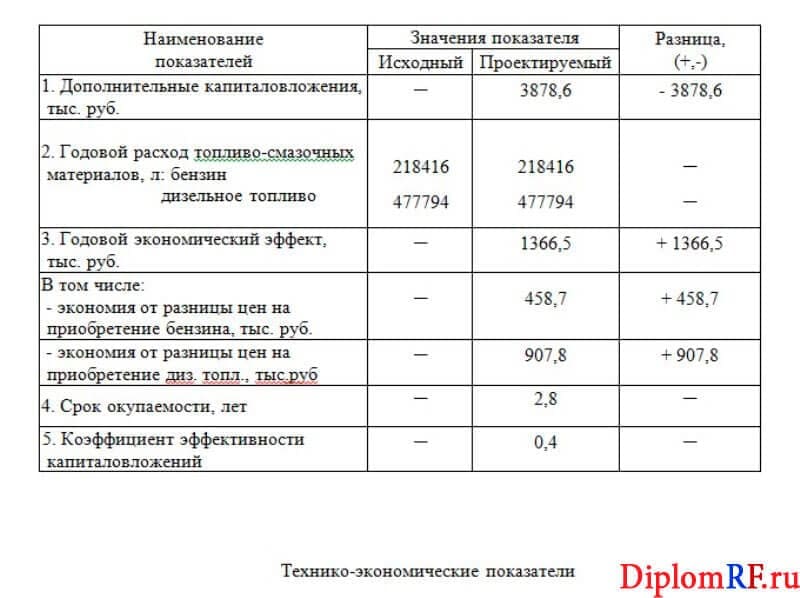

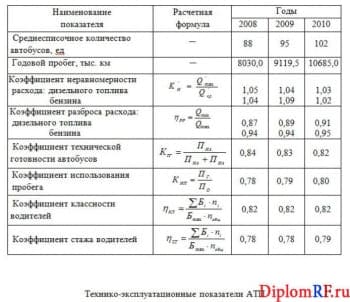

9. Плакат технико-экономических показателей

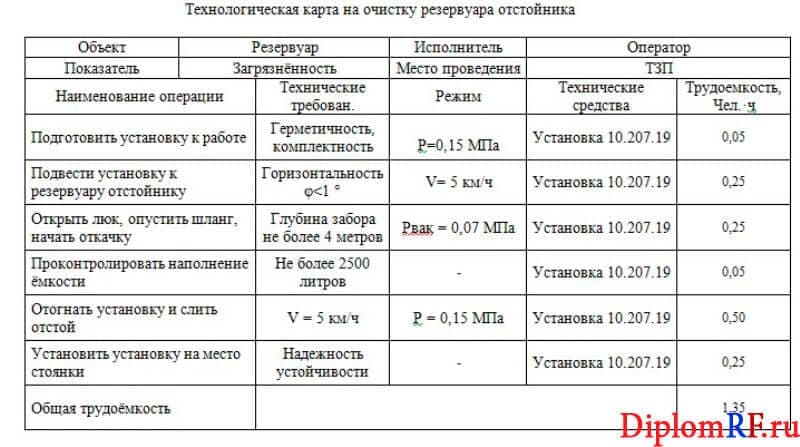

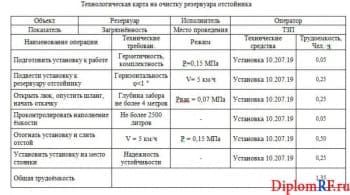

10. Лист технологической карты на очистку резервуаров отстойника

Описание

В дипломной работе рассмотрены задачи по совершенствованию структуры и организации автомобильного транспорта. На основе анализа производственной деятельности АТП ИП «Манюковой А.М.» г. Димитровграда Ульяновской области разработаны меры по совершенствованию нефтепродуктообеспечения автобусов. Представлены общие сведения о предприятии. Выполнен анализ с 2008 года по 2010 год финансовых показателей, показателей убытков и дотаций, эффективности предприятия, состава и структуры автопарка. Дана оценка квалификации водителей, рассмотрены структура и состав инженерно-технической службы и ремонтно-обслуживающего персонала. Выполнен анализ производственно-технической базы предприятия с представлением схема планировки. Рассмотрено техобслуживание подвижного состава и перечень технологического оборудования. Сделан вывод о движении топлива на предприятии. Выполнены расчёты основных технико-эксплуатационных показателей автобусного парка. На основе анализа деятельности предприятия сделаны выводы и обоснована цель дипломного проекта.
Выполнены расчёты потребности в топливо-смазочных материалах, расхода топлива по месяцам года в процентах от годового расхода. Выбраны оптимальные размеры резервуарного парка, представлены схемы планировки топливозаправочного пункта и системы доставки нефтепродуктов. Рассмотрены меры по сокращению потерь нефтепродуктов, по повышению качества учёта и контроля качества топлива и смазочных масел.

В конструкторской части рассмотрена важность удаления осадка из резервуара отстойников для сохранения качества топлива и смазочных материалов. Выполнен анализ существующих установок для удаления осадков. Представлена схема конструкции и описан принцип работы разрабатываемой установки для очистки резервуаров отстойников. Приведены необходимые конструкционные расчёты: корпуса цистерны на прочность, крепёжного соединения цистерны, крепёжного соединения фланца трубопровода, прочности балки тележки. Рекомендованы мероприятия по техническому обслуживанию установки. Дана оценка технико-экономическим показателям проектной разработки. В графической части представлены сборочные чертежи и рабочие чертежи деталей, из которых выполнена установка.

Выполнен анализ условий труда в рассматриваемом предприятии, представлена таблица с данными травматизма, заболеваемости и затрат на охрану труда с 2008 года по 2010 год. Предложены рекомендации по улучшению охраны труда на предприятии. Выполнен расчёт молниезащиты топливозаправочного пункта. Рассмотрены требования пожарной безопасности и защиты экологии. Приложена инструкция по охране труда для оператора нефтесклада при работе с установкой для очистки резервуаров отстойников.
В основу экономического обоснования проекта положено определение затрат на разработку топливозаправочного пункта автомобилей в рассматриваемом хозяйстве и сравнение общих затрат на приобретение необходимого количества ТСМ по существующему и проектируемому вариантам. Определёны годовой экономический эффект и срок окупаемости проекта.
