Проект техобслуживания автомобилей с разработкой шиномонтажного стенда

Состав чертежей

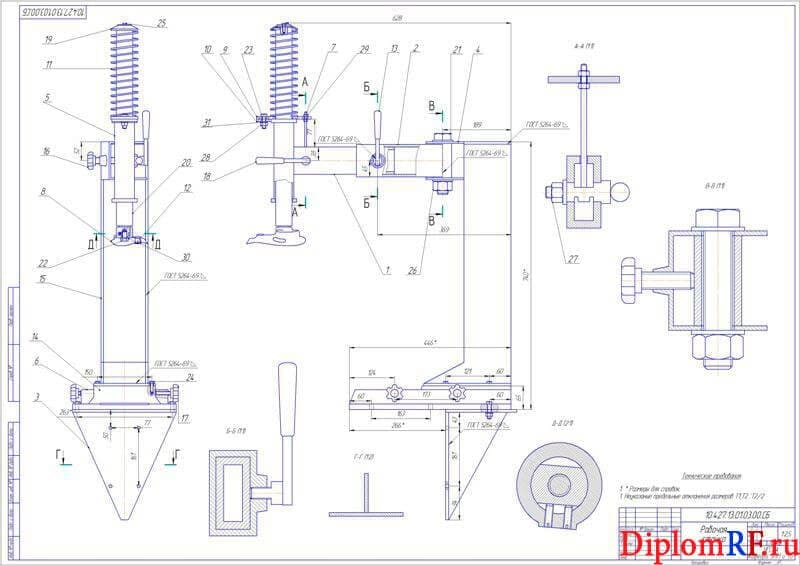

1. Чертёж сборочный рабочей стойки А1
2. Общий вид станка шиномонтажного А1

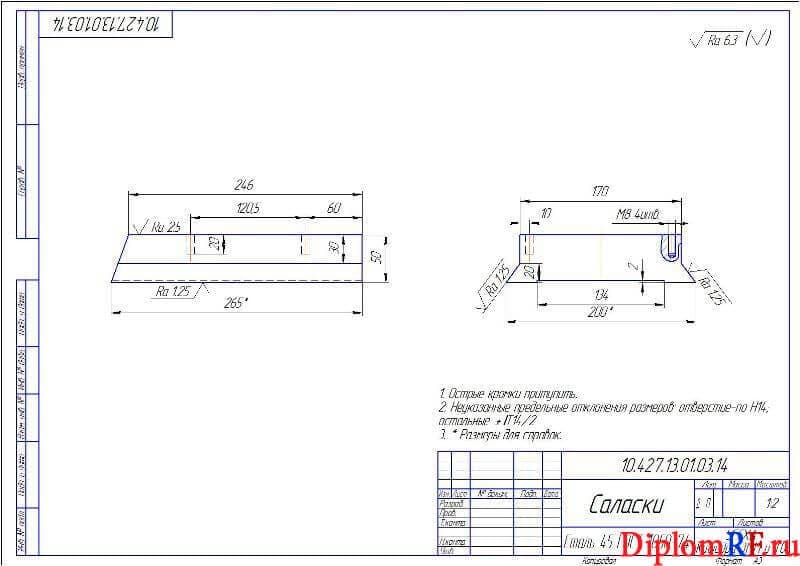

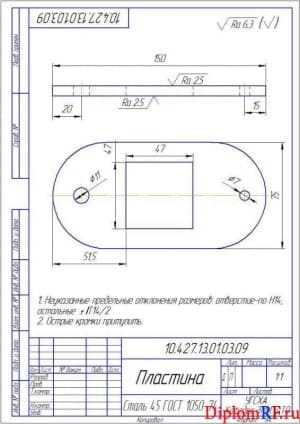

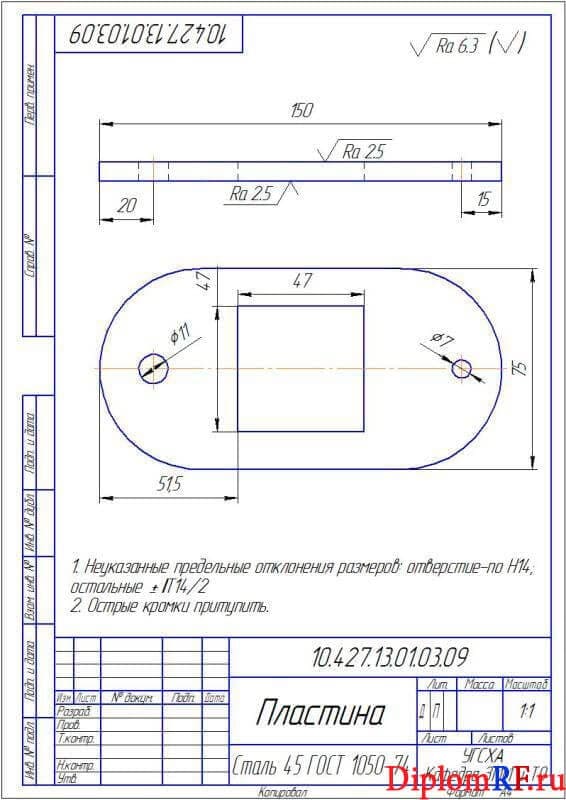

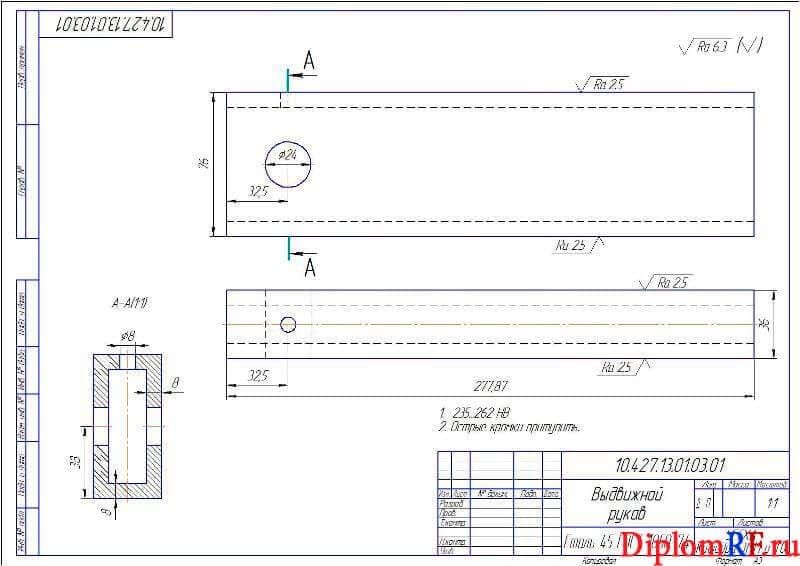

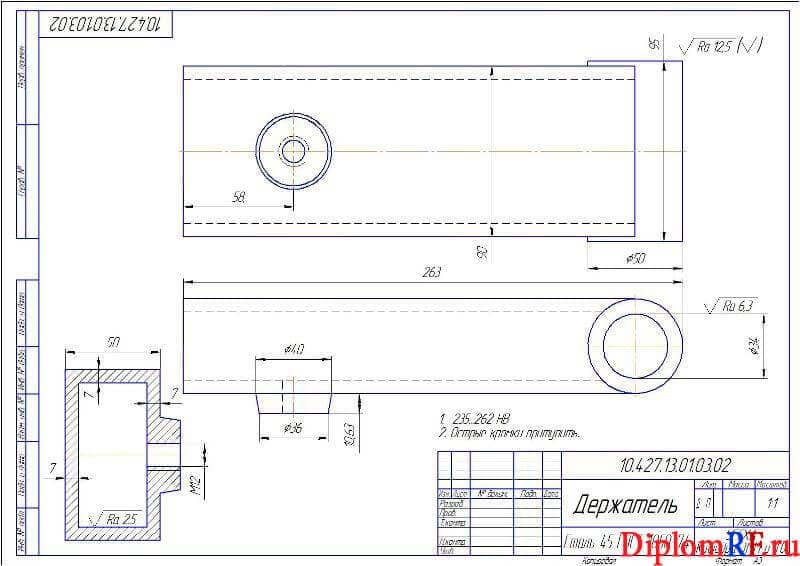

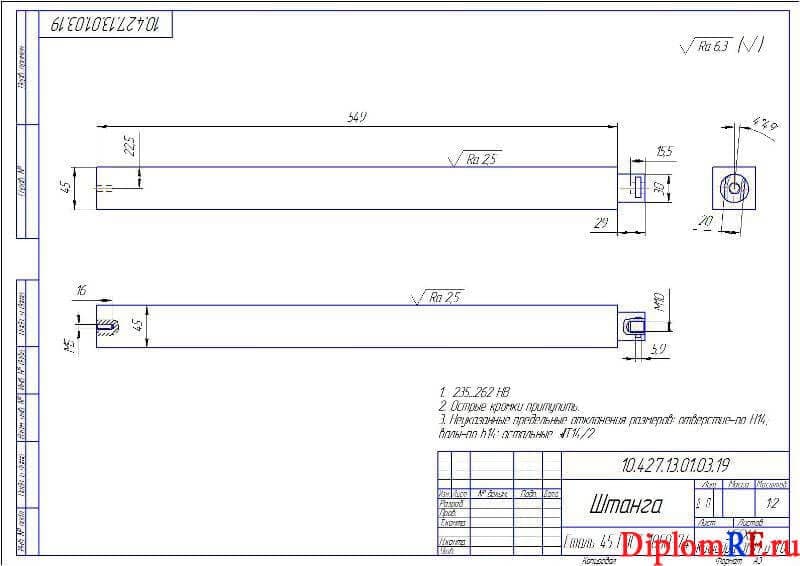

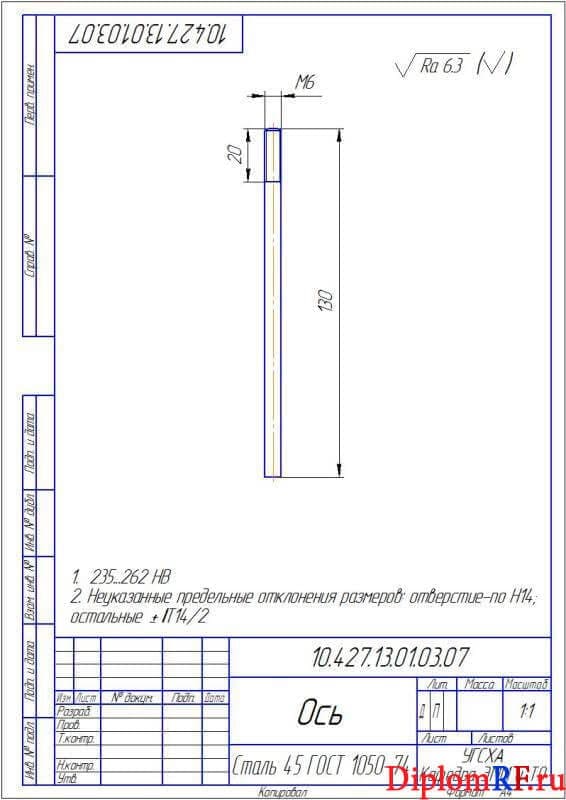

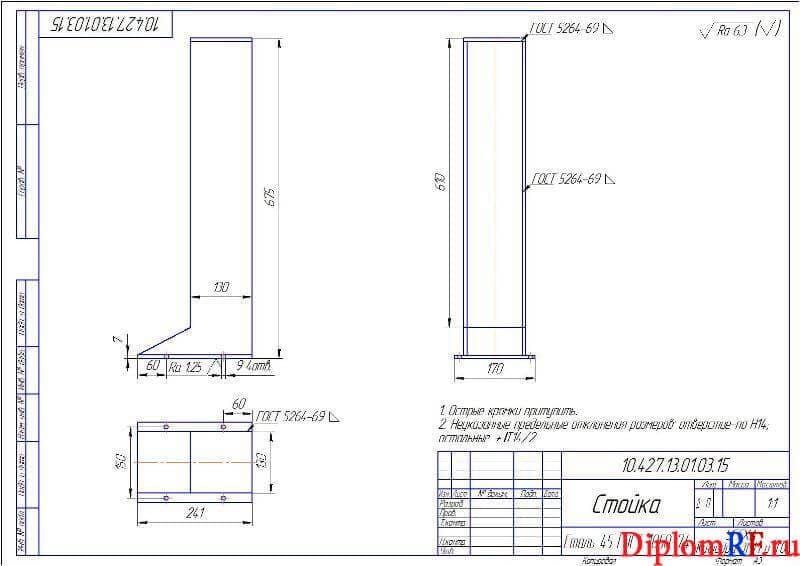

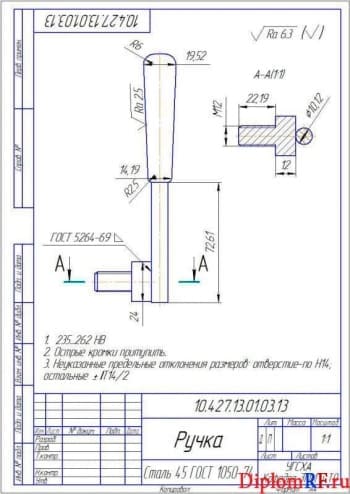

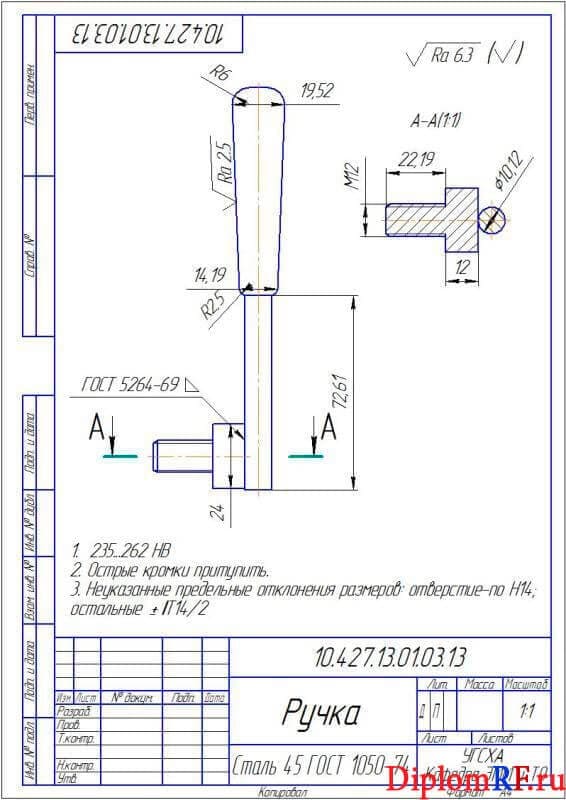

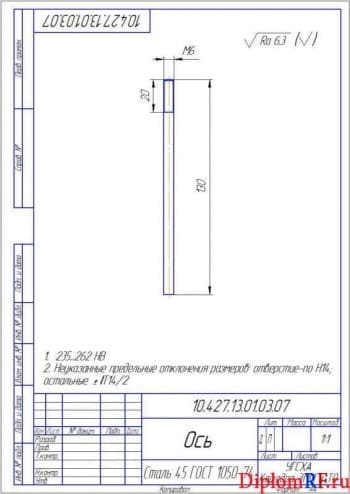

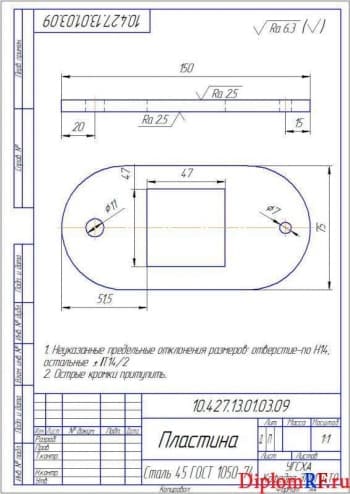

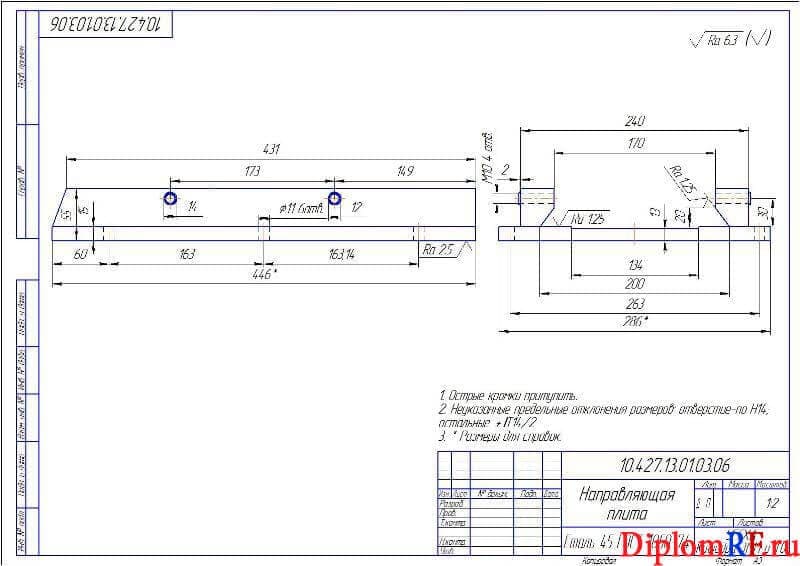

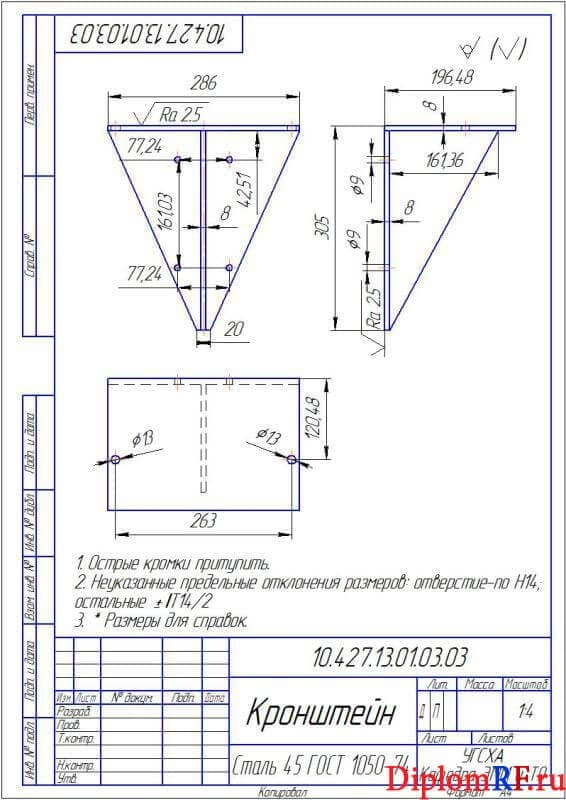

3. Рабочие чертежи деталей конструкции: выдвижного рукава А3, держателя А3, кронштейна А4, направляющей плиты А3, оси А4, пластины А4, ручки А4,  саласок А3, стойки А3, штанги А3

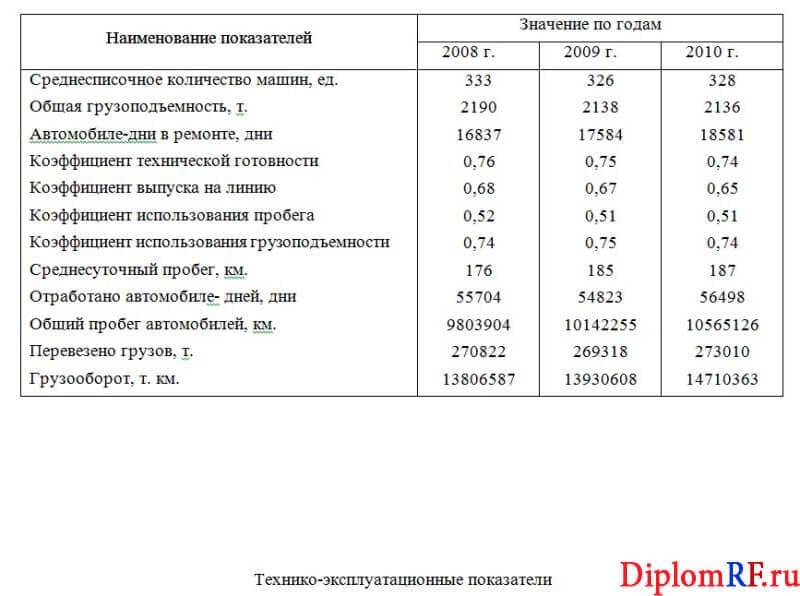

4. Плакат технико-эксплуатационных показателей автопарка А1

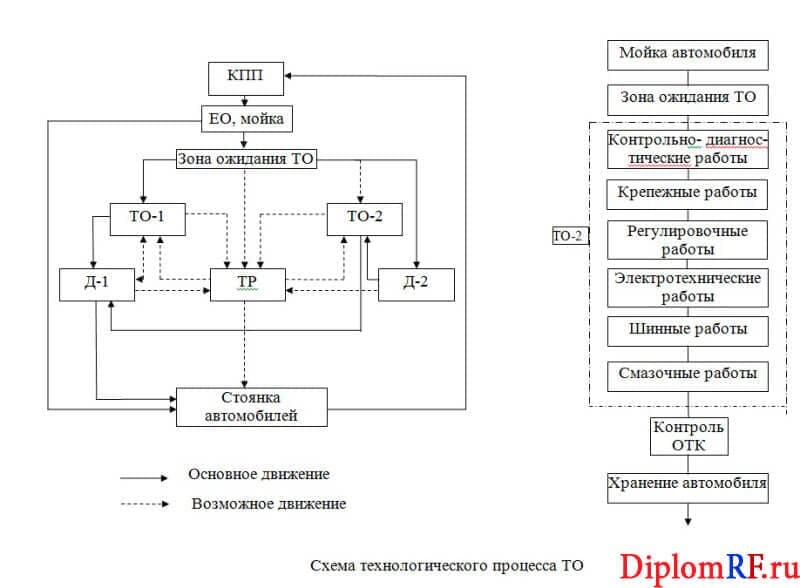

5. Плакат схемы технологического процесса ТО автомобилей А1

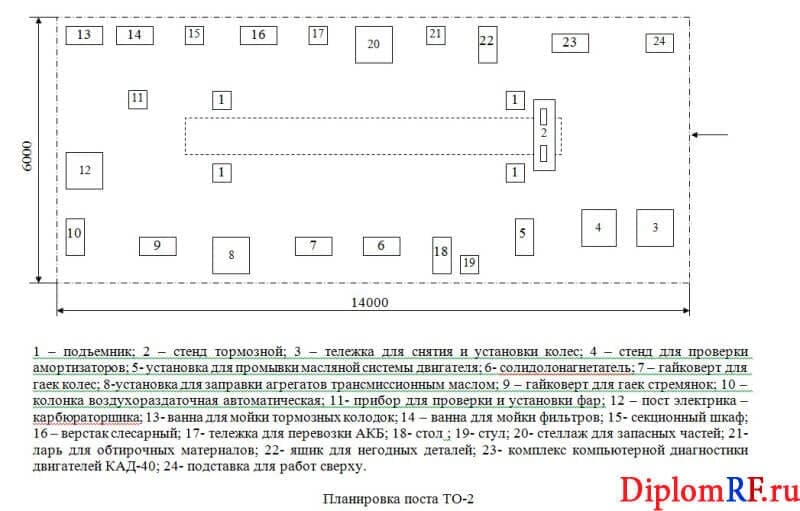

6. Чертеж разработки планировки пункта технического обслуживания А1
7. График распределения работ в ПТО А1

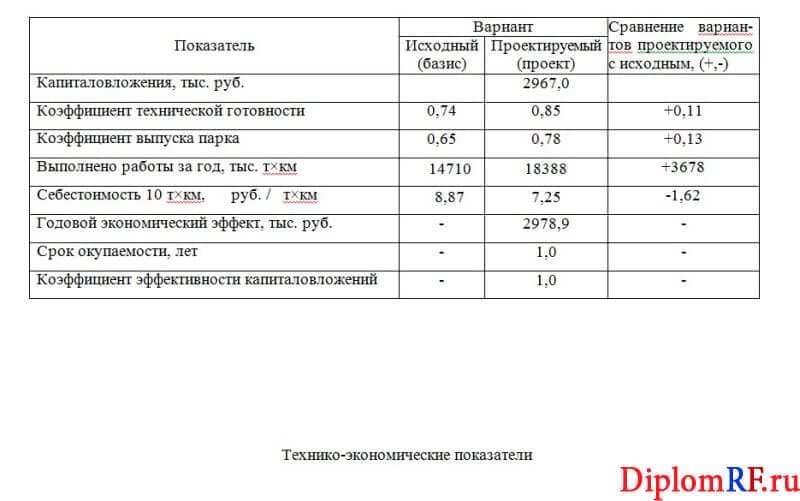

8. Плакат технико-экономических характеристик А1

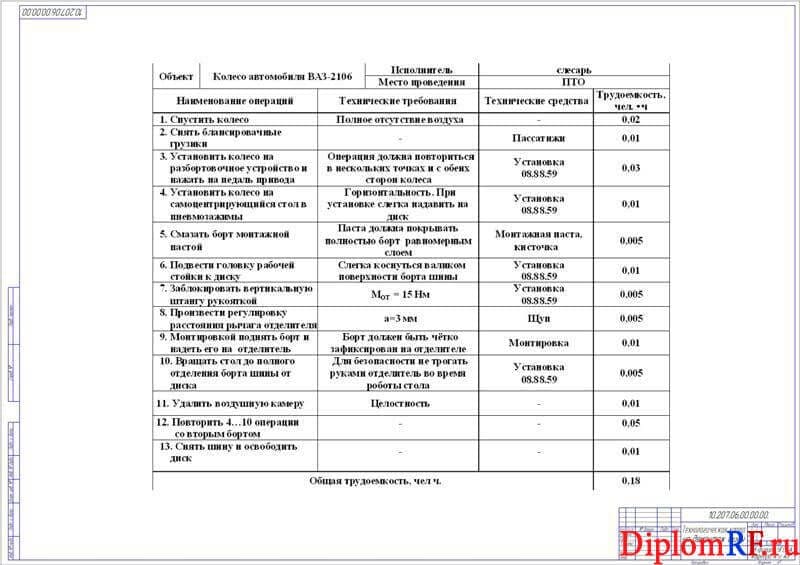

9. Лист технологической карты на демонтаж шины А1

Описание

В дипломном проекте рассмотрена важность обеспечения периодичности и технологии проведения технического обслуживания на автотранспортных предприятиях. Выполнен анализ производственной деятельности ОАО ”АвтоВАЗ“. Представлены общие сведения о предприятии. Исследован объём выпуска автомобилей по годам, представлены графики поставки автомобилей на экспорт и структуры экспорта по семействам. Приведена таблица с основными показателями производственно-хозяйственной деятельности ОАО ”АвтоВАЗ“. Проанализированы с 2008 года по 2010 год: структура и состав подвижного состава, технико-эксплуатационные показатели автопарка. Представлены данные использования грузовых автомобилей по маркам за 2010 год. Исследована структура водительского состава. Дана характеристика производственно-технической базе транспортного цеха с представлением схемы. Рассмотрены организация техобслуживания на предприятии, состав и квалификация ремонтно-обслуживающего персонала. На основании анализа деятельности предприятия ОАО ”АвтоВАЗ“ сделаны выводы. Для повышения качества эксплуатации подвижного состава автотранспортного предприятия разработан пункт техобслуживания и ремонта с проведением обязательного общего и поэлементного диагностирования. Подобрано необходимое технологическое оборудование. Определены структура и состав постов техобслуживания.

В конструкторской части ВКР рассмотрено оборудование, предназначенное для монтажа и демонтажа шин автомобилей, прицепов и полуприцепов при проведении их техобслуживания и ремонта. Обоснован выбор разрабатываемого шиномонтажного стенда, рассмотрены его конструкция и принцип работы. Выполнены конструкционные расчёты проектируемого устройства: электродвигателя и кинематики привода, клиноремённой передачи, крепежа рабочей балки, рамы на изгиб. Дана оценка технико-экономическим характеристикам конструкции. Представлены таблицы стоимости материалов и покупных изделий. Определены общие затраты на изготовление конструкции. В графической части представлены сборочные чертежи и рабочие чертежи деталей.
Выполнен анализ условий труда в ОАО ”АвтоВАЗ“ с рассмотрением данных травматизма, заболеваемости и затрат на охрану труда с 2008 года по 2010 год. Предложен план мероприятий по улучшению условий охраны труда на предприятии. Выполнен расчёт защитного заземления шиномонтажного стенда с представлением схемы защитного заземления. Рассмотрены меры по обеспечению пожарной безопасности и по защите экологии. Приложены инструкции по охране труда для монтировщика шин и для слесаря при работе на стенде для проверки амортизаторов автомобилей.

Для обоснования экономической эффективности проекта определены технико-экономические показатели внедряемых мероприятий, выполнен расчёт основных производственных фондов, представлена таблица с экономическими показателями сравнения фактических данных рассматриваемого предприятия и данных после внедрения проекта. Определены годовой экономический эффект и срок окупаемости капитальных вложений.

В проекте представлен анализ деятельности предприятия, технической эксплуатации автомобильного парка. Рассмотрена структура производственно-технической базы, а также проводимое на ней техническое обслуживание подвижного состава.

Проведены расчеты по определению объема работ по техническому обслуживанию подвижного состава, на основании которых был реконструирован пункт технического обслуживания автомобилей, выбрано необходимое технологическое оборудование и рассчитан необходимый для работы персонал.

Разработан шиномонтажный стенд, позволяющий снизить трудоемкость при проведении технических обслуживаний автомобилей, облегчить труд ремонтных рабочих.

Представлены технологические и прочностные расчеты основных элементов конструкции, а также рассмотрены вопросы безопасности и экологичности проекта. Выполнен расчет защитного заземления шиномонтажного стенда.

Обоснована экономическая эффективность проекта.

Пояснительная записка выполнена аккуратно и технически грамотно.
