Разработка приспособления для шлифовки ведущего вала привода ВОМ

Состав чертежей

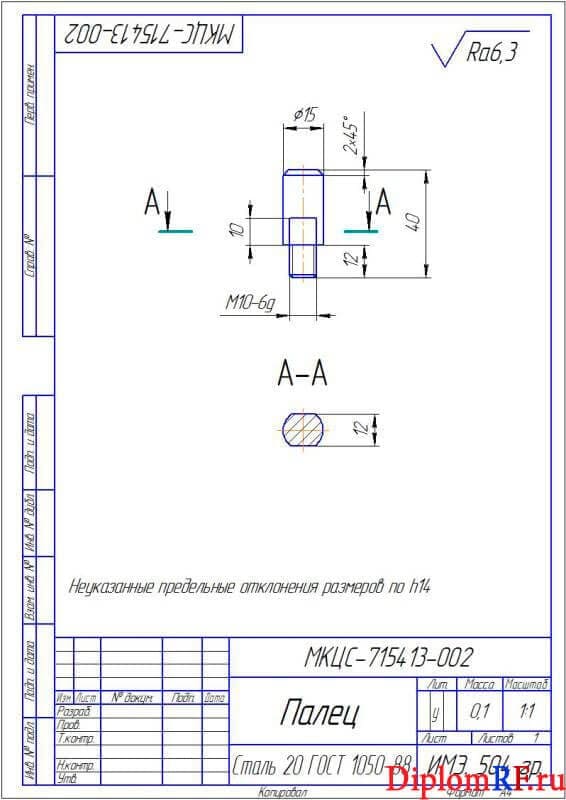

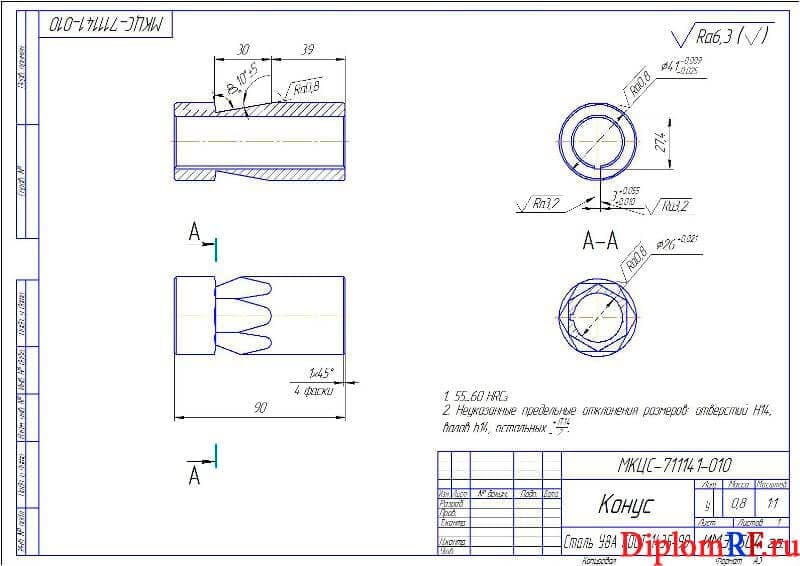

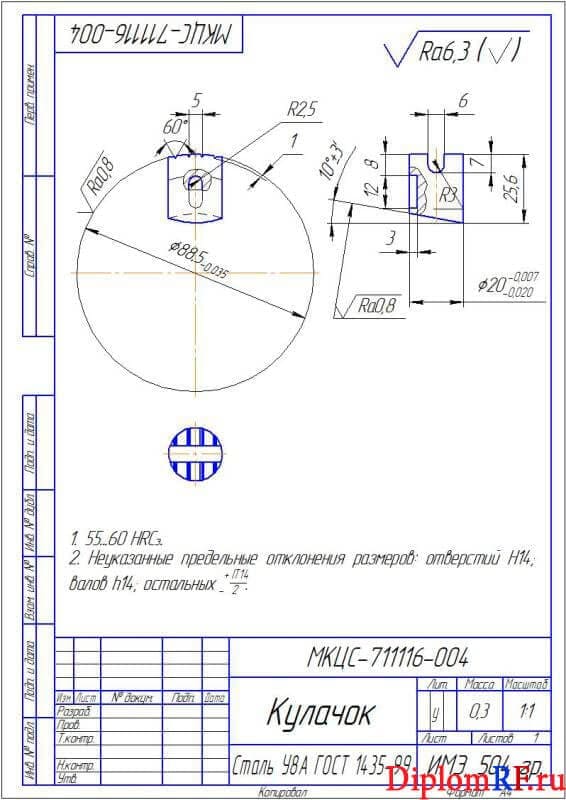

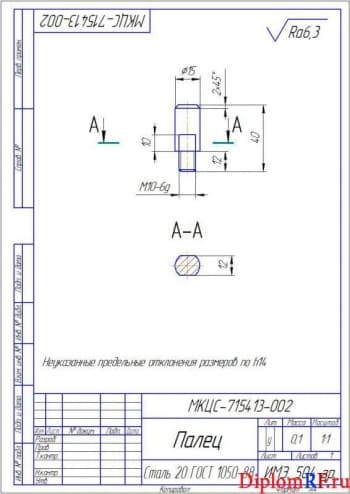

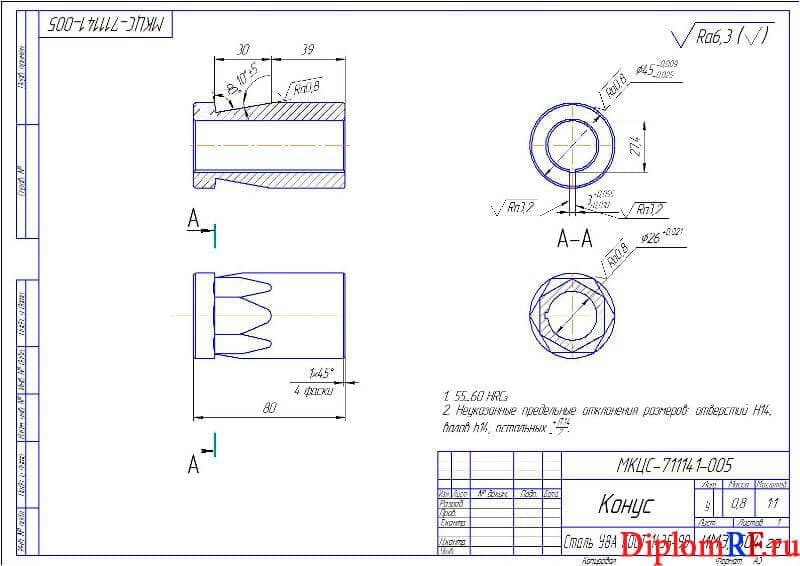

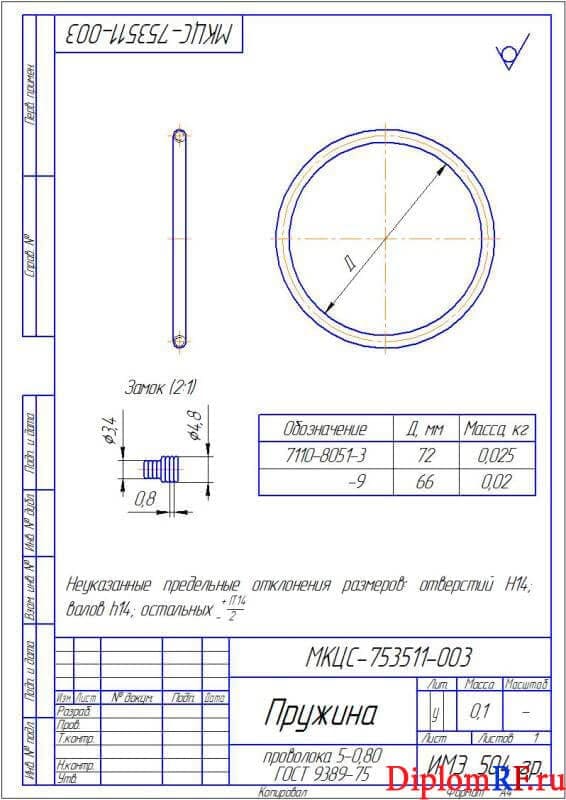

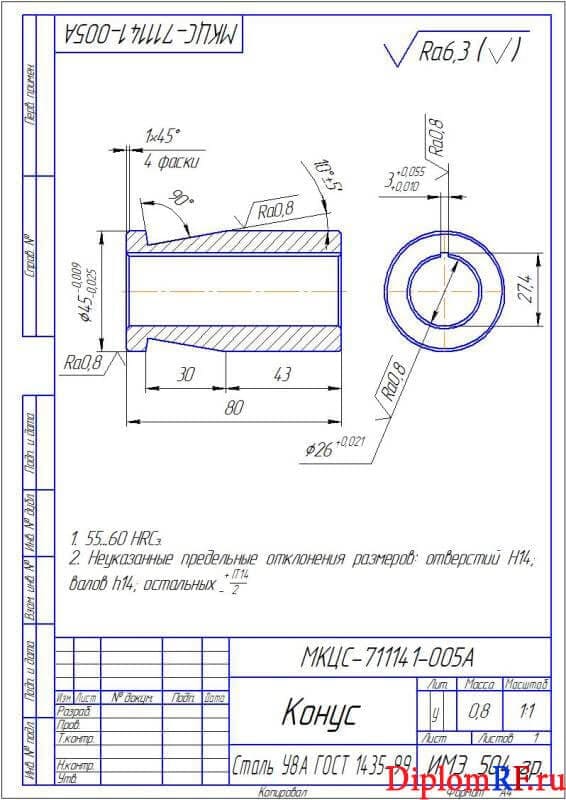

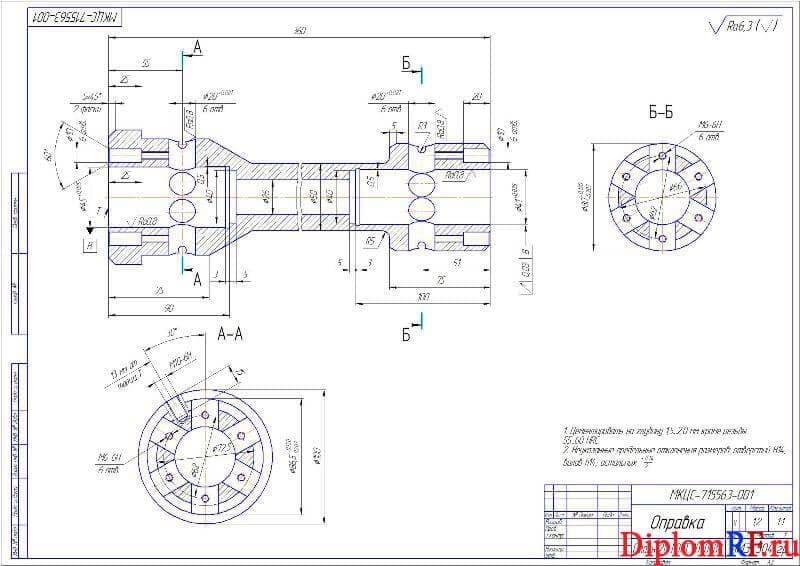

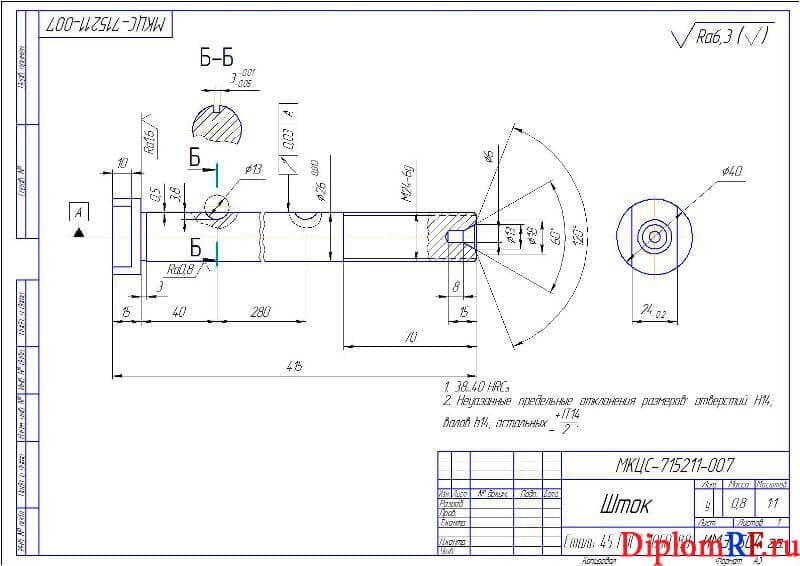

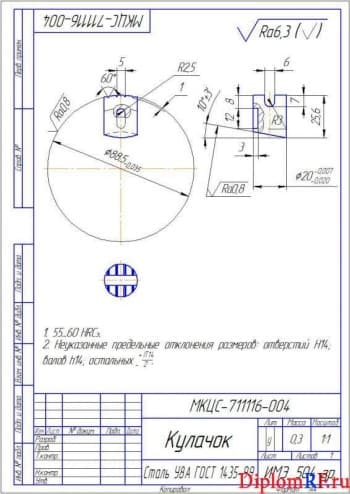

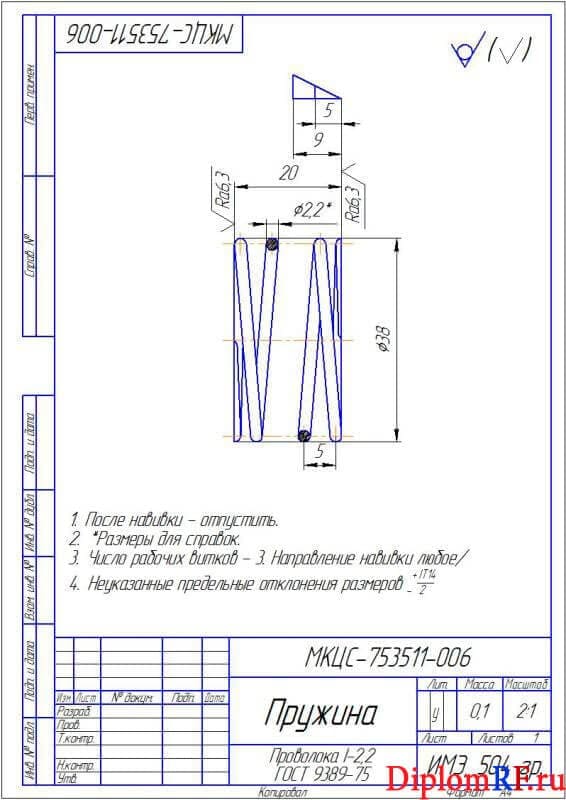

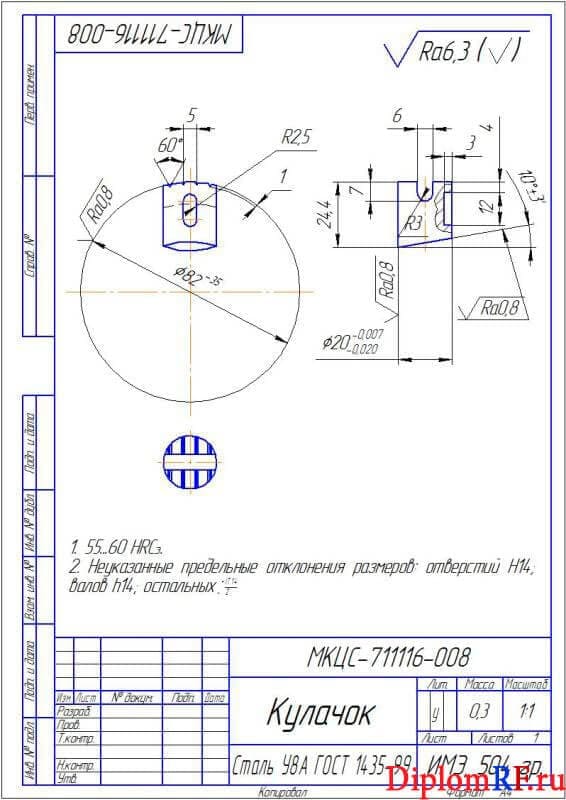

1. Рабочие чертежи деталей: конуса А3х2, конуса А4, кулачка А4х2, оправки А2, пальца А4, пружины А4х2, штока А3

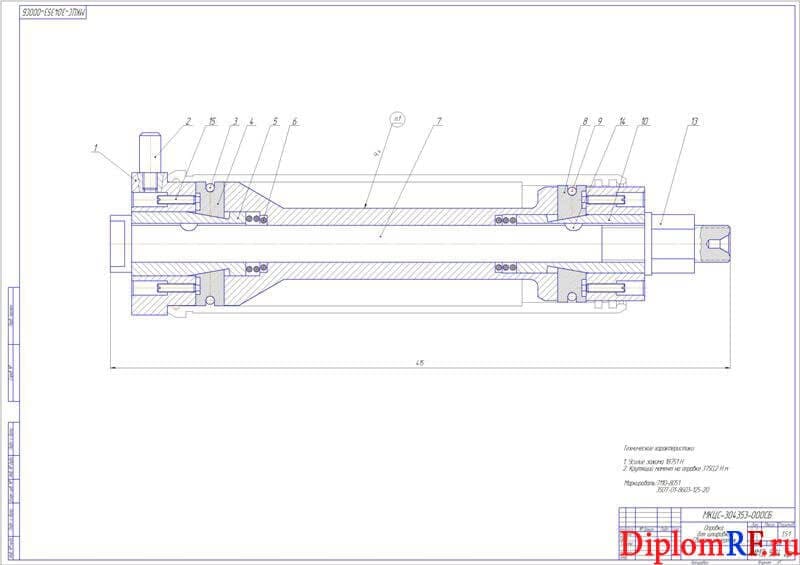

2. Чертёж сборочный оправки для шлифовки А1

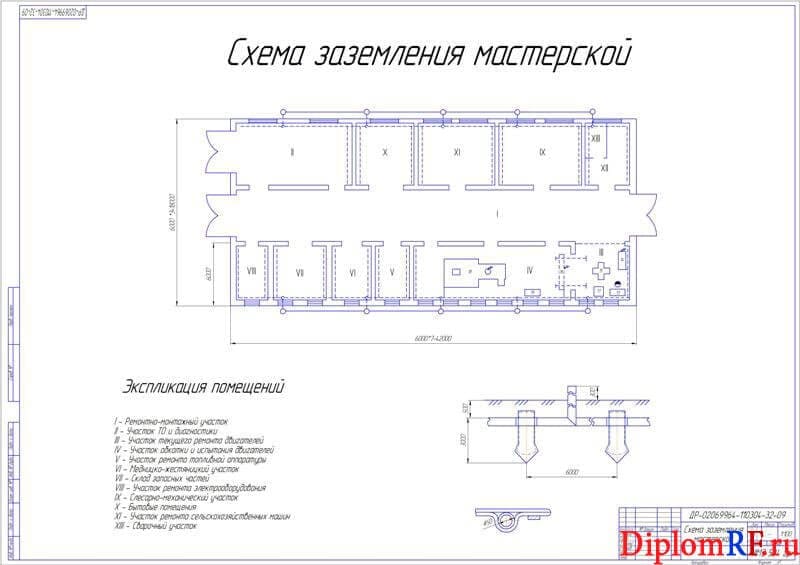

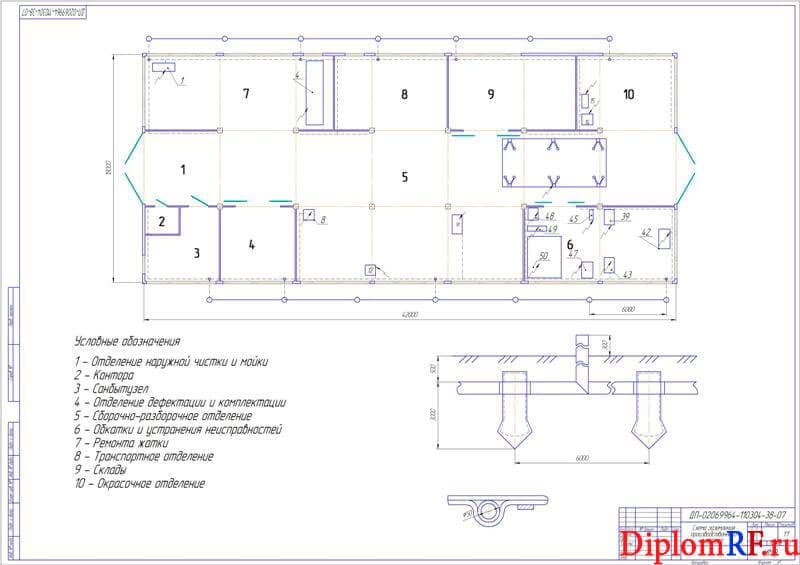

3. Схема заземления мастерской и производственного корпуса 2хА1

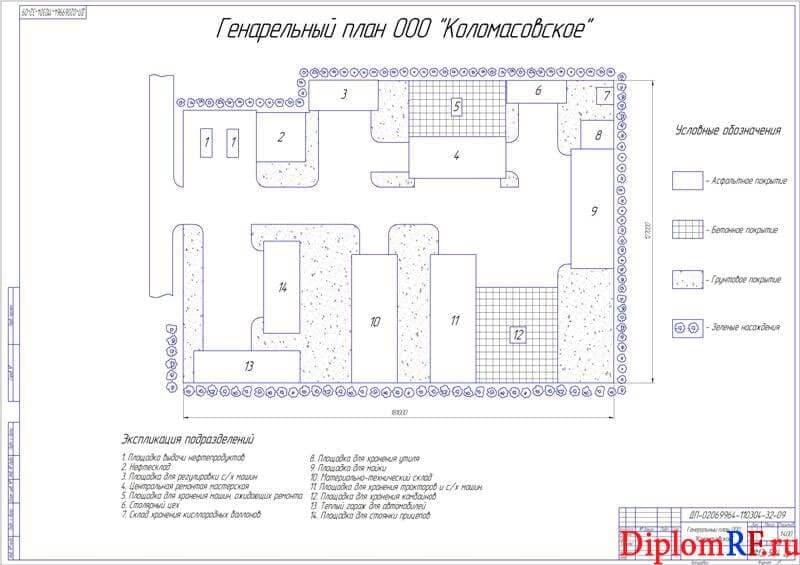

4. Чертёж генерального плана ООО "Коломасовское" А1

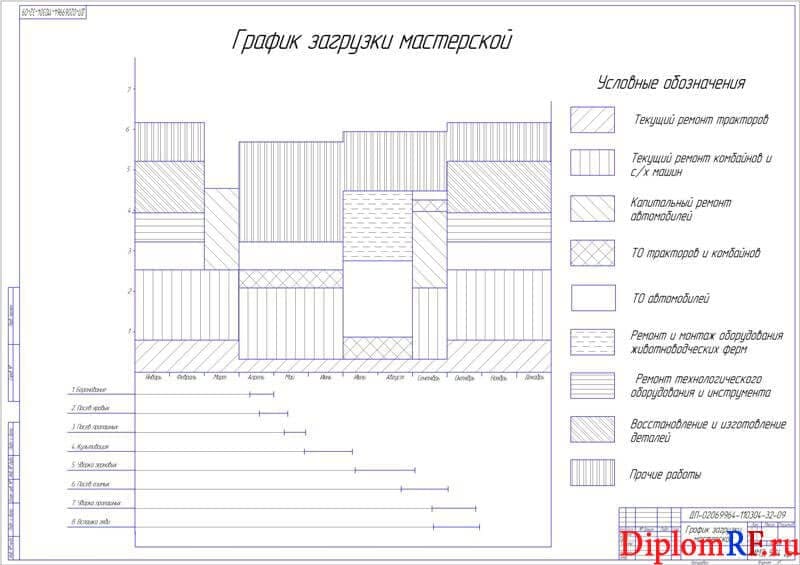

5. График загрузки мастерской А1

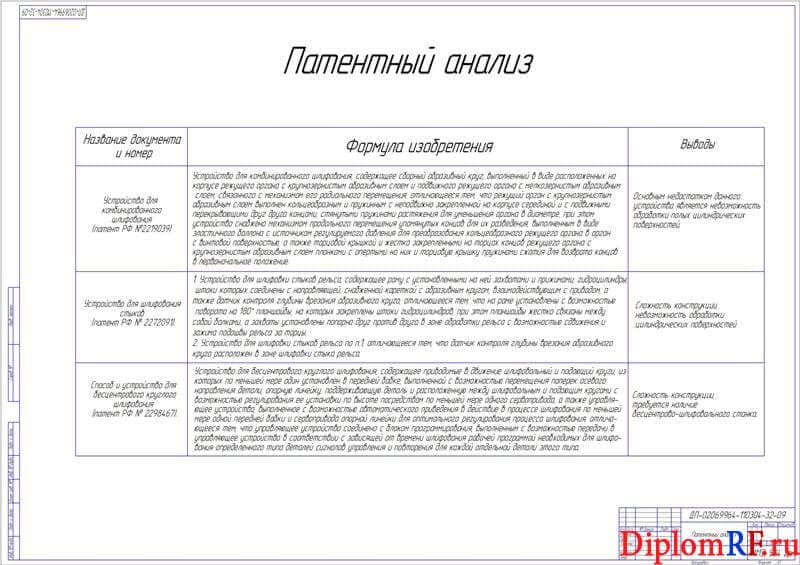

6. Плакат патентного анализа А1

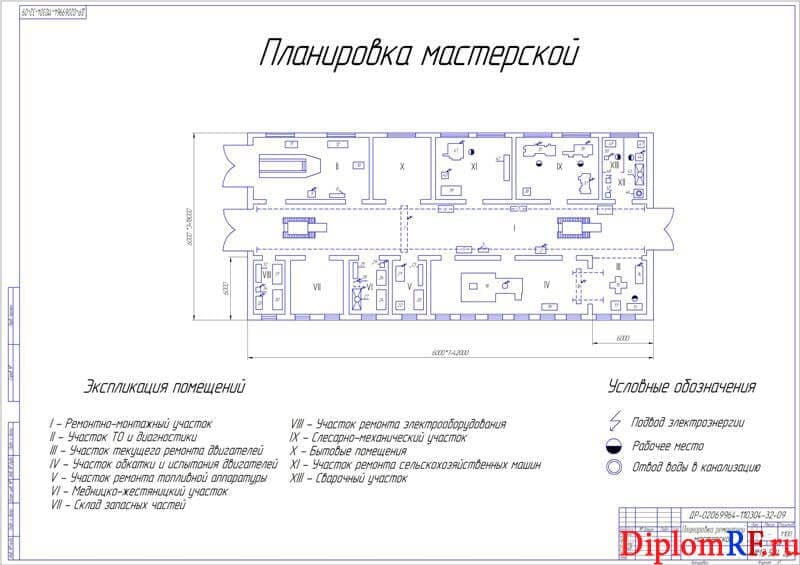

7. Чертёж планировки участков в ремонтной мастерской А1

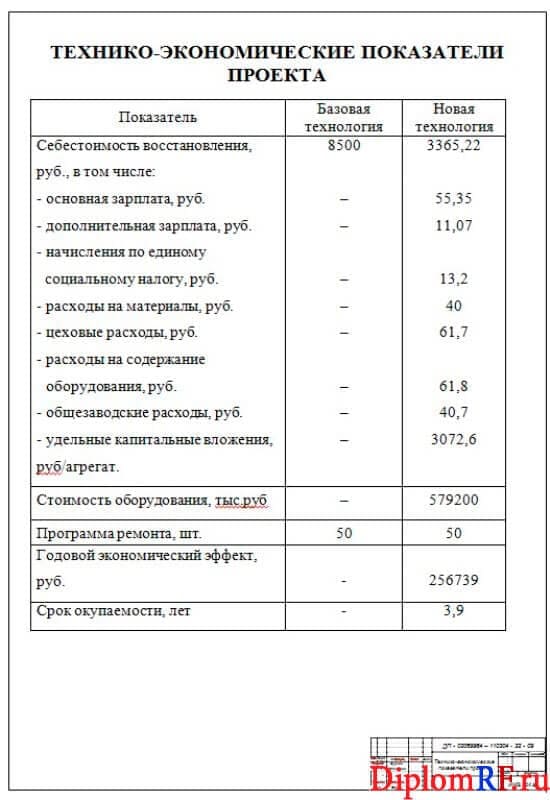

8.  Плакат технико-экономические показатели (в программе Word)

Описание

В  работе рассмотрена необходимость постоянного совершенствования ремонтно-обслуживающей базы и организации ремонтного производства в сельском хозяйстве. На примере отдельно взятого хозяйства ООО "Коломасовское" Ковылкинского района РМ произведена реорганизация существующей ремонтно-обслуживающей базы. Для этого выполнен анализ производственной деятельности хозяйства с рассмотрением климатических условий, структуры земельных угодий и посевных площадей. Даны характеристики с 2006 года по 2008 год: энергетических мощностей, уровня оснащённости основными производственными фондами, экономической эффективности возделывания культур. Выполнено исследование машинно-тракторного парка хозяйства. Представлены таблицы характеристик с 2006 года по 2008 год: состава и структуры МТП, затрат на ТО и ремонт, ремонтной базы. На основе анализа производственной деятельности хозяйства сделаны выводы и внесены предложения по реконструкции существующей ремонтной мастерской.

Выполнено определение состава ремонтно-обслуживающей базы, проанализирована существующая схема генерального плана ООО "Коломасовское", рассчитано количество ремонтно-обслуживающих работ и определена их трудоёмкость. Представлена таблица с распределением годового объёма работ по видам. Выполнено обоснование проектирования дополнительных участков к существующей мастерской. Проведены расчёты проектируемых участков: определён режим работы мастерской и фонды времени, рассчитана численность штата ремонтной мастерской, построен годовой план-график загрузки мастерской. Выполнен выбор состава технологического оборудования и его расстановка, рассчитаны производственные площади проектируемой мастерской и энергозатраты.

В конструкторском разделе выполнено исследование существующих конструкций для базировании деталей при проведении работ на шлифовальном станке. Предложена проектная разработка приспособления для шлифования, описана его конструкция и принцип действия. Выполнен расчёт крутящего момента, возникающего при шлифовании, определена сила зажима детали. Выбран материал деталей изделия. Выполнен прочностной расчёт соединения шток-гайка на растяжение (сжатие) и на срез, определёны момент затяжки привода приспособления и длина спецключа для зажима детали в приспособлении. Проверено опасное сечение штока по прочности на срез. Построены эпюры крутящего и изгибающего моментов, возникающих в приспособлении.
В технологическом разделе ВКР разработан технологический процесс восстановления промежуточного вала трактора МТЗ-80. Дана характеристика восстанавливаемой детали, выбран инструмент для измерения, определены дефекты детали и коэффициенты их повторяемости. Выбран рациональный метод восстановления детали. Рассчитаны режимы наплавочных работ и шлифовки. Разработана технологическая документация на восстановление детали.

Для организации безопасности труда и сохранения экологии выполнено исследование: условий труда в рассматриваемом хозяйстве, показателей травматизма и профзаболеваний, состояния охраны окружающей среды и техники безопасности. Предложены мероприятия по проведению инструктажей, санитарно-гигиенические, мероприятия по технике безопасности, противопожарной безопасности и сохранению экологии. Выполнен расчёт защитного заземления производственного оборудования мастерской.
В экономическом разделе диплома проведёны расчёты основных технико-экономических показателей проекта, годового экономического эффекта от внедрения мероприятий и срока окупаемости предложенных решений.
