Разработка конструкции стенда для испытания и диагностики масляных насосов

Код: 01.01.06.03.04

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Насос, Агрегат, Сельскохозяйственный, Техническое обслуживание и ремонт, Стенд, МТП

Пояснительная записка (в программе Word) 109 с., 12 рис., 29 табл., 24 источника
Чертежи (в программе Компас) 11 листов
ВУЗ Ульяновская государственная сельскохозяйственная академия
Спецификация 12 листов

Содержание

ВВЕДЕНИЕ
1. Исследование эксплуатационных показателей машинно-тракторного парка
1.1 Общие сведения о хозяйстве
1.2 Структура и состав парка машин
1.3 Исследование использования МТП
1.4 Исследование состава и квалификации водителей и механизаторов
1.5 Анализ производственно-технических площадей
1.5.1 План расположения
1.5.2 Состав технической службы и техобслуживание в хозяйстве
1.6 Выводы и предложения
2 Совершенствование техобслуживания машинно-тракторного парка в условиях хозяйства
2.1 Организация техобслуживания и ремонта МТП
2.2 Составление плана работ по техобслуживанию подвижного состава
2.3 Выбор пункта техобслуживания и распределение объёма работ
2.4 Расчет обслуживающего персонала пункта техобслуживания
2.5 Виды технологического оборудования и его выбор
2.6 План расстановки постов техобслуживания
3 Проектный расчёт стенда для проверки масляных насосов
3.1 Исследование существующих конструкций стендов
3.2 Обоснование выбора проектной конструкции
3.3 Конструкция и принцип работы стенда
3.4 Конструкционный расчёт элементов стенда
3.4.1 Расчет крепёжных соединений
3.4.2 Расчет пальца на срез
3.4.3 Расчет мощности гидронасоса
3.4.4 Кинематический расчет стенда
3.4.5 Расчет клиноременной передачи
3.5 Оценка технико-экономических показателей проектной разработки
4. Требования безопасности и экологии в проекте
4.1 Безопасность условий труда
4.1.1 Анализ условий труда в рассматриваемом хозяйстве
4.1.2 Рекомендации по улучшению охраны труда в хозяйстве
4.1.3 Определение защитного заземления стенда
4.1.4 Требования пожарной безопасности пункта техобслуживания
4.2 Мероприятия по защите экологии при проведении техобслуживания
5. Показатели экономической эффективности проекта
Выводы
Литература
Приложение

Состав чертежей

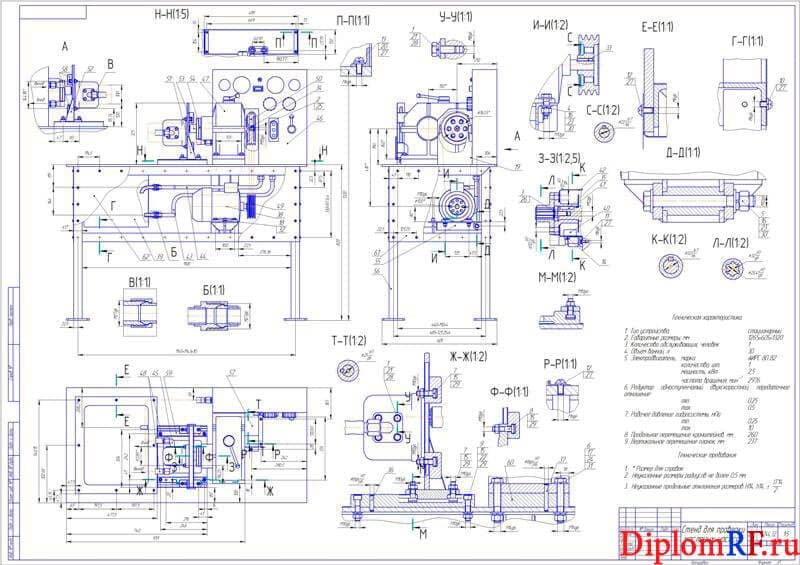

Чертёж собщего вида стенда для диагностики и испытания масляных насосов А1

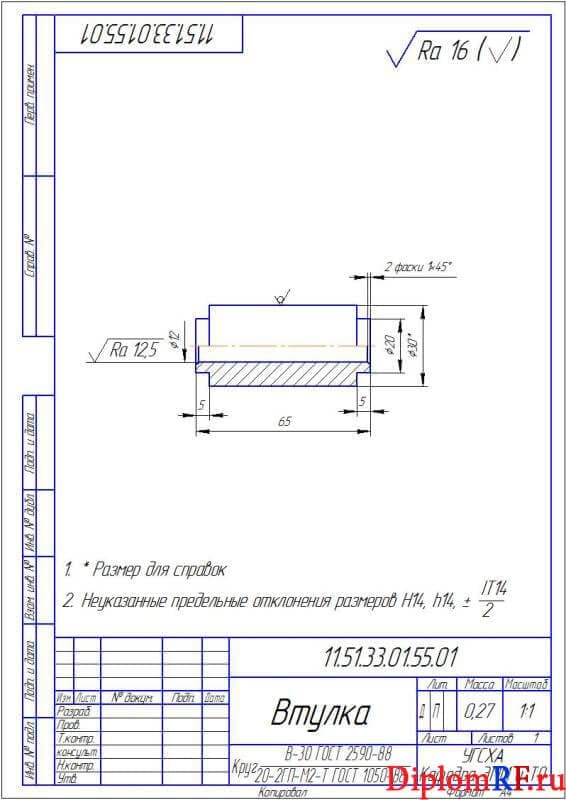

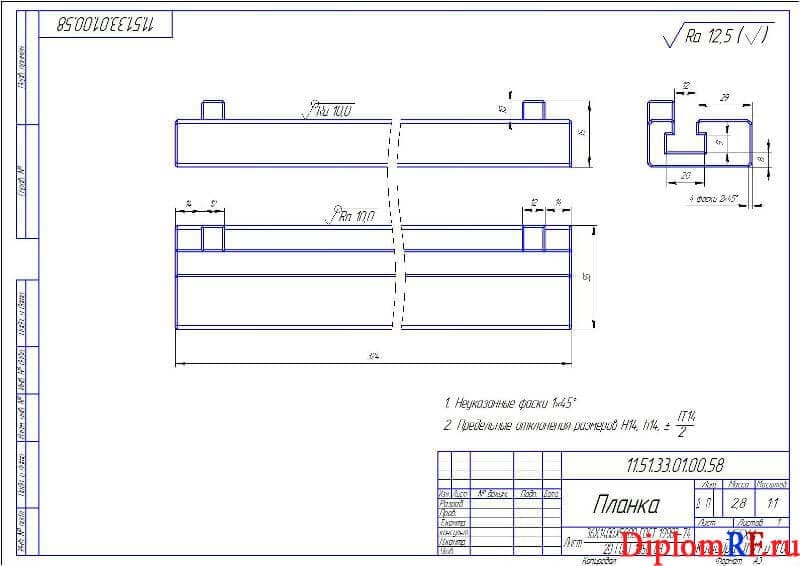

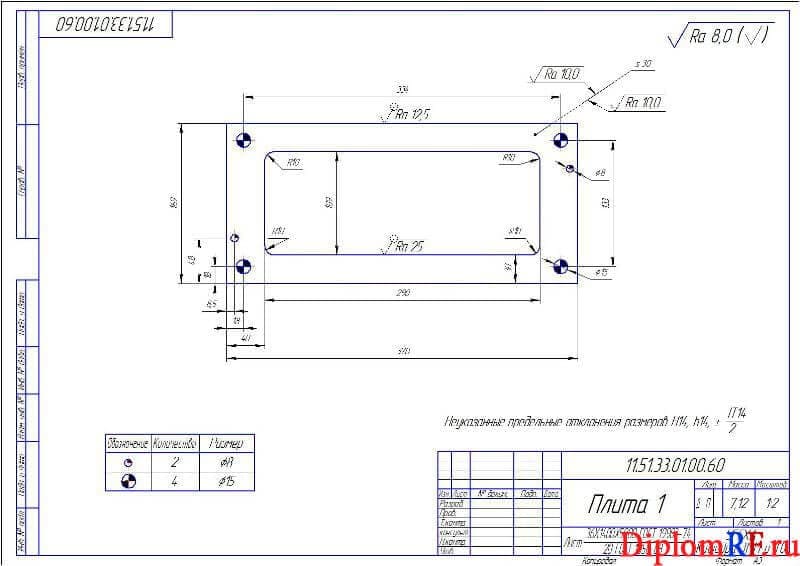

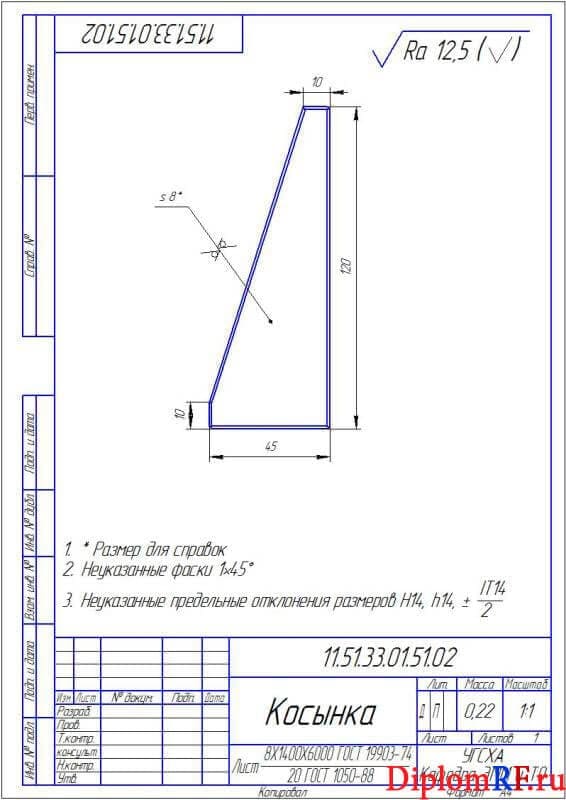

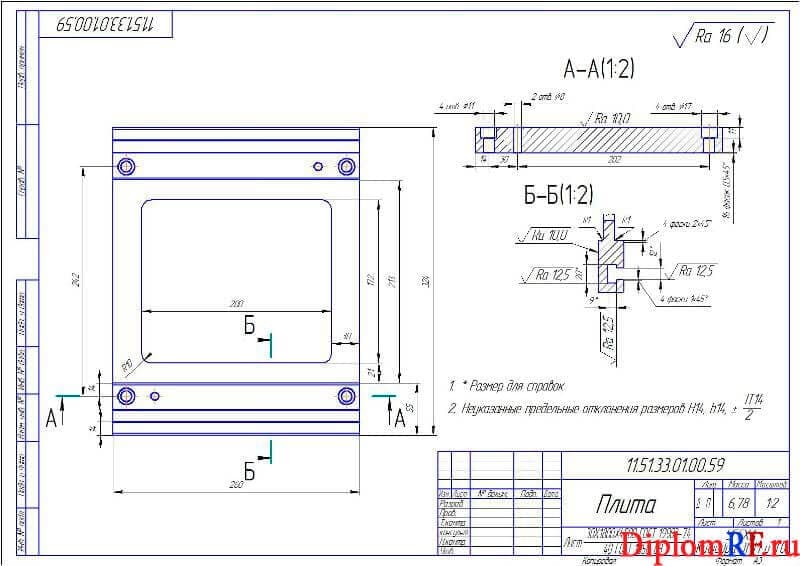

Деталировка конструкции: втулки А4, косынки А4, планки А3, плиты 2хА3

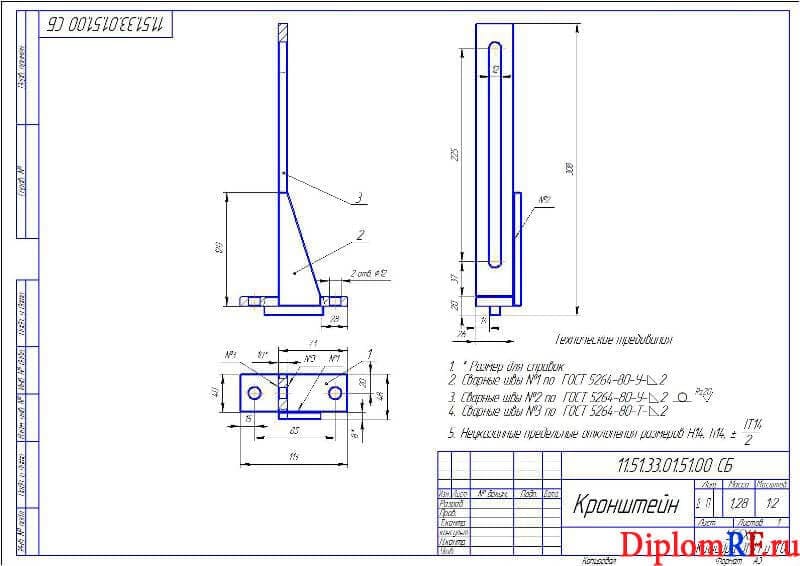

Чертёж сборочный кронштейна А3

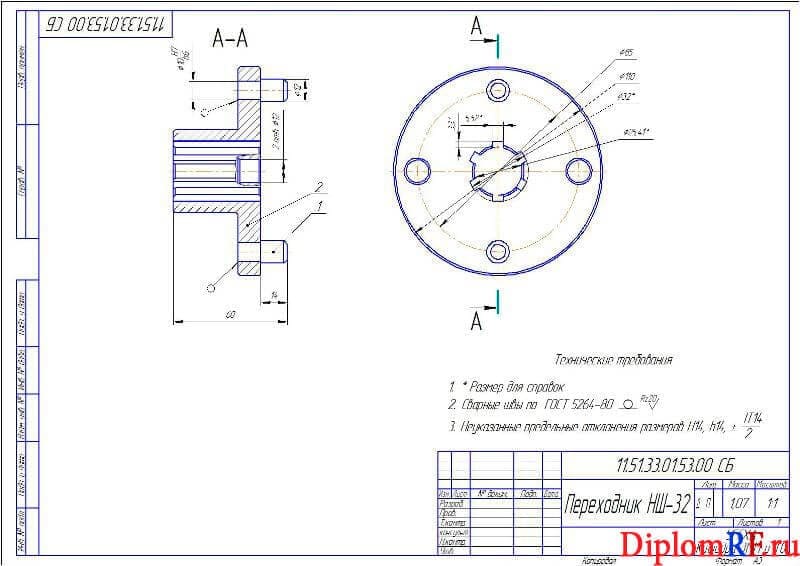

Переходник НШ-32 в сборе А3

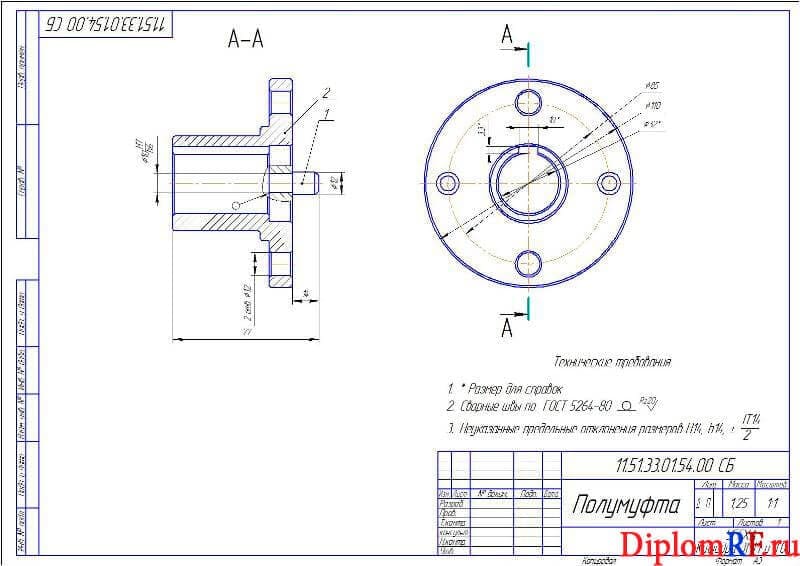

Чертёж сборочный полумуфты стенда для испытания насосов А3

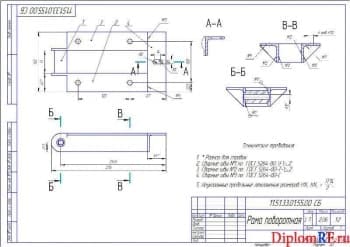

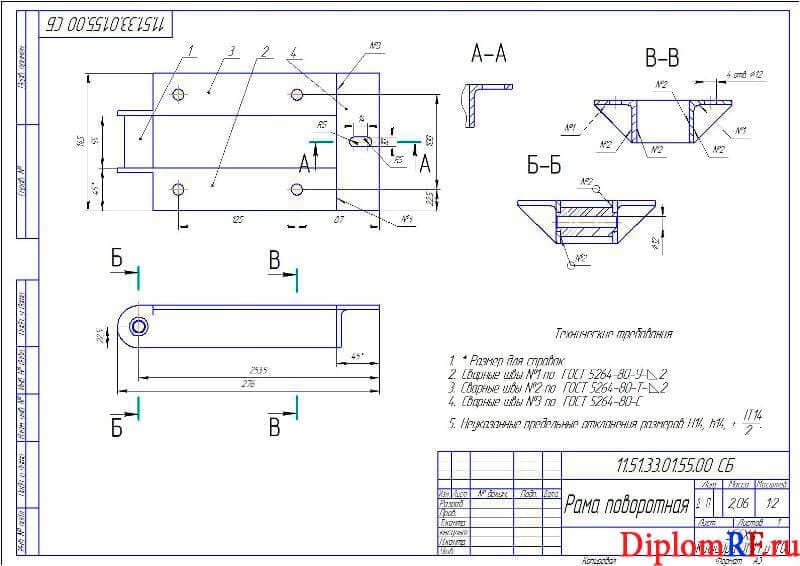

Поворотная рама в сборе А3

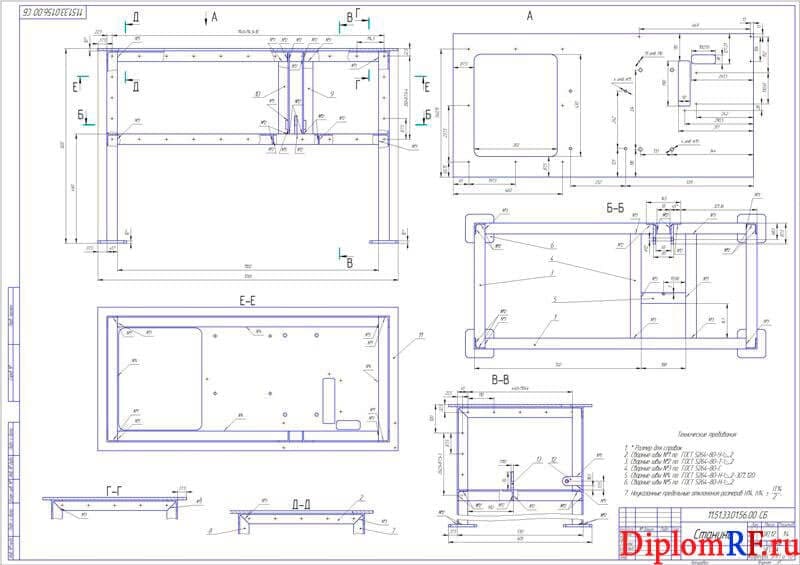

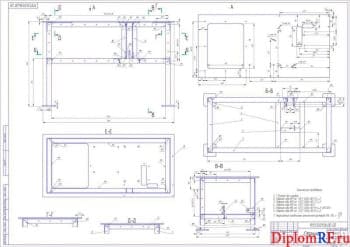

Сборочный чертеж станины А1
Плакаты в программе Word: 1. Эксплуатационные показатели МТП; 2. Схема технологического процесса ТО подвижного состава; 3. Планировка пункта технического обслуживания; 4. Распределение объема работа в ПТО; 5. Технико-экономические показатели; 6. Технологическая карта на испытание насоса

Описание

В дипломной работе рассмотрена важность развития ремонтной базы, необходимость повышения качества техобслуживания и ремонта для поддержания техники в работоспособном состоянии. Представлен анализ деятельности предприятия СПК им. Чапаева, расположенного в Старомайнском районе Ульяновской области. Рассмотрены природно-климатические условия, наличие плодородных почв. Представлены таблицы с исследованиями с 2008 года по 2010 год: основных показателей производства хозяйства, структуры земельных угодий и посевных площадей, урожайности сельскохозяйственных культур. Выполнен анализ технической эксплуатации подвижного состава. Представлены с 2008 года по 2010 год: показатели производственной работы МТП, энергонасыщенности МТП, годового фонда использования техники, расхода топлива на единицу работы. Представлена таблица с показателями использования грузового парка за три года. Исследованы состав и квалификация водителей и механизаторов. Рассмотрена структура производственно-технической базы, а также проводимое на ней техническое обслуживание подвижного состава. Предложены меры по улучшению техобслуживания машинно-тракторного парка в условиях хозяйства. Представлены схемы структуры обслуживания и технологического процесса техобслуживания тракторов и грузовых автомобилей. Проведены расчёты по определению объёма работ по техобслуживанию подвижного состава, на основании которых осуществлена равномерная загрузка пункта техобслуживания и рассчитан необходимый для этого персонал. Для качественного проведения технического обслуживания выбрано современное технологическое оборудование.

В конструкторской части выполнено исследование существующих конструкций стендов. Обоснован выбор проектной разработки. Рассмотрена конструкция и принцип работы проектируемого стенда. Выполнены расчёты крепёжных соединений, пальца на срез из условия прочности, клиноремённой передачи, кинематический расчёт. Для технико-экономической оценки разработки выполнен расчёт общих затрат на изготовление конструкции. В графической части представлены сборочные чертежи и рабочие чертежи деталей, из которых выполнен стенд.

Выполнен анализ состояния охраны труда в СПК им. Чапаева. Представлена таблица с данными анализа травматизма, заболеваемости, затрат на охрану труда с 2008 года по 2010 год. Разработаны мероприятия для улучшения безопасности работы и уменьшения количества случаев травматизма рабочих. Выполнен расчёт защитного заземления стенда для проверки масляных насосов. Разработаны требования пожарной безопасности пункта техобслуживания, мероприятия по защите экологии. Приложена инструкция по охране труда при работе на стенде для проверки масляных насосов.

Выполнено экономическое обоснование дипломного проекта, основанное на сравнении приведённых затрат по фактическим данным предприятия и после внедрения проектной разработки. Представлена таблица с показателями экономической эффективности проекта. Сделан вывод о целесообразности внедрения технологии и организации работ по техническому обслуживанию.

В проекте представлен анализ деятельности предприятия, технической эксплуатации подвижного состава. Рассмотрена структура производственно-технической базы, а также проводимое на ней техническое обслуживание подвижного состава.

Проведены расчеты по определению объема работ по техническому обслуживанию подвижного состава, на основании которых была осуществлена равномерная загрузка пункта технического обслуживания и рассчитан необходимый для этого персонал. Для качественного проведения технического обслуживания выбрано современное технологическое оборудование.

Разработан стенд для испытания рессор, позволяющий уменьшить трудоемкость при проведении технических обслуживаний.

Представлены энергетические, технологические и прочностные расчеты, а также рассмотрены вопросы безопасности и экологичности проекта.

Обоснована экономическая эффективность проекта.

Пояснительная записка выполнена аккуратно и технически грамотно.

Дополнительные материалы:

1. приложен файл на 6 листах в Word (показатели МТП, технологическая схема ТО подвижного состава, планировка пункта ТО, распределение объёма работ в ПТО, технико-экономические показатели, технологическая карта на испытание насоса);
2.приложен файл в jpeg cтенда для испытания насосов;
3.приложен файл технологической карты на испытание насоса на 1листе в Word;
4.приложен файл бирка (часть титульного листа) на 1листе в Word;
5.приложен файл доклада на 3листах в Word;
6.приложена инструкция по охране труда при работе на стенде для проверки масляных насосов на 4листах в Word;
7. приложена таблица годового плана мероприятий по улучшению условий и охране труда на 1листе в Word;
8.приложен файл на 12листах в Word (спецификация к планировке ПТО, структура и состав МТП, эксплуатационные показатели МТП, средства технического обслуживания и ремонта, оснащённость рабочего места постов ТО-1 и ТО-2, инструкция по охране труда мастера-диагноста пункта ТО, структура капитальных вложений по проекту);
9.приложен файл с рецензией на 2листах в Word.
