Проект зрительного цифрового кинозала вместимостью 200 зрительных мест

Описание

В проекте выполнена разработка зрительного цифрового кинозала вместимостью 200 зрительных мест с применением звуковых систем Dolby Lab.

Приведен теоретический раздел с описанием систем пространственного звучания Dolby Lab с рассмотрением конструкций Dolby Stereo (формат 3/1), Dolby Surround (3/2), Dolby Pro Logic (3/2), Dolby Digital (5.1) и Dolby ЕХ.

Составлен расчетно-конструкторский раздел.

Выполнено определение параметров зрительного зала кинотеатра: площадь 200 м², длина/ширина/высота 5,42 м / 16,5 м / 12,1 м, высота и ширина рабочего поля экрана 3,22 м / 7,7 м. Принята прямоугольная форма зала.

Определено расстояние от центра экрана до объектива кинопроектора, равное 16,45 м. Выбор кинопроекционного объектива проводится в зависимости от соотношения проекционного расстояния к ширине широкоэкранного изображения или исходя из размеров ширины 2К матрицы. Рассчитано требуемое фокусное расстояние, равное 66,20 мм. Выбран объектив Konica-Minolta.

Разработана планировка зрительных мест в зале и произведен расчет путей эвакуации с определением параметров:

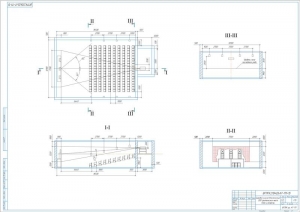

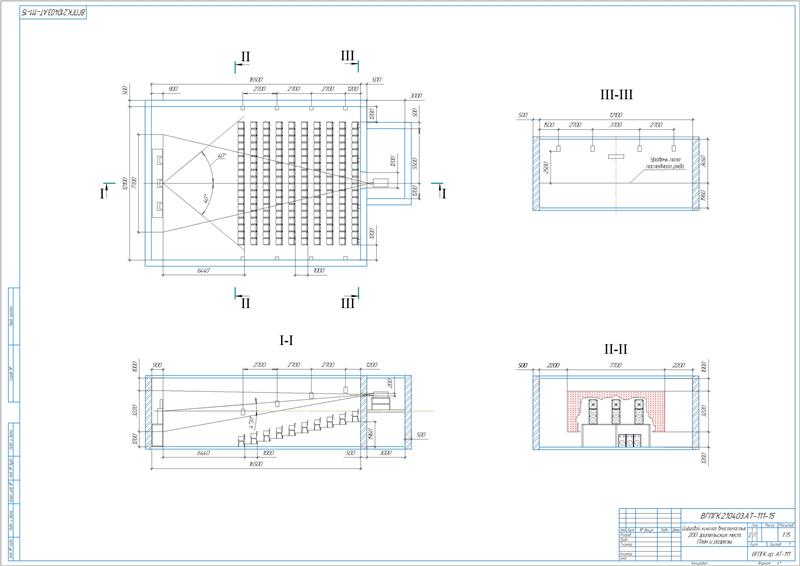

Построен подъем пола зрительного зала и определено положение проекционных и смотровых окон.

Приведен светотехнический расчет киноэкрана и сделан выбор комплекса кинотехнологического оборудования. Рассчитан показатель светового потока цифрового кинопроектора для демонстрирования 2D изображения – 4287,93 лм. Принят кинопроектор CHRISTIE CP2220, оснащенный ксеноновой лампой мощностью 6000W. В качестве системы 3D-проекции принята Dolby 3D.

Выполнено определение мощности усилительных каналов.

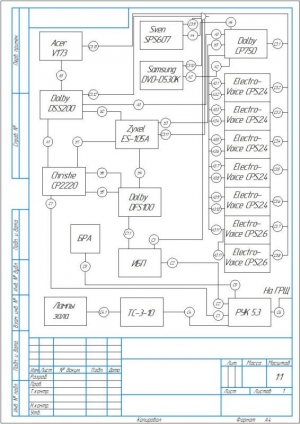

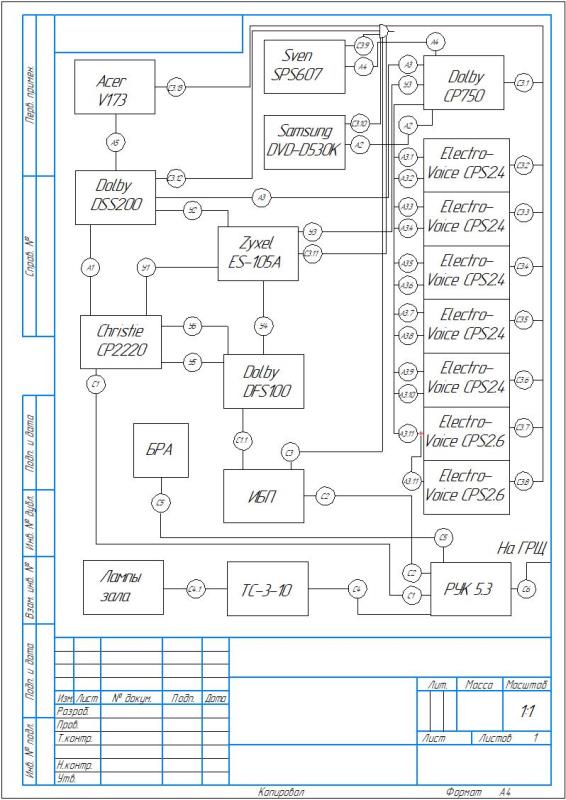

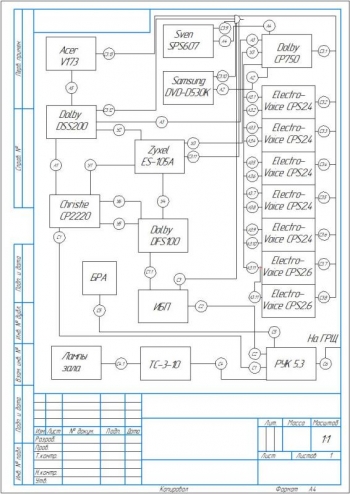

Выбрано оборудование: источник бесперебойного питания Smart-UPS 1000VA, усилитель Electro-Voice CPS 2.4 и Electro-Voice CPS 2.6, Dolby CP750 звуковой процессор, киноэкран Harkness Hall Perlux180, темнитель света Светогор ТС-3-10, распределительное устройство РУК 5.3, громкоговорители: Variplex М -2, сабвуфер TL 440., сурраунд SL8,2, RACK 40U рековый шкаф, очки для просмотра стерео Dolby 3D .

Разработан технологический раздел.

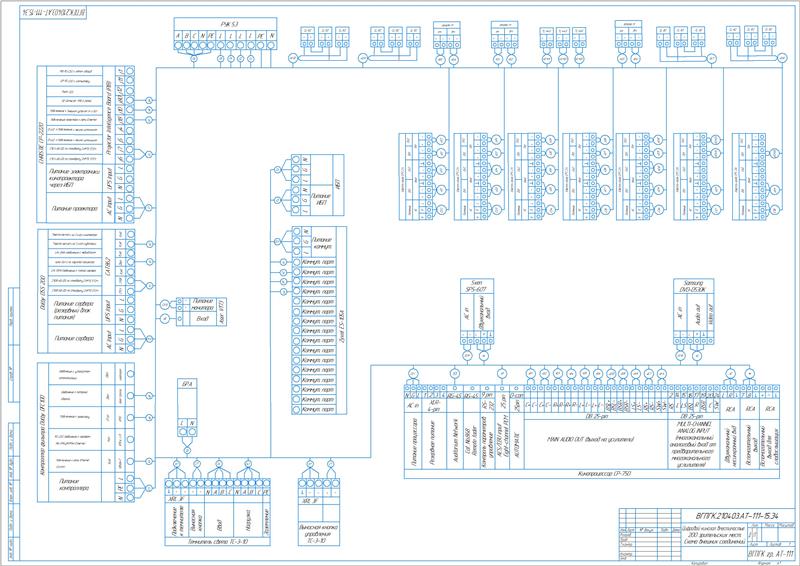

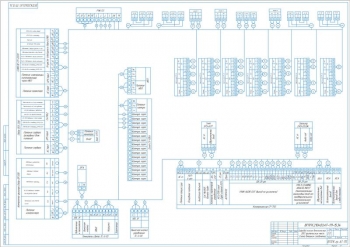

Подключение заэкранных громкоговорителей выполнено по схеме Bi-Amp, при которой производится отдельное усиление сигнала на низкие частоты и отдельное – на высокие и средние.

Выполнено размещение акустических систем в зале.

Установка акустических систем трех центральных каналов выполнена за экраном. Там же размещены сабвуферы. Монтаж фронтальных АС выполнен на специальных жестких помостах, размещенных за экраном. Расположение громкоговорителей выполнено в соответствии с установкой каналов: левого канала – у левого крана экрана, правого – у правого, центрального – по центру. За экраном предусмотрена звукопоглощающая стена с проемами для установки заэкранных акустических систем.

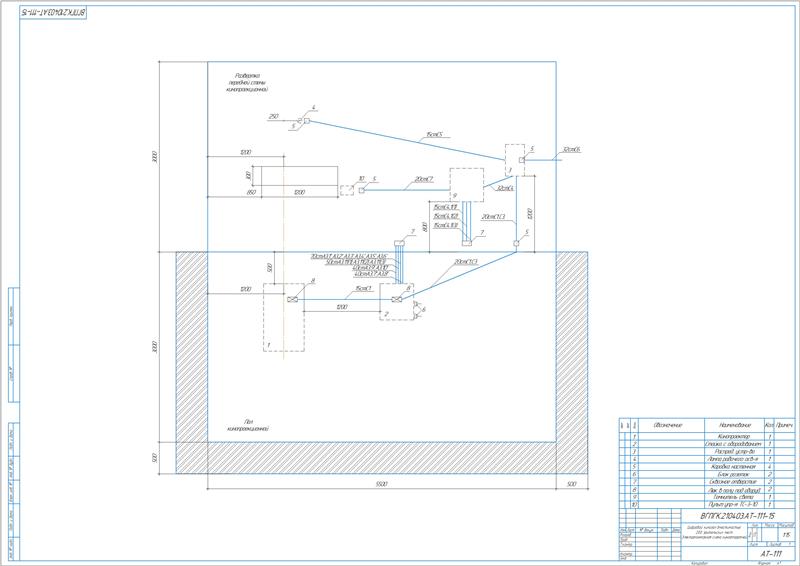

Проведен расчет сечения проводов для подключения кинотехнологического и звукового оборудования для кинотеатра. Рассчитан ток в линии, равный 32,65 А. С учетом требований механической прочности выбран провод сечением 4 мм² в количестве 2 шт. По аналогии произведены расчеты проводов линий питания: звуковой стойки от УРМ, темнителя света ТС-3-10 Светогор, ламп накаливания рабочего освещения зрительного зала, ввода в киноаппаратную.

Выбраны трубы для прокладки линий с расчетом их диаметров.

Приведен экономический раздел с определением эксплуатационных расходов за год в сумме 57412831,21 руб и срока окупаемости 1,8 года.

Составлен перечень мероприятия по охране труда.

В дипломной работе выполнено проектирование современного зрительного зала кинотеатра на 200 посадочных мест для осуществления цифрового кинопоказа в режиме 2-D и 3-D.
