Проект больницы с оздоровительным комплексом

Описание

В проекте выполнена разработка конструкции здания больницы с оздоровительным комплексом площадью 3,5 тыс. м².

Приведены общие сведения о проектируемом объекте. Здание имеет три этажа. Площадь застройки составляет 1444 м², строительный объем равен 22805 м³.

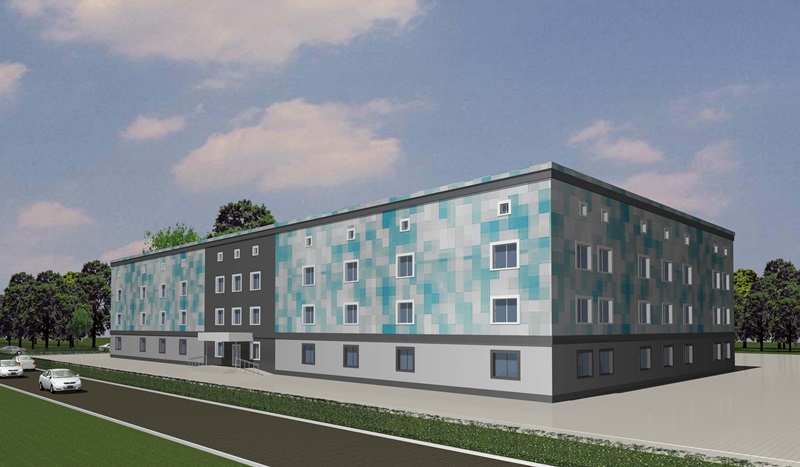

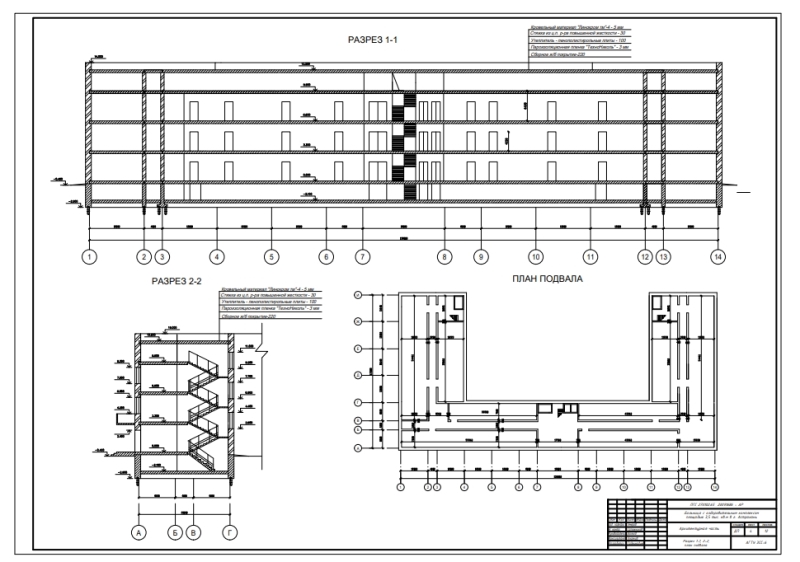

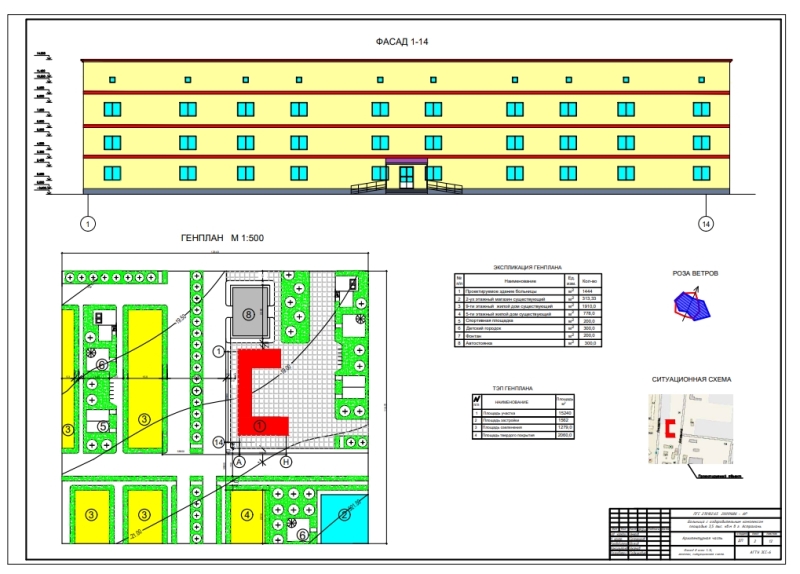

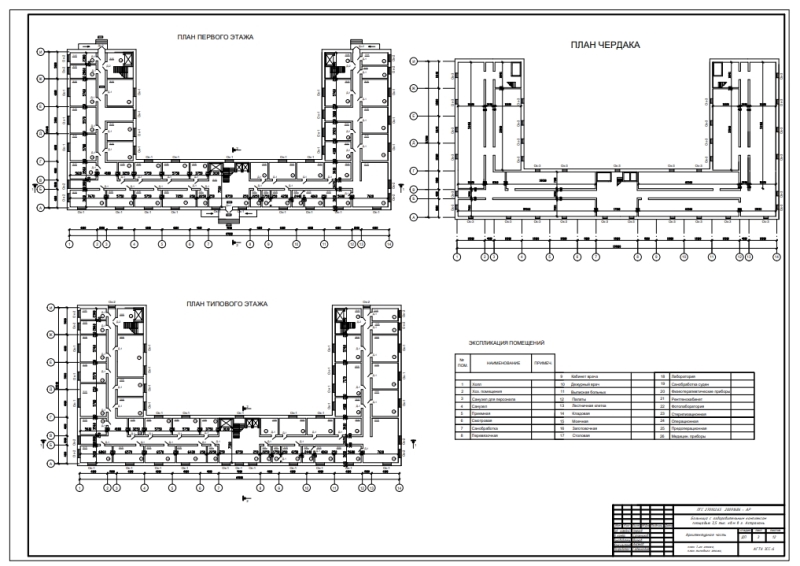

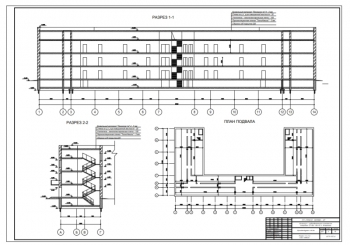

Разработаны объемно-планировочные решения. Для эвакуации людей из здания в случае пожара предусмотрены выходы через лестничную клетку. Корпус имеет высоту помещений 3,3 метра. Все комнаты освещаются естественным светом, стены оштукатурены и окрашены. Пол покрыт линолеумом, который уложен на цементную стяжку. Лестничная клетка выполнена из монолитного железобетона и предназначена для ежедневного использования. Она освещается искусственным светом. Ограждение лестниц выполнено из металлических звеньев, а поручень облицован деревом. В здании также имеются лифты, один из которых предназначен для пассажиров и имеет грузоподъемность 400 кг, а второй - грузопассажирский с грузоподъемностью 630 кг. Лифты расположены в глухой шахте, выполненной из монолитного железобетона. Кроме того, в здании предусмотрен технический этаж, на котором размещены системы вентиляции и дымоудаления.

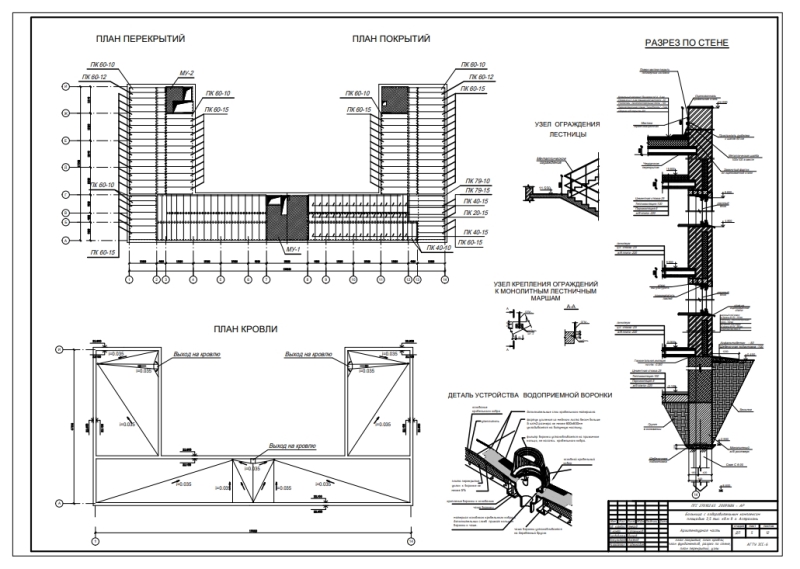

1. Здание имеет кирпичную конструкцию с поперечными и продольными несущими стенами. Его устойчивость и жесткость обеспечиваются системой связи между сборным перекрытием, наружными и внутренними стенами. Фундаменты выполнены с использованием свай и монолитного ростверка. Толщина наружных стен составляет 640 мм, а внутренних - 380 мм. Кирпичные перегородки имеют толщину 250 мм. Перекрытия и покрытия выполнены из сборного железобетона толщиной 220 мм. Крыша –чердачного типа с внутренним организованным водостоком.
2. Сделан теплотехнический расчет наружной стены. В качестве утеплителя принят пенополистирол толщиной 140 мм.
3. В ходе расчета лестничных клеток определены параметры: ширина 2,2 м, высота одного марша 1650 мм, число подступенков в одном марше 11 шт, проступей 10 шт.
4. Приведены краткие сведения об инженерно-техническом оборудовании здания.
5. Отопление осуществляется посредством централизованной системы водяного отопления, используются стальные радиаторы для обогрева. Водоснабжение осуществляется через существующую водопроводную сеть диаметром 400 мм. Сброс сточных вод происходит в уже существующую канализационную сеть. Электроснабжение осуществляется через действующую высоковольтную систему с установкой трансформаторной подстанции и единых и поэтажных щитовых устройств. Газоснабжение осуществляется через действующую систему низкого давления.

Приведена расчетно-конструктивная часть.

Выполнен расчет кладки. Определена общая расчетная нагрузка от перекрытия типового этажа 11,67 кПа. Принята марка кирпича М100, раствора М50. Армирование выполнено сетками В 500 диаметром 4 мм с ячейками 80 х 80 мм.

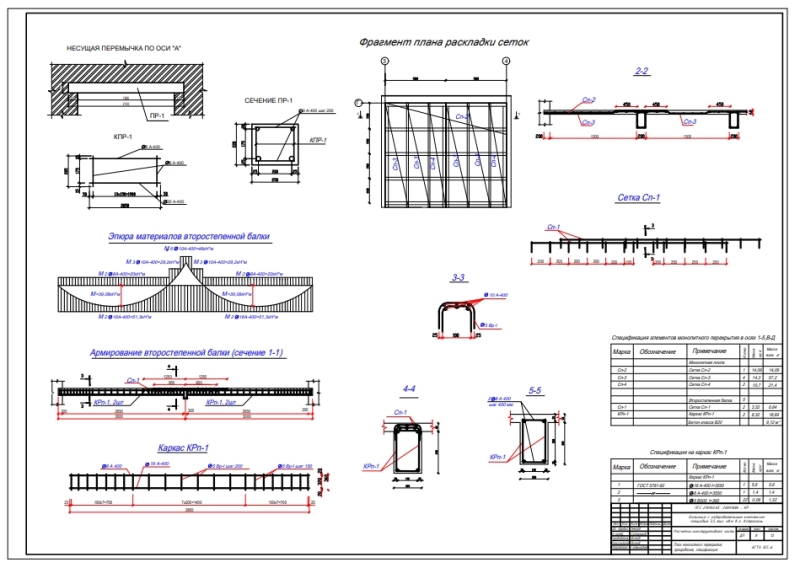

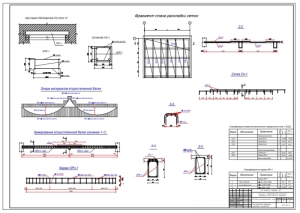

В ходе расчета ж/б перемычки пролетом составлена расчетная схема и определены нагрузки.

При расчете фундаментов мелкого заложения вычислены значения:

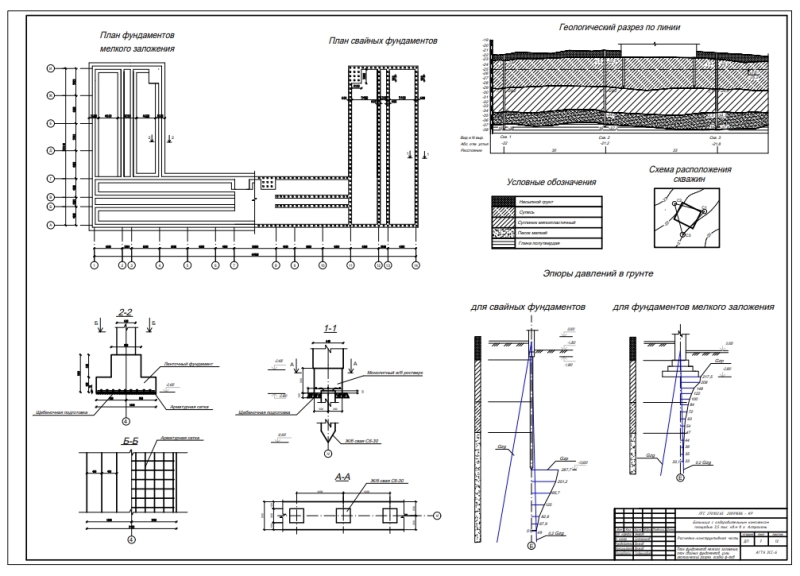

Выполнено конструирование и расчет ленточного свайного варианта фундаментов. Определена глубина расположения подошвы ростверка 2,5 м. Принята стандартная ж/б свая С6 – 30 с сечением 0,3 х 0,3 м, длиной 6 м,. Заделка сваи в ростверки - 5 см. Несущая способность сваи по грунту равна 605 кН. На 1 м ленты фундамента требуется 1 свая. Толщина ростверка равна 0,5 м.

По полученным результатам проведено технико-экономическое сравнение двух вариантов. Принят свайный фундамент.

Составлен раздел по технологии производства.

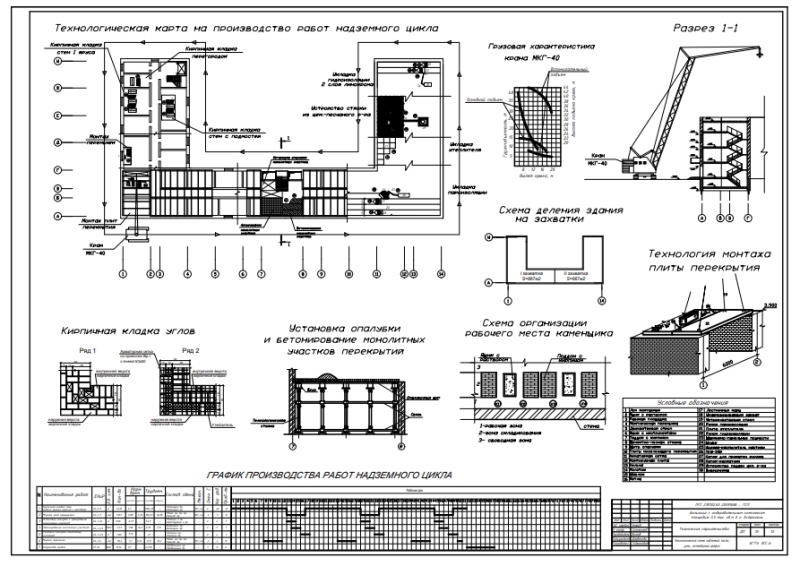

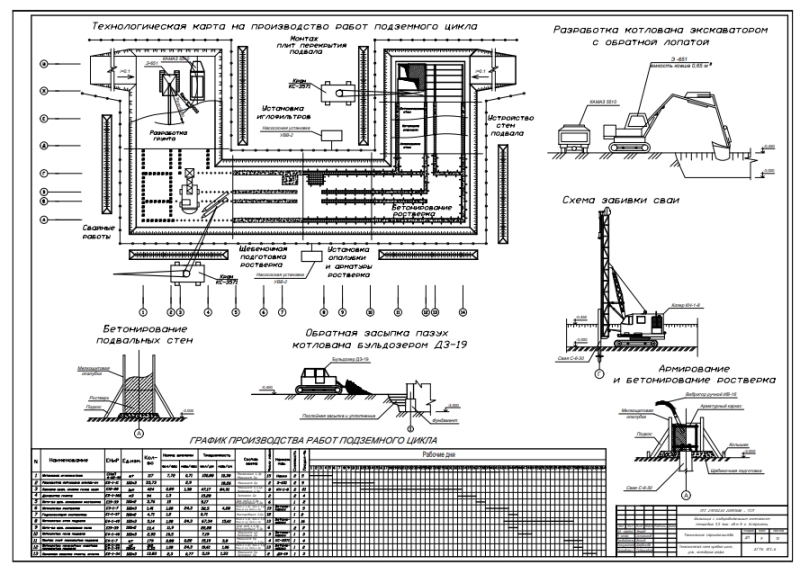

1. В составе работ подземного цикла предполагается выполнение операций по отрывке котлованов с зачисткой основания под фундаменты, разбивке осей фундаментов в вырытых котлованов, устройству ленточных фундаментов, их гидроизоляции, обратной засыпке пазух и уплотнению и подготовке к монтажу наземной части.
2. Произведен расчет объемов земляных работ: фундамента 4983 м³, общий объем грунта 5373 м³.
3. Сделан выбор машин ля работ в котловане. Приняты: экскаватор с обратной лопатой Э-651 с емкостью ковша 0,65 м³, автосамосвал КАМАЗ-5510, копер КН-I-8 грузоподъемностью 7т на базе трактора Т-180, молот МД-1800 трубчатого типа, кран КС-3571. Для монтажа здания выбран кран МКГ-40.
4. Проведен выбор методов производства монтажных работ. Принят метод свободного подъема, выполняемого наращиванием – присоединением конструкций в вертикальном направлении. Прием выполнения подъема – подтягивание, перенос, поворот, опускание.
5. В качестве основных монтажных приспособлений принят двухветвевой и четырехветвевой строп, навесные подмости и приставная лестница с площадкой.

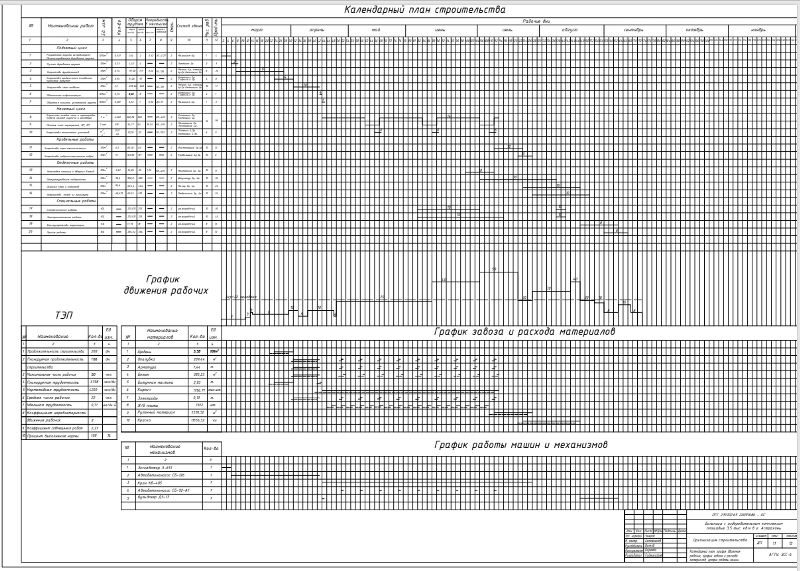

Описана организация строительного производства с разработкой календарного плана выполнения работ.

Сделан расчет потребности во временных зданиях и сооружениях, складских помещениях.

Произведен расчет временного водоснабжения. Общий расход воды равен 5131 л/сек. Принят диаметр трубы 110 мм.

Рассчитан расход электроэнергии на объект 421 кВт. Принят трансформатор ЖТП 560.

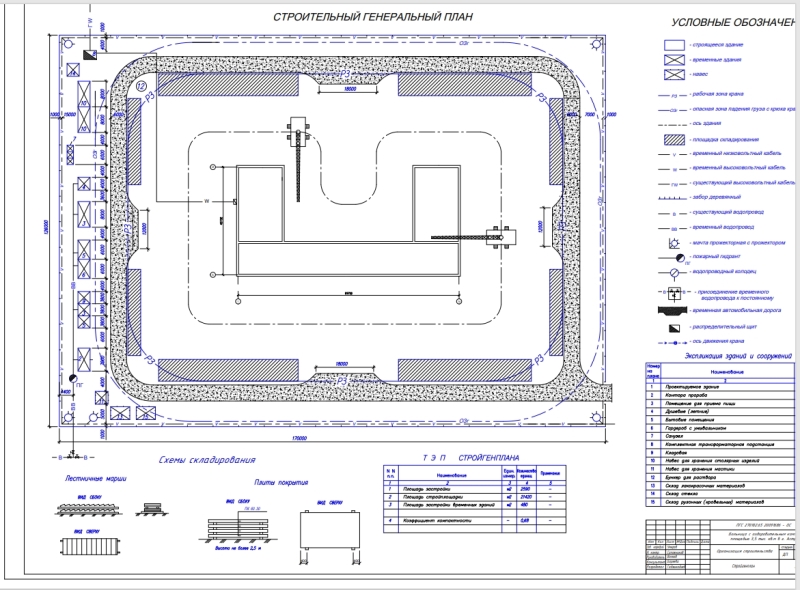

Определены ТЭП стройгенплана: площадь застройки 2590 м², временных зданий и сооружений 363 м², протяженность временных дорог 1800 м, водопровода – 0,04 км. Коэффициент компактности составляет 0,32.

 В экономической части произведен расчет договорной стоимости объекта в размере 15751831 руб. Составлены укрупненные сметные расчеты на выполнение сантехнических и электромонтажных работ, объектная смета на строительство. Приведен локальный сметный расчет на строительство больницы с оздоровительным комплексом.

Разработаны мероприятия по безопасности и экологичности проекта, природоохранные мероприятия.

В работе спроектировано здание больницы с оздоровительным комплексом площадью 3,5 тыс. м², общей сметной стоимостью 15751831 руб.
