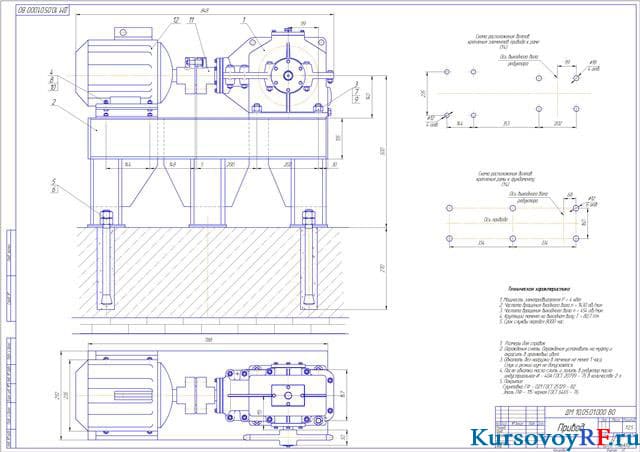

Привод к горизонтальному валу

Содержание

 Курсовой проект по дисциплине: «Детали машин»

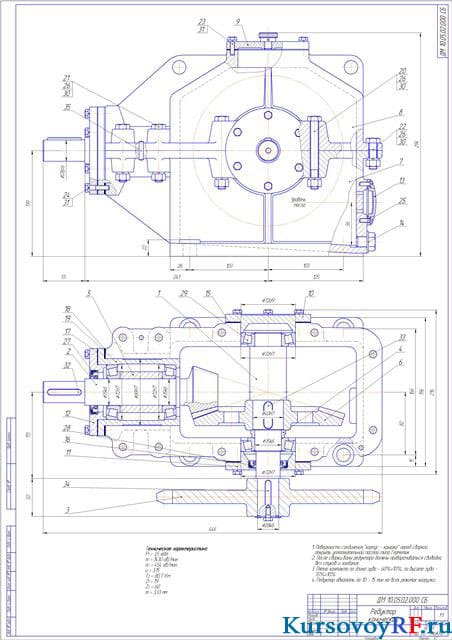

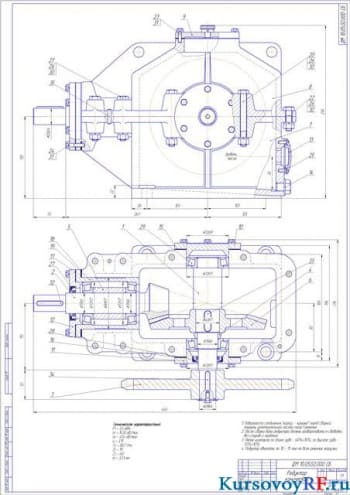

В курсовой работе представлен редуктор его назначение и достоинства. Выполнен расчет элементов привода с выбором электродвигателя, а также силовой и кинематический анализ привода, где определено передаточное число привода, частота вращения и крутящие моменты. Сделан расчет редуктора с выбором материала и определения допускаемых контактных напряжений. Представлен расчет конических прямозубых передач с определением диаметра внешней делительной окружности колеса, числа зубьев, максимального окружного и номинального модулей прямозубых колес, внешнего конусного расстояния, а также коэффициентов концентрации, динамичности, эмпирический коэффициент, усилий в зацеплении. Выполнен расчет цепной передачи с определением числа зубьев, передаточного числа, шага цепи и скорости, межосевого расстояния, нагрузки на валы. Сделан подбор муфт с определением расчетного момента муфты и силы, действующие со стороны муфты. Выполнен расчет валов с определением опорной реакции вала в плоскостях и построения эпюр силовых факторов, также определены диаметры, изгибающие моменты и расчеты на выносливость. Представлен расчет подшипников с его выбором и построением схемы установки, также определены осевые составляющие и эквивалентная динамическая нагрузка, расчетная долговечность. Выбор смазки подшипников, а также выбор и расчет шпоночных соединений. Определены размеры редуктора и выполнено проектирование плиты. Представлена техника безопасности проекта. Примечание – дополнительно есть на 2 листах в формате Word небольшой подраздел пояснительной записки.
