Курсовое проектирование редуктора общего применения с чертежами

Содержание

Курсовой проект по дисциплине: «Детали машин»

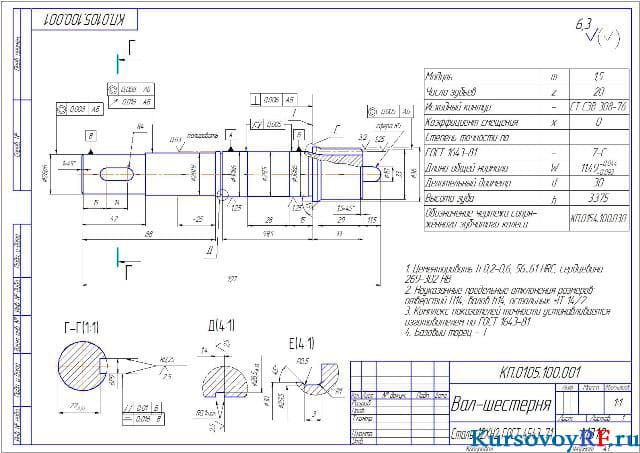

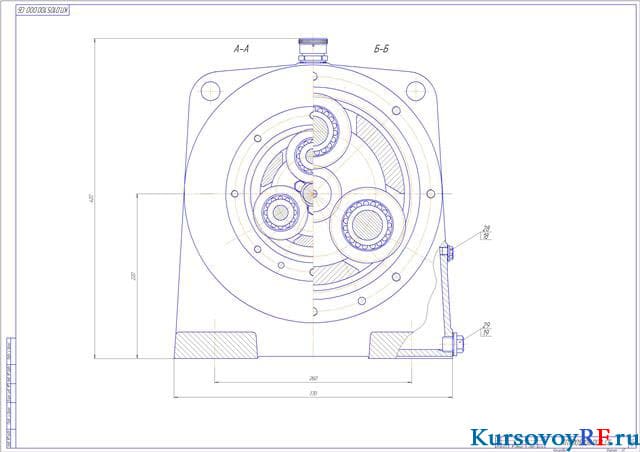

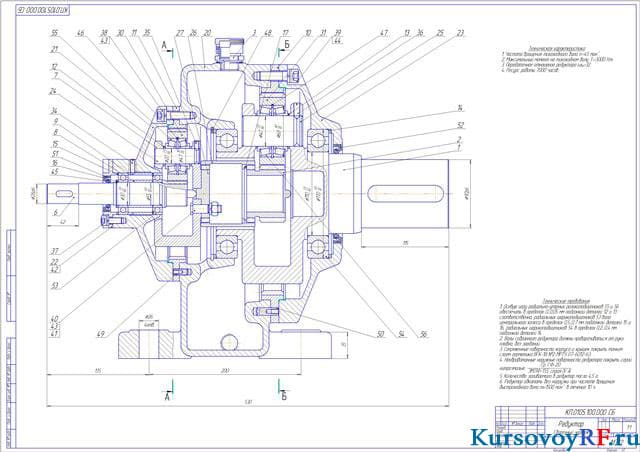

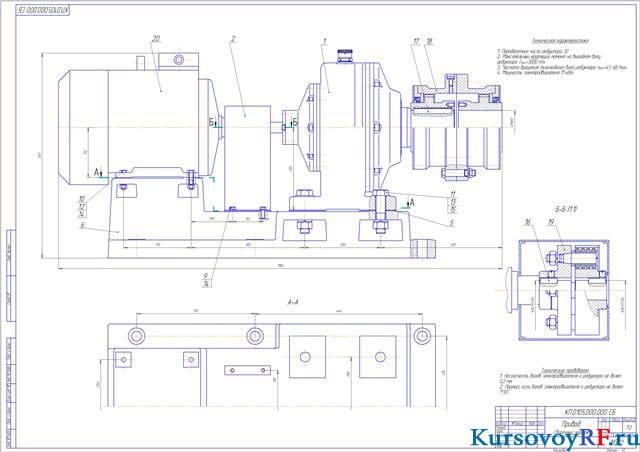

В курсовом проекте отражена компоновочная схема редуктора с гистограммой изменения нагрузки. Выполнен кинематический и силовой расчеты с определением частот вращения, крутящих моментов. Представлен расчет оптимальных напряжений для зацепления и изгибных напряжений с расчетами эквивалентного числа циклов и времени, долговечности Определены размеры зубчатых колес с расчетами диаметров колес, корректировки числа зубьев и рабочей ширины зубчатых колес. Выбор марки стали и упрочняющей обработки колес, с определением величины контактных напряжений, твердости. Выполнено конструирование узла саттелитов: в том числе расчет и выбор подшипников, где определены толщина, диаметр, нагрузка. Представлена разработка узла вал-шестерни с выбором материала и расчетной схемы, а также определения реакций в опорах и построение эпюр. Сделана проверка вала на прочность и расчет с выбором подшипников. Выполнена разработка узла соединительной муфты между ступенями и расчет шпоночных соединений. Выполнен расчет крепления редуктора к раме с построением схемы и расчетом коэффициента внешней нагрузки. Определены потери на трение и КПД редуктора. Выбор двигателя и проверка его на перегрузку с расчетами эквивалентного момента и мощности. Представлен выбор смазки и тепловой расчет.
