Проект завода по производству газобетонных блоков

Описание

В проекте выполнена конструкторская разработка здания завода, специализирующегося на производстве газобетонных блоков, мощностью 550 м³/сут.

Завод газобетонных изделий является современным технологическим ком­плексом. Объектом строительства является главный производственный корпус завода.

Приведена архитектурно-строительная часть.

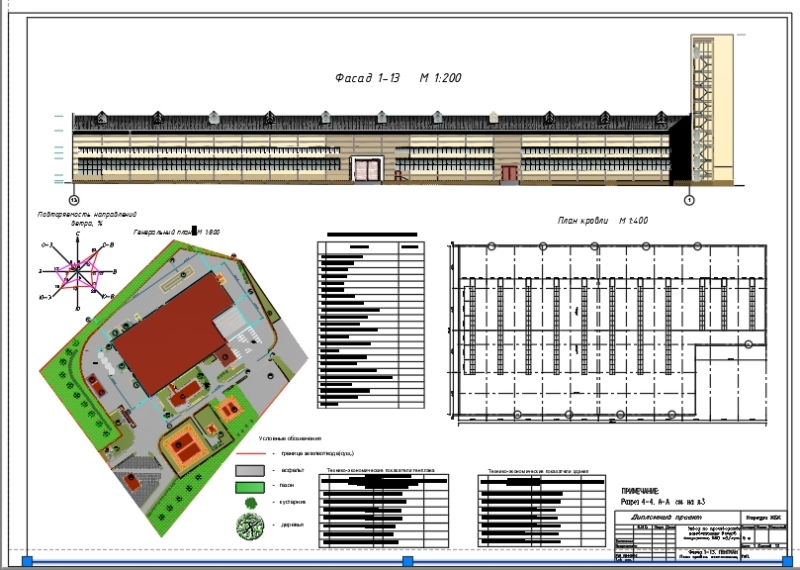

Дана строительная и климатическая характеристика района. Описано планировочное решение участка. Размещение здания и сооружений на участке выполнено в соответствии с технологическими и функциональными требованиями. Технико-экономические показатели генплана:

• Площади: застройки - 11700 м2, участка – 2,4 Га
• Процент: озеленения – 8%, застройки – 48%

Участок огражден забором. Рельеф участка имеет склон с падением в западном направлении. К постройкам запроектированы проезды шириной 7,5-9,5 м, с бетонным покрытием. Доставка сырья и материалов в производственный корпус со складов осуществляется посредством пневмотранспорта, фронтального вилочного и одноковшового погрузчика.

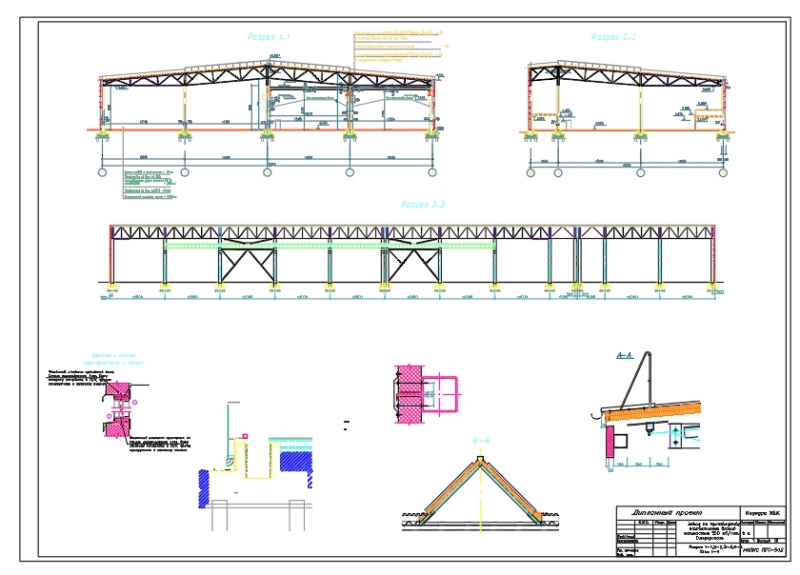

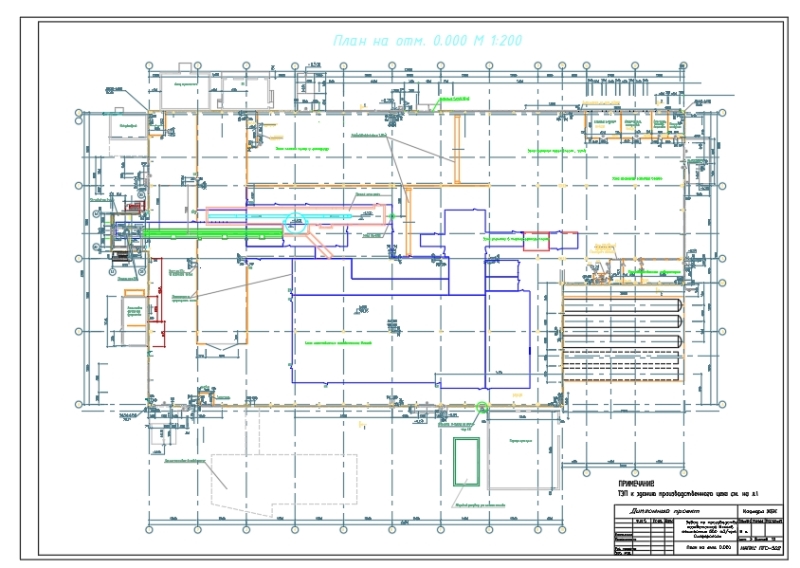

Производственный корпус имеет длину – 132 м, ширину – 72 м. Здание выполнено 4-х пролетным, с шириной каждого пролета 18 м. Шаг колонн равен 12 м, в одиночных случаях – 6 м. Высота здания равна 14,2 м. В составе производственного корпуса предусмотрены следующие помещения и участки: производственные - смешивания, дозировки, созревания, приготовления шлама, загрузки и выгрузки, упаковки, хранения, и вспомогательные участки. Кровля выполнена из двойного стального профнастила с утеплителем из минеральной ваты между листами. Потолок выполнен из профнастила с полимерным покрытием. Наружные стены – из сэндвич-панелей «Мастер-профи». Полы предусмотрены промышленные бетонные. Запроектированы световые фонари из поликарбонатных панелей по металлическому каркасу. Выполнены наружные водостоки. Цоколь облицован керамической плиткой. Здание отапливаемое. Горячее водоснабжение и пароснабжение предусмотрено от котельной. Электроснабжение производится от трансформаторной подстанции.

В ходе теплотехнического расчета стенового ограждения принят минераловатный утеплитель толщиной 100 мм.

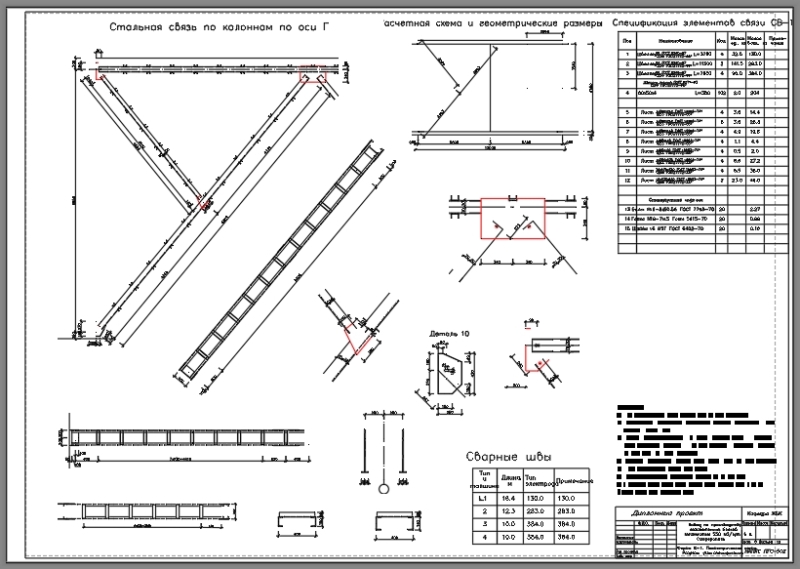

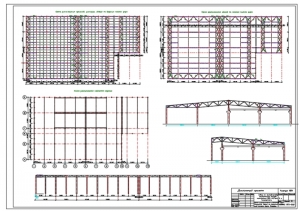

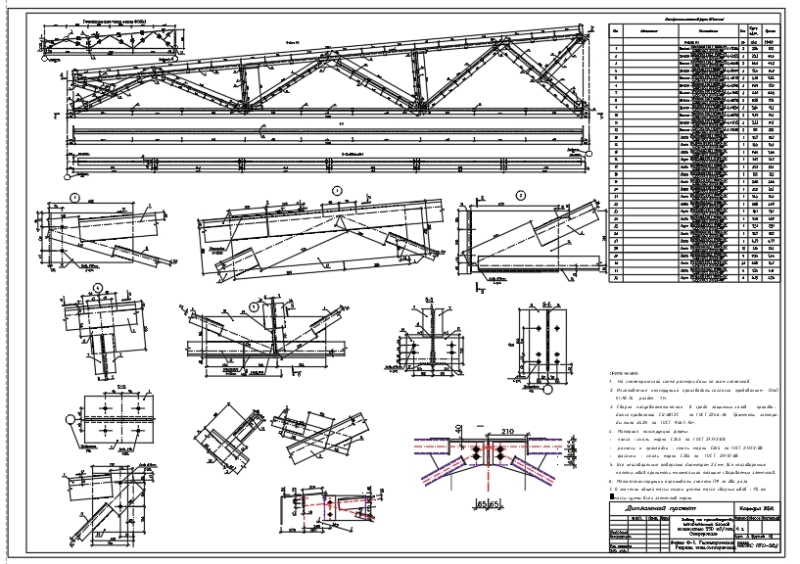

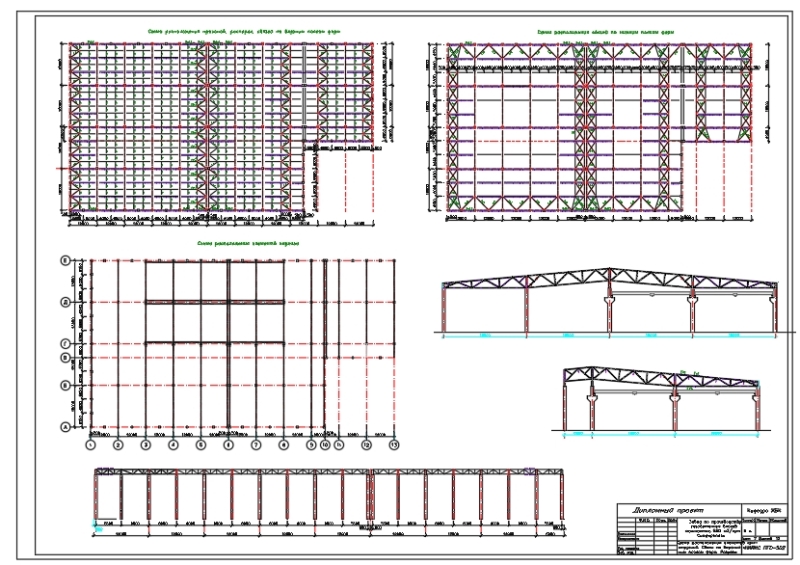

Конструктивная схема – рамно-связевая смешанная. В поперечном направлении пространственная жесткость обеспечена рамами, в продольном - связями. Здание разделено на 3 блока поперечными антисейсмическими швами. Для колонн приняты свайные фундаменты. Для наружных и внутренних стен здания фундаментные балки приняты монолитными железобетонными. Колонны имеют сечение 500 х 600 и 400 х 800 мм. По колоннам запроектированы вертикальные связи. Стропильные конструкции покрытия - стальные индивидуальные фермы из парных уголков. Шаг ферм равен 12 м.

 Составлена расчетно-конструктивная часть.

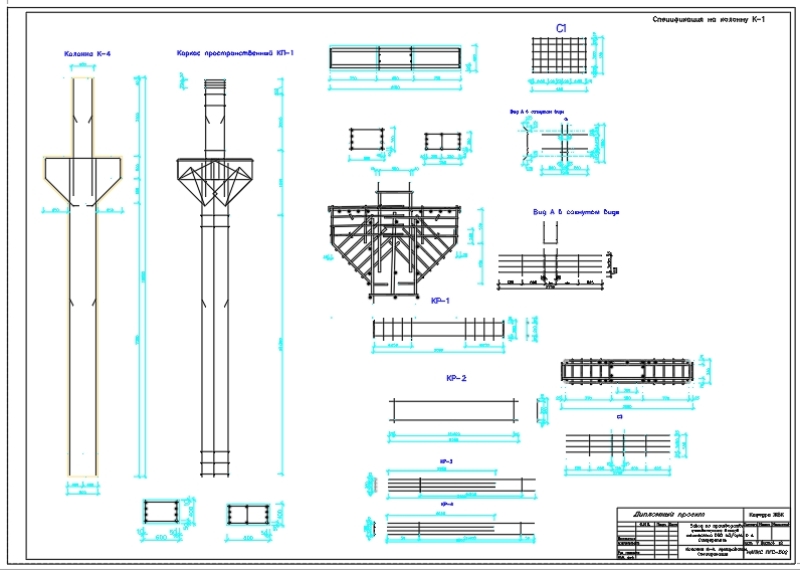

Произведено проектирование по конструктивному решению колонн здания в двух вариантах: с железобетонными и металлическими колоннами каркаса.

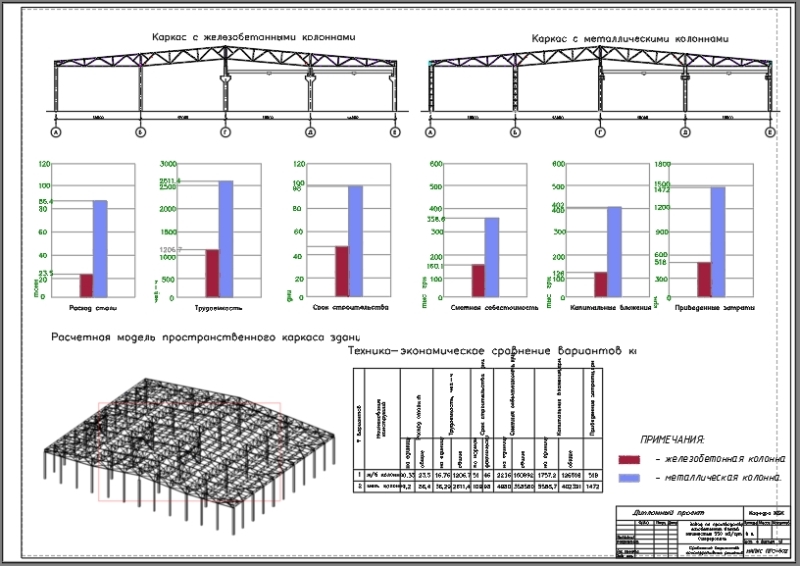

Выполнено технико-экономическое сравнение вариантов колонн с определением значений:

По результатам к проектированию принята железобетонная колонна.

Конструктивное решение здания и статический расчет выполнен в программном комплексе Лира с учетом работы пространственной системы. Расчет несущей способности свай произведен в программе ЭСПРИ. Подбор сечений арматуры железобетонных конструкций выполнен в программном модуле ЛИР-АРМ, стальных конструкций - ЛИР-СТК.

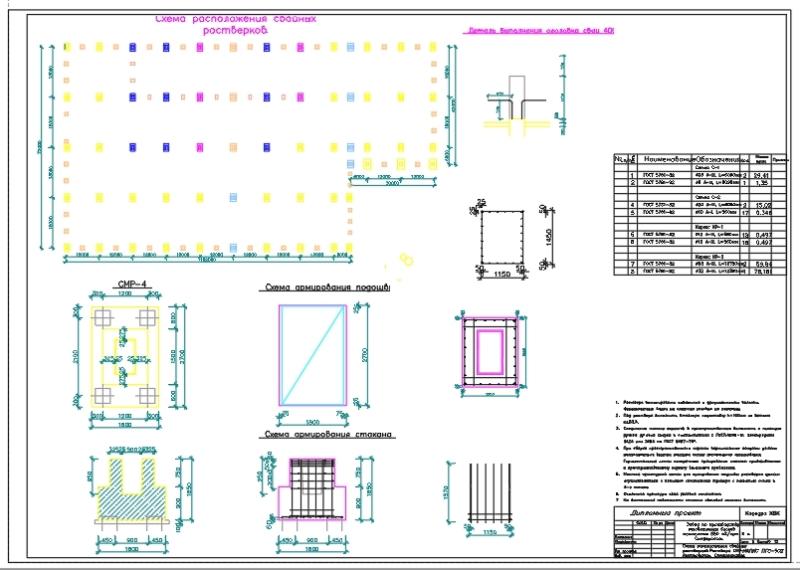

Произведен расчет свайных фундаментов. Определена глубина заложения ростверка 1,8 м. Отметка головы сваи – -1,6 м. Длина сваи равна 7 м, расстояние между ними 1,3 м. Сделан расчет ростверка как железобетонной конструкции, на продавливание колонной и угловой сваей, на изгиб.

Приведена технология строительного производства.

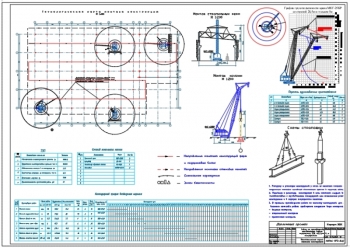

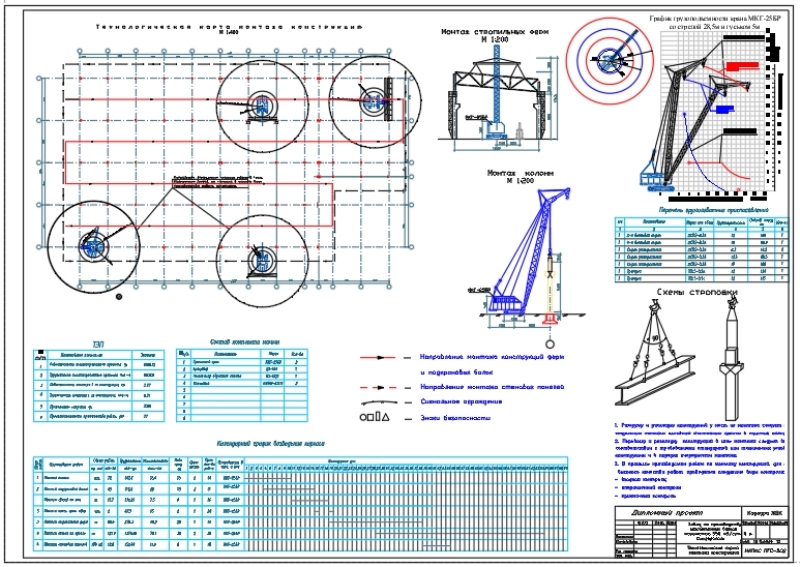

В разделе разработана технологическая карта на монтаж основных несущих конструкций: колонн, подкрановых балок, стальных ферм. Монтаж производится по двум захваткам посредством гусеничного крана МКГ-25БР. Определена трудоемкость монтажа каркаса, равная 664,3 чел-дн, и время работы монтажного крана - 108 маш-см.

 В разделе по организации строительного производства проведена организация управления строительством. Выполнена разработка ППР, включающий: разбивку основного здания на захватки, определение номенклатуры и объёмов строительно-монтажных работ. Принят поточный метод производства работ.

Произведен выбор комплекта машин и механизмов. Приняты: бульдозеры, экскаватор обратная лопата, самосвалы, КамАЗы.

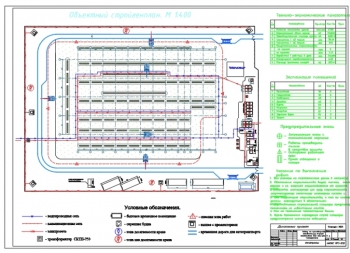

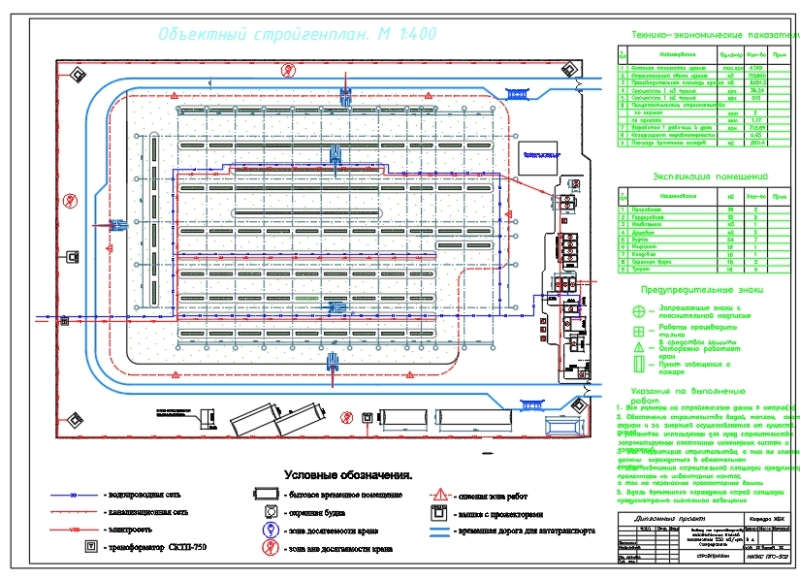

Разработан генеральный план строительства, на котором указаны временные внутрипостроечные дороги, административно-бытовые помещения, площадки для складирования строительных материалов и конструкций, подвод временных коммуникаций, опасные зоны.

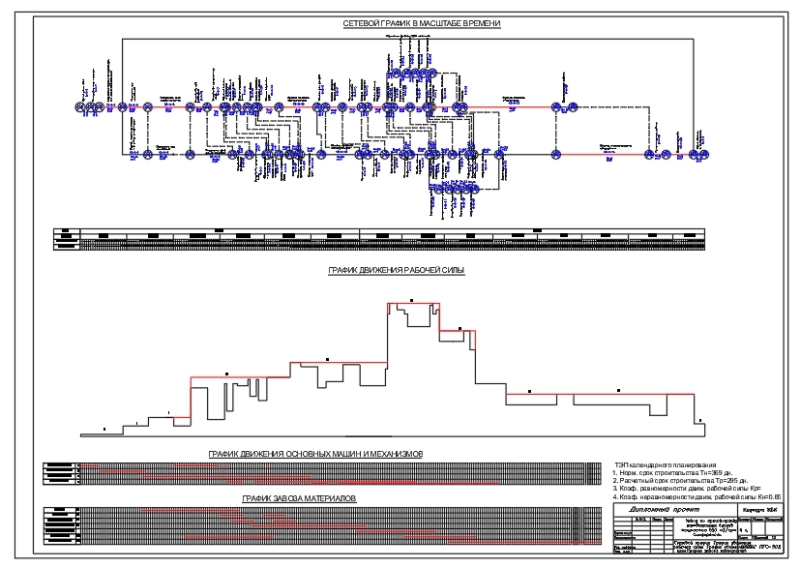

Выполнена разработка календарного графика производства общестроительных и специальных видов работ. Определены общая продолжительность строительства, которая составляет 14 месяцев. Максимальное число рабочих в смену равно 76 человек.

Определена сметная стоимость здания 4349,554 тыс.грн

 На объект составлена сметная документация: сводный сметный расчет, объектная смета и локальные сметные расчеты на общестроительные и специальные виды работ. Полная сметная стоимость строительства объекта равна 6 млн. 540 тыс. гривен.

Приведена охрана труда в строительстве с разработкой соответствующих мероприятий.

В работе спроектировано здание главного производственного корпуса завода газобетонных блоков мощностью 550 м³/сут с разработкой технологии строительства и расчетами сметной стоимости.
