Содержание
Введение
Раздел 1. Архитектурно – строительная часть
1. Исходные данные для проектирования
2. Генеральный план
2.1 Основные проектные решения
2.2 Схема вертикальной планировки
2.3 Озеленение
2.4 Охрана окружающей среды
3. Объемно-планировочное решение
3.1 Технико-экономические показатели
3.2 Противопожарные решения
4. Конструктивное решение здания
5. Наружная и внутренняя отделка
6. Инженерное и сантехническое оборудование здания
Раздел 2. Расчётно – конструктивная часть
1. Расчет и конструирование многопустотной панели перекрытия
2. Расчет лестничного марша
3. Расчет железобетонной площадочной плиты
Раздел 3. Основания и фундаменты
1. Оценка конструктивной характеристики здания
2. Оценка инженерно-геологических и гидрогеологических условий строительной площадки
3. Определение нагрузок действующих на основание
4. Определение глубины заложения фундаментов
5. Обоснование выбора типа основания и фундаментов
6. Определение основных размеров фундаментов в плане
7. Определение осадки основания методом послойного суммирования
8. Расчет фундаментов на пирамидальных сваях
9. Технико-экономическое сравнение вариантов фундаментов
Раздел 4 Технологическая часть
1. Краткая характеристика объекта
2. Описание выполнения основных видов СМР в строительстве
3. Технологическая карта
3.1 Организационно-технологические указания
3.2 Определение номенклатуры и подсчет объемов работ
3.3 Калькуляция трудовых затрат и определение зарплаты
4. Технико-экономические показатели
5. Техника безопасности
Раздел 5. Организация строительства
1. Характеристика объекта и условий строительства
2. Календарный план строительства
2.1 Обоснование принятого срока строительства и выбор формы календарного плана
2.2 Методы производства работ и подбор монтажных механизмов
Установление номенклатуры и подсчет объемов и трудоемкости работ
3. Стройгенплан
3.1 Общие соображения по проектированию стройгенплана
3.2 Обоснование размещения на стройгенплане монтажных кранов и путей их движения
3.3 Построечные склады и определение потребности в них
3.4 Временное водоснабжение
3.5 Временные здания и сооружения
3.6 Временное электроснабжение
3.7 Организация материально-технического обеспечения
строительства
3.8 Расчет потребности в транспортных средствах
4.Технико-экономические показатели объекта.
Раздел 6. Охрана труда
1. Охрана труда и техника безопасности
Раздел 7. Сметная документация
Список использованной литературы
Состав чертежей

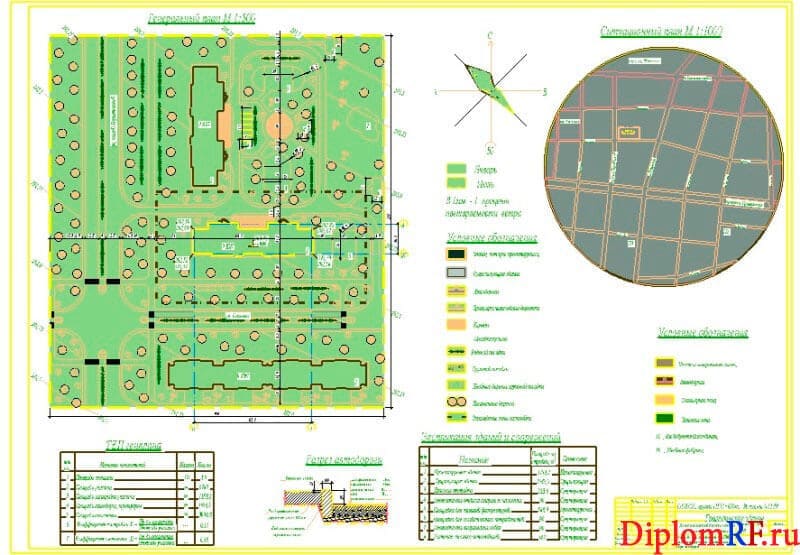

- Чертеж Генплан М 1:500, ситуационный план, ТЭП, экспликация сооружений, условные обозначения, разрез автодороги А1

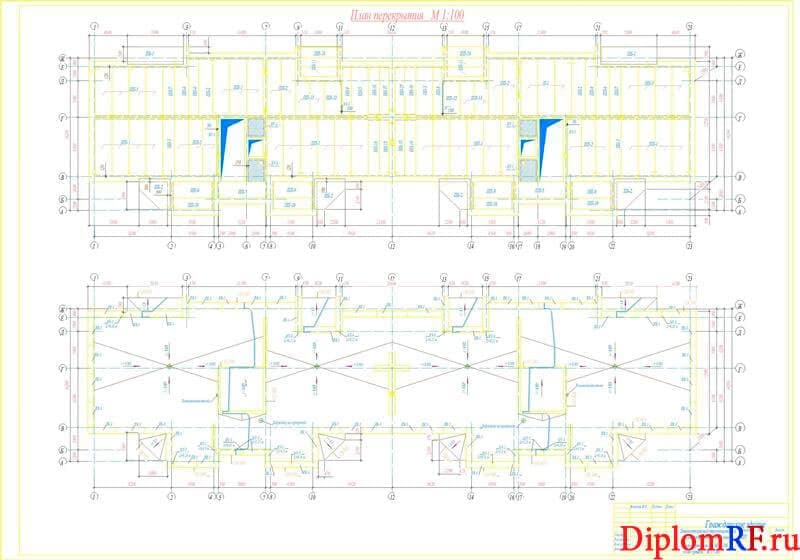

- План перекрытия М 1:100, план кровли М 1:100 А1

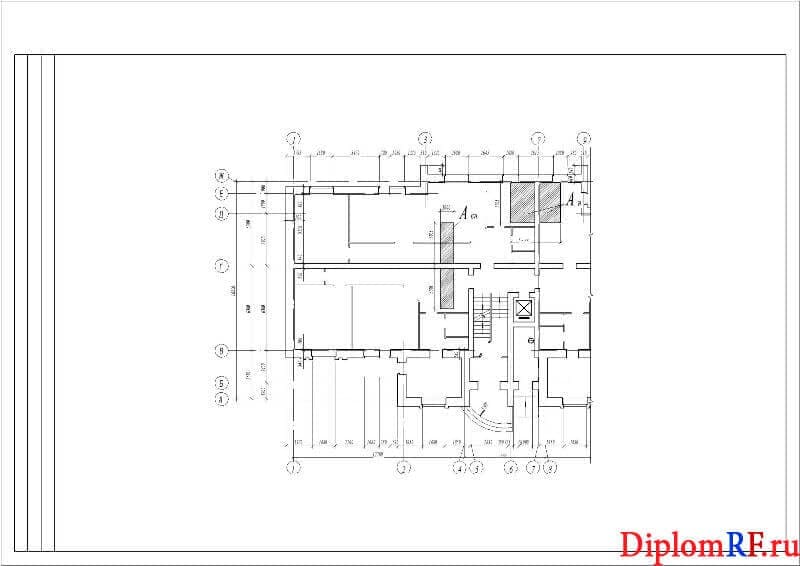

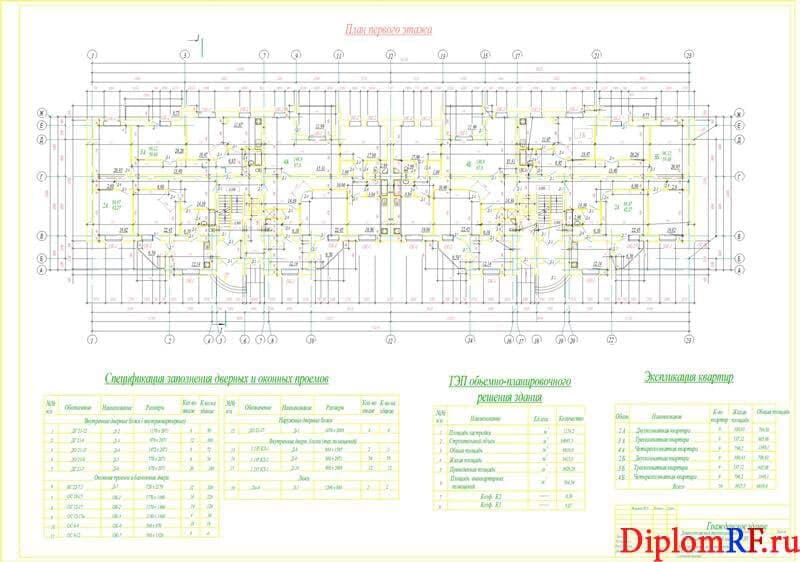

- План первого этажа, экспликация квартир, ТЭП, спецификация заполнения дверных и оконных проемов А1

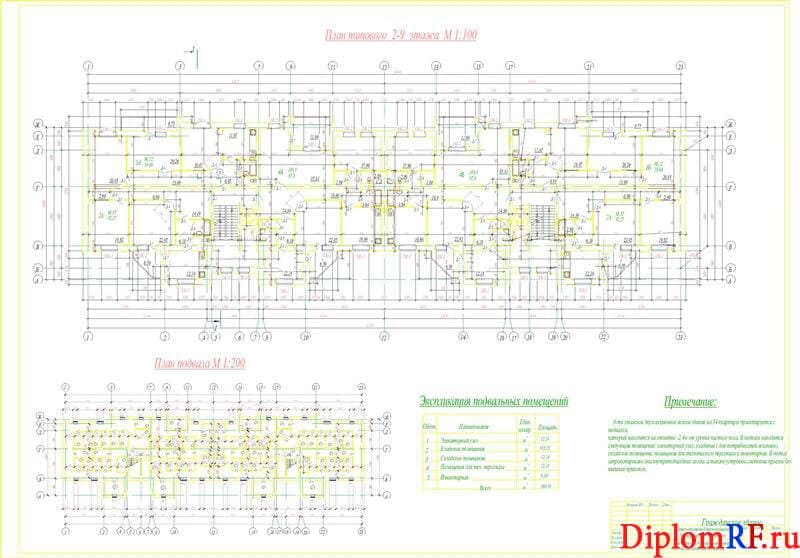

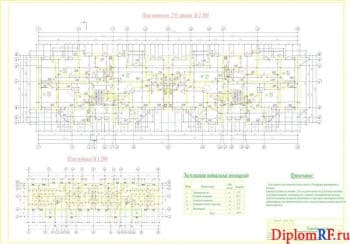

- План типового 2-9 этажа, план подвала, экспликация подвальных помещений А1

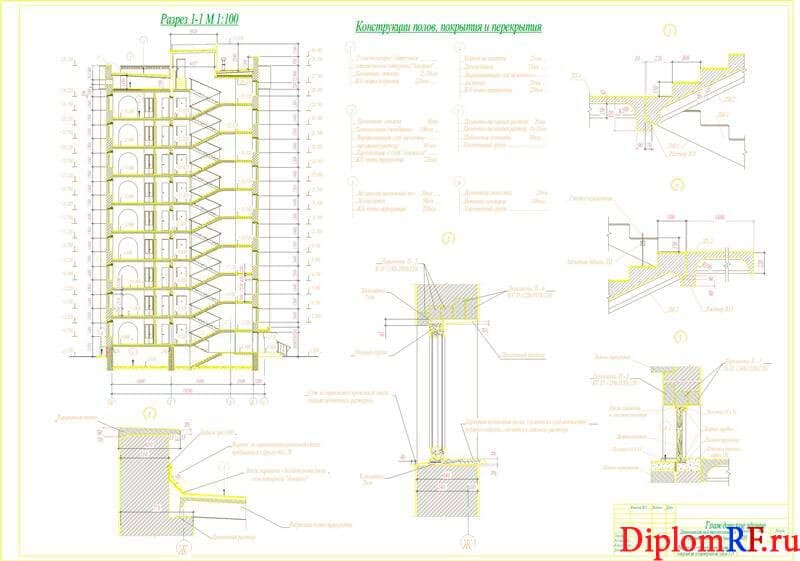

- Чертеж Разрез 1-1, конструкции полов, покрытия и перекрытия, узлы 1-5 А1

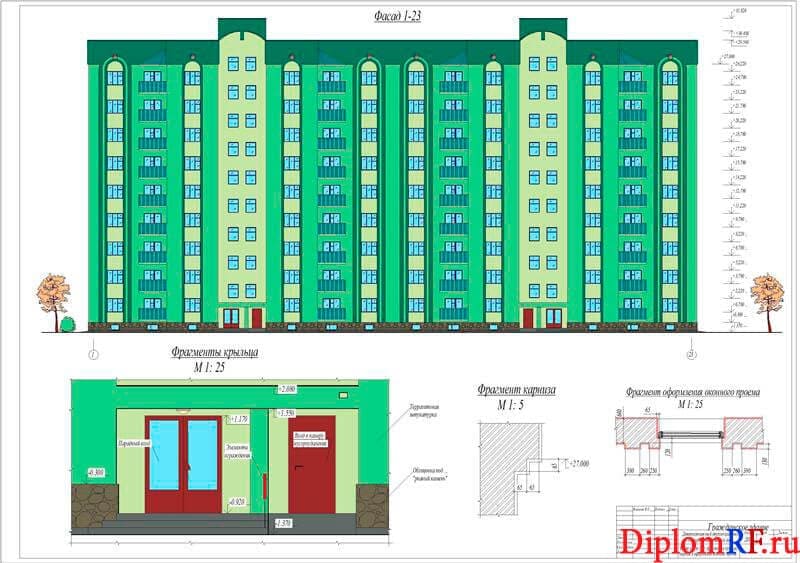

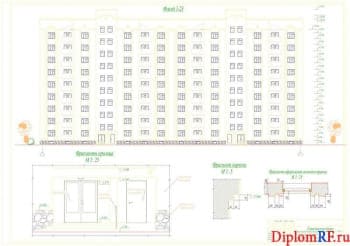

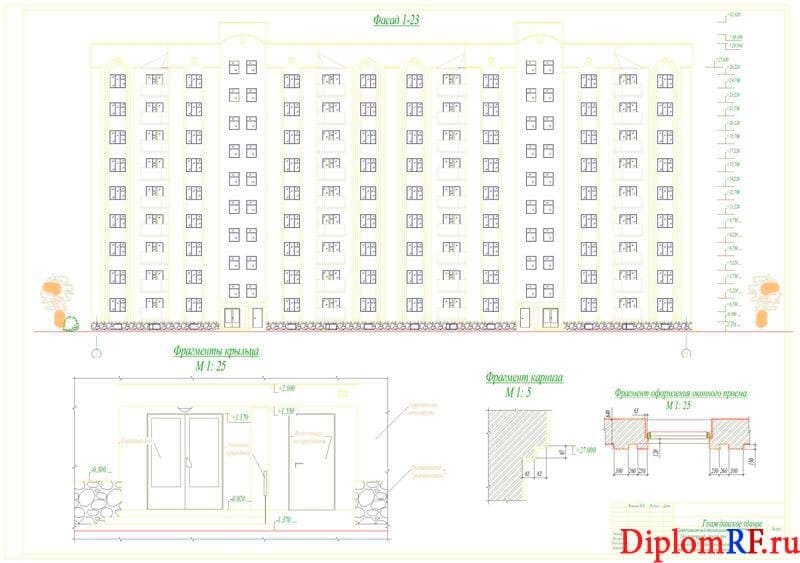

- Фасад в осях 1-23, фрагменты крыльца, карниза и оформления оконного проема 2хА1

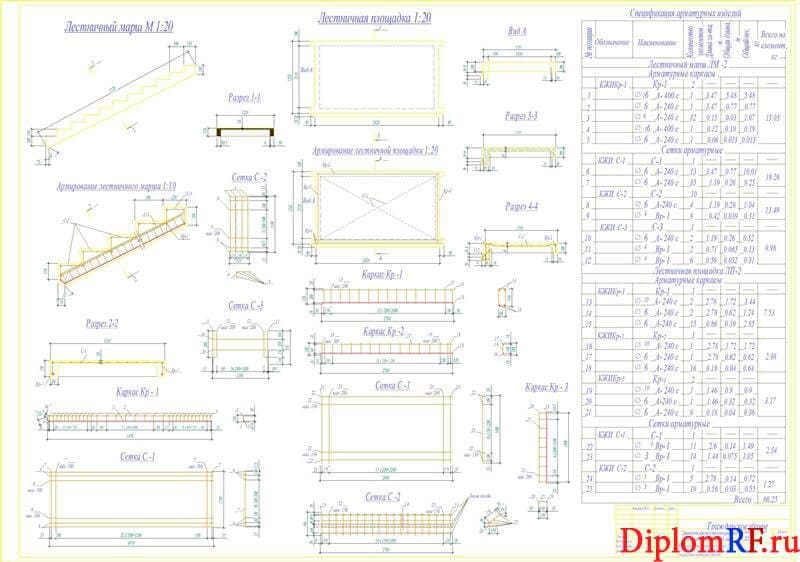

- Лестничный марш и площадка, разрезы1-1, 2-2, 3-3, сетки С-1, С-2, каркасы Кр-1, Кр-2, Кр-3, спецификация арматурных изделий А1

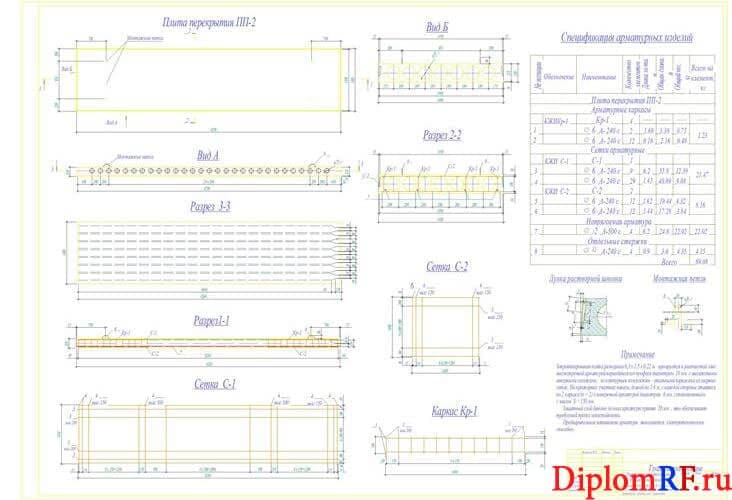

- Плита перекрытия, вид А, вид Б, разрезы1-1, 2-2, 3-3, сетки С-1, С-2, каркас Кр-1, спецификация арматурных изделий, узлы, примечание А1

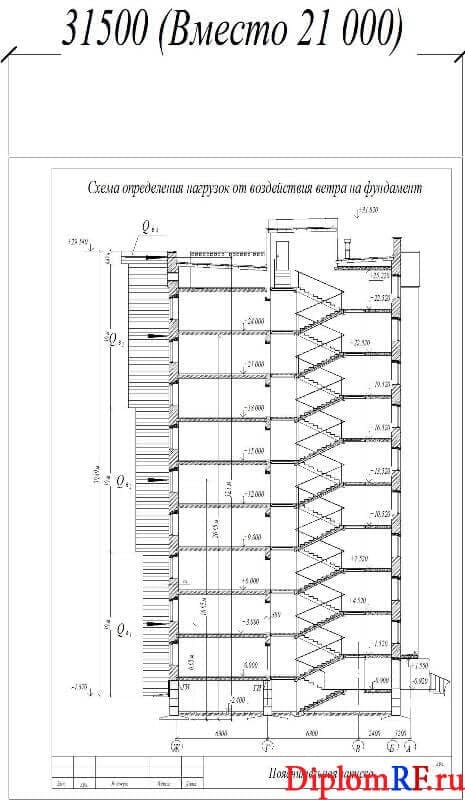

- Схема определения нагрузок от воздействия ветра на фундамент А4

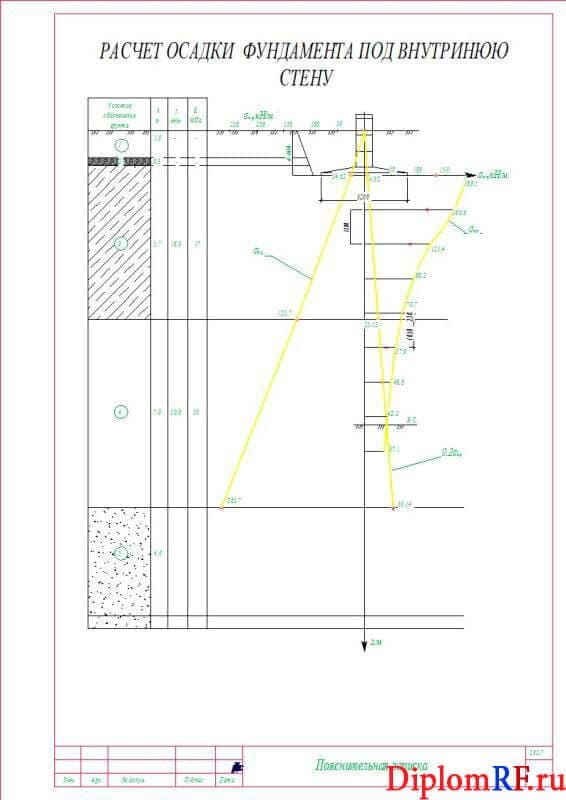

- Расчет осадки фундамента под внутреннюю стену А4

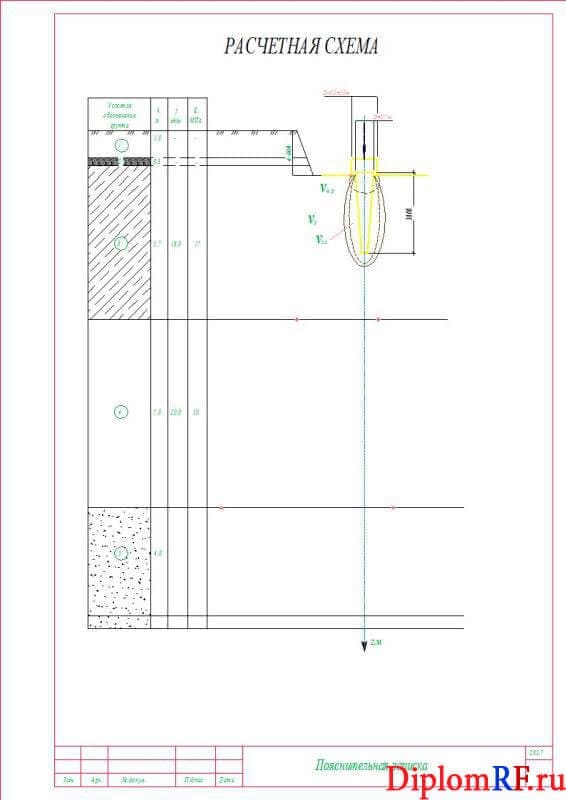

- Расчетная схема А4

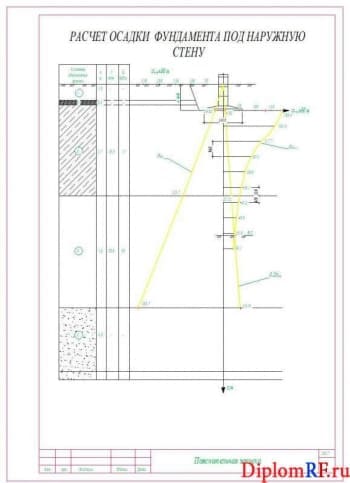

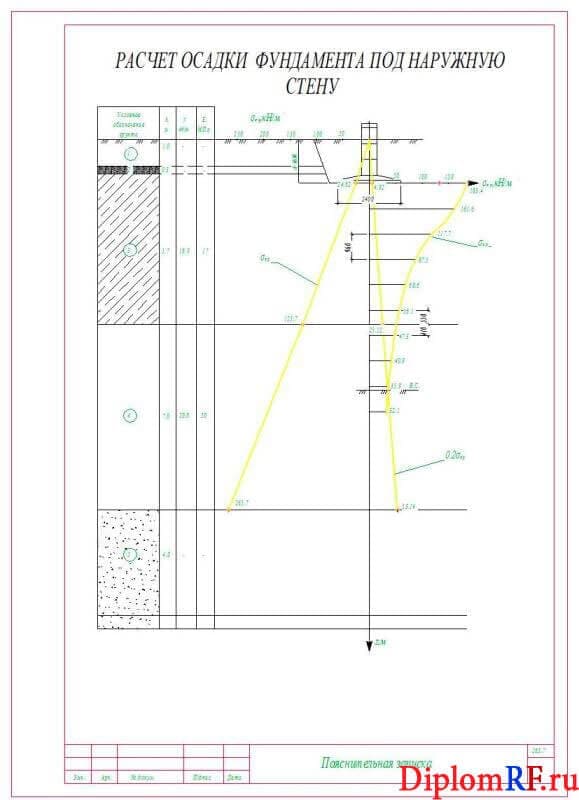

- Расчет осадки фундамента под наружную стену А4
- Чертеж Грузовые площадки А3

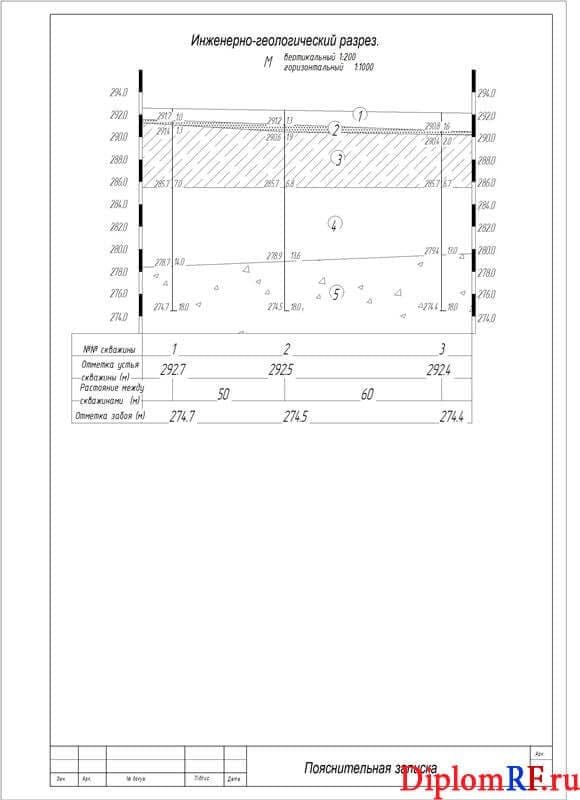

- Чертеж Инженерно-геологический разрез А4

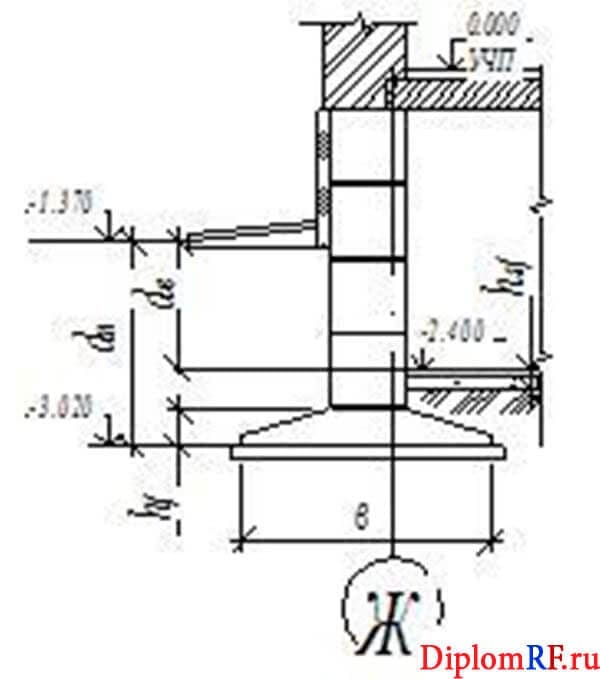

- Разрез фундамента (эскизный)

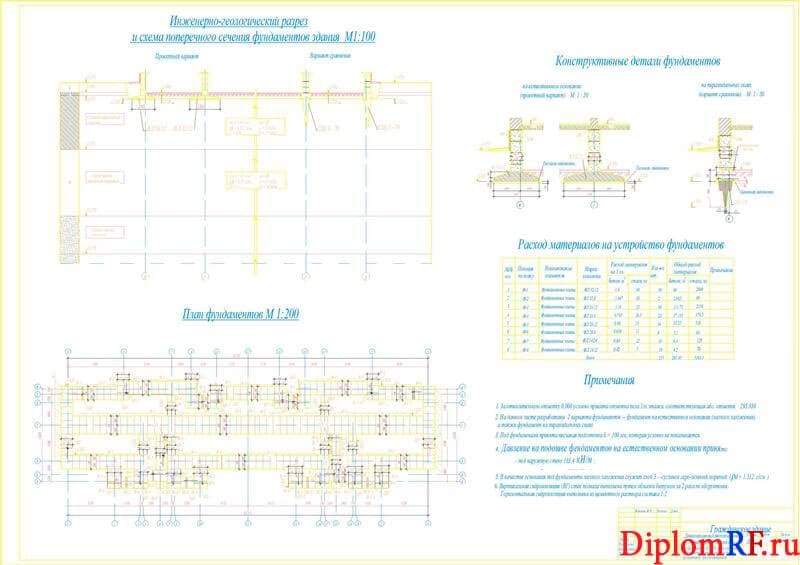

- План фундаментов М 1:200, разрез основания и фундаментов, конструктивные детали фундаментов, расход материалов А1

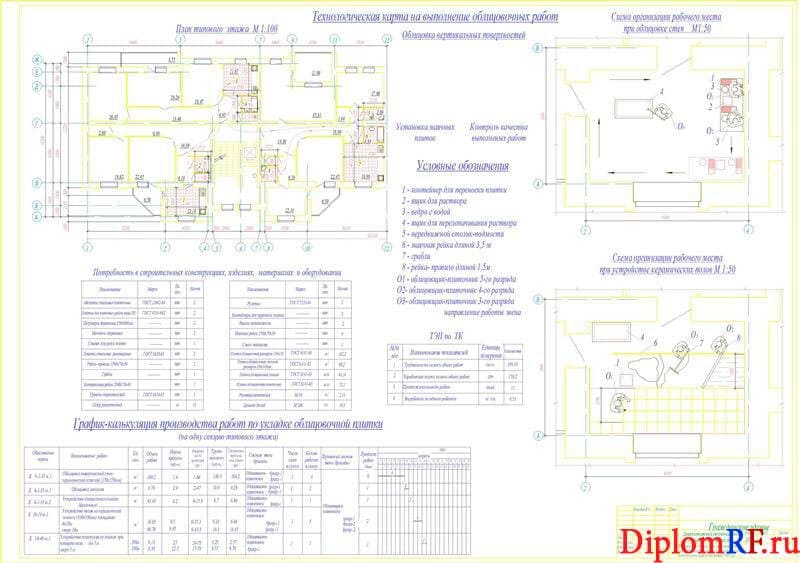

- План типового этажа, схемы организации рабочего места при облицовке стен и устройстве керамических полов, график-калькуляция, ТЭП и др. А1

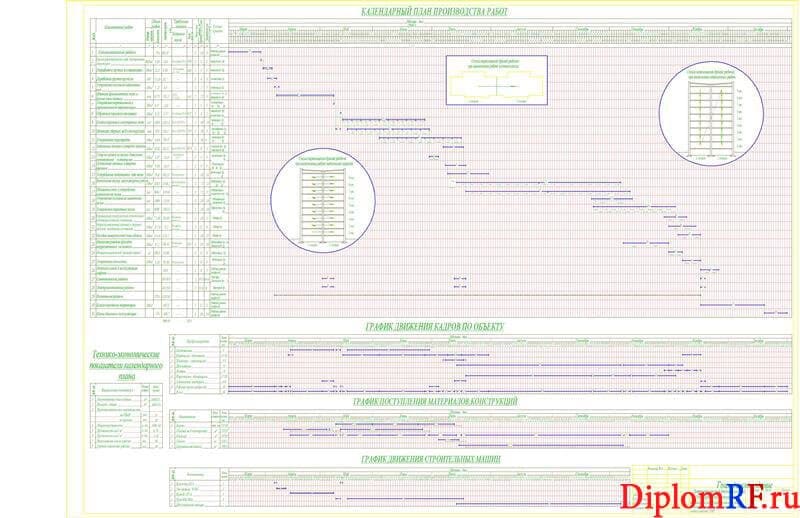

- Календарный план, график движения рабоч. кадров, механизмов, график поставки м-лов, к-ций и изделий, ТЭП А1

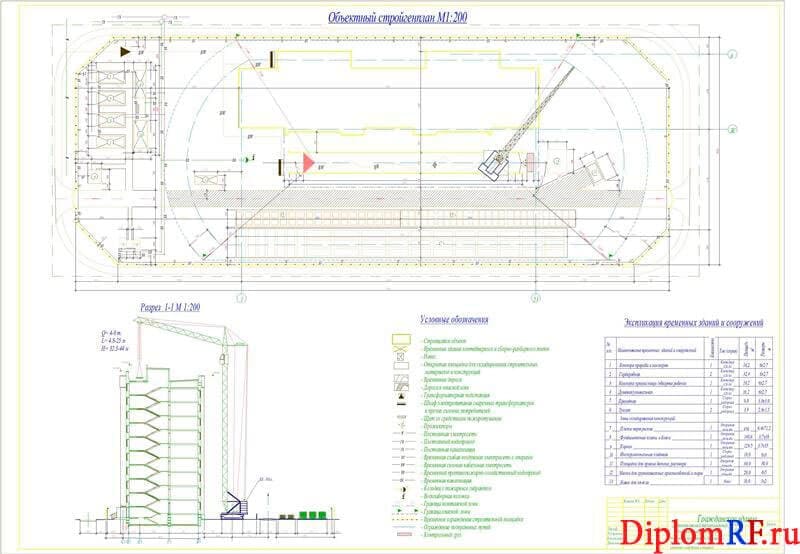

- Чертеж Объектный стройгенплан М1:400, разрез 1-1 М1:200, условные обозначения, экспликация временных сооружений и площадок А1
Описание
В дипломной работе были представлены исходные данные для проектирования, описан генеральный план. Рассмотрены основные проектные решения, озеленение и охрана окружающей среды, составлена схема вертикальной планировке. Разработано объемно-планировочное и конструктивное решение. Описана внутренняя и внешняя отделка, основное инженерное и санитарно-техническое оборудование, представлены ТЭП. Выполнено конструирование и расчет многопустотной панели перекрытия, лестничного марша и железобетонной площадной плиты.
Дана краткая характеристика объекта, выполнено описание выполнения основных видов СМР в строительстве. Разработана технологическая карте, рассмотрена организация строительства, составлен стройгенплан.
В архитектурно – строительной части проекта представлены объемно -планировочные и конструктивные решения предоставляемого здания. Разработаны листы генплана, фасадов, разреза, плана и основных проектируемых узлов.
При конструктивной разработке автор эффективно использовал прогрессивные железобетонные конструкции. Планировочная структура здания соответствует функциональному назначению.
Приведенные в проекте расчёты железобетонных элементов: ж/б многопустотной плиты перекрытия, лестничного марша и площадки - выполнены в соответствии с нормативными документами и свидетельствуют о достаточной инженерной подготовке автора, умении принимать грамотные решения.
Запроектированы ленточные фундаменты на естественном основании.
Проектируемое здание представляет собой 9-ти этажное двухсекционное жилое здание на 54 квартиры с подвалом. Размеры здания в плане 63,24х 16,20 м. Высота этажа – 3,0м , количество этажей – 9; общая высота здания – 30,95 м.
Техническая часть, технологическая, организация строительства и экономическая части выполнены также в полном объеме. В достаточной степени отражены в проекте вопросы техники безопасности при производстве строительных работ.
Рецензируемый проект выполнен в соответствии с заданием в полном объеме с хорошей графической проработкой чертежей и отвечает требованиям, предъявляемым к дипломным проектам.
В архитектурно – строительной части проекта представлены объемно -планировочные и конструктивные решения предоставляемого здания. Разработаны листы генплана, фасадов, разреза, плана и основных проектируемых узлов.
При конструктивной разработке автор эффективно использовал прогрессивные железобетонные конструкции. Планировочная структура здания соответствует функциональному назначению.
Приведенные в проекте расчёты железобетонных элементов: ж/б многопустотной плиты перекрытия, лестничного марша и площадки - выполнены в соответствии с нормативными документами и свидетельствуют о достаточной инженерной подготовке автора, умении принимать грамотные решения.
Запроектированы ленточные фундаменты на естественном основании.
Техническая часть, технологическая, организация строительства и экономическая части выполнены также в полном объеме. В достаточной степени отражены в проекте вопросы техники безопасности при производстве строительных работ.
