Строительство 4-х этажного жилого 16-ти квартирного дома

Описание

В проекте выполнена разработка технологии строительства 4-х этажного жилого 16-ти квартирного дома.

Составлен архитектурно-строительный раздел.

Четырехэтажный 16-ти квартирный жилой дом запроектирован с использованием системы наружной теплоизоляции фасадов.

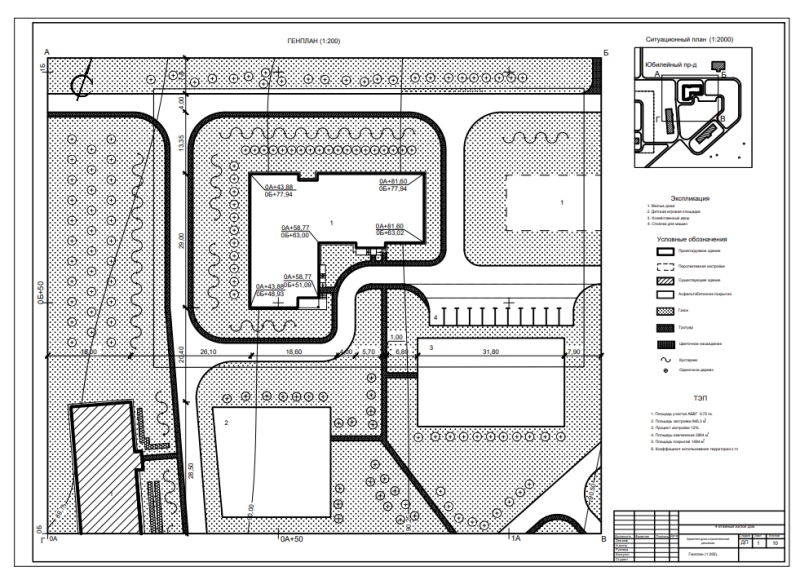

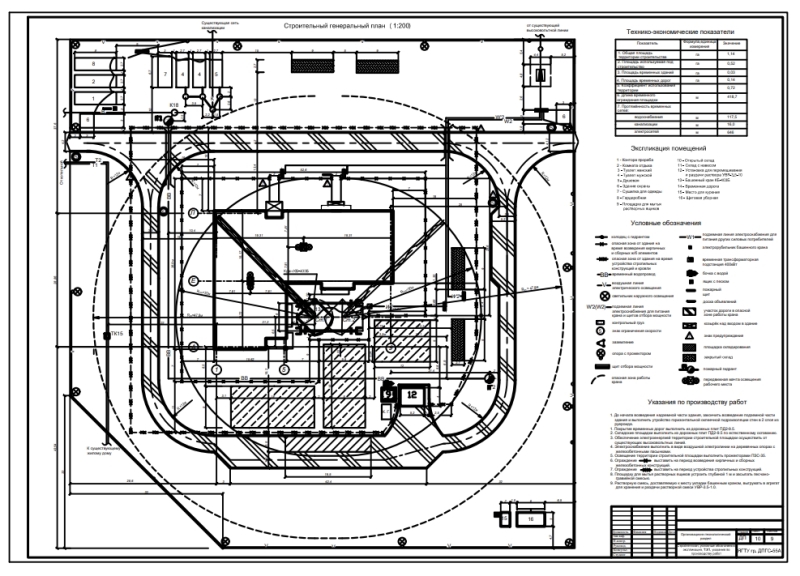

Выполнена разработка генерального плана. Подъездные дороги выполнены шириной 7 м с асфальтобетонным, тротуары шириной 1 м с твердым покрытием. Для озеленения окружающей территории проведена посадка деревьев, кустарников в группах и по порядку, а также созданы газоны из многолетних растений. Во внутреннем дворе размещена детская игровая площадка. Освещение территории около здания выполнено уличными фонарями. Хозяйственный двор расположен с восточной стороны здания, а детская игровая площадка - на юго-востоке. Здание будет привязано к существующей геодезической сети координат.

Описаны инженерно-геологические, инженерно-геодезические и инженерно-гидрометеорологические условия строительства.

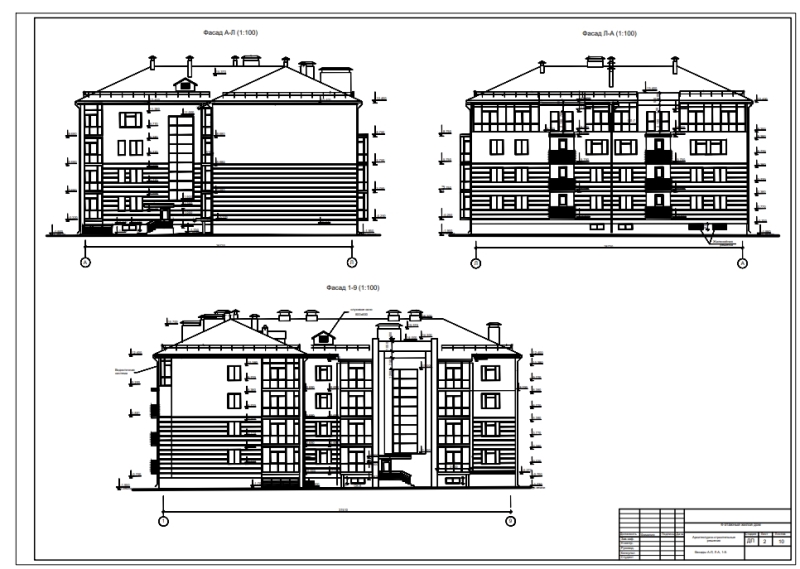

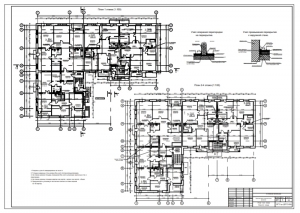

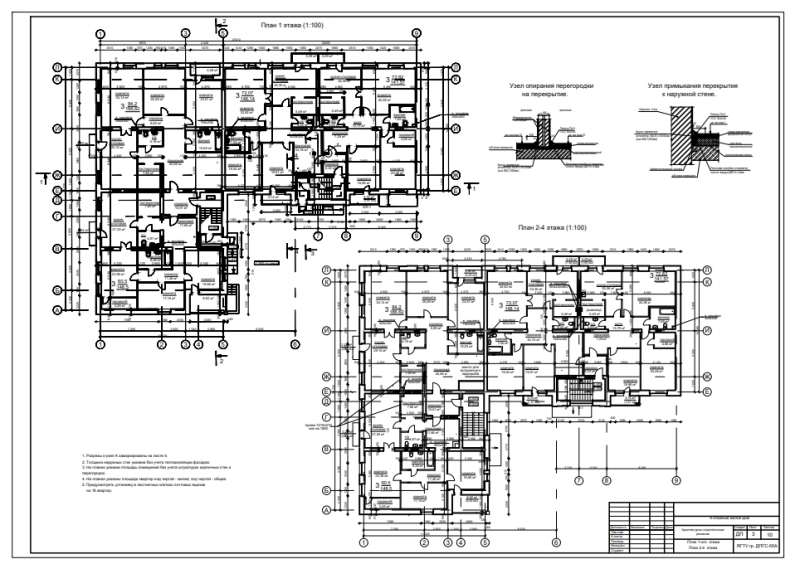

Приведены объемно-планировочные решения. Жилой дом имеет форму буквы "Г" со следующими размерами: 38,43 х 29,74 м, а его высота составляет 14 метров. В здании расположено четыре этажа, каждый из которых содержит по четыре трехкомнатные квартиры. Внутри здания находятся две лестничные клетки. В полуподвале расположены технические помещения, такие как венткамеры, тепловые пункты и водомерные узлы. Высота полуподвала первого этажа составляет 1,9 метра. Газо-, тепло- и водоснабжение осуществляется через существующие инженерные коммуникации. Технический чердак не отапливается. Система водоотвода с крыши организована наружу.

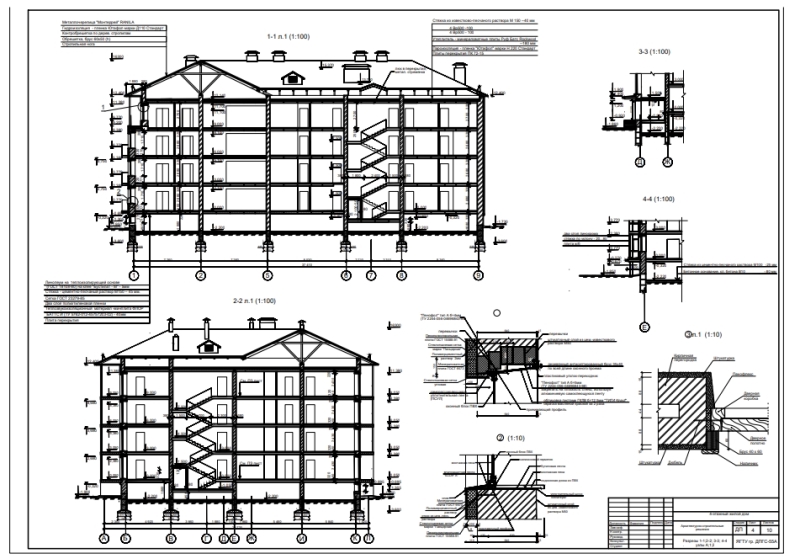

Разработано архитектурно-конструктивное решение здания. Здание оснащено бескаркасной конструктивной схемой, включающей продольно-поперечные несущие стены. Фундаменты заложены мелкого типа. Вертикальная гидроизоляция выполнена с использованием горячей битумной мастики. Наружные стены дома имеют толщину 640 мм и сделаны из керамического камня на растворе, внутренние стены имеют толщину 380 мм и сделаны из керамического полнотелого кирпича на растворе. Перекрытия состоят из сборных многопустотных железобетонных плит толщиной 220 мм. Для утепления перекрытия над подвалом использованы минераловатные плиты Флор Баттс Rocwool. Окна и балконные двери изготовлены из пластиковых блоков с двухкамерным стеклопакетом. Лестницы представляют собой сборные железобетонные марши, которые опираются на лестничные площадки. Крыша здания имеет холодный чердак. Наружная отделка выполнена с использованием полимерцементного раствора, нанесенного на пенополистирольные плиты. Внутренняя отделка помещений и устройство полов выполнено в соответствие с их назначением.

Выполнен теплотехнический расчет наружной стены с определением сопротивления теплопередаче 3,41 м²×°С/Вт.

Аналогичный расчет выполнен для чердачного перекрытия.

Приведены ТЭП:

1. Площади: строительная 751 м², жилая 1158,4 м², подсобная 1340,9 м², общая 2499,3 м²
2. Строительный объем 10510,5 м³

Разработан расчетно-конструктивный раздел.

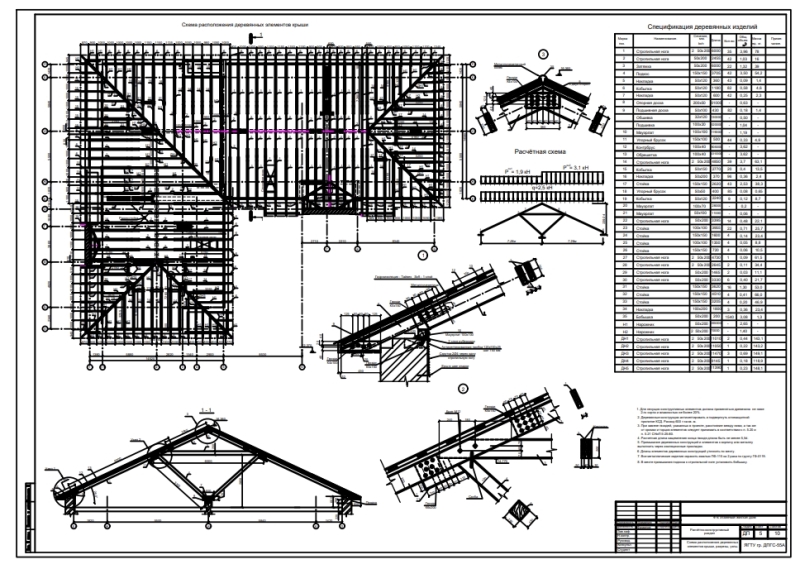

Выполнен расчет и конструирование стропильной системы.

Сделан сбор нагрузок для шага стропил 1150 мм – 3,07 кН/М. В ходе статического расчета в программе SCAD определены основные значения и построены эпюры продольных сил и изгибающих моментов от постоянной нагрузки. Рассчитаны параметры элементов: стропильных ног и подкосов. Произведен расчет и конструирование узлов: опирания подкоса на опорную доску, конькового узла, сопряжения подкоса и затяжки со стропильной ногой, верхней и нижней частей стропильной ноги, мауэрлата на смятие.

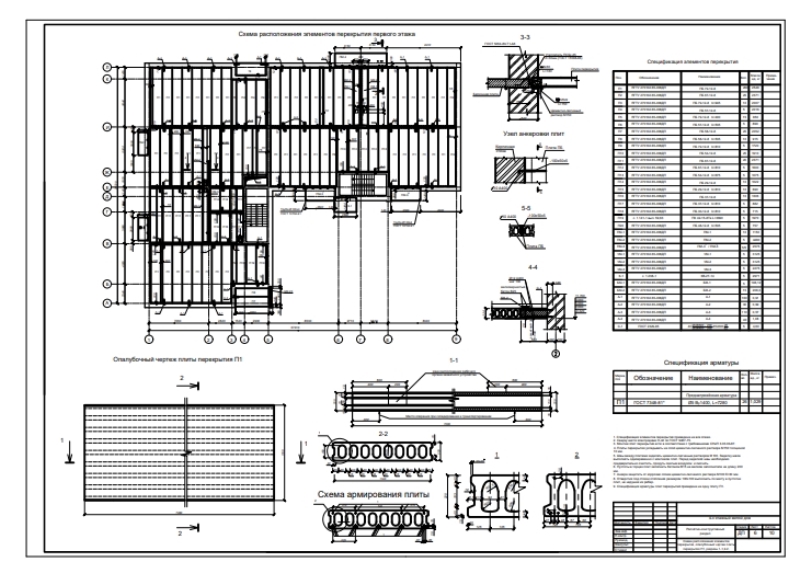

Проведено проектирование железобетонной многопустотной плиты перекрытия «ЭКО».

Сделан расчет каменных конструкций с вычислением значений:

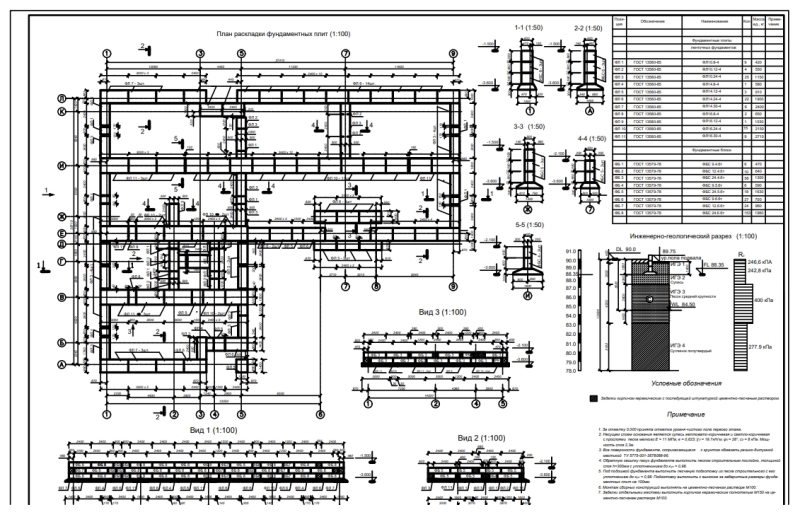

Приведен расчет и конструирование фундаментов.

Фундамент мелкого заложения. Определена глубина заложения -3.600 от отметки чистого пола здания. Сделан сбор постоянных и временных нагрузок на фундамент: передаваемая на погонный метр фундамента ось Л 309,771 кН, ось И 372,422 кН. Далее расчет фундамента проведен по наиболее нагруженной оси И с определением ширины подошвы 1,6 м, давления на подошву 265,84 кПа. Рассчитана осадки фундамента 3,7 см. Аналогично выполнены расчеты для наружной стены ось Л.

Выполнено проектирование свайного фундамента с определением аналогичных значений.

 Приведен экономический раздел с выбором конструкции фундамента путем сравнения двух видов. Составлены локальные сметы. По полученным результатам установлено, что при применении фундаментов мелкого заложения экономический эффект по приведенным затратам составляет 185321 руб. Экономический эффект от снижения сроков строительства равен 457,45 руб. К проектированию принят фундамент мелкого заложения.

Составлена объектная смета и сводный сметный расчет на строительство жилого дома.

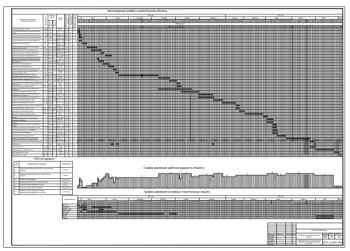

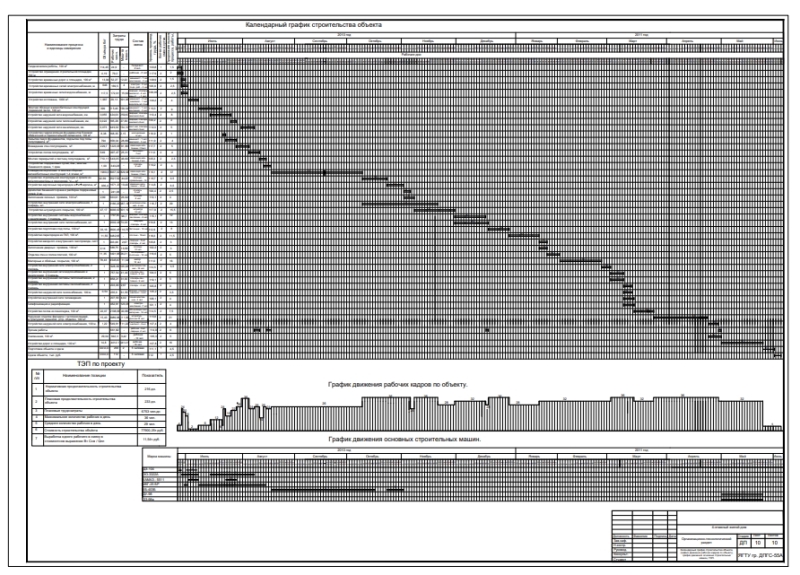

Выполнен организационно-технологический раздел с составлением графиков строительства и описанием технологии выполнения строительных работ.

Рассчитаны объемы работ по строительству здания и составлена ведомость затрат труда при строительстве объекта.

Определена продолжительность выполнения работ – 316 дней.

Сделаны расчеты значений потребности в складском хозяйстве, электроэнергии и воде, тепле.

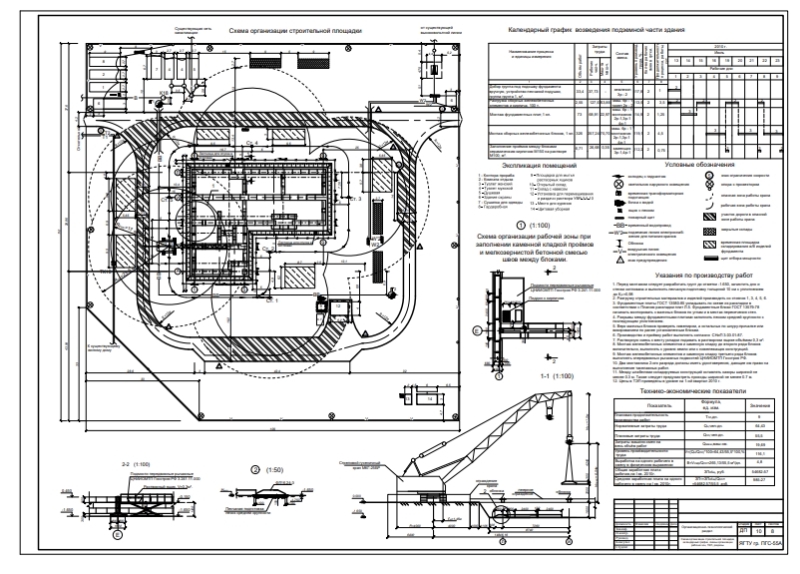

Разработана технологическая карта на монтаж сборных железобетонных конструкций подземной части с определением последовательности выполнения работ, подбором оборудования и расчетом трудоемкости и продолжительности монтажных работ, численности рабочих.

Составлен раздел по охране труда и окружающей природной среде.

В работе спроектирован технологический процесс строительства конструкции 4-х этажного жилого 16-ти квартирного дома с размерами 38,43 х 29,74 м, высотой 14 метров.
