Проект цеха по переработке товарно-молочной продукции

Описание

В проекте выполнена разработка цеха по переработке товарно-молочной продукции.

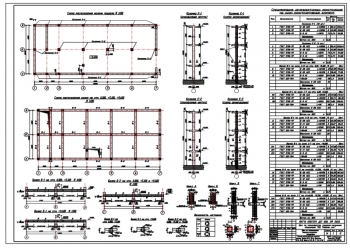

Приведен архитектурно-строительный раздел.

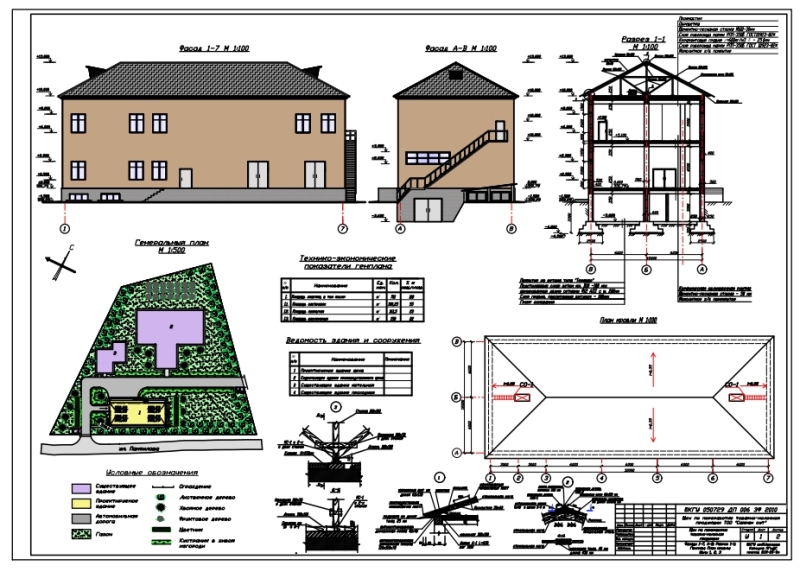

Площадка, предназначенная для застройки, имеет форму прямоугольника и общую площадь 0,0468 га. Главный фасад проектируемого здания ориентирован на северо-запад. Вокруг здания выполнена асфальтобетонная отмостка шириной 1,0 м.

Технология производства включает этапы: приемку и подготовку сырья, пастеризацию молока, производство сливок и творога, пастеризацию обрата, изготовление сметаны и сливочного масла.

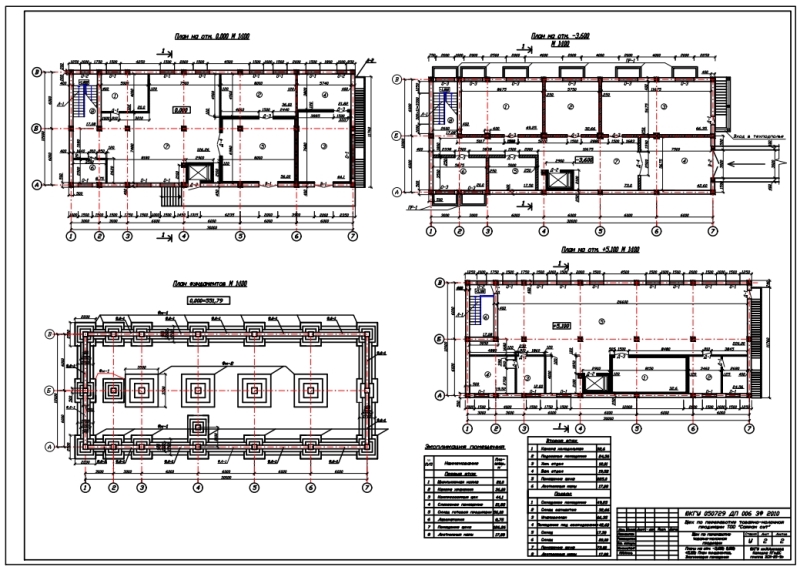

Разработаны объемно-планировочные и конструктивные решения.

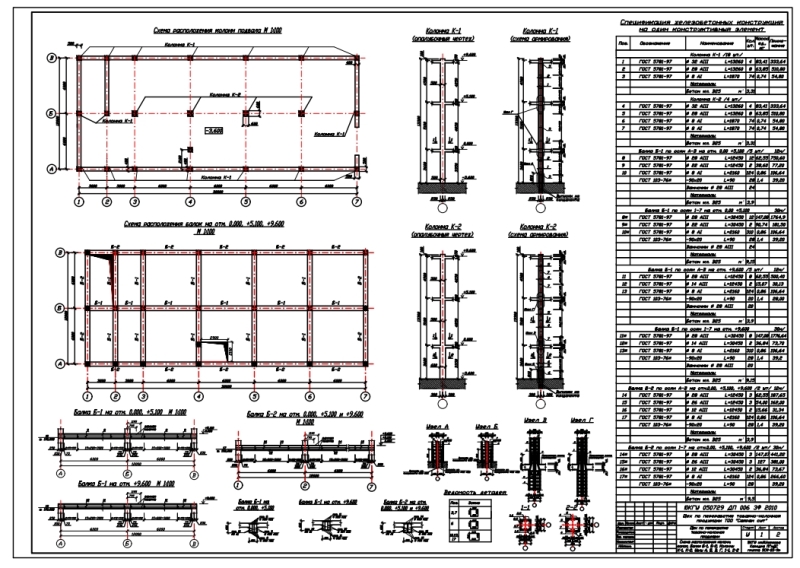

Здание цеха имеет два этажа. Оно имеет прямоугольную форму с размерами внешних стен 30,0 х 12,0 м. Высота первого этажа составляет 4,5 м, второго этажа - 4,0 м, а цокольного этажа - 3,0 м. Внутри здания есть две лестничные клетки и грузовой лифт, который может поднять до 500 кг. Вход в цех осуществляется через ворота, а также предусмотрены эвакуационные выходы. Общая площадь здания составляет 10030,08 м². Оно имеет жесткую рамную конструкцию, которая связана с кирпичной стеной и железобетонным антисейсмическим поясом на уровне железобетонного пола. Основание здания состоит из столбчатых монолитных железобетонных фундаментов под стойки рам и ленточных монолитных железобетонных фундаментов шириной 1,7 м под наружные стены. Глубина заложения составляет 4,8 м. Подвал имеет монолитные железобетонные стены. Наружные стены толщиной 400 мм выполнены из шлакоблока, уложенного на цементно-песчаном растворе. Внутренние стены толщиной 250 мм выполнены из обожженного глиняного кирпича. Здание имеет пространственную раму, состоящую из колонн и балок. Внутренние окна и двери изготовлены из металлопластика. Ворота представлены металлическими распашными конструкциями размерами 3,0 х 3,0 м и 2,0 х 2,2 м. Крыша выполнена в виде двускатной конструкции из профнастила, установленного на деревянной обрешетке. Внутри помещения применена высококачественная водоэмульсионная окраска, известковая окраска или облицовка керамической плиткой. Наружная отделка - декоративная структурная штукатурка «Аспол», которая после нанесения окрашивается фасадной краской.

Выполнены антисейсмические и противопожарные мероприятия, защита строительных конструкций от коррозии и мероприятия по охране окружающей среды.

Запроектировано инженерное обеспечение: водоснабжение, канализация, отопление и вентиляция, электроосвещение, охранно-пожарная сигнализация.

Приведен расчетно-конструктивный раздел.

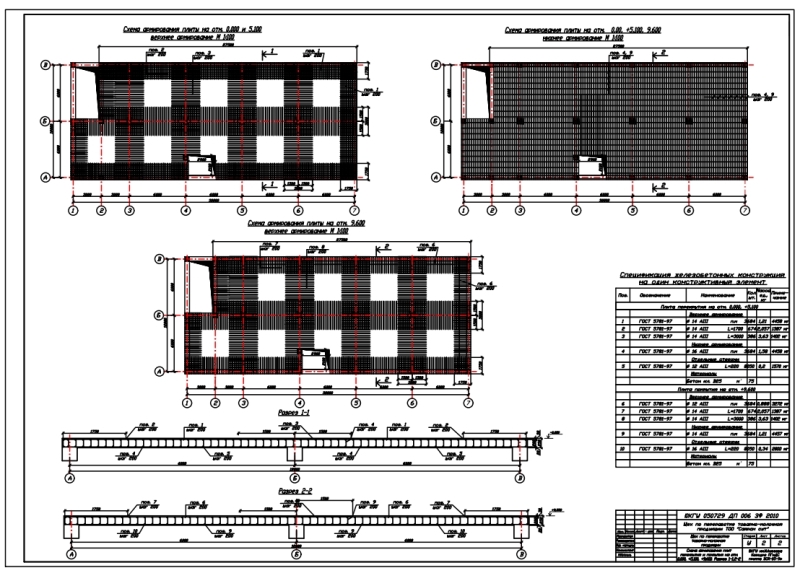

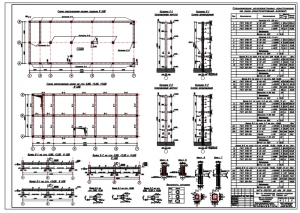

Выполнен расчет пространственной рамы каркаса здания в программе Lira 9. Сделан сбор нагрузок на раму: равномерно-распределенная 0,26 т/м², временная длительная 0,34 т/м², кратковременная равномерно-распределенная 0,154 т/м². Построены эпюры продольных и поперечных сил, изгибающих моментов от нагрузок. Проведен расчет арматуры в программе ЛИР-АРМ.

Разработана технология строительного производства.

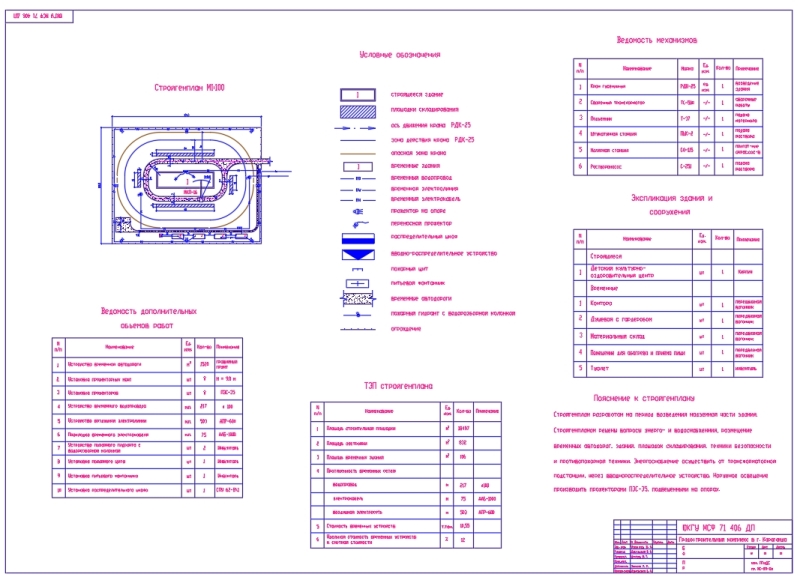

Выполнено проектирование стройгенплана.

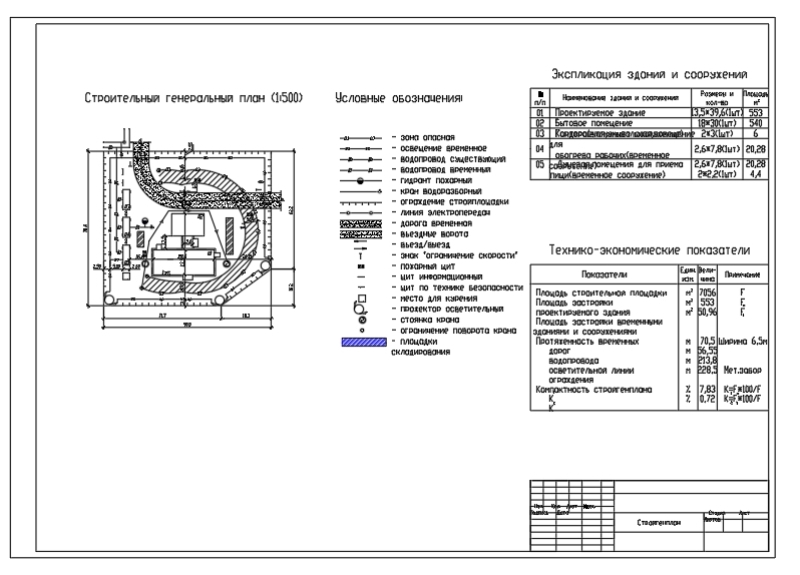

Стройгенплан представляет собой план строительной площадки, на котором, кроме проектируемых и существующих постоянных зданий и сооружений, показано расположение временных зданий и сооружений, коммуникаций, дорог, механизмов, складских площадок, необходимых для производства СМР. Он разработан на период возведения надземной части здания. Сделан расчет складских помещений: кирпича 20,12 м², дверных блоков 21,5 м², оконных блоков 50,1 м², профнастила 137,8 м².

Определена потребность во временных зданиях и сооружениях.

Рассчитана потребность строительства в воде. Общий расход воды равен 15 л/с. Для временного водопровода принят диаметр трубы 65 мм.

Вычислена потребная мощность для обеспечения строительства электроэнергией - 30,37 кВт.

Произведен подбор монтажного крана с определением значений:

Принят монтажный кран КС-45719-1 Галичанин.

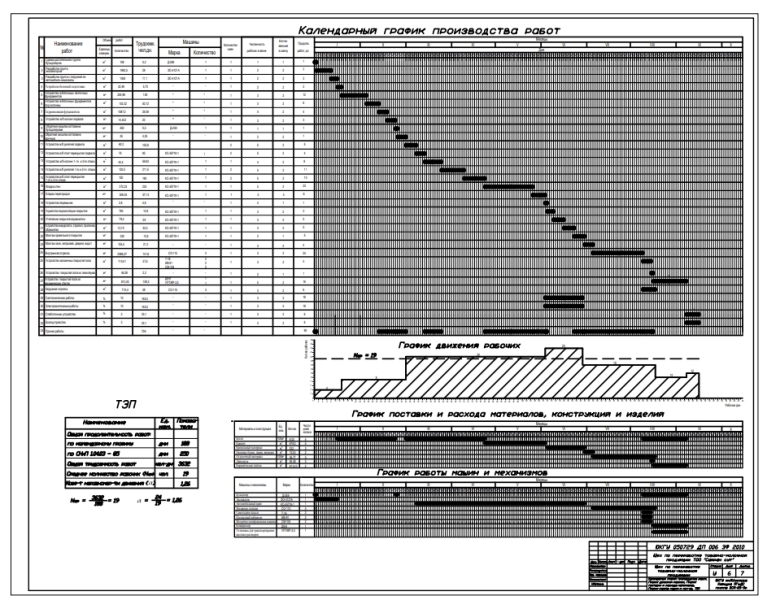

Выполнено календарное планирование СМР с составлением ведомости подсчета объемов работ.

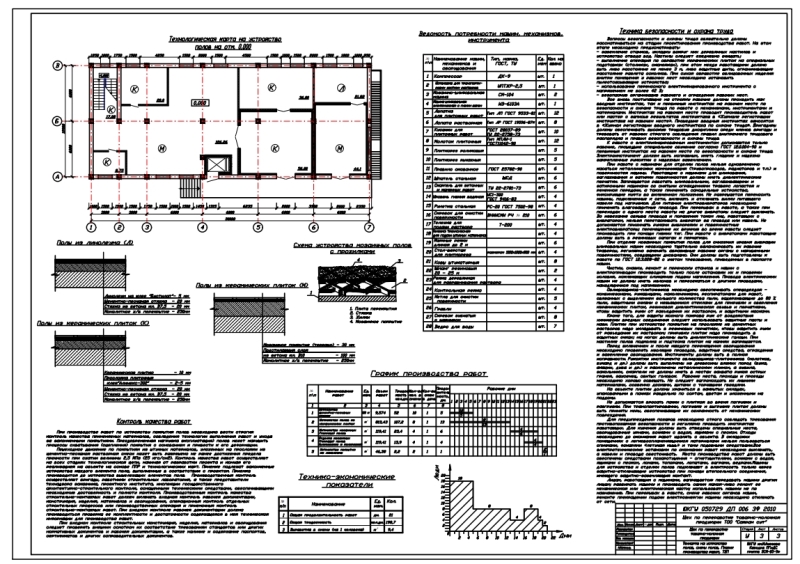

Составлена технологическая карта на устройство полов из керамических плиток, мозаичных покрытий полов, из линолеума.

В экономической части проекта приведены показатели: общая сметная стоимость объекта 174331,05 тыс.тенге, нормативная трудоемкость 37,98 тыс.чел/час, строительный объем здания 6107,4 м³, продолжительность строительства по факту 8 месяцев.

В работе спроектирована конструкция цеха по переработке товарно-молочной продукции площадью 10030,08 м² с применением современных строительных материалов, конструкций и изделий.
