Модернизация мотовила жатки для уборки культур с полеглым стеблестоем

Состав чертежей

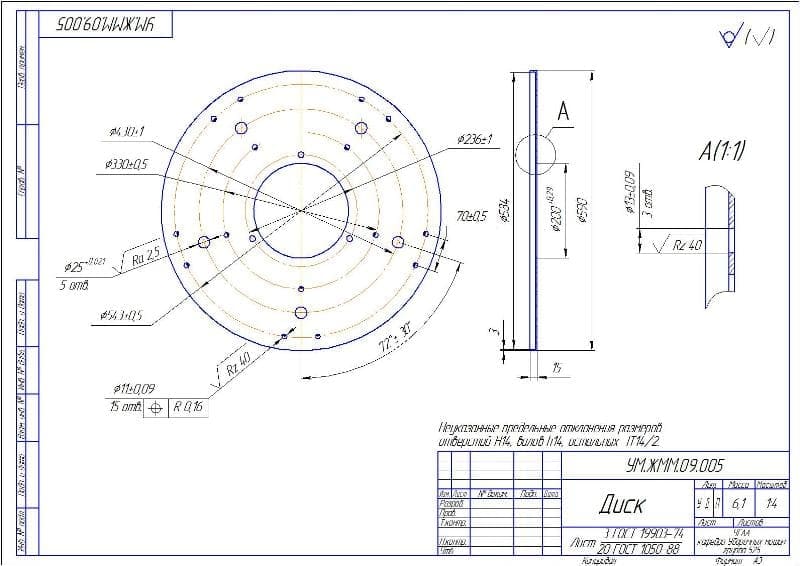

1. Чертёж детали диск (формат А3)

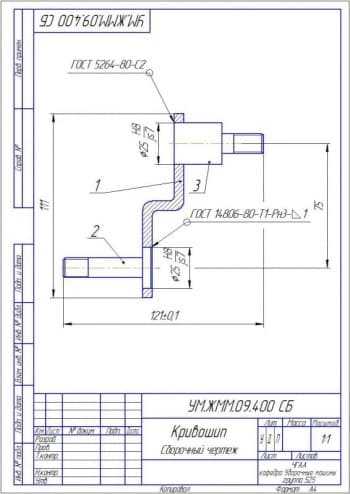

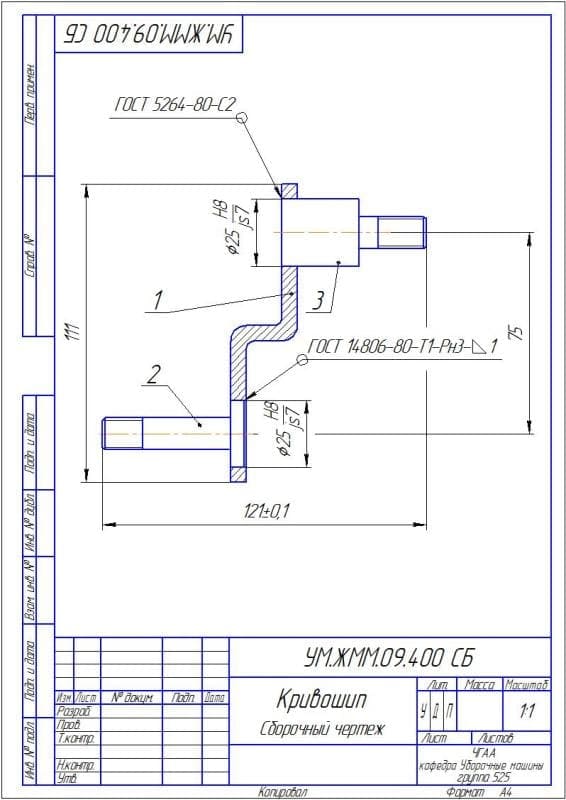

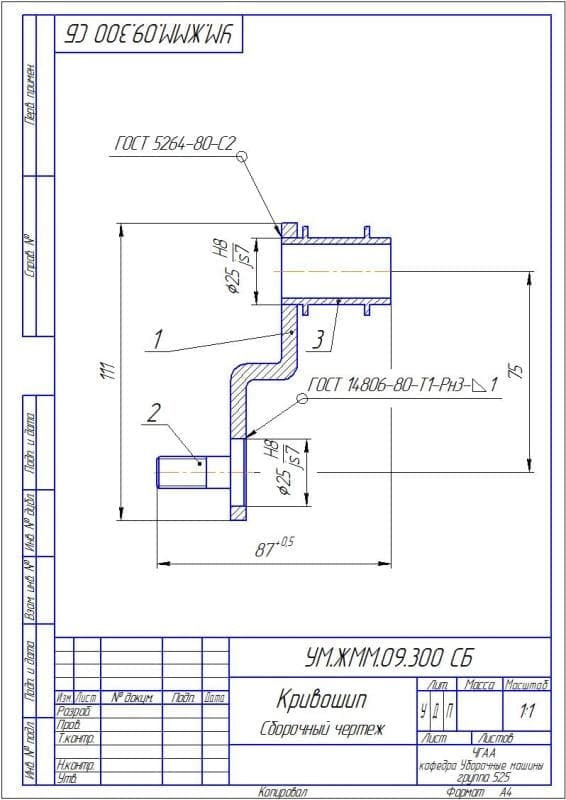

2. Чертёж сборочный кривошипа (формат А4)

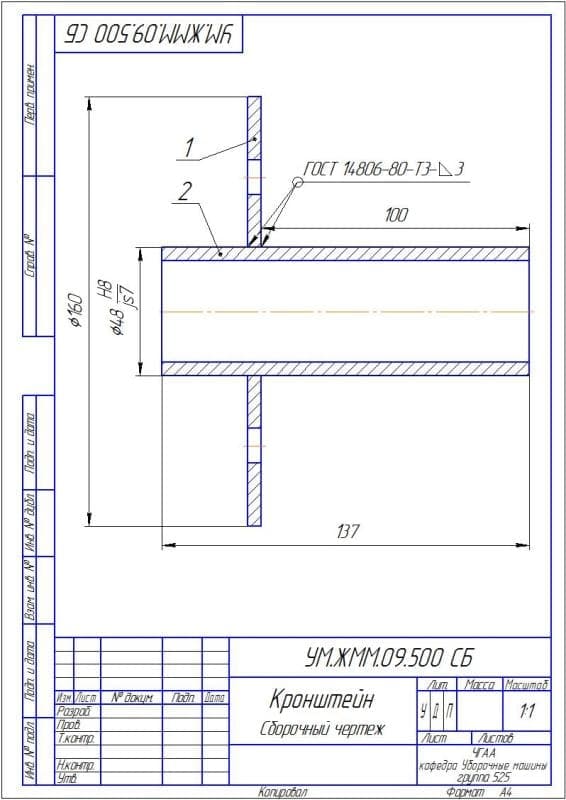

3. Чертёж сборочный кронштейна (формат А4)

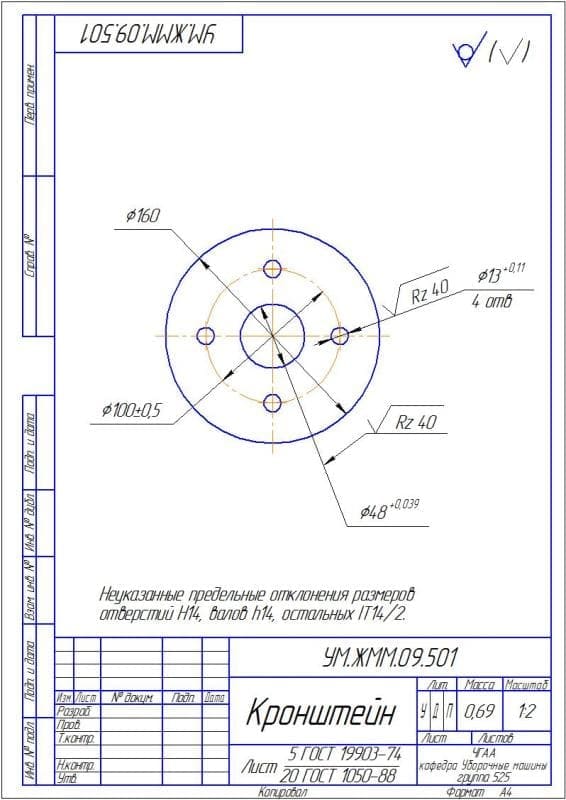

4. Деталь кронштейн (формат А4)

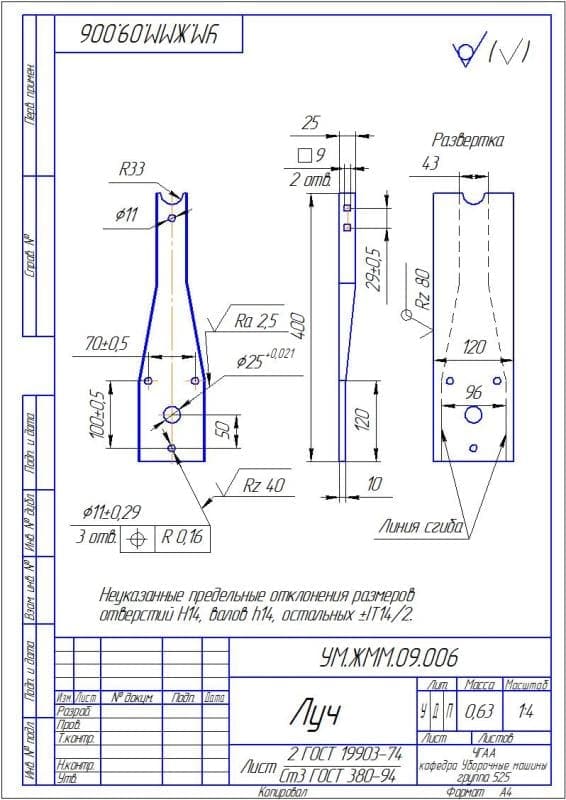

5. Чертёж детали луч (формат А4)

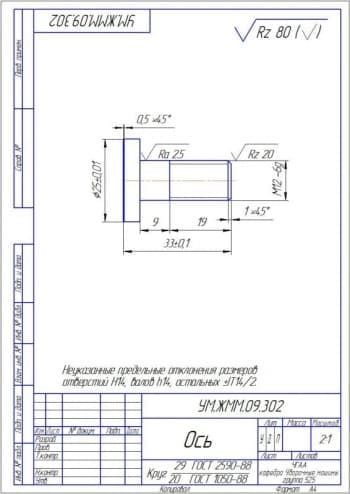

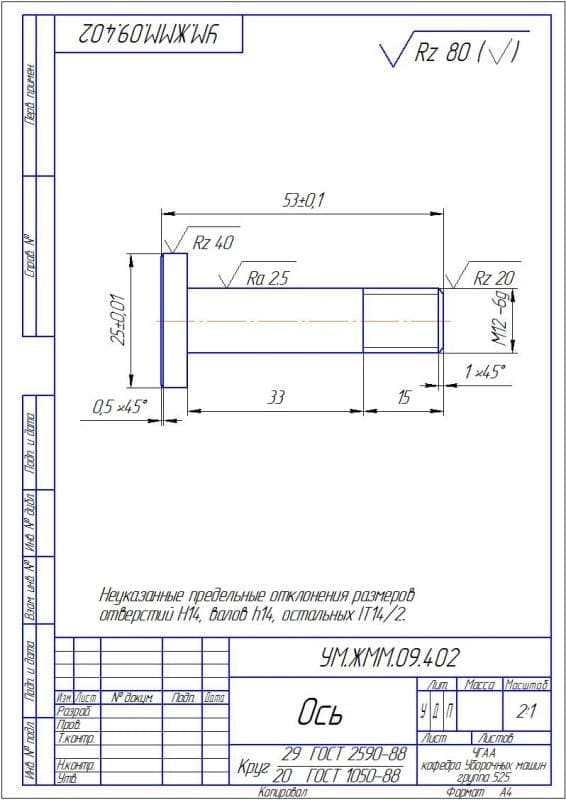

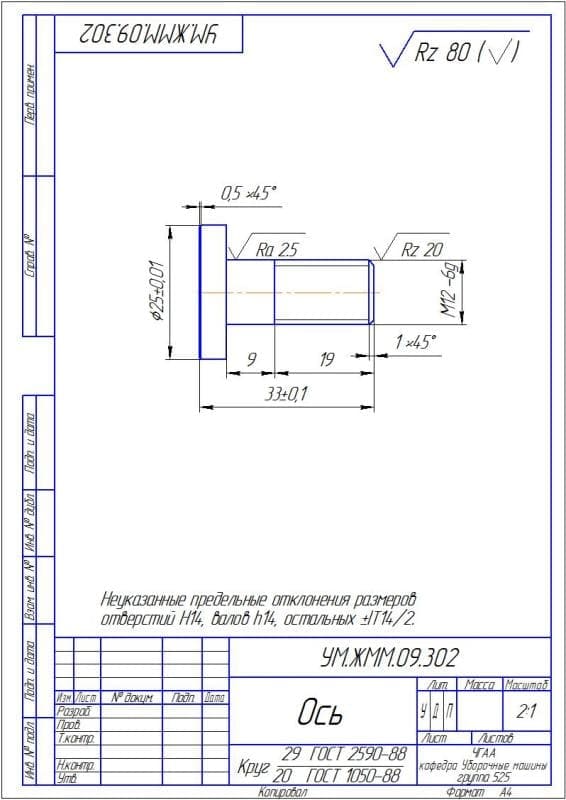

6. Деталь ось (формат А4)

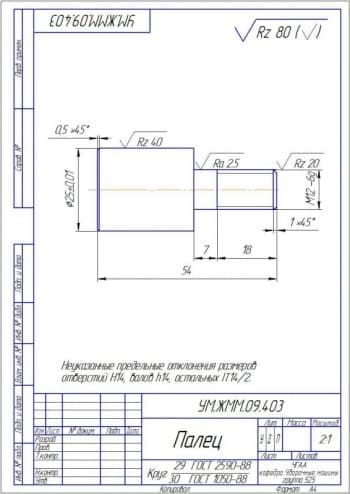

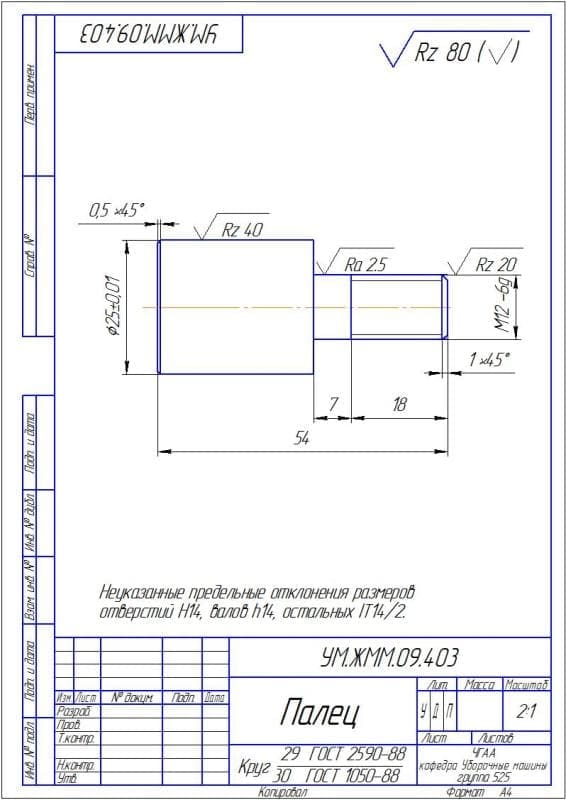

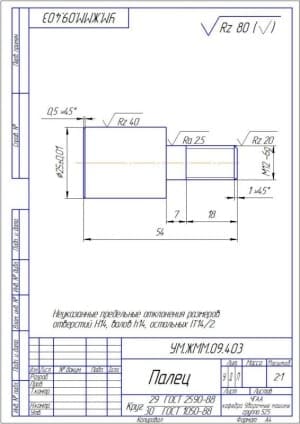

7. Чертёж детали палец (формат А4)

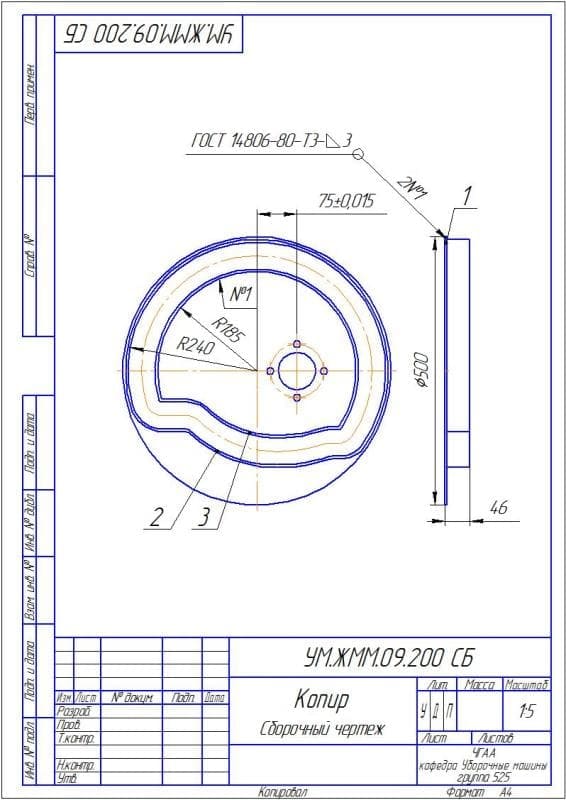

8. Копир в сборе (формат А4)

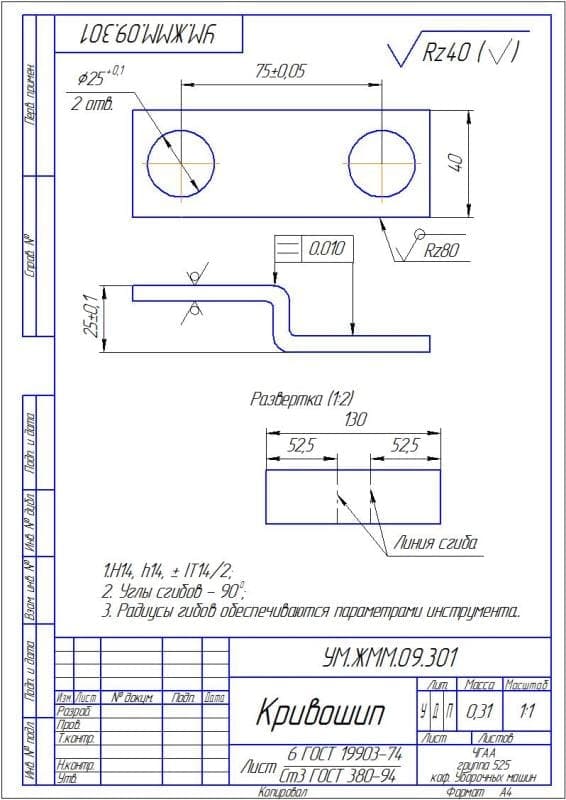

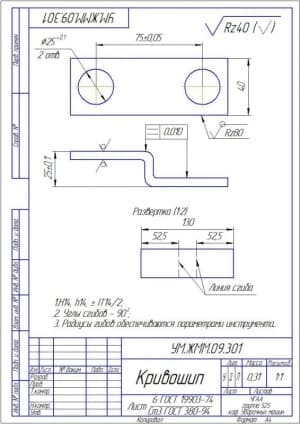

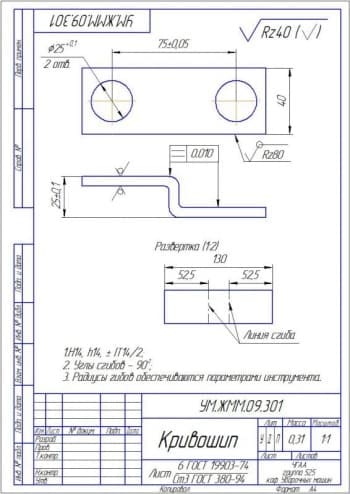

9. Рабочий чертеж криповшипа (формат А4)
10. Чертёж сборочный кривошипа (формат А4)

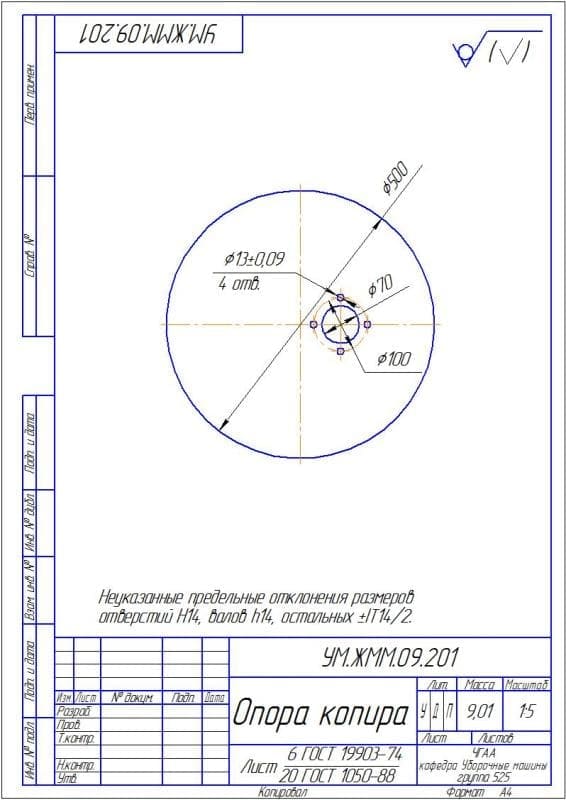

11. Опора копира (формат А4)
12. Деталировка - ось (формат А4)

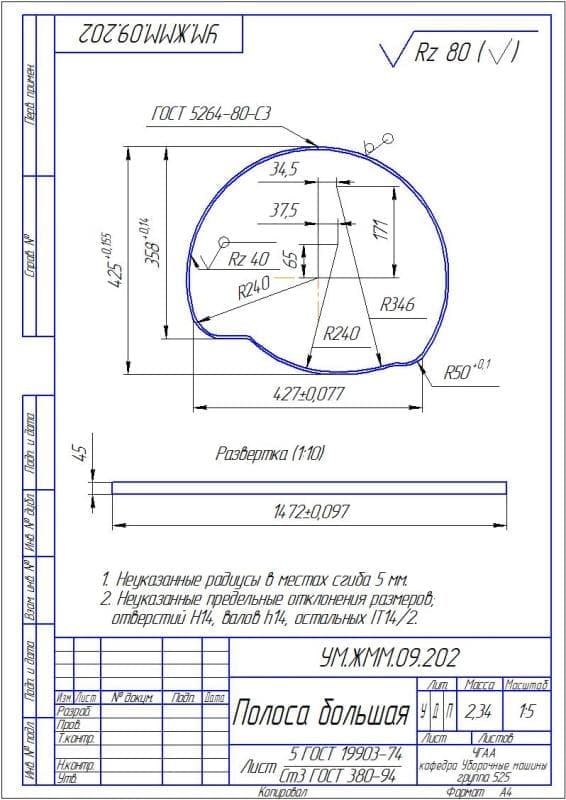

13. Полоса большая (формат А4)

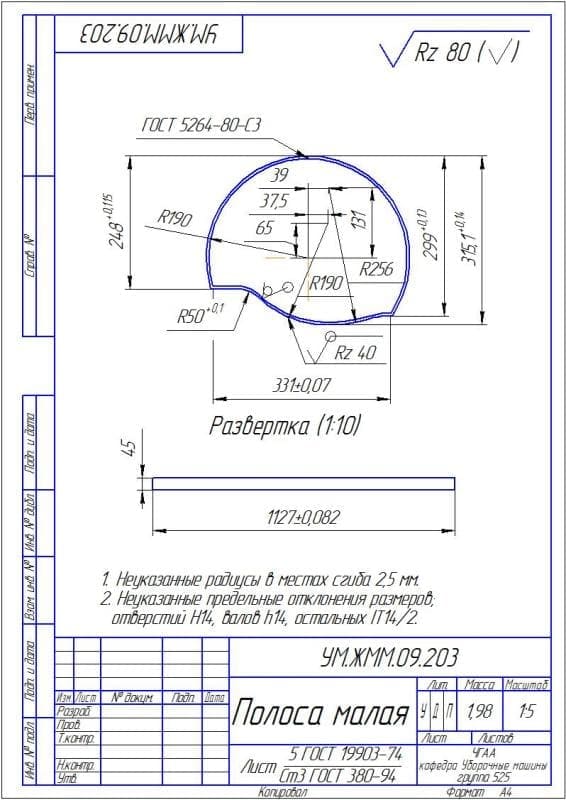

14. Полоса малая (формат А4)

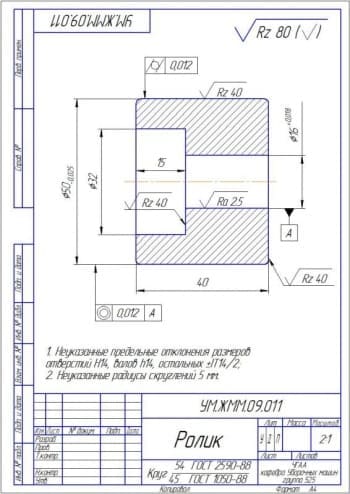

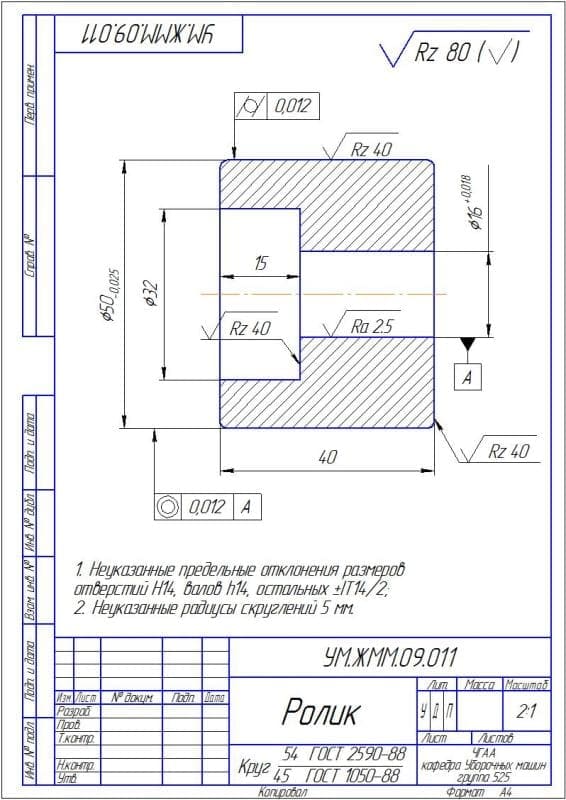

15. Чертёж детали ролик (формат А4)

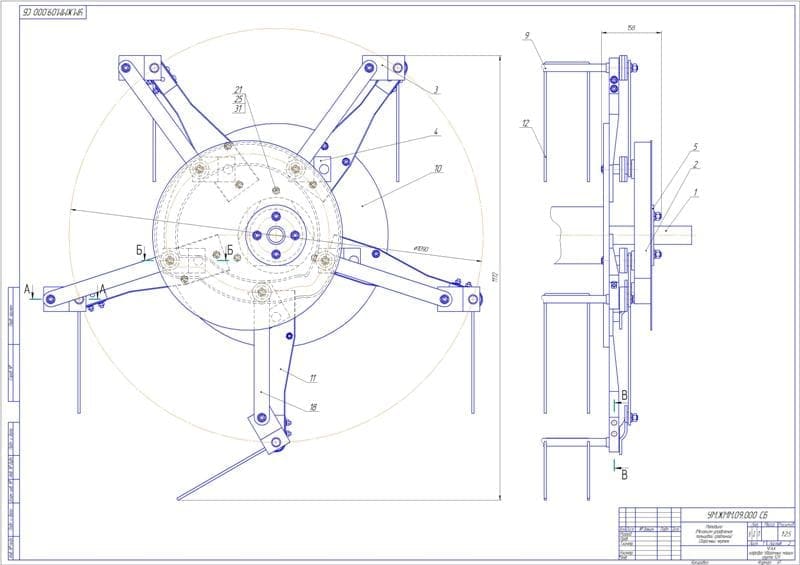

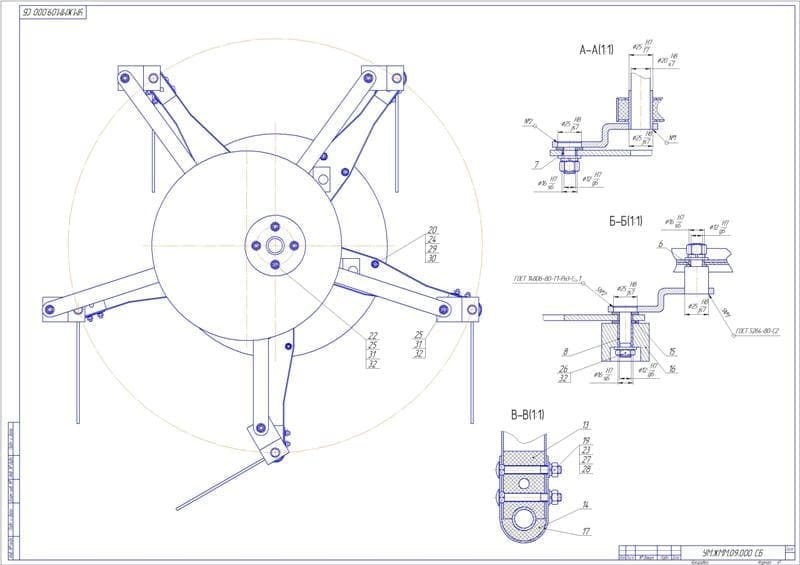

16. Чертёж сборочный мотовила (механизма управления пальцевой граблиной) (формат А1)
17. Мотовило в сборе продолжение (формат А1)

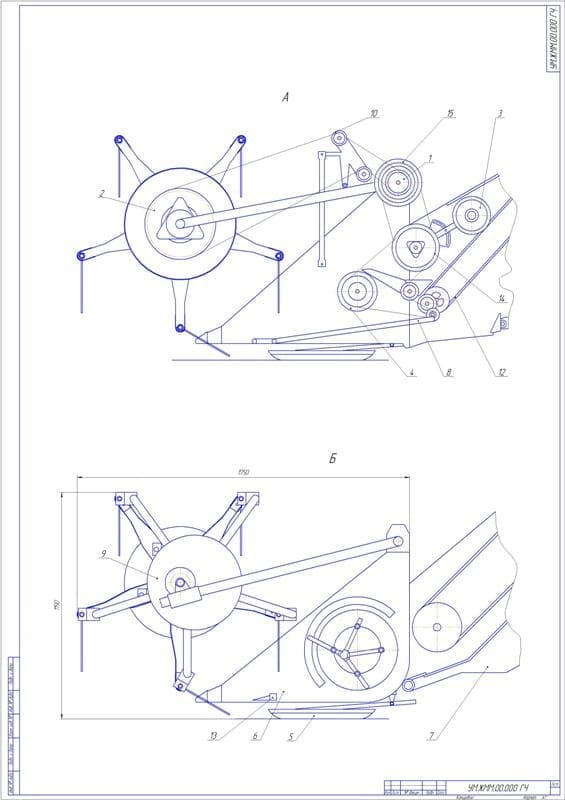

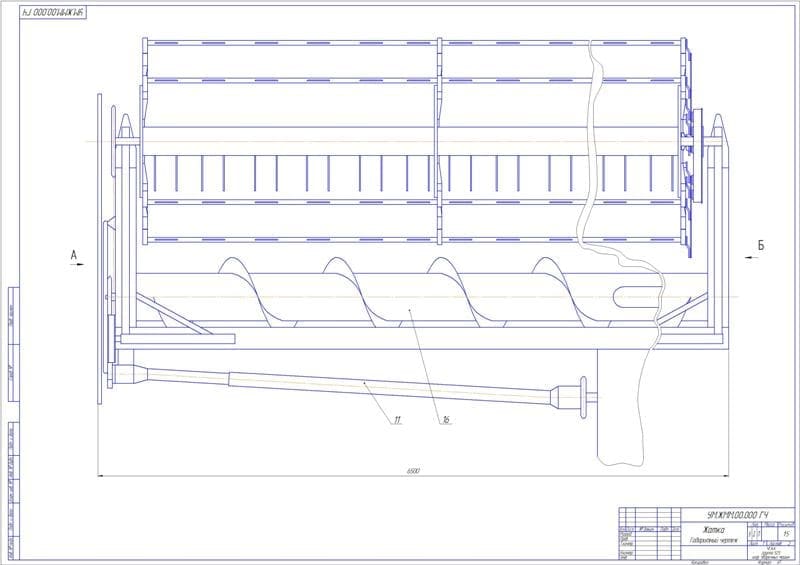

18. Чертёж габаритный жатки (формат А1)
19. Гарабритный чертеж(продолжение) (формат А1)

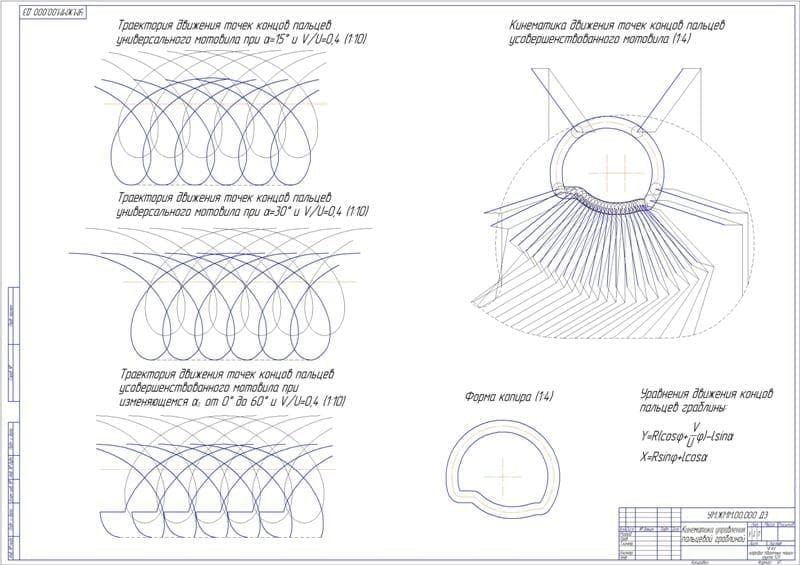

20. Плакат кинематики управления пальцевой граблиной (формат А1)

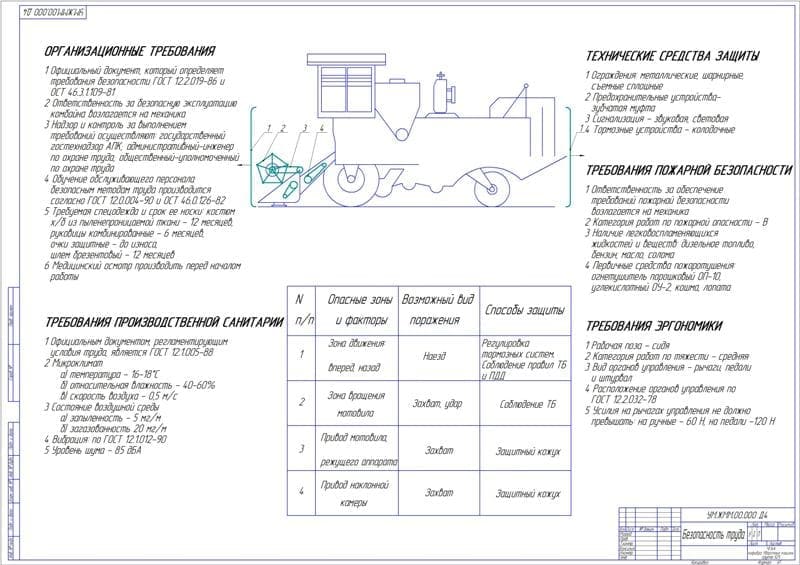

21. Лист безопасности труда (формат А1)

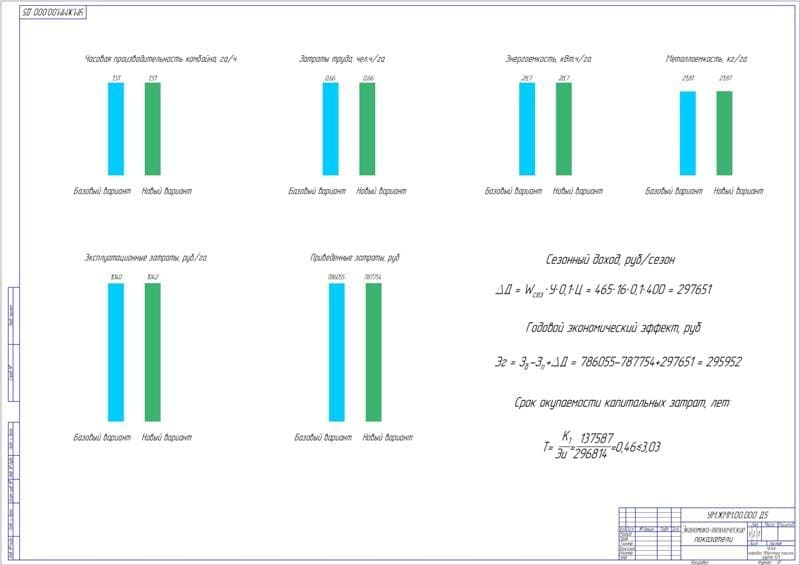

22. Плакат экономико-технических показателей (формат А1)

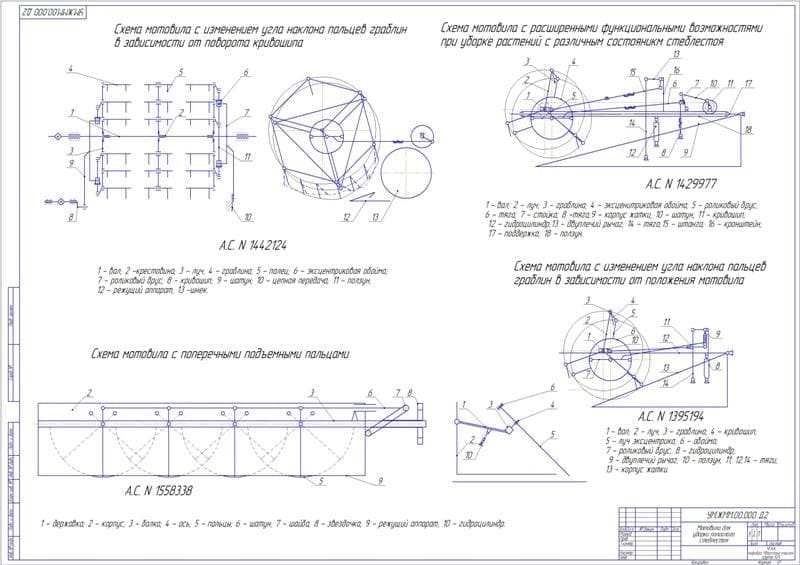

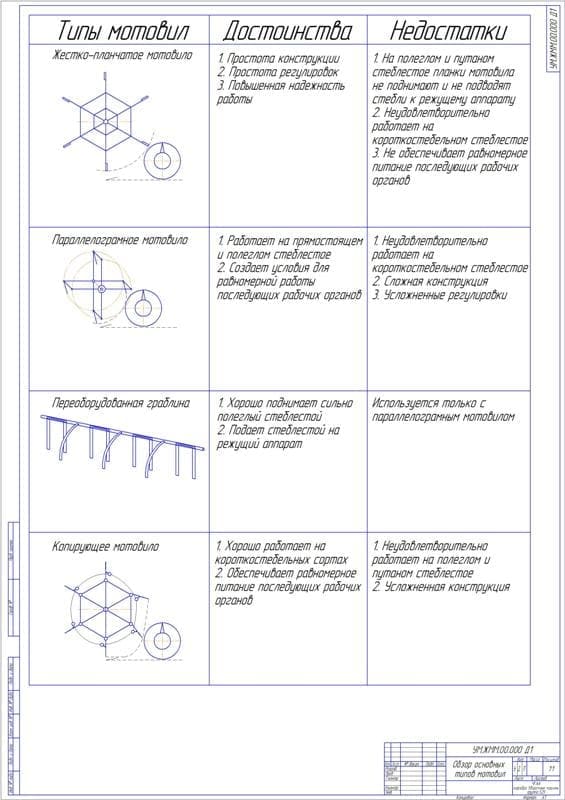

23. Обзор основных типов мотовил (формат А1)
24. Общий вид мотовила для уборки полеглого стеблестоя (формат А1)

Описание

В дипломной работе произведен анализ проекта жатки с модернизированным мотовилом для уборки культур с полеглым стеблестоем при прямом комбайнировании. Рассмотрены технологические свойства стеблей (их ориентация и упругие свойства, сопротивление стеблей тереблению, коэффициенты трения, специфические особенности зерновых культур, ориентация граблины). Рассмотрены особенности работы мотовила при скашивании полеглого хлебостоя. Проведен обзор жаток для прямого комбайнирования, а также патентный обзор основных типов мотовил для уборки полеглого стеблестоя.

Проведено усовершенствование мотовила для уборки полеглых культур. Приведено обоснование кинематики управления пальцевой граблиной для повышения эффективности работы параллелограмного мотовила при уборке полеглых зерновых культур, а именно: уравнения движения планки мотовила и концов пальцев граблины стандартного параллелограмного мотовила, уравнения движения концов пальцев граблины усовершенствованного мотовила, траектория движения граблин и концов пальцев стандартного параллелограмного и усовершенствованного мотовил. Предложена жатка с усовершенствованным мотовилом, рассмотрены конструкции жатки, корпуса жатки, наклонного корпуса, мотовила, режущего аппарата, шнека.

Произведен расчет энергоемкости работы мотовила (определены КПД привода рабочих органов, мощность на привод мотовила, мощность на привод шнека, мощность на привод режущего аппарата). Рассчитаны параметры конструктивных элементов.

Рассмотрена безопасность труда, в том числе опасные и вредные производственные факторы, требования к технологическим процессам, машинам и оборудованию, требования к подготовке поля, требования пожарной безопасности, производственной санитарии, требования к обеспечению работающих спецодеждой, средствами защиты и срок ее носки, инструкция по охране труда при работе на зерноуборочных комбайнах (требования безопасности перед началом работы, во время работы, в аварийных ситуациях и по окончанию работ).

В экономической части составлена смета затрат, определены капиталовложения, приведены экономия эксплуатационных затрат, производительность комбайна, сезонный доход с одного комбайна с проектируемой жаткой, трудоемкость, энергоемкость и металлоемкость процесса, затраты на заработную плату с отчислениями, амортизационные отчисления, отчисления на ТОРХ по комбайну, затраты на топливо и смазочные материалы, эксплуатационные затраты, коэффициент эффективности капитальных вложений, приведенные затраты, годовой экономический эффект.
