Разработка зернозагрузчика на базе автомобиля ГАЗ-3307

Состав чертежей

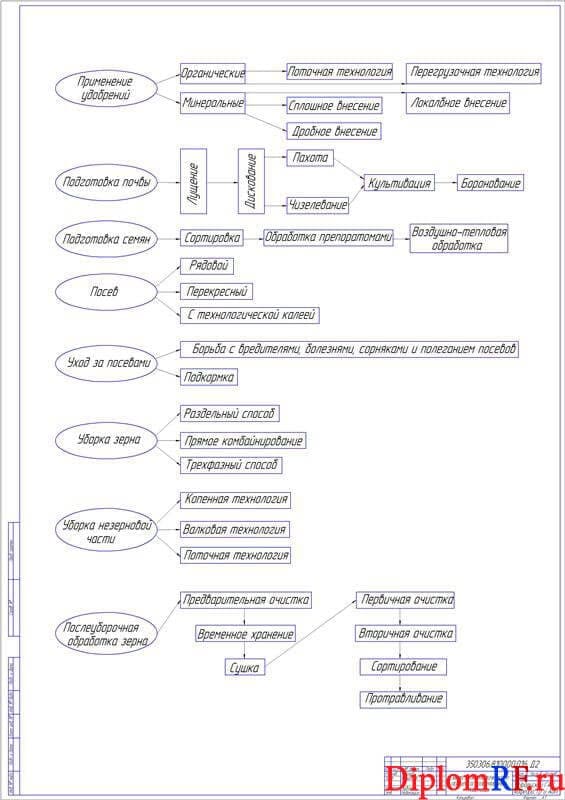

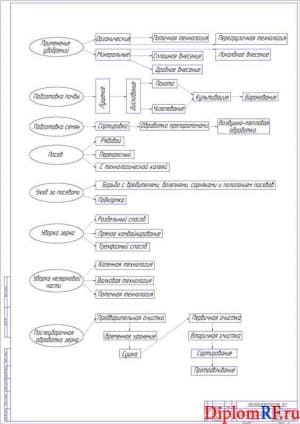

1. Технологическая схема процесса возделывания пшеницы (формат А1)

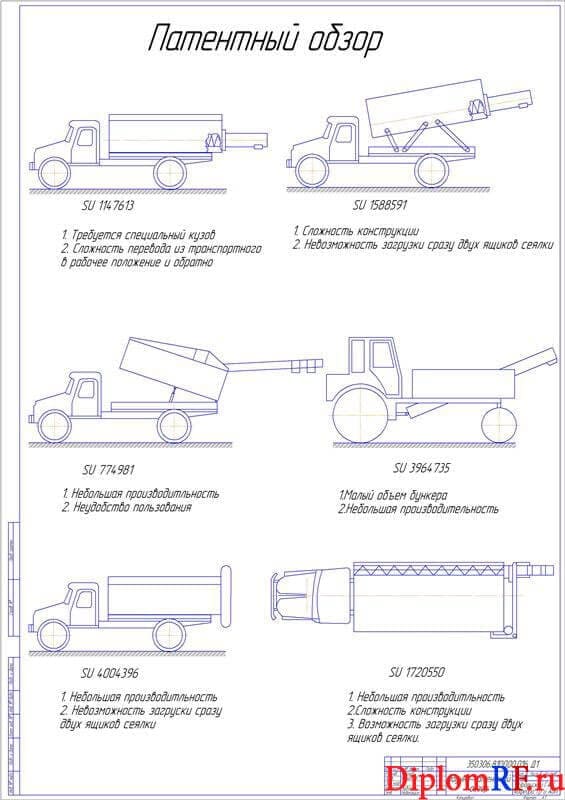

2. Плакат научно-патентного обзора (формат А1)

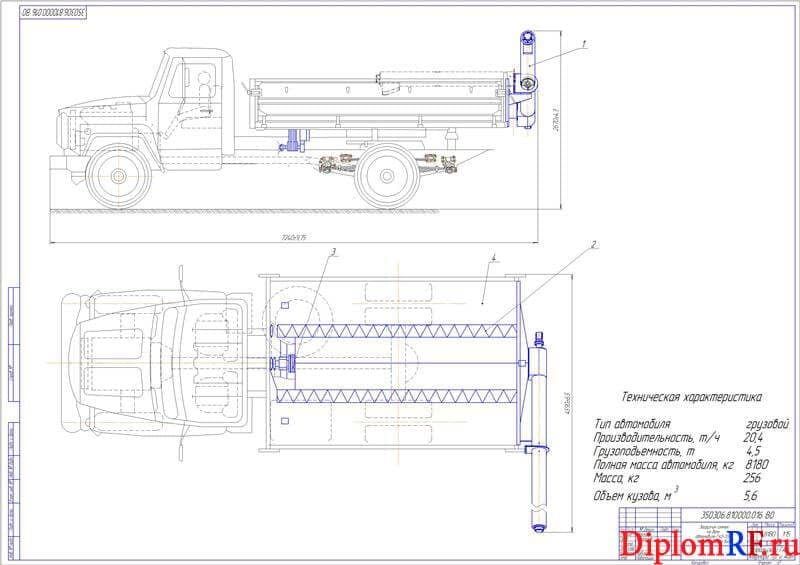

3. Общий вид загрузчика сеялок на базе автомобиля ГАЗ-3307 (формат А1)

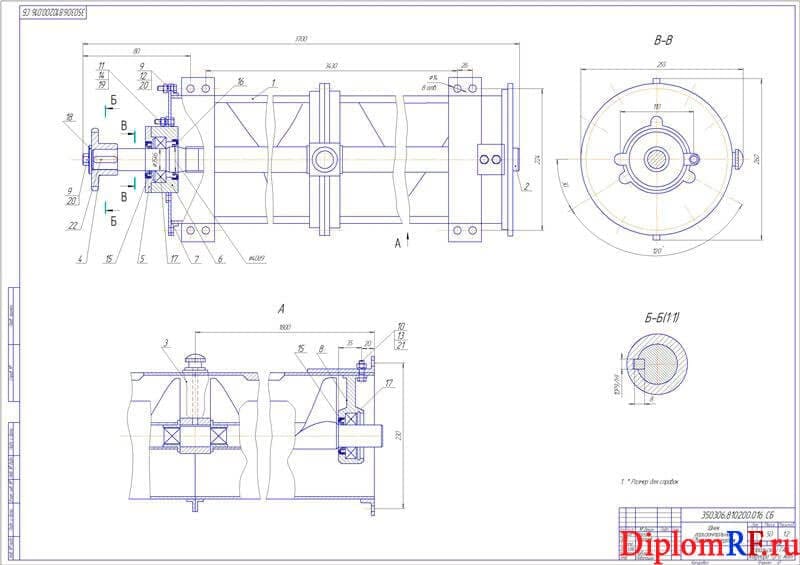

4. Сборочный чертеж рукава шнека горизонтального (формат А1)

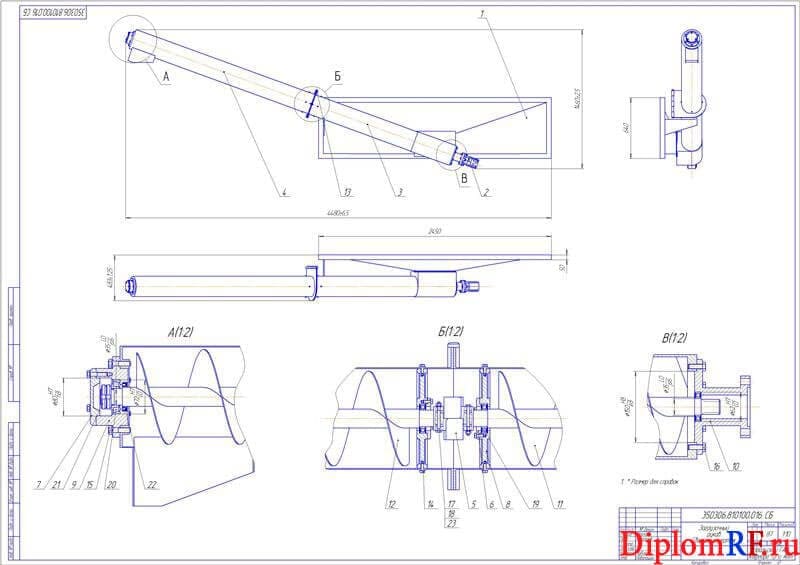

5. Сборочный чертеж загрузочного рукава (формат А1)

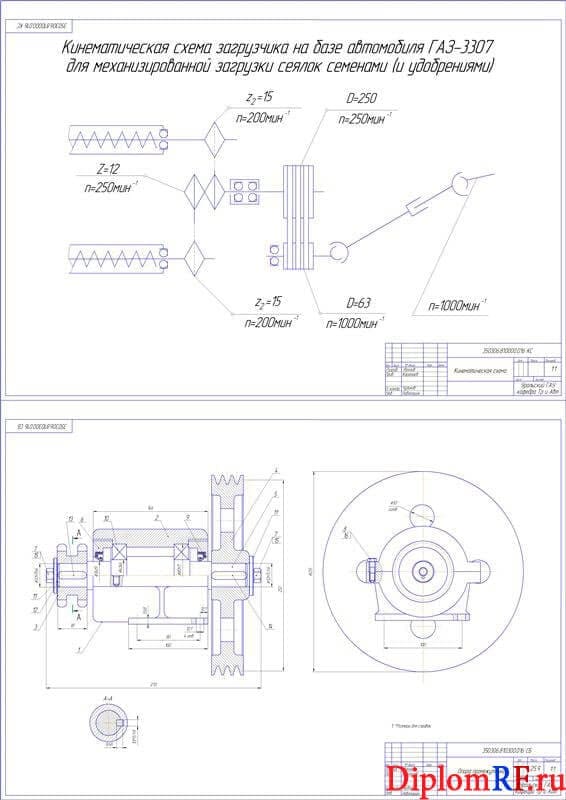

6. Промежуточная опора в сборе и кинематическая схема загрузчика (формат А1)

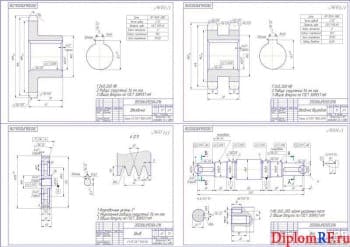

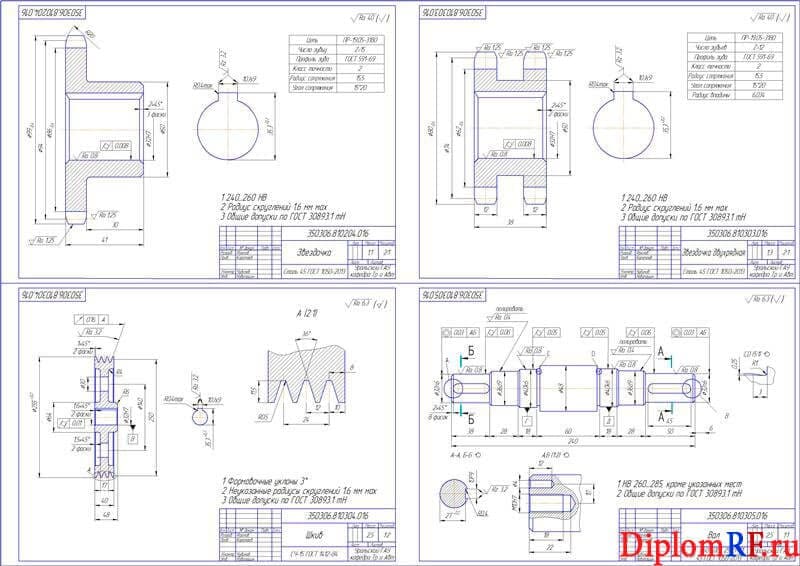

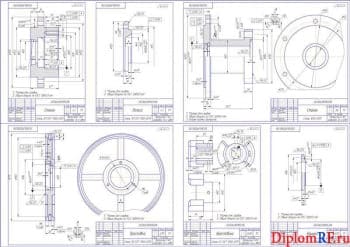

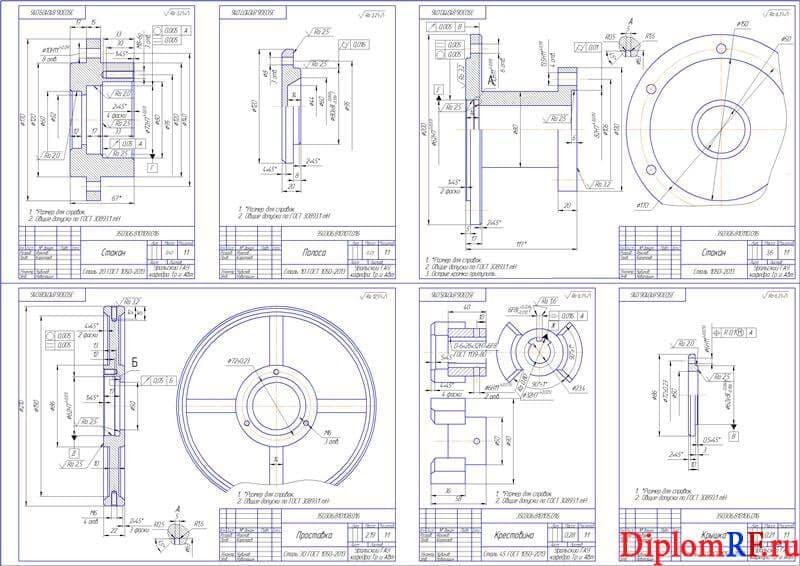

7. Рабочие чертежи деталей сборочных единиц (формат 2хА1)

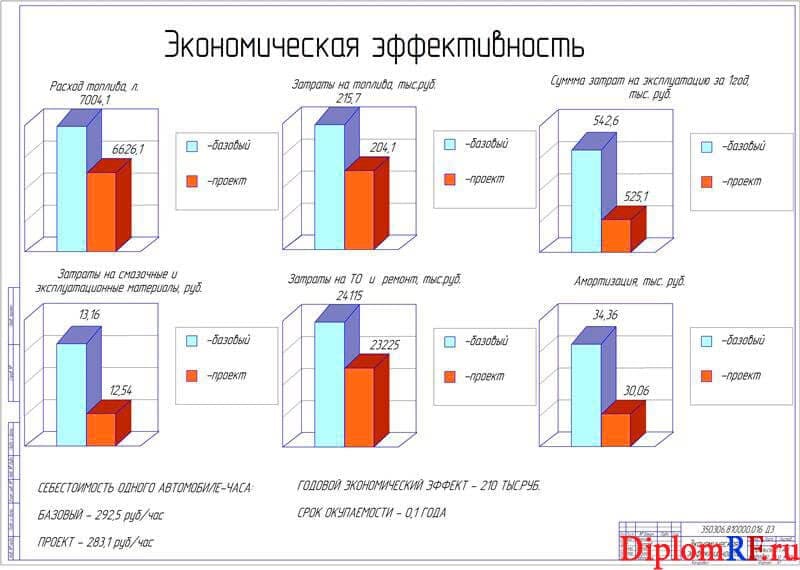

8. Плакат графиков показателей экономической эффективности (формат А1)

Описание

 При возделывании зерновых и зернобобовых культур одной из самых трудоемких операций является операция погрузки зерна и удобрений в сеялку. Для уменьшения себестоимости и для повышения производительности в производстве выпускают зернозагрузчики на базе других транспортных средств.
Цель инженерного проектирования - снижение затрат труда, энергии, материалов и повреждаемости семян в процессе загрузки сеялок семенным материалом за счет разработки технического средства спирально-винтовых рабочих органов на базе автомобиля ГАЗ-3307.

Для уменьшения ручного труда, повышения производительности в дипломном проекте предлагается инженерная разработка погрузчика для механизированной загрузки в полевых условиях посевных агрегатов семенами зерновых, зернобобовых, гранулированными удобрениями, на базе автомобиля марки ГАЗ-3307, который также можно использовать для перевозки зерна от комбайнов во время уборочных работ и механизированной разгрузке зерна на зернотоке.
Устройство включает в себя раму, к которой крепятся горизонтальные шнеки, опора промежуточного вала, бункер, загрузочный рукав. Карданный вал крепится также к раме автомобиля. Наклонные шнеки шарнирно соединены с горизонтальными шнеками. Шкив ременной передачи и двухрядная звездочка крепятся на вала на промежуточной опоре. Загрузочное устройство: заднего борта, выгрузного шнека, гидромотора, гидрораспределителя и шлангов. Это загрузочное устройство можно почти полностью можно изготовить из деталей списанных машин, в условиях какого-либо аграрного предприятия.

Переоборудование заключается в следующем: к коробке передач автомобиля устанавливают раздаточную коробку, от которой через карданный вал вращения передается на шкив. Со шкива через ременную передачу вращение передается через цепную передачу на горизонтальные шнеки, которые в свою очередь приводят в действие загрузочный рукав.

Шкив закреплен на карданном валу с помощью шпоночного соединения.
Промежуточная опора болтовым соединением крепиться на двутавре.
Для сохранения жесткости конструкции по краям бункера крепятся уголки.
Работа загрузочного устройства осуществляется в следующем порядке: включают привод гидронасоса, посредством гидрораспределителя включают гидромотор, и производим загрузку сеялок. По мере надобности посредством гидрораспределителя приподнимают кузов автомобиля, в результате чего зерно в кузове постоянно ссыпается к загрузочному бункеру.
Для уменьшения потерь зерна место стыка шнека следует уплотнить резиновым кольцом. На горловину выгрузного шнека одевают специально сшитый из мешковины семяпровод, так как при начальной загрузке зерном сеялок, при опущенном кузове, высота края выгрузного шнека от земли достигает 3,5 м, а также для исключения потерь при загрузке и наибольшего удобства.

Предлагаемая разработка выгодно отличается от конкурентов следующими характеристиками: высокая надежность, высокая производительность, соответствующая объему работ, как малых, так и крупных хозяйств, простота конструкции, относительно низкая цена, возможность самостоятельного демонтажа и дальнейшего обслуживания. Разработанные узлы проектируемой конструкции имеют высокие показатели долговечности и ремонтопригодности. При их проектировании были учтены современные достижения в практике автомобилестроения в области сельского хозяйства, а в частности конструкций погрузочного оборудования. Инженерные узлы обладают высокой технологичностью, при проектировании учитывалась возможность применения современных технологий при изготовлении вышеназванных узлов.
