Описание
Для любого аграрного предприятия чрезвычайно актуальной задачей является разработка погрузочно-разгрузочных средств, особенно сельскохозяйственных захватов. Следует отметить, что телескопические погрузчики сегодня являются одним из самых перспективных видов специального оборудования. Благодаря универсальности телескопические погрузчики в целом ряде случаев весьма успешно заменяют собой вилочные погрузчики повышенной проходимости с вертикальной мачтой, а в некоторых случаях даже краны.

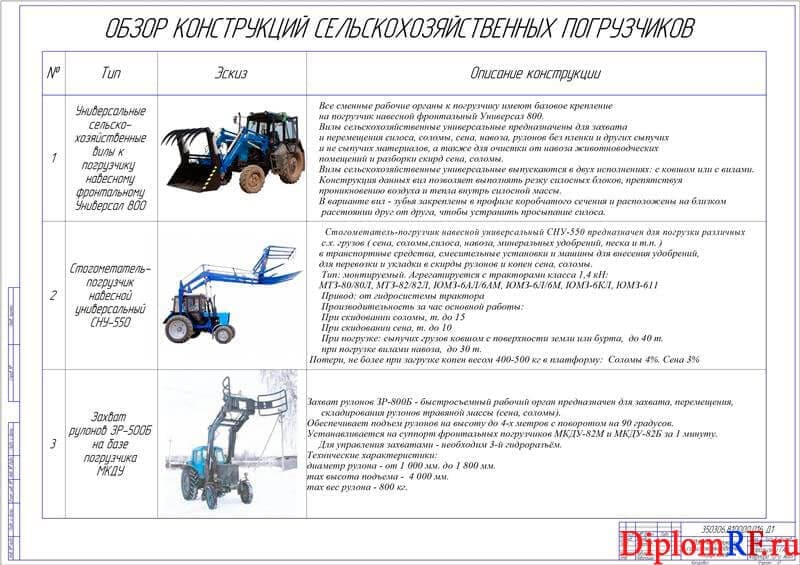

При написании ВКР было изучено множество литературных источников, из которых были получены общие сведения о назначении сельскохозяйственных погрузчиков, их функциональных свойствах, технологических процессов применения.

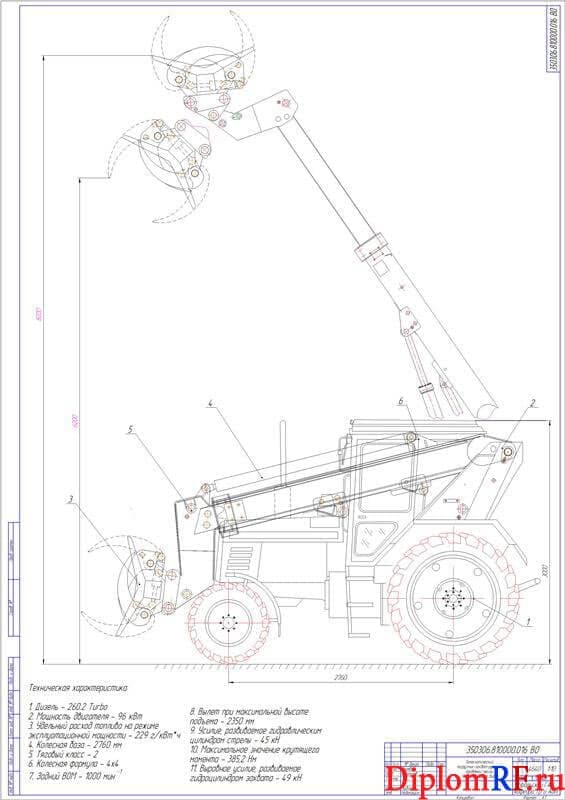

Предлагается конструкция телескопического клещевого сельскохозяйственного погрузчика-захвата рулонов (сена, соломы, травяной массы) на базе трактора Беларус-1221.
Крутящий момент от двигателя через редуктор отбора мощности с помощью карданных валов передается на гидромеханическую передачу и далее на ведущие мосты.
На погрузчике установлено два ведущих управляемых моста - передний и задний. Передний мост жестко, а задний шарнирно, крепятся к раме. Сварная листовая рама выполнена заодно с порталом, к которому крепится телескопическая стрела прямоугольного сечения.
Проектируемый телескопический клещевой захват предназначен для захвата, перемещения, складирования рулонов травяной массы (сена, соломы).
Основными частями погрузчика являются силовая установка, установка гидромеханической передачи, мостов и колес, рабочее оборудование и его гидросистема.

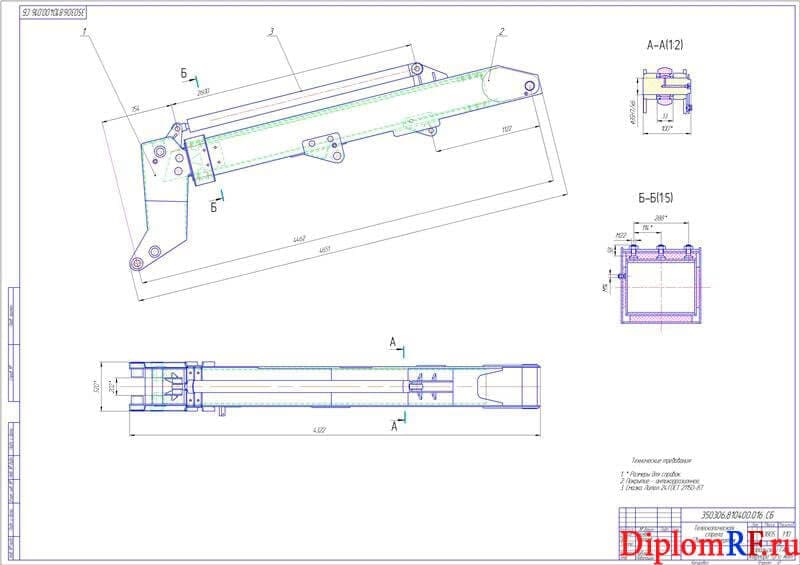

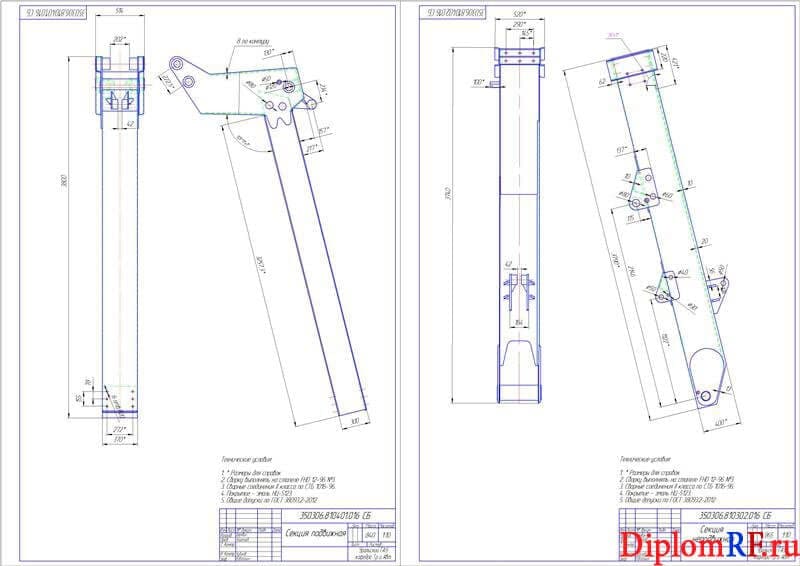

Телескопическая стрела состоит из двух секций, одна из которых может выдвигаться, что значительно повышает эксплуатационные качества конструкции. На конце выдвинутой секции крепится сцепное устройство, обеспечивающее установку клещевого захвата.

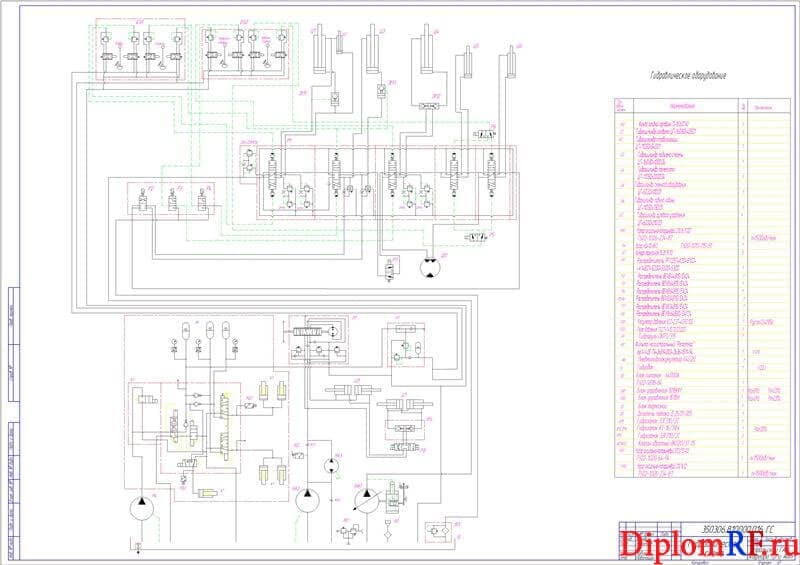

Подъем стрелы, выдвижение секции, поворот рабочего органа, управление сцепным устройством осуществляется гидроцилиндрами.
На стреле устанавливается компенсационный цилиндр, обеспечивающий выравнивание рабочего органа при подъеме.
В центральной части погрузчика с левой стороны установлена кабина с органами управления, сидением, щитком приборов, позволяющих следить и контролировать работу систем погрузчика. С правой стороны расположен масляный бак, топливный бак смонтирован в задней части погрузчика.
Принцип работы погрузчика-захвата заключается в том, что при движении на рабочих передачах за счет напорного усилия может быть загружен захват рулонов сена, соломы и т.д. (или, например, вилы грузами, находящимися в контейнерах, ящиках, на поддонах или других емкостях). Далее груз может быть перемещен и поднят на высоту до 8,2 м за счет выдвижения стрелы, что является особенностью конструкции.

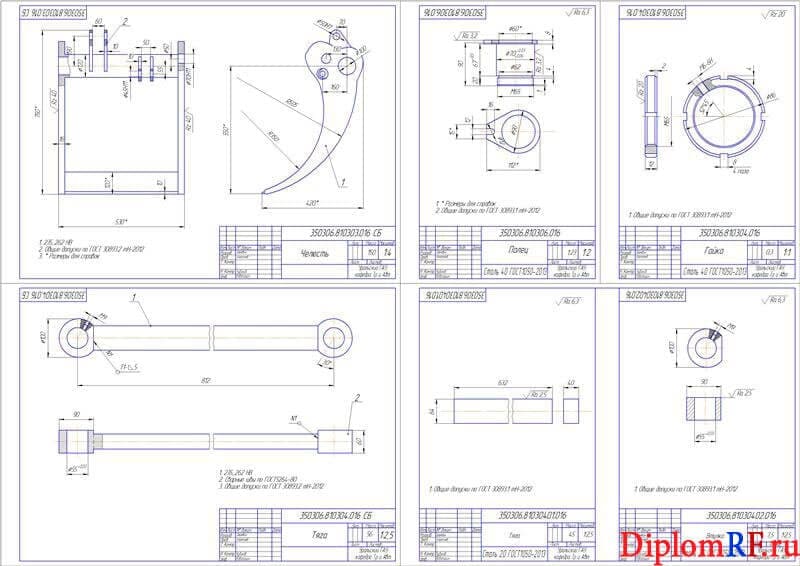

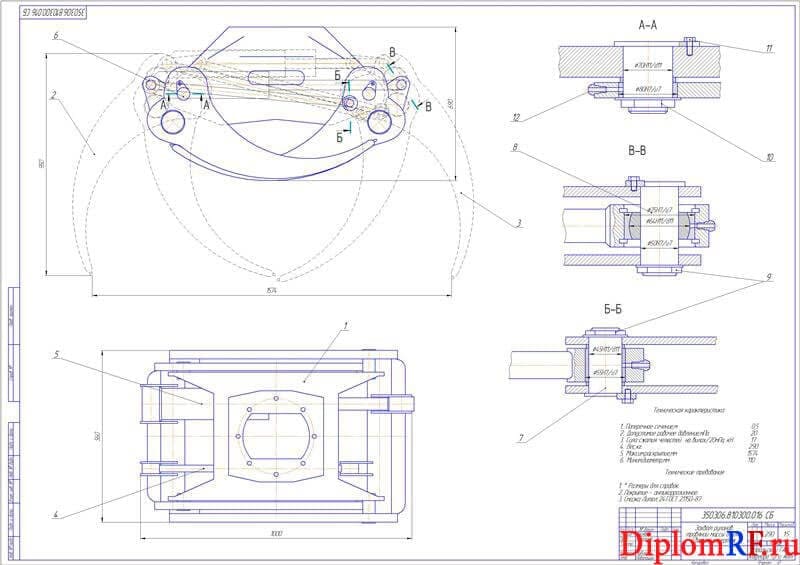

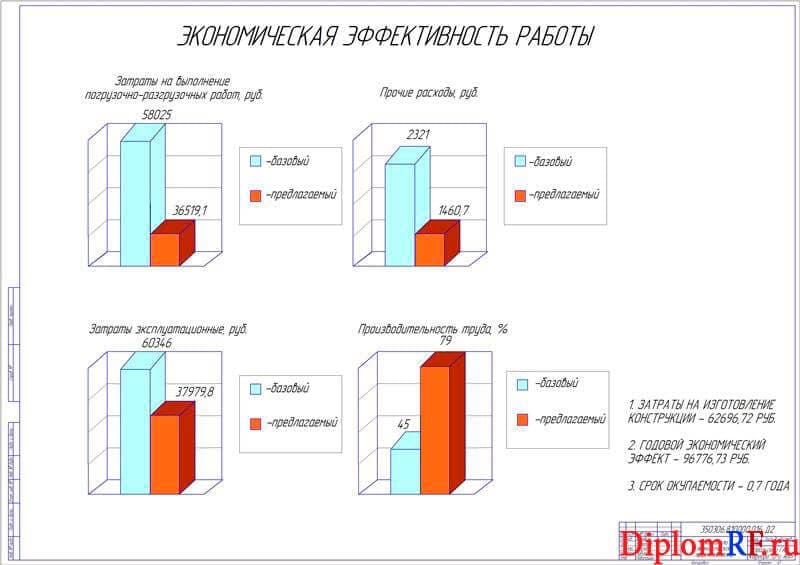

Телескопический погрузчик-захват на базе трактора Беларус-1221, предназначен для захвата, перемещения, складирования рулонов травяной массы (сена, соломы). Предлагаемая конструкция обладает рядом инновационных инженерных решений: стрела с двойным телескопом; способность захвата рулонов из любого положения, поскольку предусмотрено вращение рабочего органа захвата вокруг своей оси; особая конструкция рабочего органа - челюсти захвата, предотвращает возможность падения или «соскальзывания» рулона сена или соломы во время его транспортировки; захват имеет регулировку для изменения диаметра захватываемых рулонов (от 1,1 до 1,574 м). Гидроцилиндр телескопической стрелы расположен не внутри стрелы, а снаружи. Преимуществом данной конструкции является доступность гидравлического оборудования для диагностирования, ремонта и обслуживания.
