Разработка конструкции прицепного контейнеровоза и захвата контейнеров

Состав чертежей

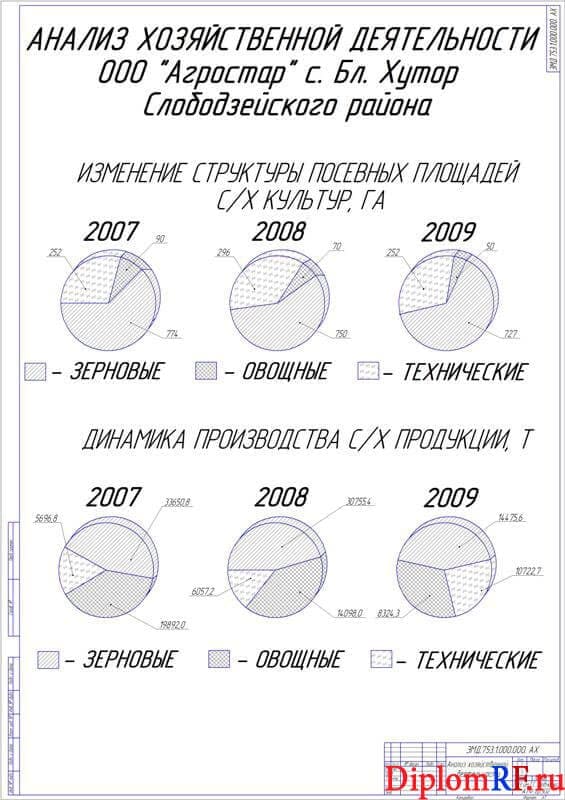

1. Плакат анализа хозяйственной деятельности (формат А1)

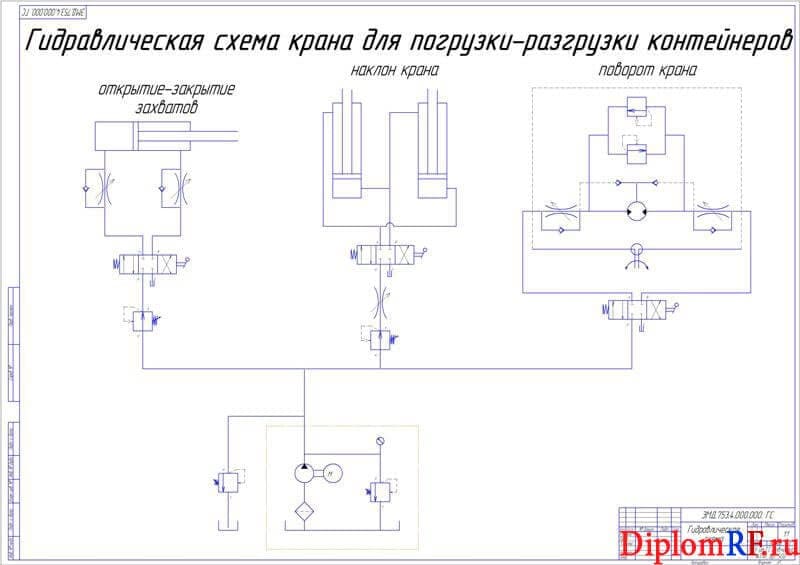

2. Лист гидравлической схемы (формат А1)

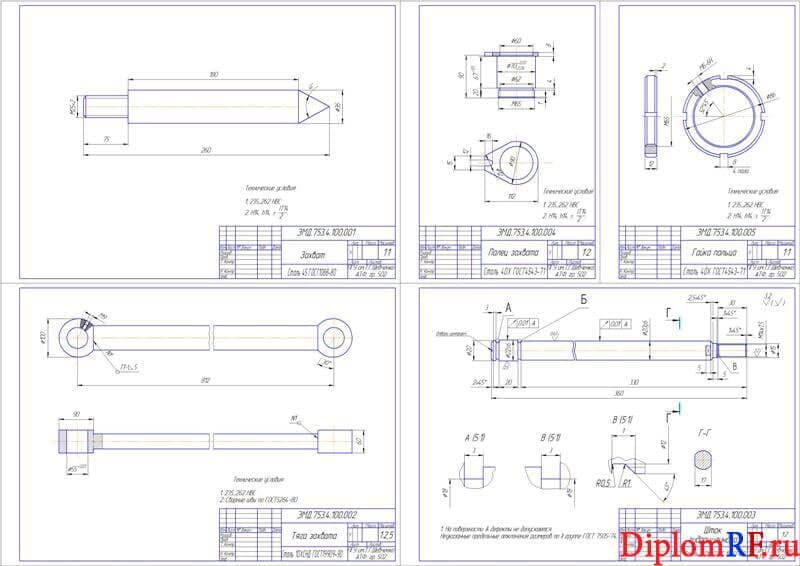

3. Чертёж деталировки (захвата, пальца захвата, гайки пальца, тяги захвата, штока гидроцилиндра) (формат А1)

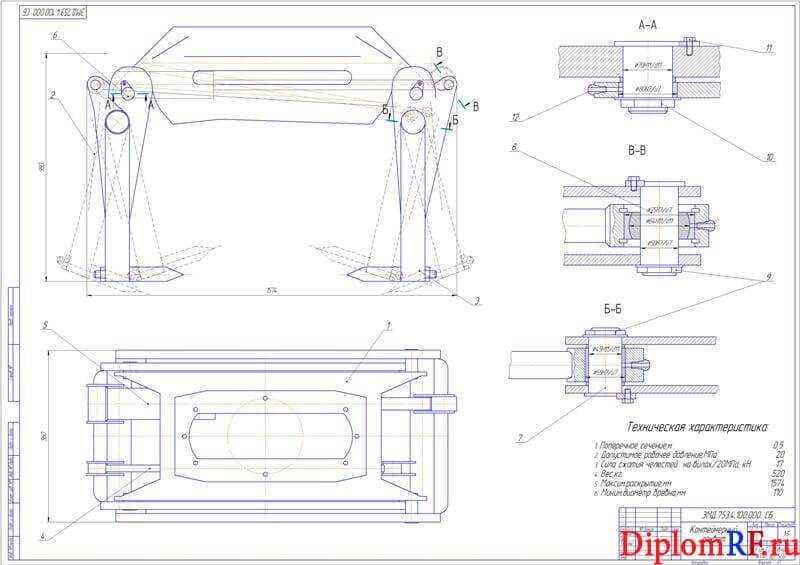

4. Чертёж сборочный контейнерного захвата (формат А1)

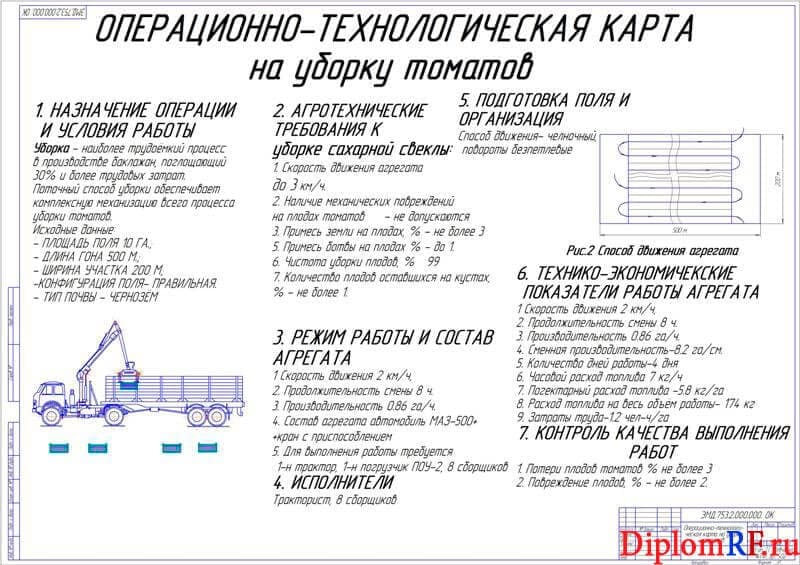

5. Плакат операционно-технологической карты на уборку томатов (формат А1)

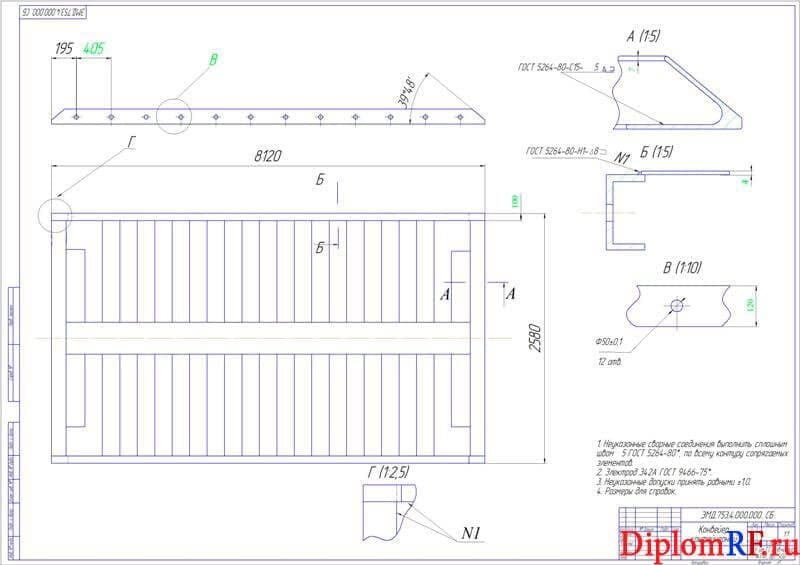

6. Сборочный чертеж конвейера контейнерного (формат А1)

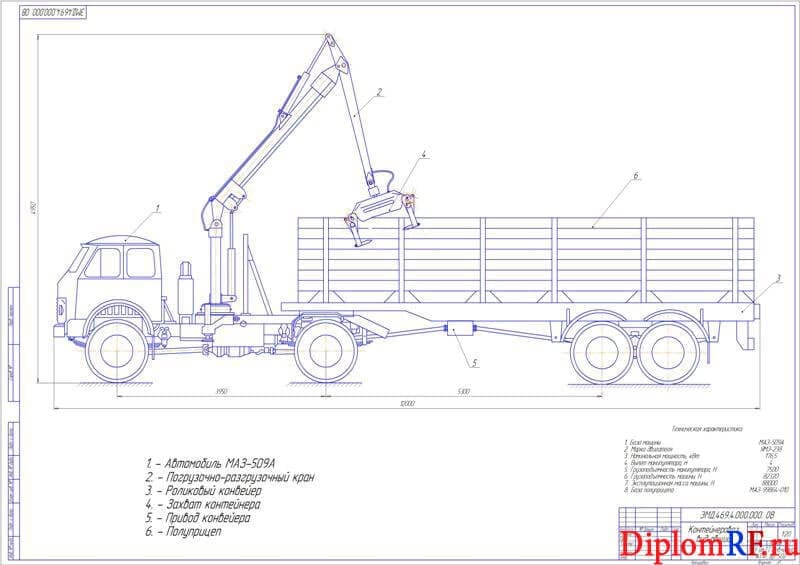

7. Чертёж общего вида контейнеровоза (формат А1)

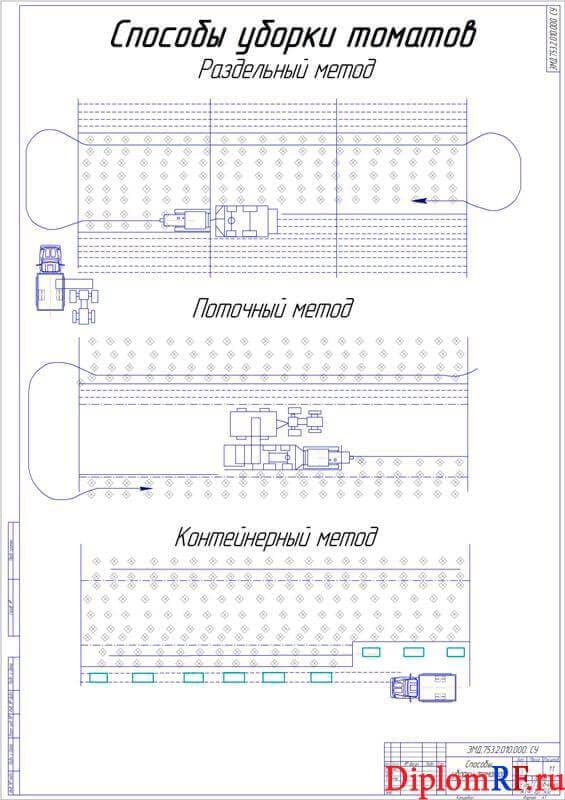

8. Плакат способов уборки томатов (формат А1)

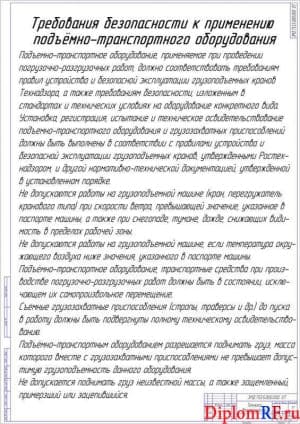

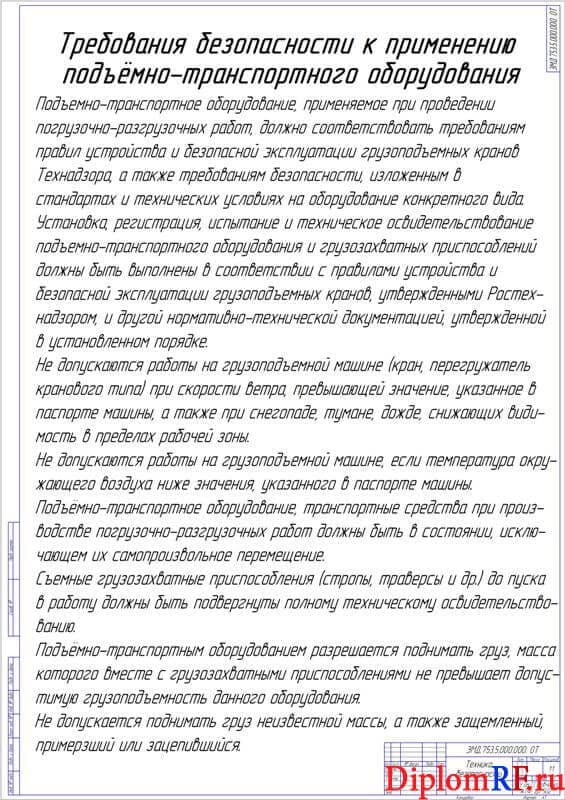

9. Лист техники безопасности (формат А1)

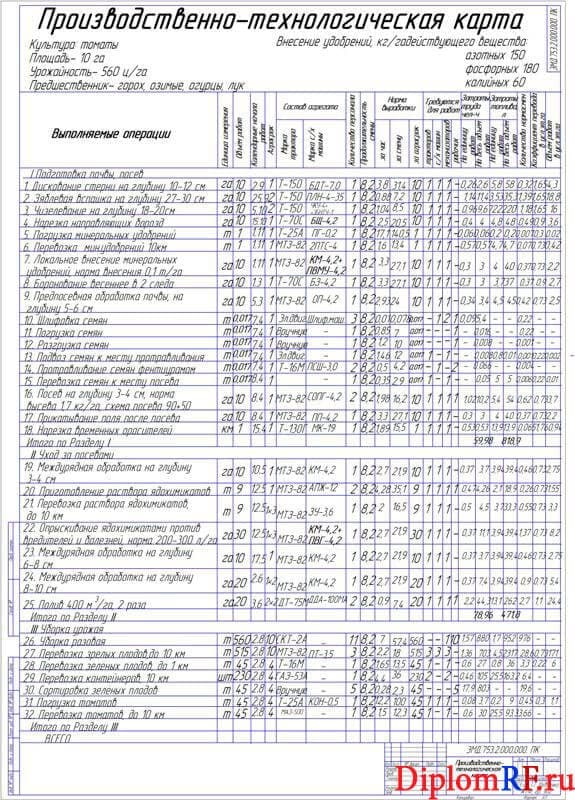

10. Плакат производственно-технологической карты (формат А1)

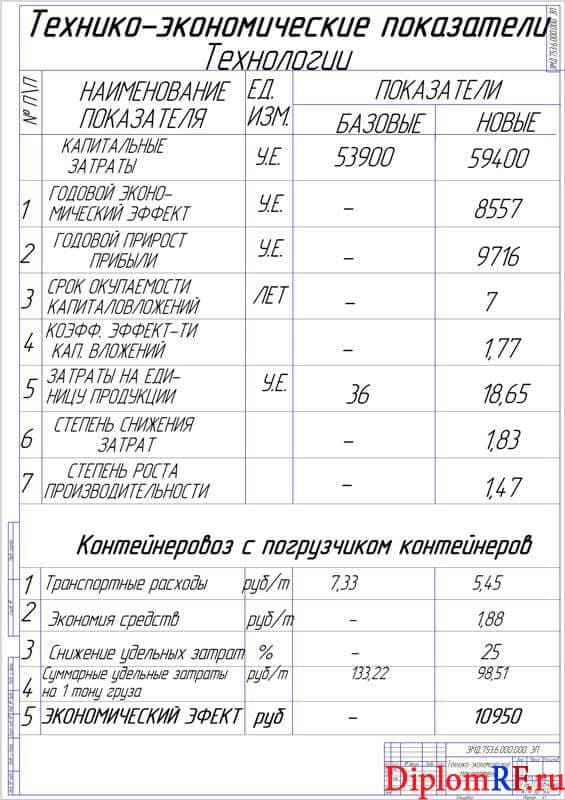

11. Лист технико-экономических характеристик (формат А1)

Описание

В дипломной работе рассмотрены вопросы организации перевозок сельскохозяйственных грузов автотранспортными средствами в ООО ”Агростар“ с. Бл.Хутор Слободзейского района с конструктивной разработкой установки для захвата контейнеров. Приведена общая характеристика сельскохозяйственного предприятия ООО ”Агростар“ с рассмотрением природно-климатических условий. Выполнен анализ производственных показателей хозяйства с представлением таблиц: cтруктуры продукции растениеводства с 2007 года по 2009 год, наличия энергетических средств, сельскохозяйственных машин и автомобилей на 2010 год. Рассмотрены вопросы организации техобслуживания и хранения сельскохозяйственной техники. Сделаны выводы из анализа производственных показателей предприятия.

В технологической части ВКР на основе анализа применяемых механизированных технологий производства безрассадных томатов разработана прогрессивная технология их возделывания. Рассмотрены вопросы размещения безрассадных томатов, обработки почвы под посев и требований к посеву. Разработаны операционно-технологическая карта уборки томатов и производственно-технологическая карта производства безрассадных томатов в ООО «Агростар».
В организационной части выпускной квалификационной работе разработана технология автомобильных перевозок при уборке томатов. Выбран наиболее рациональный маршрут и технико-эксплуатационные показатели перевозок томатов. Рассчитано необходимое количество автомобилей для осуществления перевозок контейнеров при уборке томатов.

В конструкторской части на основе анализа применяемых конструкций разработана конструкция контейнеровоза с установкой захвата контейнеров. Выполнен силовой расчёт захватного устройства с представлением расчётных схем. Рассчитаны на прочность наиболее нагруженные элементы захвата – ось шарнира и тяга. Приложены расчётные схемы и таблица материалов частей захвата.
В разделе техники безопасности и охраны труда рассмотрены требования безопасности труда при проведении сельскохозяйственных работ и разработаны требования безопасности при эксплуатации проектируемого контейнеровоза.

В разделе технико-экономического обоснования проекта выполнен анализ технико-экономических показателей новой технологии с представлением таблицы расчёта себестоимости продукции по изменяющимся статьям затрат и таблицы итоговых показателей сравнения базовой и новой технологии. В ходе анализа технико-экономических параметров разработанной конструкции выполнены расчёты продолжительности рабочего цикла кранов
базового и проектируемого вариантов, определёны годовой фонд времени работы кранов и годовая эксплуатационная производительность, рассчитана экономия средств при использовании контейнерного крана со специализированным грузозахватным устройством.
