Содержание
Введение
1.Конструкторская часть
1.1 Описание водной эрозии почвы и способов защиты
1.1.1 Последствия водного разрушения
1.1.2 Условия развития водной эрозии
1.1.3 Анализ существующих агротехнических приемов предотвращения эрозии
1.1.4 Особенности земледелия в Алтайском крае
1.2 Исследование существующих конструкций
1.2.1 Агрегаты для вертикального мульчирования почвы
1.2.2 Исследование конструкций рабочих органов для нарезки щелей
1.2.3 Исследование конструкций косилок-измельчителей
1.2.4 Обоснование конструкторского предложения
1.3 Технологический процесс эксплуатации щелереза-заполнителя
1.3.1 Ширина захвата разрабатываемой машины
1.3.2 Определение показателей проектируемого щелереза
1.3.3 Расчет измельчителя роторного
1.3.4 Расчет дефлектора
1.4 Расчет сил, действующих на щелерез
1.5 Мощностной расчёт щелереза
1.6 Прочностной расчёт щелереза
2.Технологическая часть
2.1 Технология обработки детали вала ротора
2.1.1 Характеристика обрабатываемого вала
2.1.2 Установление метода производства заготовки
2.1.3 Последовательность выполнения операций
2.1.4 Значения припусков обрабатываемых поверхностей
2.1.5 Расчёт операций обработки
2.2 Конструкторская разработка приспособления 1
2.2.1 Техническое назначение и исходные параметры для проектирования
2.2.2 Определение расположения детали
2.2.3 Требуемое усилие зажима детали
2.2.4 Расчёт передачи усилия
2.2.5 Определение усилия привода
2.2.6 Обеспечение точности приспособления
2.2.7 Предлагаемая конструкции приспособления и принцип работы
2.3 Конструкторская разработка приспособления 2
2.3.1 Техническое назначение и исходные параметры для проектирования
2.3.2 Определение расположения детали
2.3.3 Требуемое усилие зажима детали
2.3.4 Расчёт передачи усилия
2.3.5 Определение усилия привода
2.3.6 Обеспечение точности приспособления
2.3.7 Расчёт на прочность клино-роликового механизма
2.3.8 Предлагаемая конструкции приспособления и принцип работы
3.Экономическая часть
3.1 Расчёт себестоимости базового и проектируемого вариантов
3.2 Производительность базовой и проектируемой машин
3.3 Определение годовой загрузки базовой и проектируемой машин
3.4 Определение годовой наработки
3.5 Определение зарплаты производственного персонала
3.6 Определение балансовой стоимости базовой и проектируемой машин
3.7 Определение отчислений на амортизацию
3.8 Определение затрат на ремонт
3.9 Определение затрат на ГСМ
3.10 Определение приведенных затрат
3.11 Сравнение экономических показателей базовой и проектируемой машин
4.Охрана безопасных условий труда и защита экологии
4.1 Негативные производственные факторы, действующие на механизатора
4.2 Условия безопасности очистной системы
4.3 Защита экологии при эксплуатации комбайна
4.4 Оценка ущерба от вредных выбросов мобильных машин
Состав чертежей

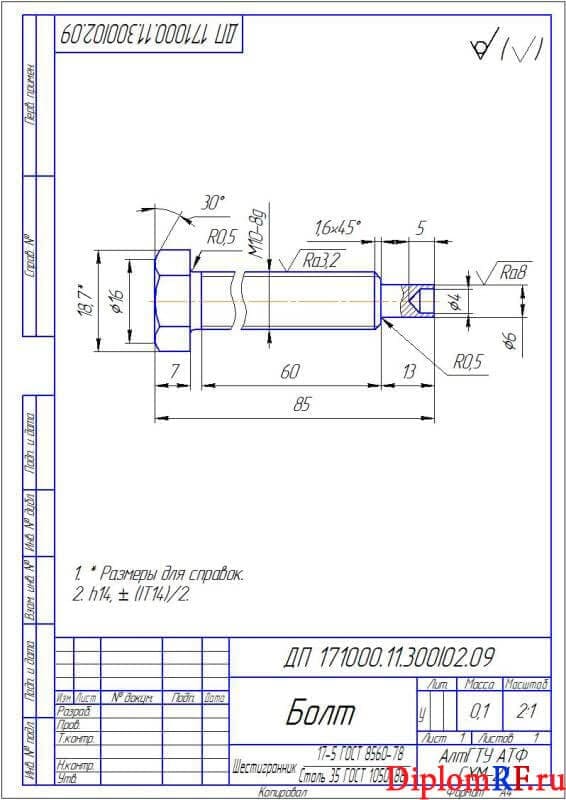

- Чертёж детали болта (формат А4)

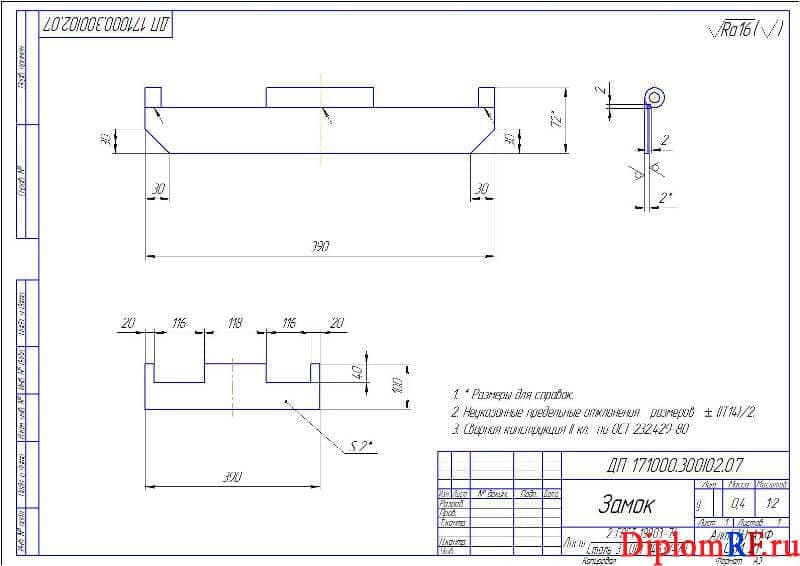

- Чертёж детали замка (формат А3)
- Деталькронштейн (формат А4)

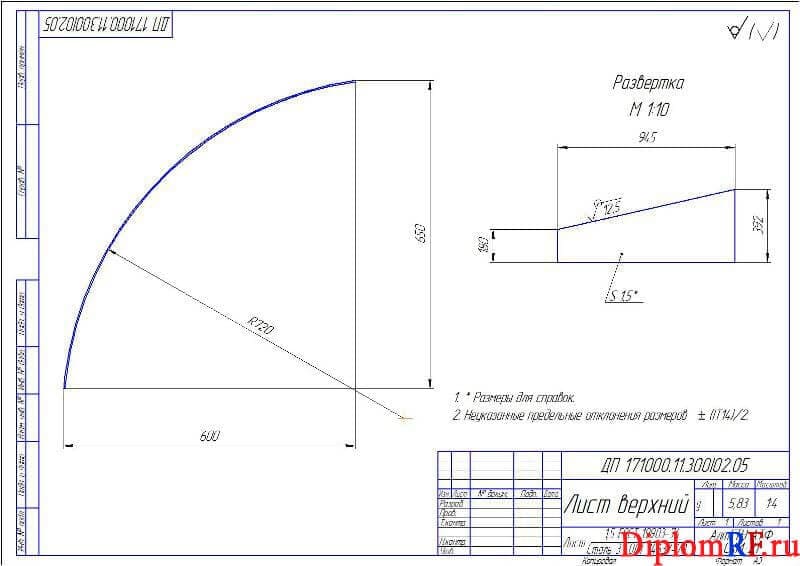

- Деталировка лист верхний (формат А3)

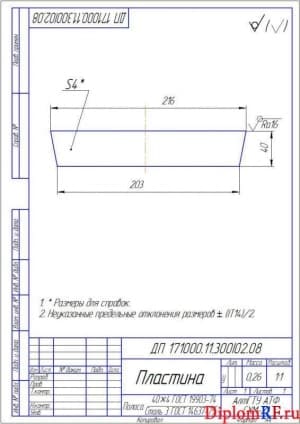

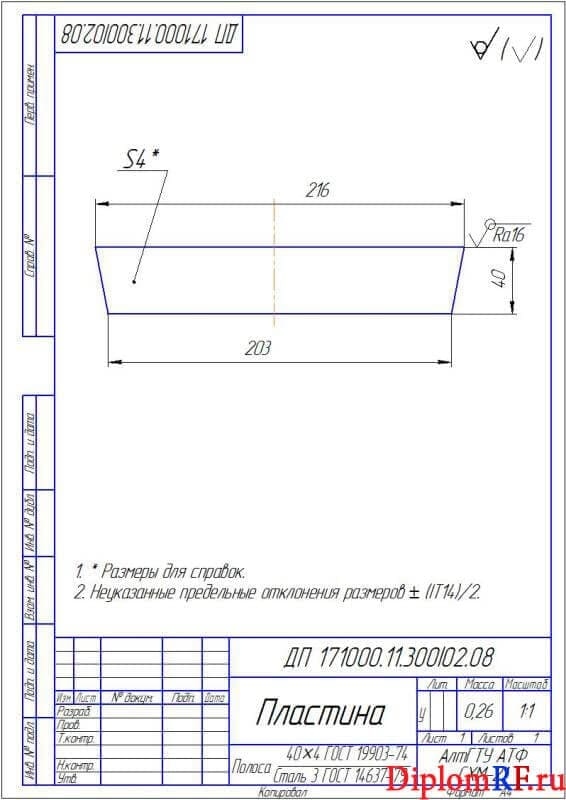

- Чертёж детали пластины (формат А4)

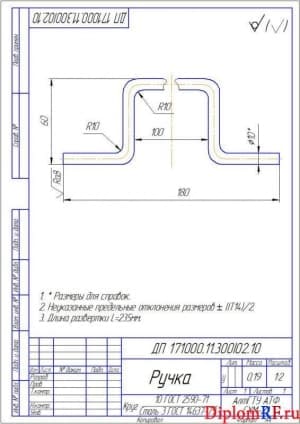

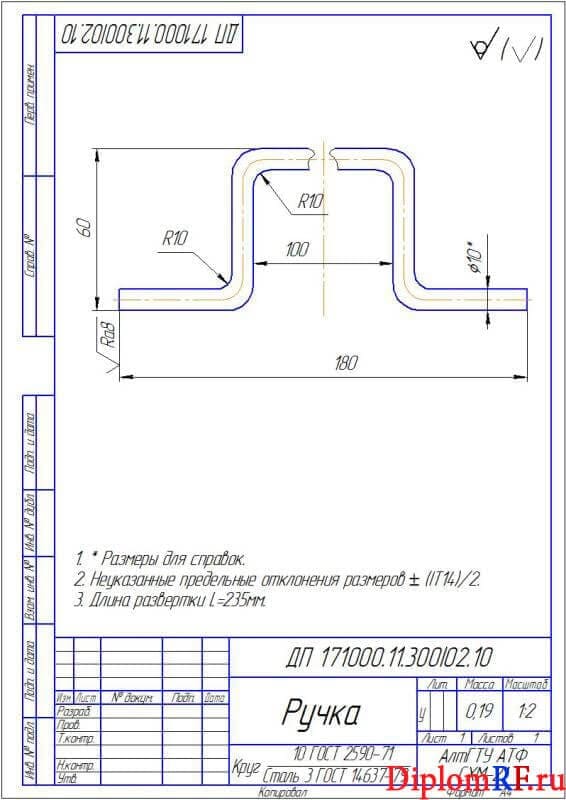

- Чертёж детали ручки (формат А4)

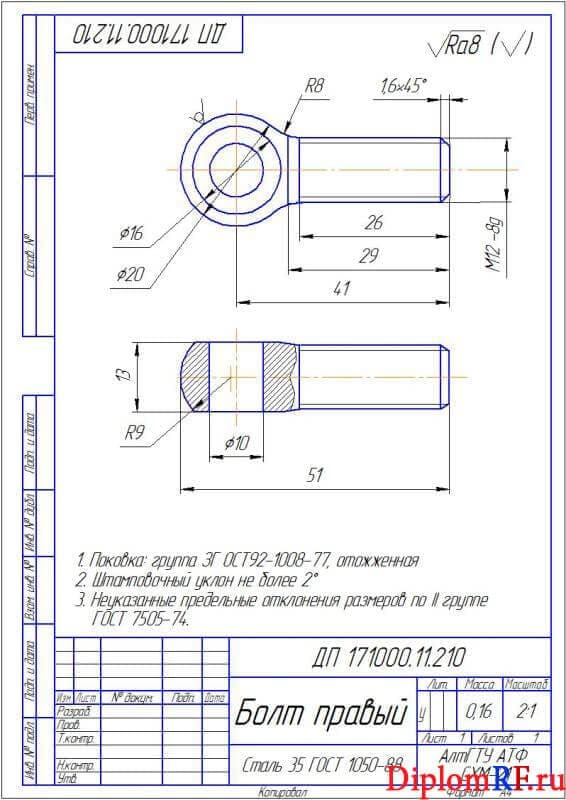

- Деталь правый болт (формат А4)

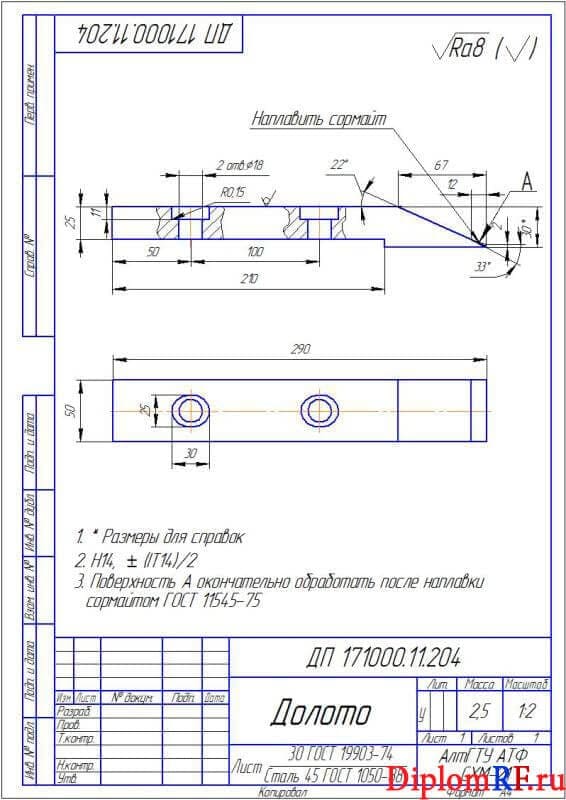

- Чертёж детали долото (формат А4)

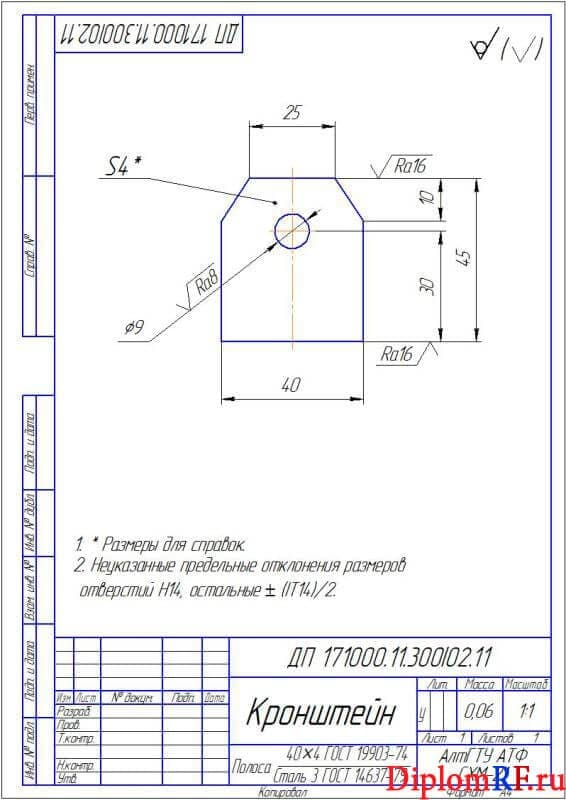

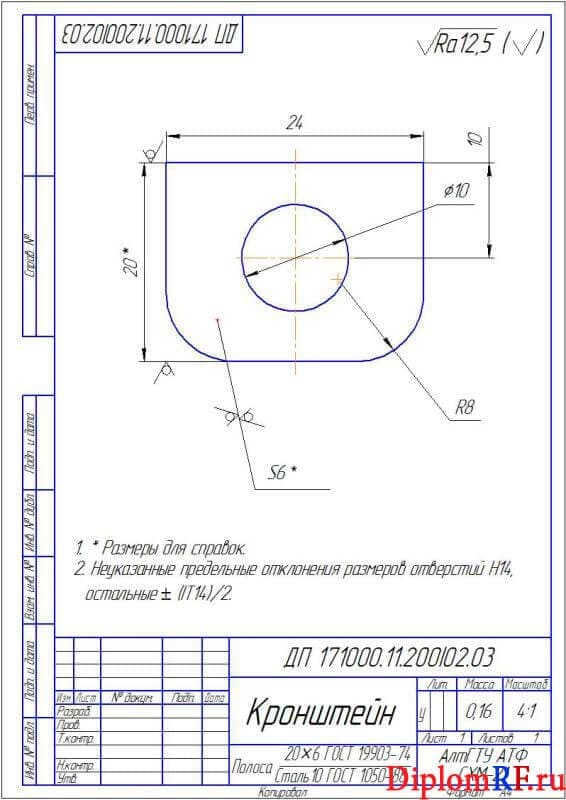

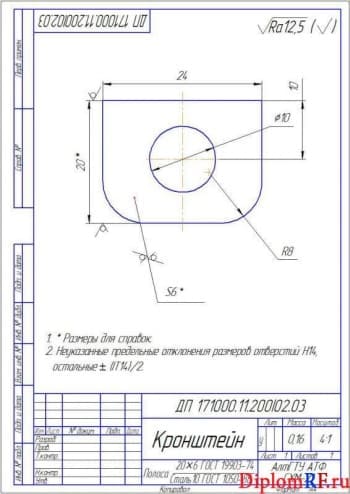

- Чертёж детали кронштейна (формат А4)

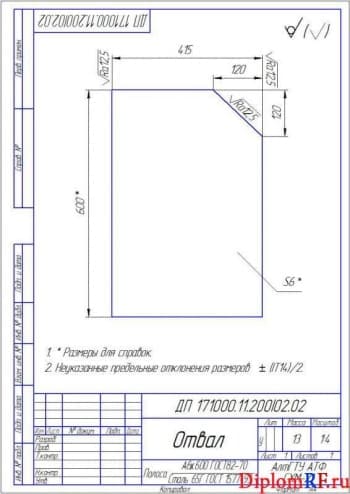

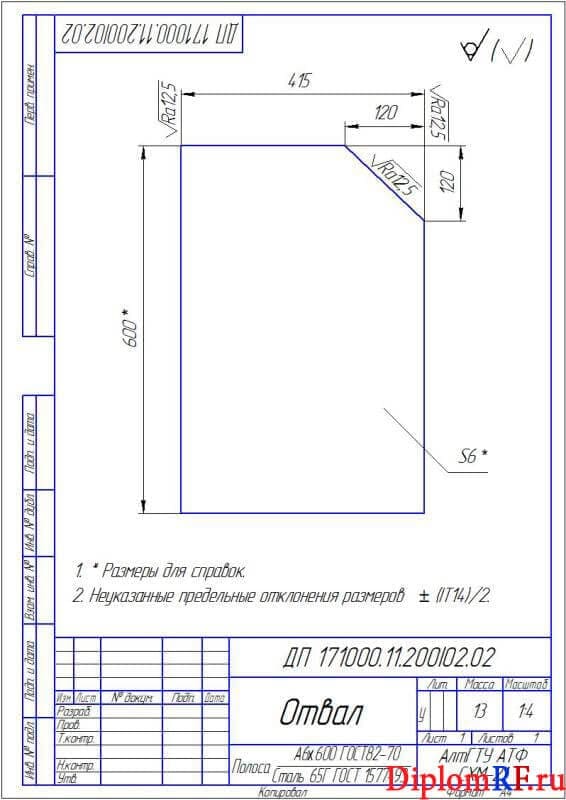

- Рабочий чертеж отвала (формат А4)

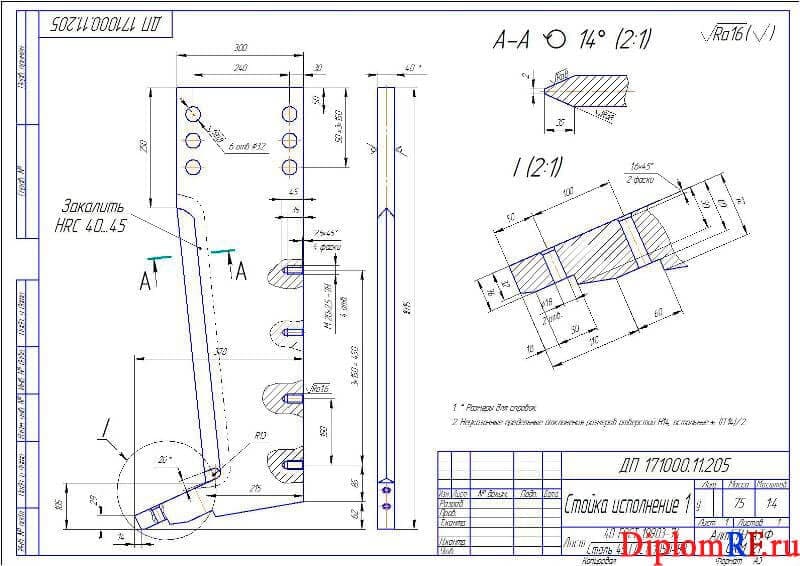

- Чертёж детали стойки (формат А3)
- Фрагмент эскиз силового анализа

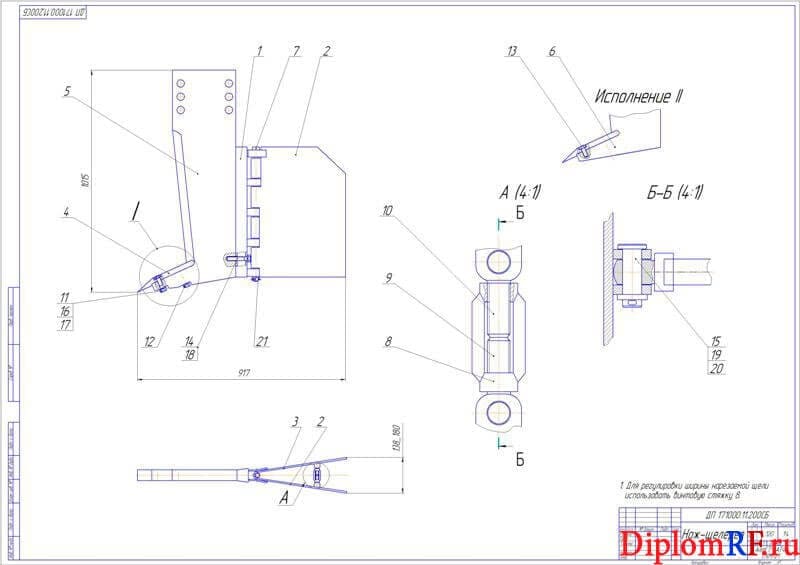

- Чертёж сборочный ножа-щелереза (формат А1)

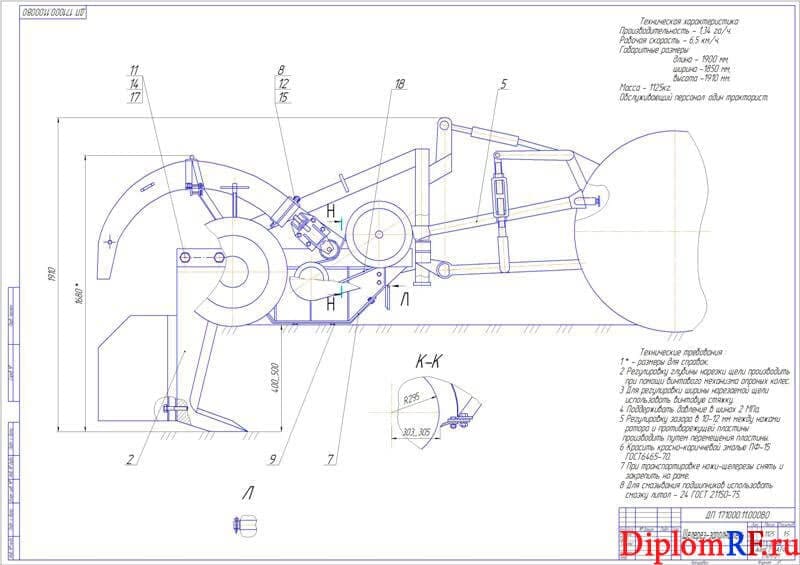

- Чертёж сборочный щелереза-заполнителя (формат А1)

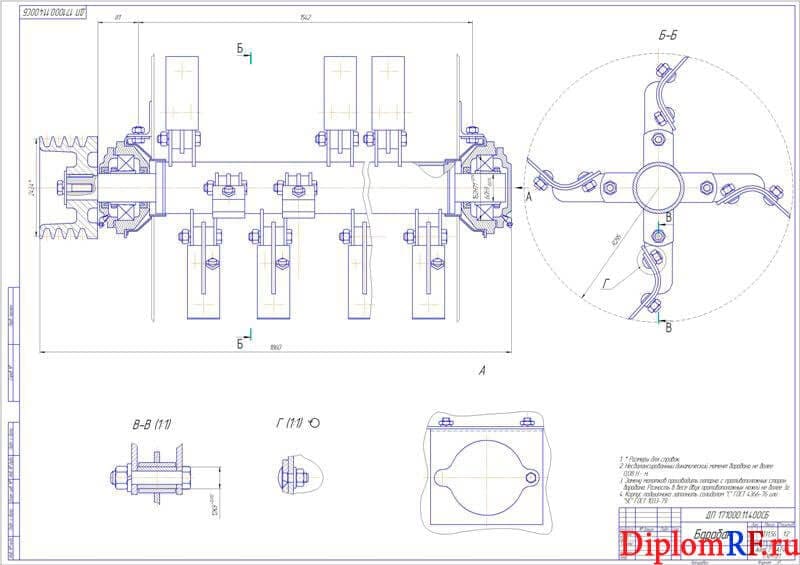

- Барабан в сборе (формат А1)

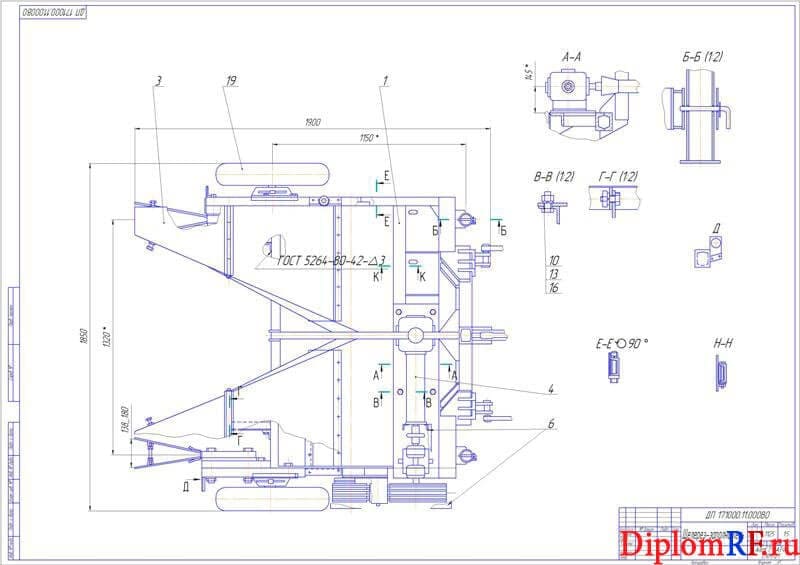

- Чертёж общего вида щелереза-заполнителя (формат А1)

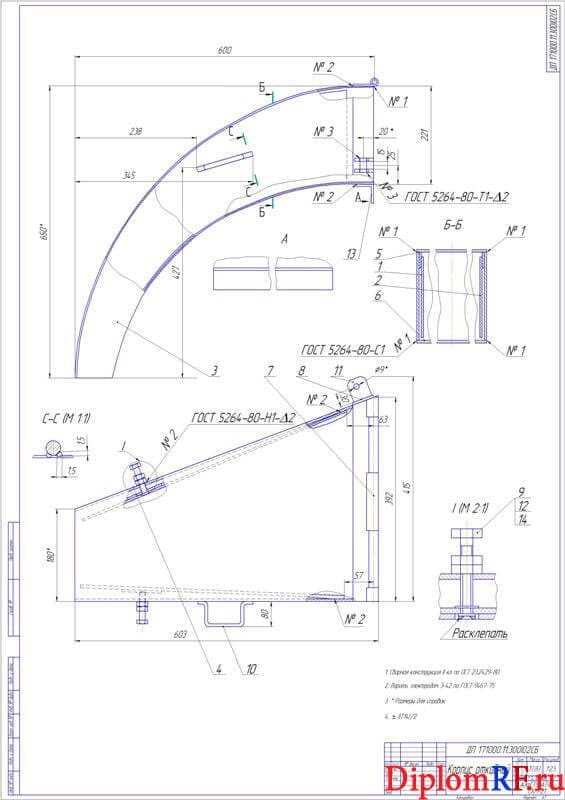

- Чертёж сборочный корпуса откидного (формат А1)

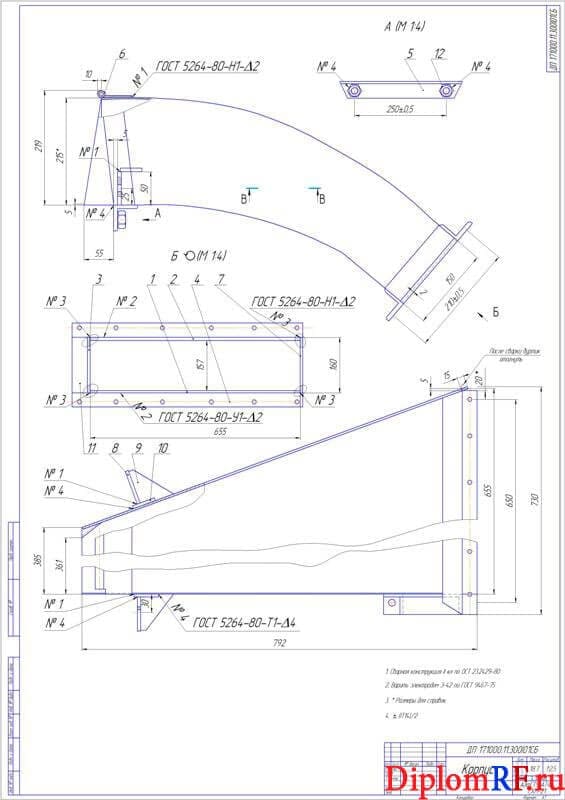

- Корпус в сборе (формат А1)

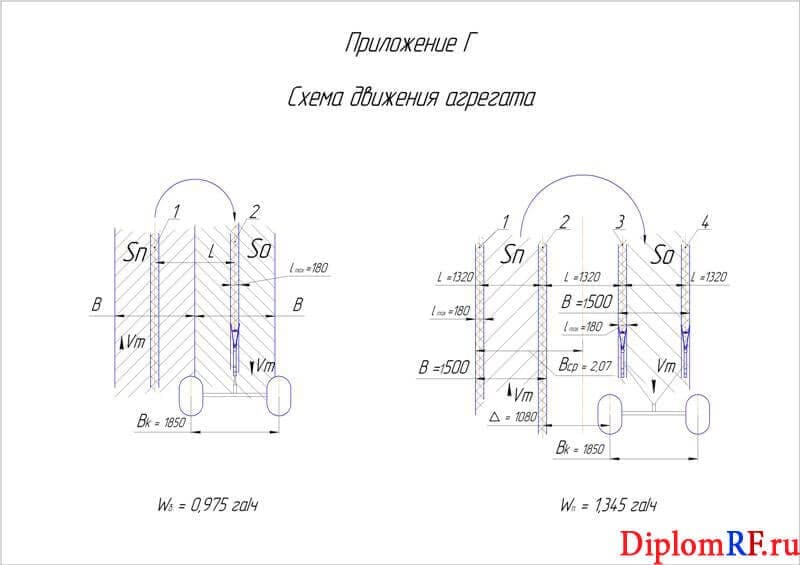

- Схемы движения агрегата

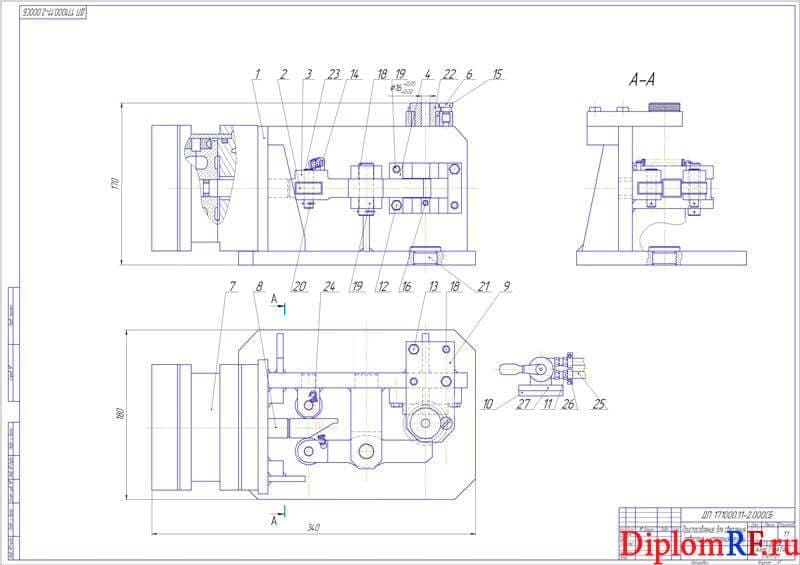

- Чертёж сборочный приспособления для фрезерования торцов (формат А1)
- Чертёж сборочный приспособления для сверления отверстия и нарезания резьбы (формат А1)

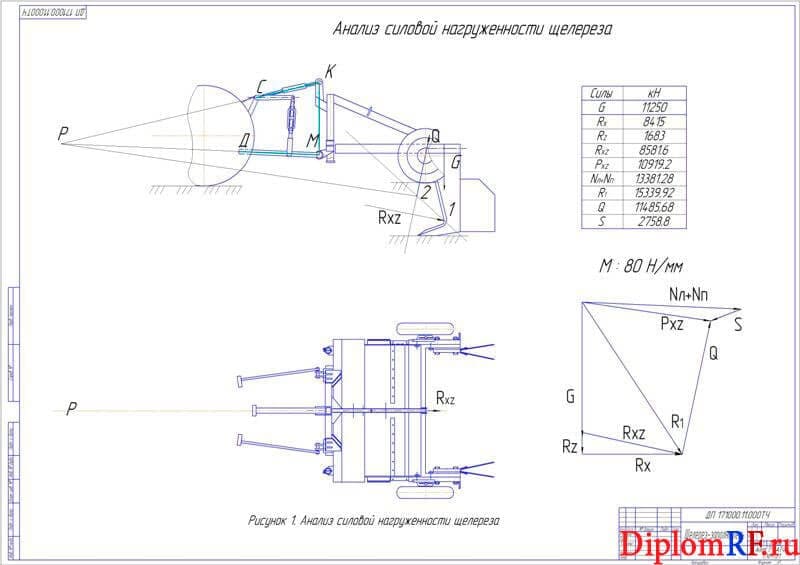

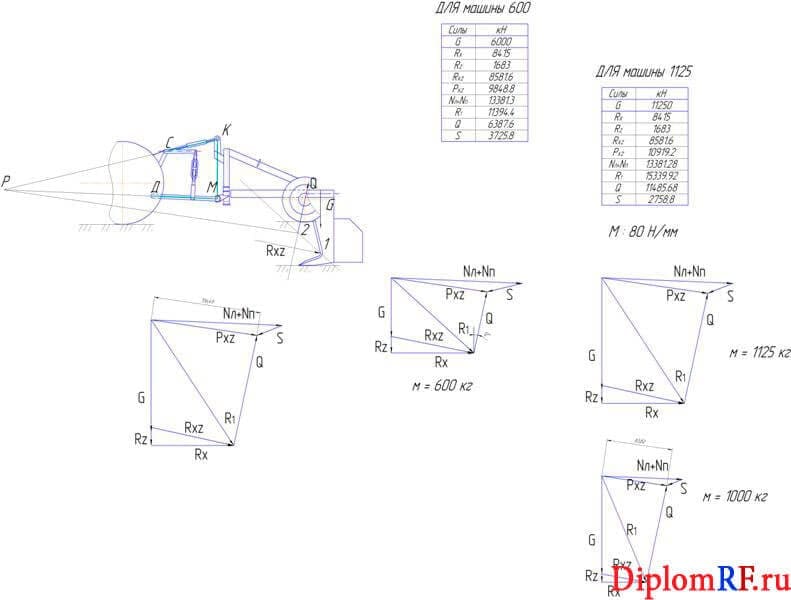

- Плакат анализа силовой нагрузки щелереза-заполнителя (формат А1)

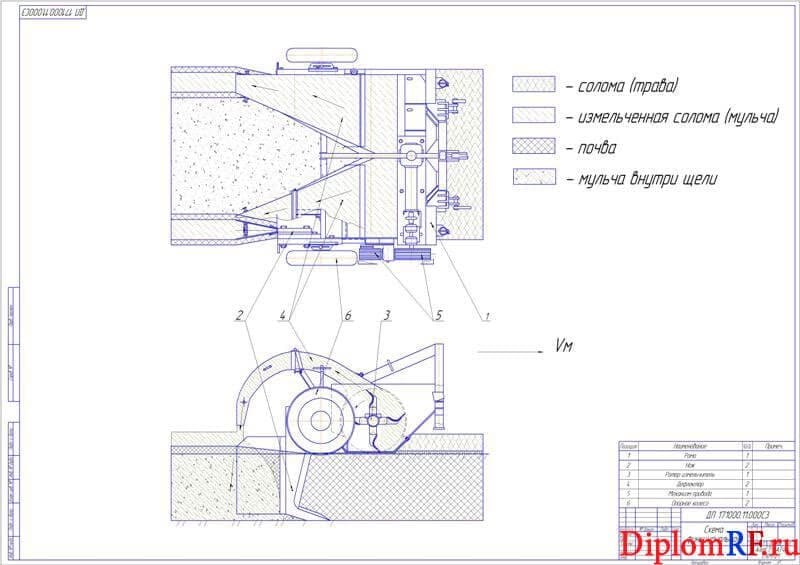

- Лист схемы функциональной (формат А1)

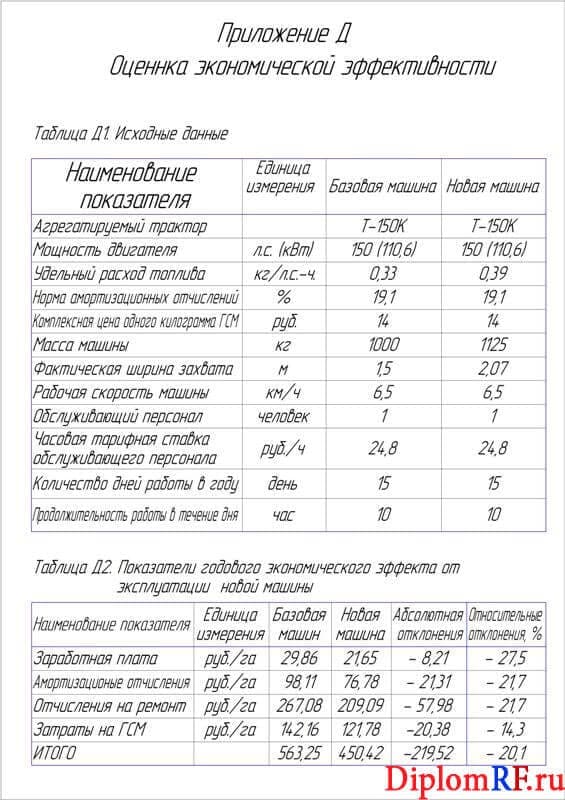

- Эскиз оценки экономической эффективности
Описание
В дипломной работе рассмотрены вопросы охраны почвенного плодородия с помощью совершенствования конструкции щелереза-заполнителя.
В конструкторской части ВКР выполнено описание водной эрозии почвы , рассмотрены условия её развития. Проведён анализ существующих агротехнических приемов предотвращения эрозии. Рассмотрены особенности земледелия в Алтайском крае. Выполнено исследование существующих конструкций агрегатов для вертикального мульчирования почвы и конструкций рабочих органов для нарезки щелей. Исследованы конструкции косилок- измельчителей, так как для срезания, измельчения и укладки мульчи в щель на базовой машине использован ротор от косилки-измельчителя КИР-1,5.
Выполнено обоснование конструкторского предложения с представлением общего вида предлагаемой машины и предлагаемого механизма регулирования ширины щели. Разработан технологический процесс эксплуатации щелереза-заполнителя с определением ширины захвата разрабатываемой машины и определением основных показателей. Выполнен расчёт роторного измельчителя с определением диаметра ротора и частоты его вращения, числа рядов ножей и их параметров. В ходе расчёта дефлектора определён угол наклона выгрузного раструба и определена форма дефлектора. Рассчитаны силы, действующие на щелерез, с представлением схемы анализа силовой нагруженности щелереза. Выполнены энергетический и прочностной расчёты проектируемой конструкции.
В технологической части выпускной квалификационной работе разработана технология обработки детали вала ротора. Представлена характеристика обрабатываемой детали. Установлен метода производства заготовки. Предложена последовательность выполнения операций. Определены значения припусков обрабатываемых поверхностей. Выполнен расчёт режимов обработки. Выполнена конструкторская разработка предложения 1 для закрепления шести деталей "Цапфа" при фрезеровании торцов и предложения 2 для закрепления детали "Цапфа" при сверлении и резьбонарезании.
В экономической части выполнены расчёты себестоимости, производительности базовой и проектируемой машин. Определены: годовая нагрузка, годовая наработка, заработная плата производственного персонала, балансовая стоимость базовой и проектируемой машин, отчисления на амортизацию. Выполнены расчёты затрат на ремонт, на ГСМ. Определены приведённые затраты. Приведена таблица сравнения экономических показателей базовой и проектируемой машин.
В разделе безопасности жизнедеятельности рассмотрены негативные производственные факторы, действующие на механизатора. Предложены требования безопасности труда при работе на комбайне. Проанализированы условия безопасности очистной системы. Рассмотрены вопросы защиты экологии при эксплуатации комбайна. Проведен расчет ущерба, наносимого окружающей среде, вредными выбросами двигателей машин.
