СТО по ремонту кузовов автомобилей с разработкой гидравлического пресса

Код: 01.01.06.02.25

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Станция, Гидравлический, Техническое обслуживание и ремонт, Станция ТО, Ремонт, Пресс

Пояснительная записка (в программе Word) 131 с., 11 рис., 52 табл., 24 источника
Чертежи (в программе Компас и Автокад) 10 листов плакатов и чертежей

Описание

В дипломной работе рассмотрено совершенствование техобслуживания и ремонта легковых автомобилей с проектным расчётом специализированного центра по ремонту кузовов автомобилей семейства ВАЗ-2110. Выполнен анализ системы автосервисных услуг, обоснована необходимость её развития. Проведено маркетинговое исследование потребностей региона в услугах автосервиса с представлением таблиц основных параметров для определения потребности. Выполнен расчёт среднего пробега автомобилей и проведён анализ фактической потребности в услугах. Обоснована целесообразность проектирования специализированного ремонтного центра.

В организационно- технологическом разделе ВКР на основе результатов маркетингового исследования проведены технологические расчёты по определению оптимального количества постов проектируемого центра. Выполнен расчёт численности персонала, подобрано технологическое оборудование, определены соответствующие площади предприятия.
В технологическом разделе разработаны технологические процессы ремонта и покраски кузова автомобилей ВАЗ-2110. Рассмотрена технология обработки кузова против коррозии.
В конструкторской части выполнена разработка гидравлического пресса усилием 12т. Рассмотрены типы работ, выполняемых на прессе. Представлена схема проектируемого пресса. Выполнен прочностной расчёт элементов конструкции.

В выпускной квалификационной работе разработана технологическая планировка зон и участков производства. Представлена схема технологического процесса ремонта автомобиля в проектируемом центре. Выполнено описание строительных конструкций и решений производственного корпуса. Разработан генплан предприятия с представлением таблицы показателей территории проектируемого центра. Выполнены расчёты потребностей в электроснабжении, систем водоснабжения, канализации, вентиляции, отопления.

В разделе безопасности жизнедеятельности выполнен анализ негативных производственных факторов проектируемого предприятия. Разработаны мероприятия по безопасности условий труда, по предотвращению пожаров с представлением таблицы расчёта количества первичных средств пожаротушения. Разработаны требования по электробезопасности. Рассмотрены мероприятия по сохранению экологии и по защите работающих в чрезвычайных ситуациях.
В экономической части определена технико-экономическая целесообразность проектируемого центра. Выполнен расчёт стоимости производственной программы. Определены чистая прибыль, рентабельность и срок окупаемости проекта. Представлена таблица основных технико-экономических показателей проекта.

Состав чертежей

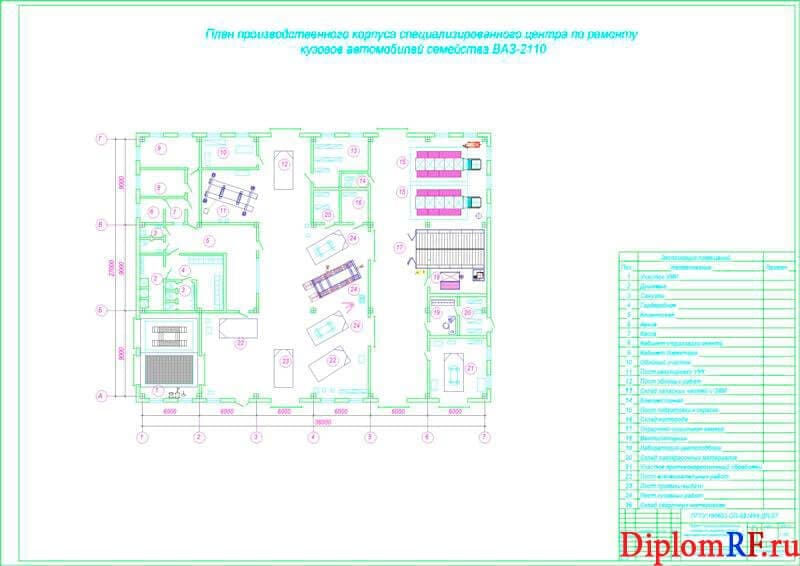

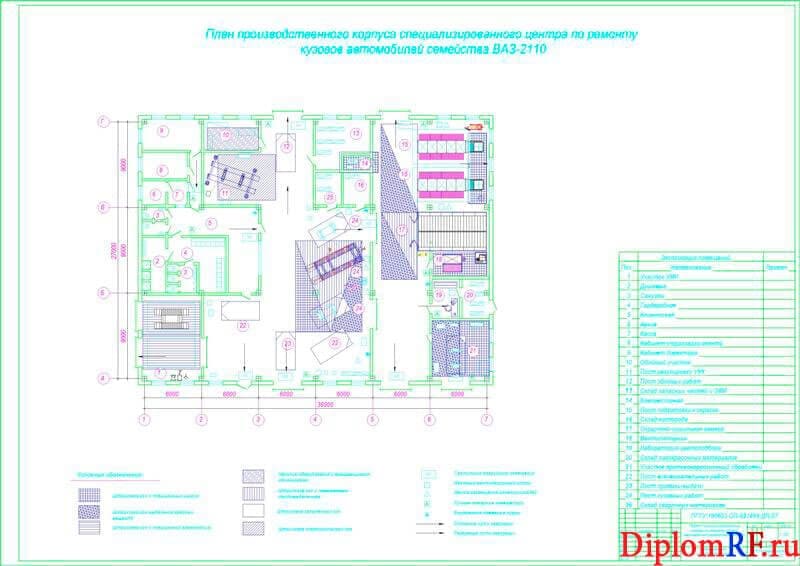

План производственного корпуса проектируемого специализированного центра А1

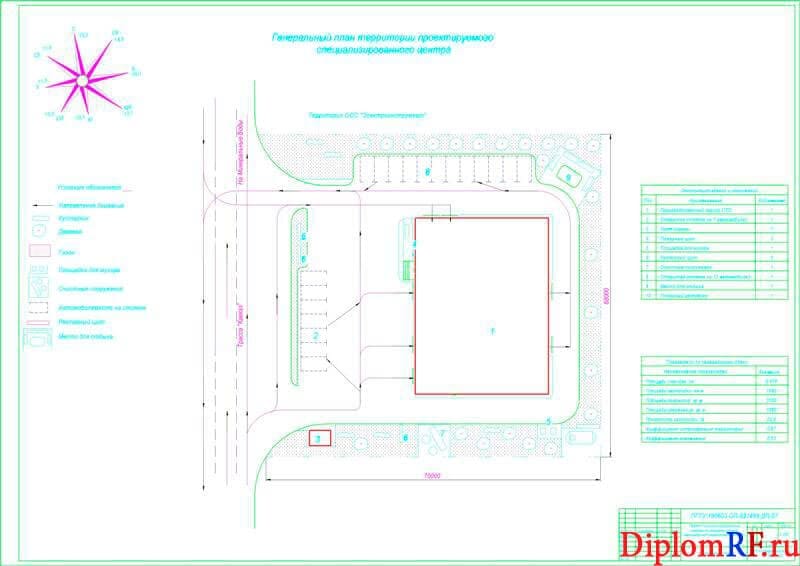

Генплан территории проектируемого специализированного центра А1

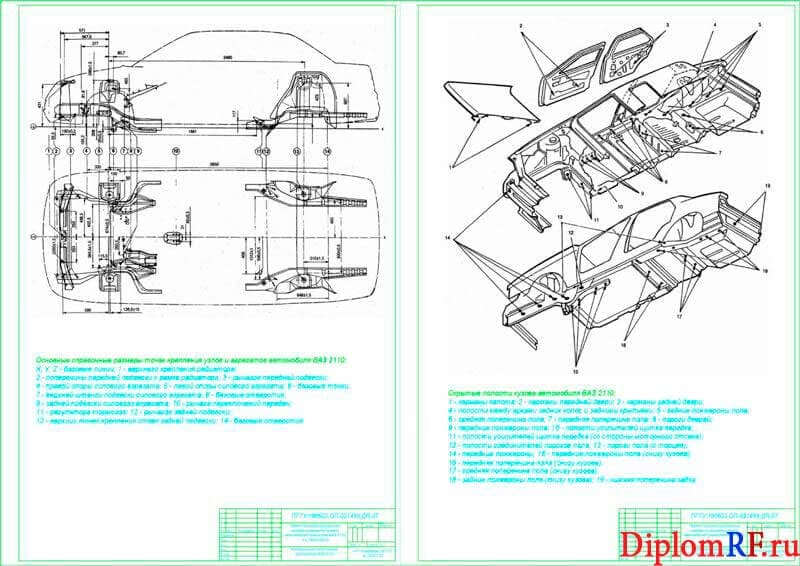

Плакат контрольных точек и скрытых полостей кузова автомобиля А1

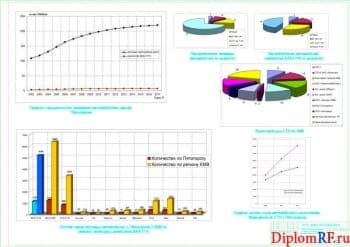

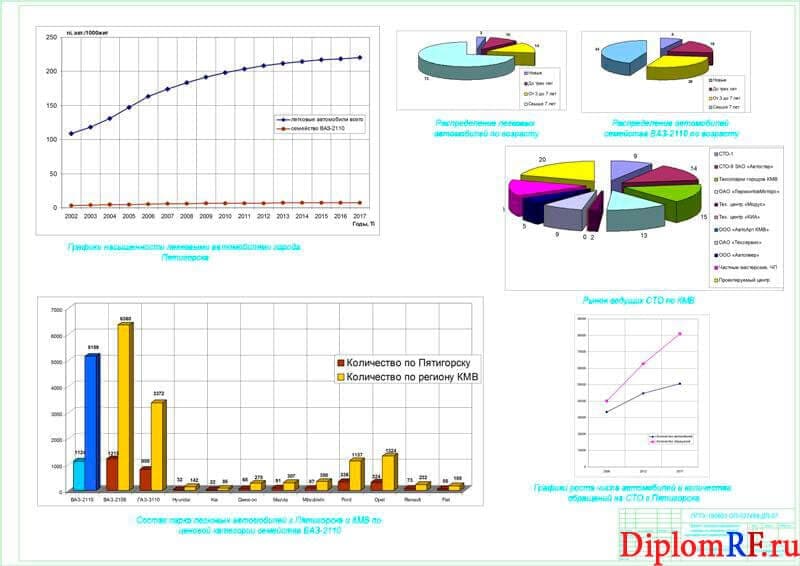

Графики маркетингового анализа А1
Чертёж технологической планировки специлизированного центра А1

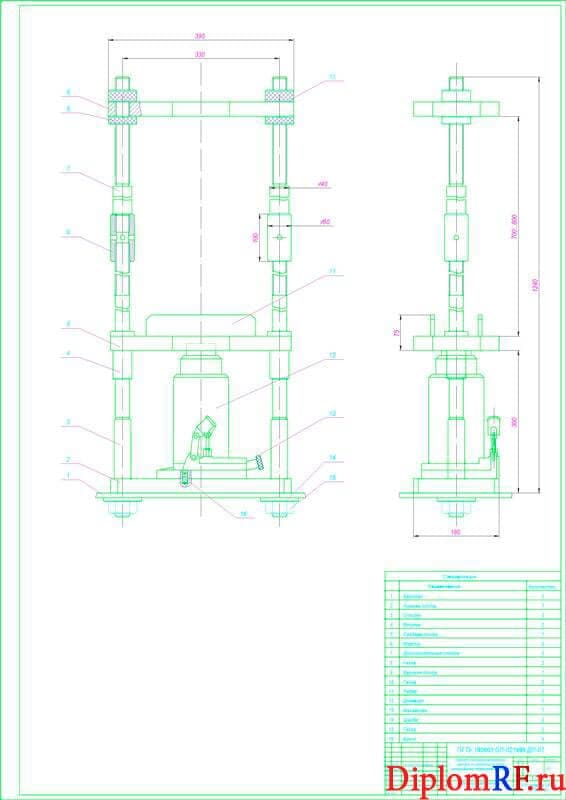

Сборочный чертеж пресса гидравлического с усилием 12 т А1

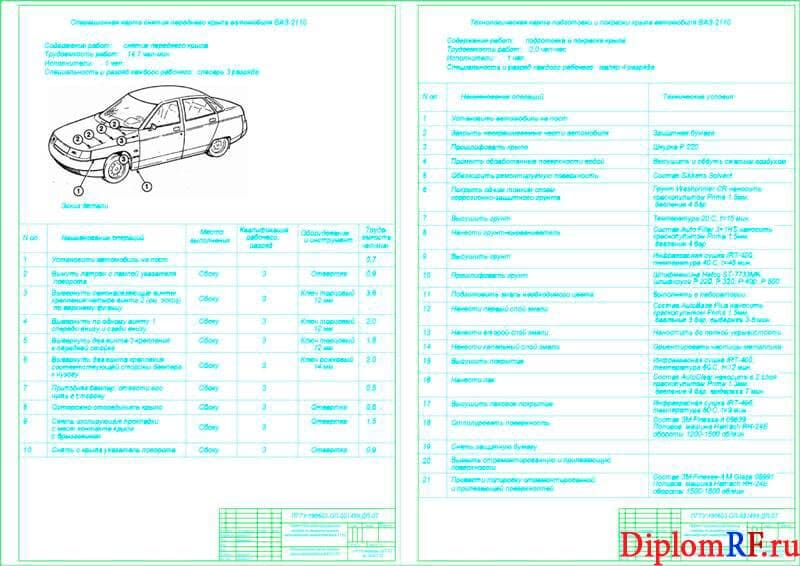

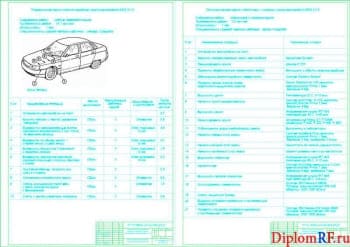

Операционная карта снятия крыла автомобиля ВАЗ-2110 и технологической карты подготовки и окраски крыла А1

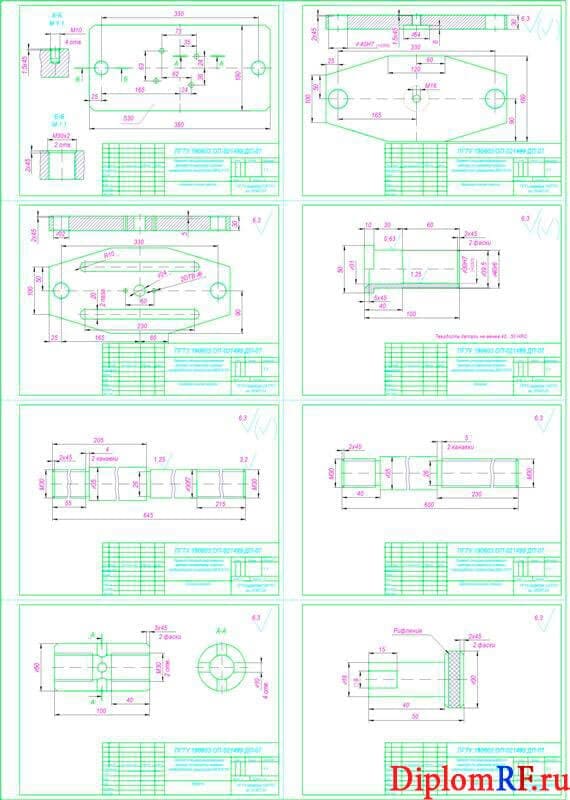

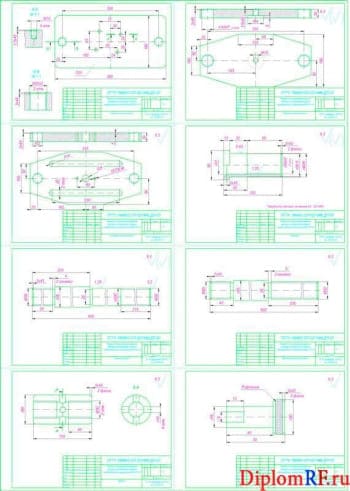

Рабочие чертежи деталей (нижней плиты пресса, верхней плиты пресса, средней плиты пресса, втулки, стойки пресса, дополнительной стойки, муфты, маховичка) А1

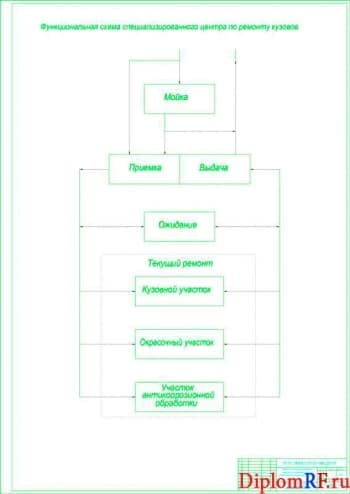

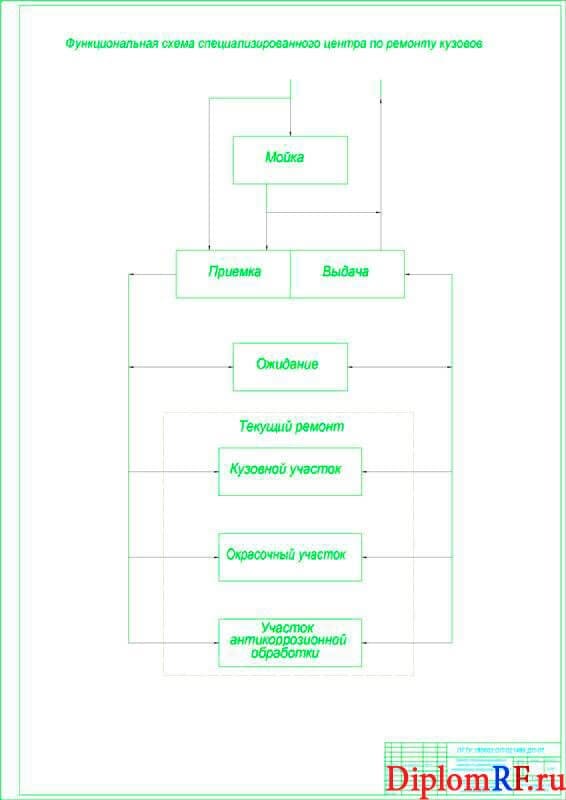

Функциональная схема специализированного центра по ремонту кузовов А1

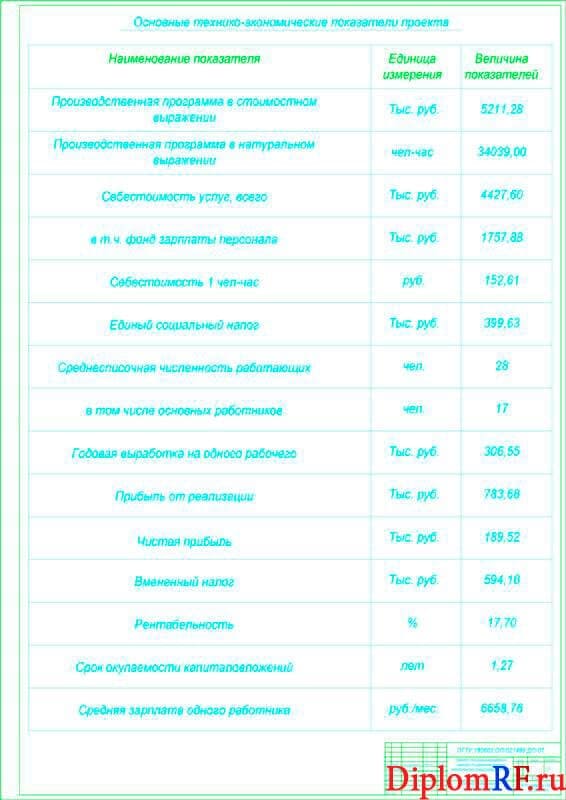

Плакат технико-экономических характеристик проекта А1

Содержание

ВВЕДЕНИЕ
1. МАРКЕТИНГОВОЕ ИССЛЕДОВАНИЕ ПОТРЕБНОСТЕЙ В УСЛУГАХ АВТОСЕРВИСА
1.1 Основные показатели потребности района в автосервисных услугах 1.2 Расчёт среднего пробега автомобилей
1.3 Анализ фактической потребности в услугах
2 ОРГАНИЗАЦИОННО ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
2.1 Исходные показатели
2.2 Корректировка нормативных удельных трудоёмкостей ТО и ТР автомобилей
2.3 Определение годового объема работ
2.4 Разделение годового объёма работ центра по типам и месту производства
2.5 Определение количества постов и автомобиле-мест ожидания и хранения
2.6 Определение количества персонала проектируемого центра
2.7 Расчёт технологического оборудования
2.8 Определение площадей зон производства
2.9 Определение требуемых площадей для производственных участков
2.10 Определение площадей складских помещений
2.11 Определение площадей бытовых помещений
3 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1 Технологический процесс ремонта каркаса кузова
3.2 Технологический процесс покраски кузова автомобиля синтетической эмалью
3.3 Технологический процесс покраски акриловыми эмалями Sikkens цветом «металлик» с сушкой инфракрасным излучением
3.4 Технология обработки кузова против коррозии
4 КОНСТРУКТОРСКИЙ РАЗДЕЛ. ПРЕСС ГИДРАВЛИЧЕСКИЙ С УСИЛИЕМ 120 КН
4.1 Типы работ, выполняемых на прессе
4.2 Схема гидравлического пресса
4.3 Прочностной расчет элементов конструкции
5 СТРОИТЕЛЬНАЯ ЧАСТЬ И ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ
5.1 Технологическое планирование участков производства
5.2 Описание строительных конструкций и решений производственного корпуса
5.3 Разработка генплана предприятия
5.4. Расчёт потребности в электроснабжении
5.5 Расчёт водоснабжения
5.6 Описание системы канализации
5.7 Расчёт систем теплоснабжения и вентиляции
5.8 Расчет технических характеристик пневмосети
6 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
6.1 Исследование негативных факторов проектируемого предприятия
6.2 Мероприятия по охране труда
6.3 Мероприятия по предотвращению пожаров
6.4 Требования электробезопасности
6.5 Мероприятия по защите окружающей среды
6.6 Мероприятия по защите работающих в чрезвычайных ситуациях
7 ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
7.1 Определение основных технико-экономических характеристик проектируемого центра
7.2 Расчет стоимости производственной программы
7.3 Основные технико-экономические показатели проекта
ЗАКЛЮЧЕНИЕ
Список литературы
Приложения

Дополнительные материалы:

приложение А: характеристика коррозионно-защитного грунта WASHPRIMER CR на 2листах в Word, приложение Б: характеристика грунта-выравнивателя AUTOCRYL FILLER на 3листах в Word, приложение В: характеристика отделочного покрытия AUTOBASE PLUS на 3листах в Word, приложение Г: характеристика лака AUTOCLEAR на 3листах в Word.
