Ремонт электрооборудования с разработкой устройства для выпрессовки обмоток

Состав чертежей

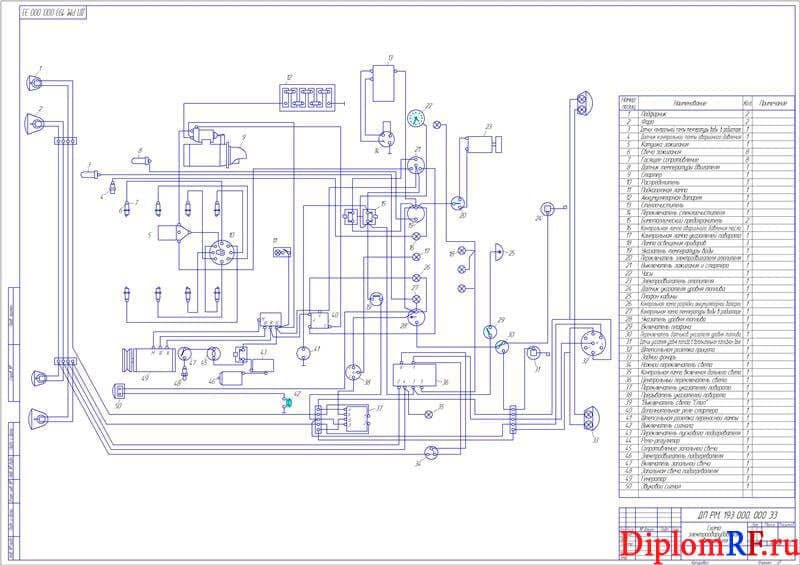

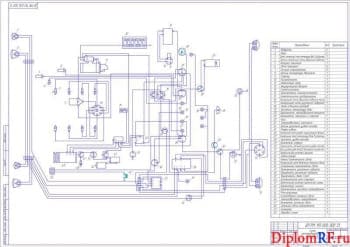

1. Принципиальная схема электрооборудования автомобиля А1

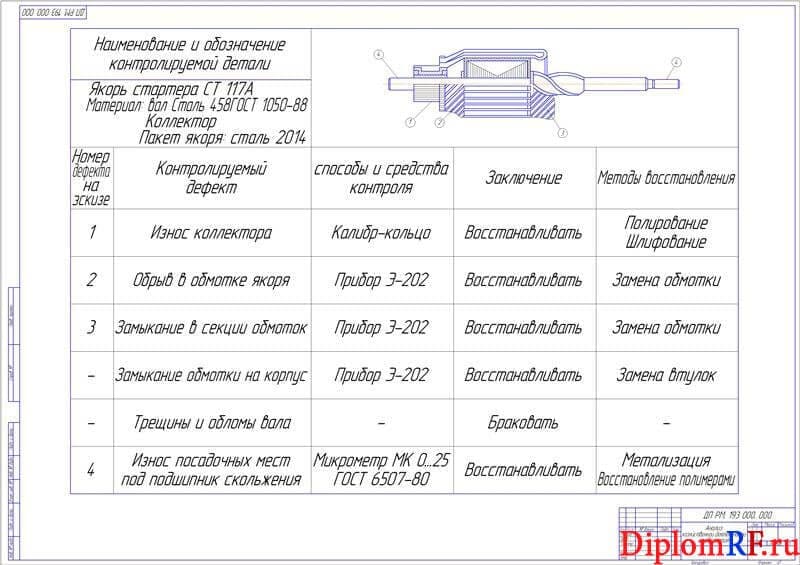

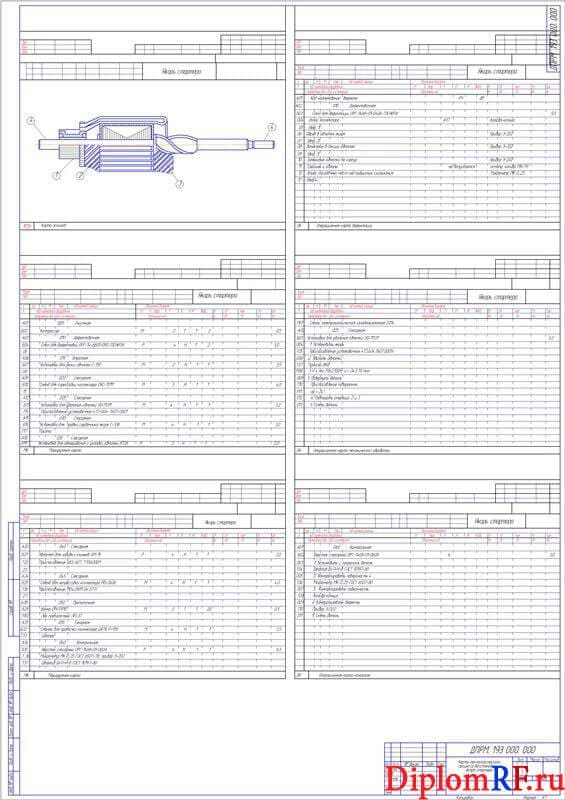

2. Карта дефектации якоря стартера А1

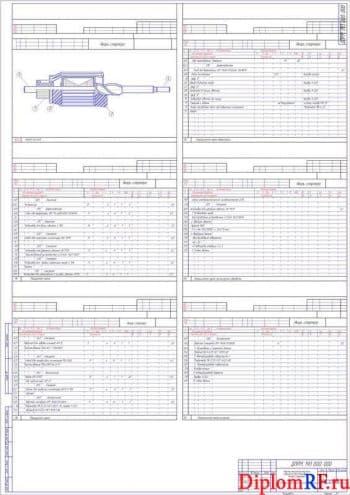

3. Чертёж карты технологического процесса 2хА1

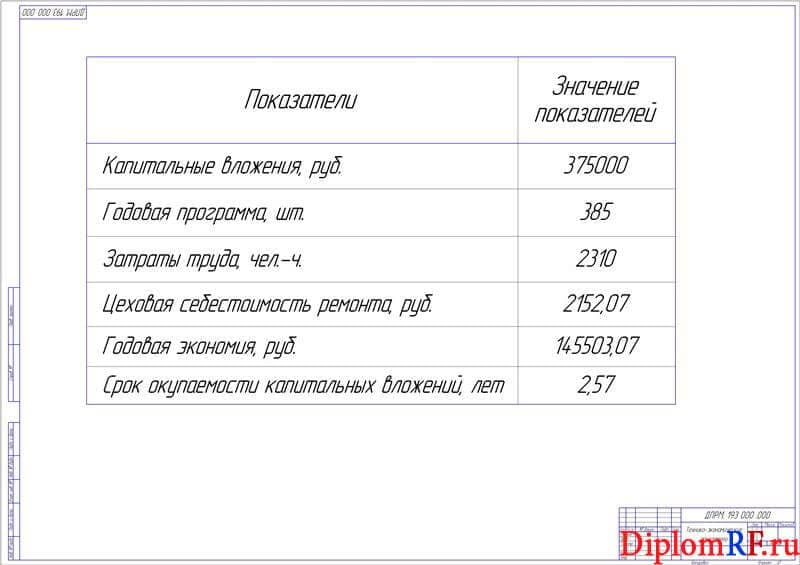

4. Плакат показателей проекта технико-экономических А1

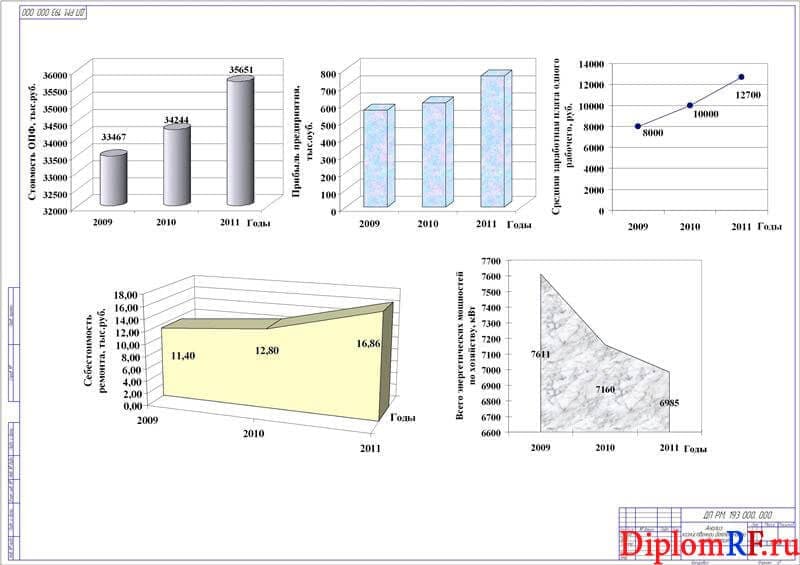

5. Анализа деятельности предприятия А1

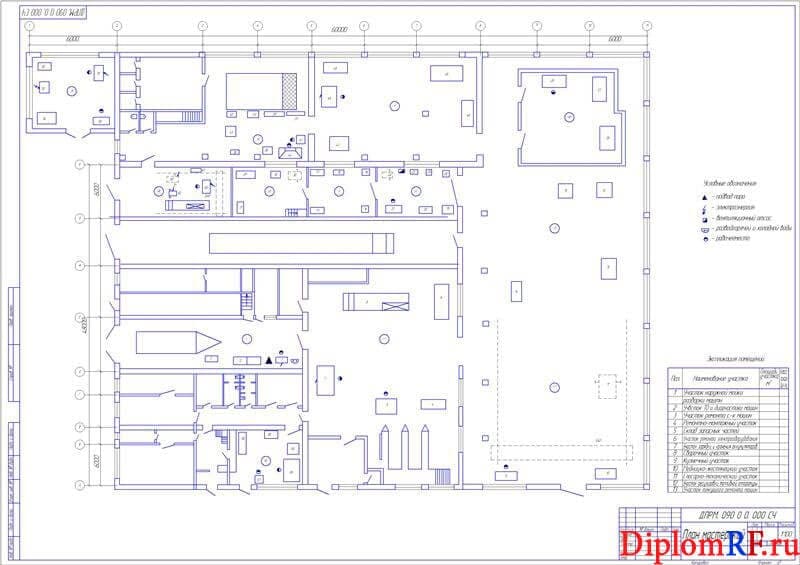

6. План мастерской А1

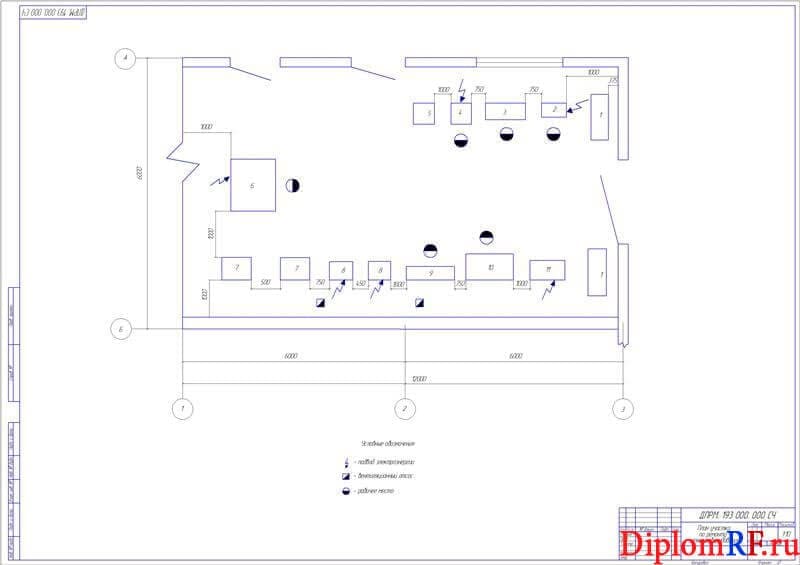

7. Чертёж планировки участка по ремонту электрооборудования А1

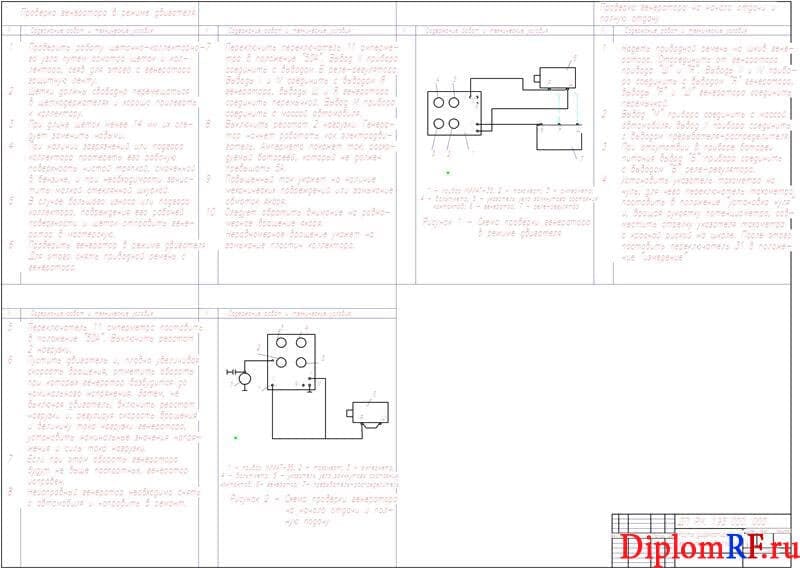

8. Карта диагностики генератора автомобиля А1 + Автокад

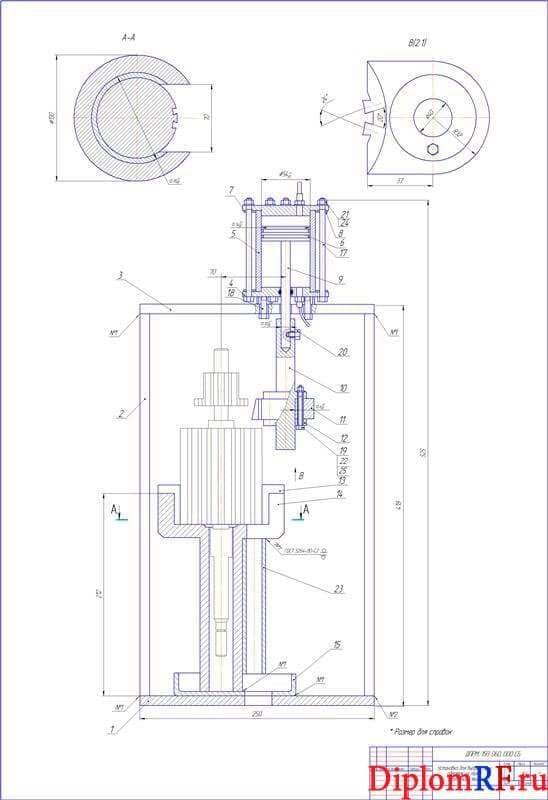

9. Сборочный чертеж установки для выпрессовки обмоток из пазов сердечника якоря А1

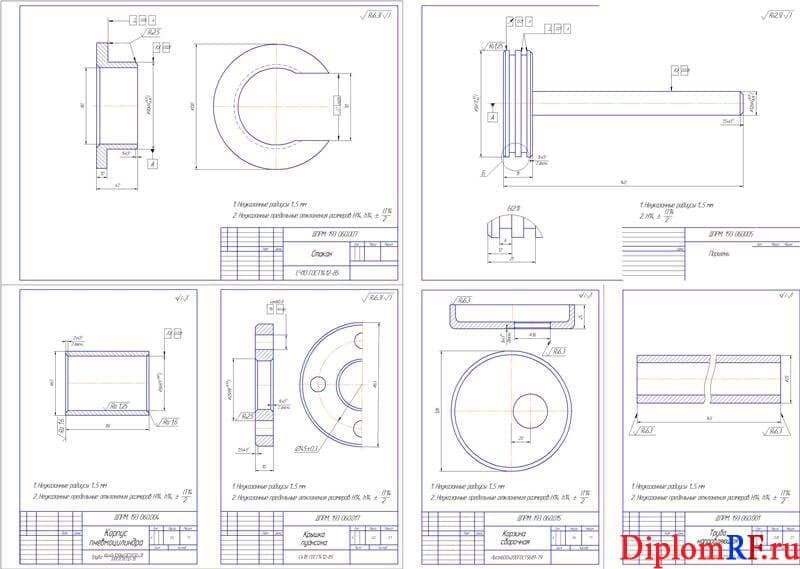

10. Рабочие чертежи деталей: стакан, поршень, корзина сборочная, труба направляющая, крышка пуансона, корпус пневмоцилиндра А1

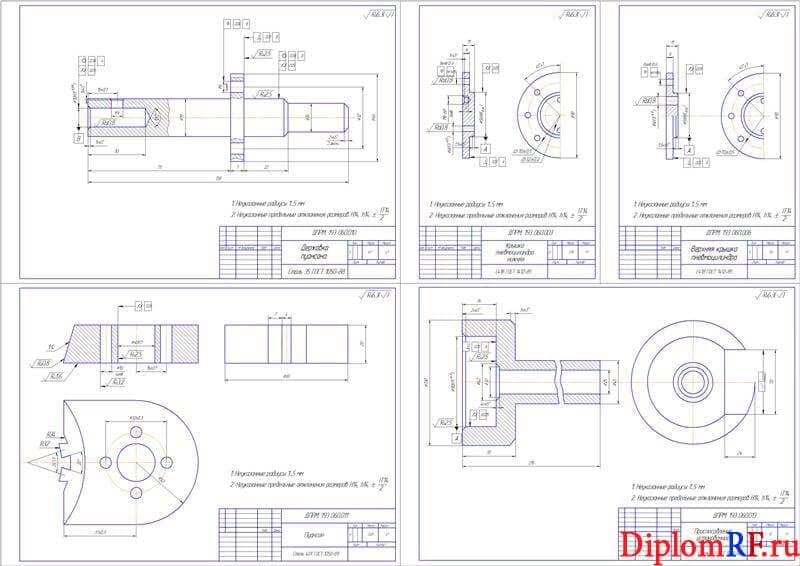

11. Деталировка: державка пуансона, крышка пневмоцилиндра нижняя, верхняя крышка пневмоцилиндра, приспособление установочное, пуансон А1

Описание

В разделе первом приведена характеристика автомобилей. Рассмотрена база ремонтно-обслуживающая. Дана оценка показателей предприятия технико-экономических. Рассмотрена организация процесса производственного в авторемонтной организации и организация мест рабочих.
Во втором разделе пояснительной записки ВКР представлено современное положение в ремонтном производстве.

В третьей части спроектирован участок. Определены площади производственные участка. Выполнен расчет параметров основных и расчет затрат на осуществление проекта. Четвертый раздел рассматривает технологию диагностики электрооборудования автомобилей. Осуществлена диагностика элементов коммутации и электропроводки, а именно проведена проверка: батареи аккумуляторной, генератора в режиме двигателя, генератора на начало отдачи на отдачу полную, реле регулятора, контактов прерывателя на сопротивление и определено состояние контактов, зазора между контактами прерывателя по углу состояния замкнутого, конденсатора, катушки зажигания, стартера при торможении полном, коммутатора системы зажигания контактно-транзисторной. Приведена технология восстановления якорей стартеров.

В пятом разделе приведена разработка установки выпрессовки обмоток из пазов сердечника якоря стартера. Описана установка для выпрессовки обмоток из пазов сердечника якоря. Проведены расчеты прочностные элементов конструкции. Дана оценка технико-экономическая разработки конструкторской.
В разделе экологичность проекта и его безопасность проведен анализ трудовых условий. Рассмотрена классификация и присвоена категория предприятию и участку проектируемому. Выполнена разработка решений комплексных, которые обеспечивают безопасность. Приведена безопасность разработки конструкторской. Произведен расчет шума на участке ремонта электрооборудования. Разработаны решения по безопасности экологической.

В экономической части представлен расчет показателей проекта технико-экономических абсолютных и относительных: стоимость фондов основных производственных, удельный вес части активной фондов, размер средств оборотных, площадь производственную, количество оборудования основного, программу предприятия в условных ремонтах и денежном выражении, численность персонала промышленно-производственного, себестоимость ремонта изделия, объем продукции валовой, прибыль и годовую экономию предприятия, годовой выход валовой продукции, рентабельность, производительность труда и срок окупаемости.

В графической части дипломного проекта приведены следующие чертежи: схемы электрооборудования автомобиля, анализа деятельности хозяйственной предприятия, карты процесса технологического, показателей проекта технико-экономических, плана мастерской, схемы процесса технологического, планировки участка, карты диагностики генератора автомобиля, установки для выпрессовки обмоток из пазов сердечника якоря. А также деталей: стакан, поршень, корзина сборочная, труба направляющая, крышка пуансона, корпус пневмоцилиндра, державка пуансона, крышка пневмоцилиндра нижняя, верхняя крышка пневмоцилиндра, приспособление установочное, пуансон.
