Описание

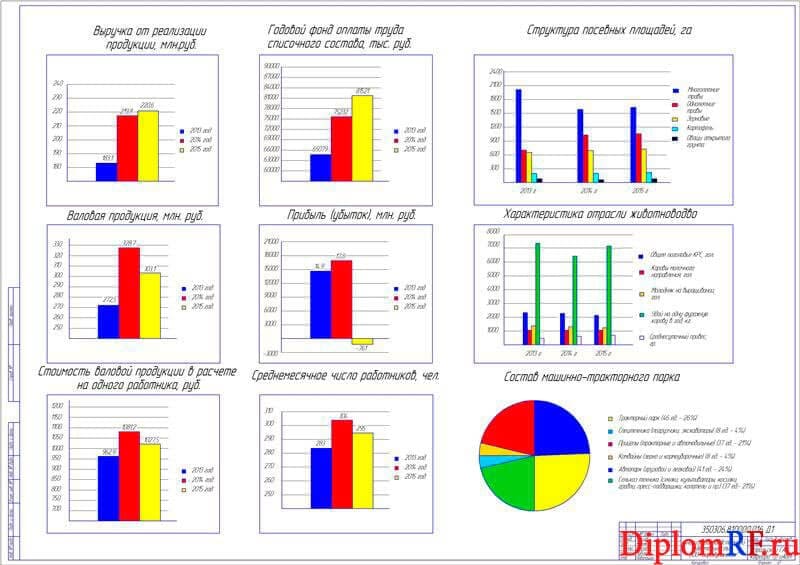

Выполнено технико-экономическое обоснование. Приведены основные показатели производственной деятельности ООО «Бородулинское». За последние годы в ООО «Бородулинское» средняя выработка в расчете на трактор снизилась. Работоспособность техники сельскохозяйственного назначения должна определяться совокупность рациональной эксплуатацией.

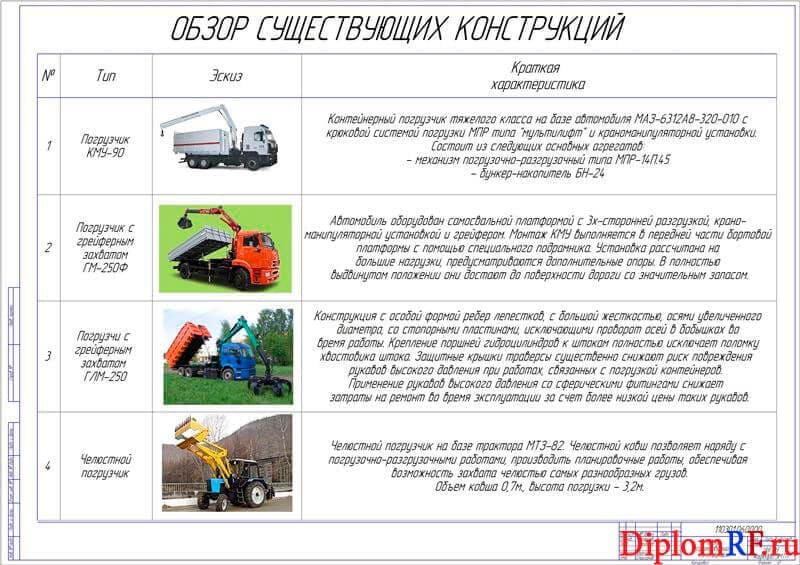

В дипломной работе был проведен широкий анализ научной литературы, документации на базовую машину и прочих источников. В ВКР представлена разработка погрузчика сельскохозяйственного назначения широкого спектра действия.

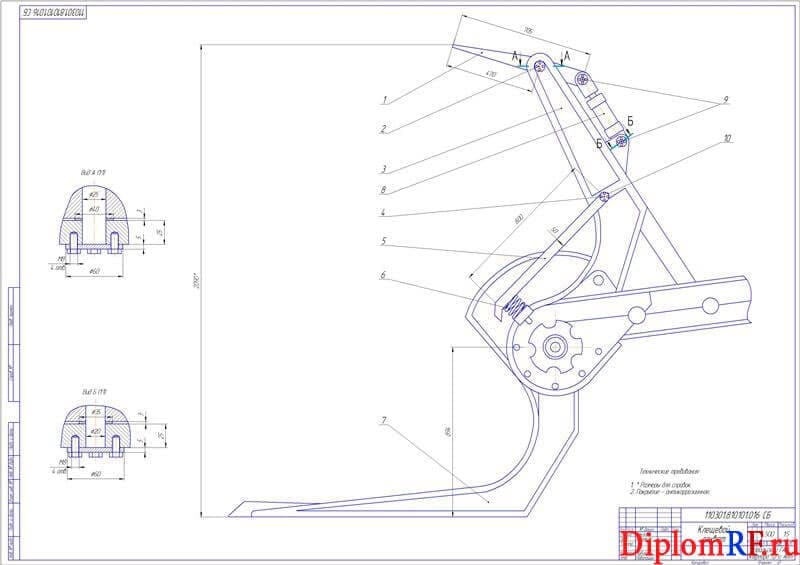

В выпускной квалификационной работе представлена разработка навесного оборудования для установки на трактор ЛТЗ-95Б с конструктивной разработкой клещевого захвата. Предлагаемое оборудование с клещевым захватом позволит повысить технологическую производительность при выполнении работ по погрузке кормов, сократить затраты на единицу продукции, облегчит труд механизаторов, позволит выявить резервы снижения себестоимости заготовительных работ в растениеводстве путем конкурирования с дорогостоящими зарубежными аналогами.

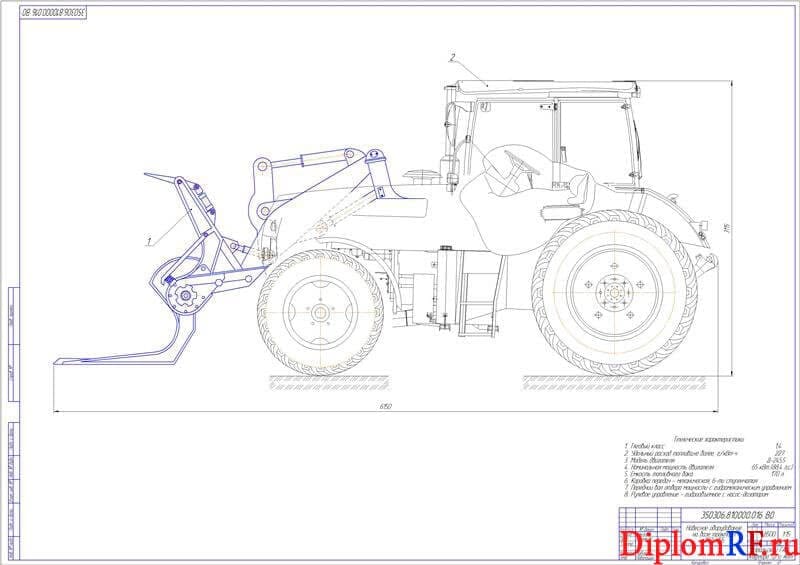

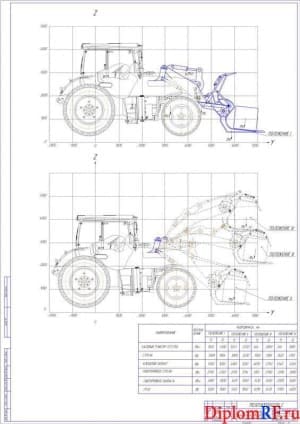

Предложена конструкторская разработка погрузочного оборудования на базе трактора ЛТЗ-95Б. Разрабатываемая конструкция обладает рядом инновационных инженерных решений:

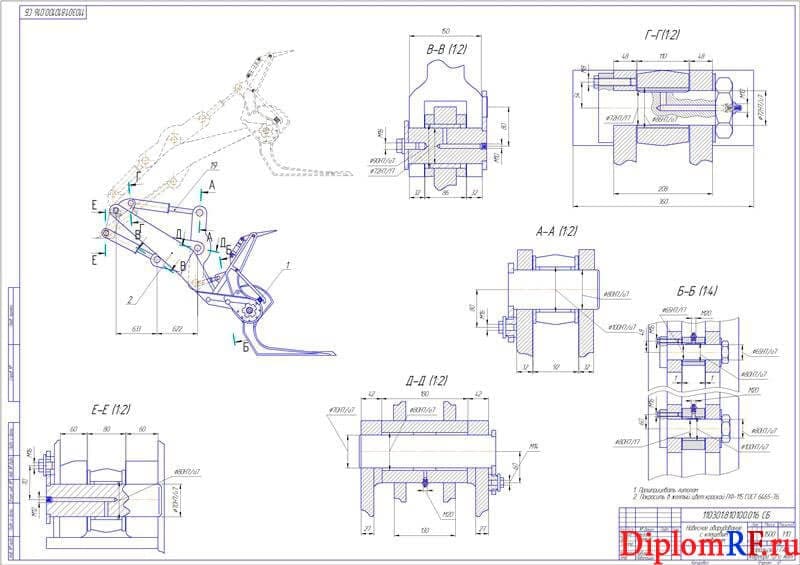

- конструкция клещевого захвата надежно удерживает грузы.
- быстросъемная монтажная рама подъемной стрелы.
- высокая производительность навесного оборудования с клещевым захватом позволит рационально использовать погрузчик на таких работах, как погрузка и выгрузка кормов, в том числе силоса, сенажа, соломистых органических удобрений, рулонов сена и рулонов сена в герметичной упаковке, сыпучих грузов.
- конструкция навесного оборудования позволяет быстро и легко установить или демонтировать его, что обеспечивает возможность: использования трактора как пропашного, так и в составе погрузчика, круглогодично; обслуживания трактора и погрузчика одним оператором.

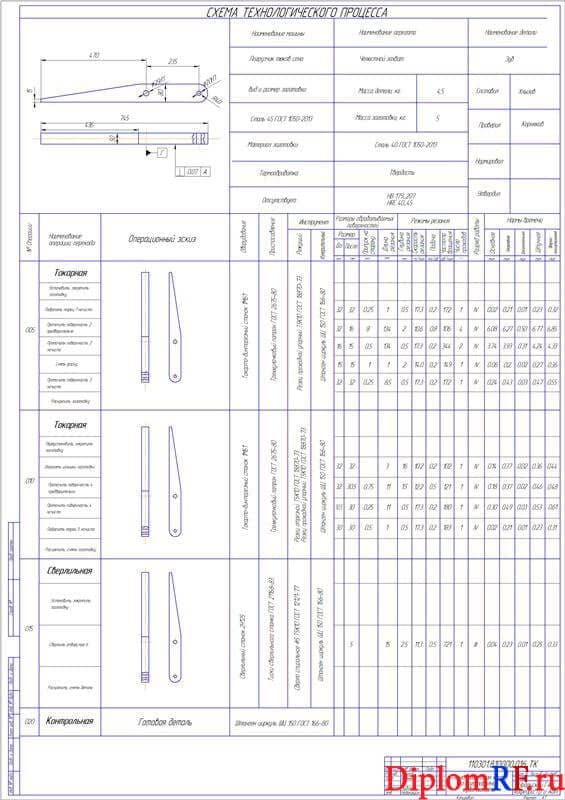

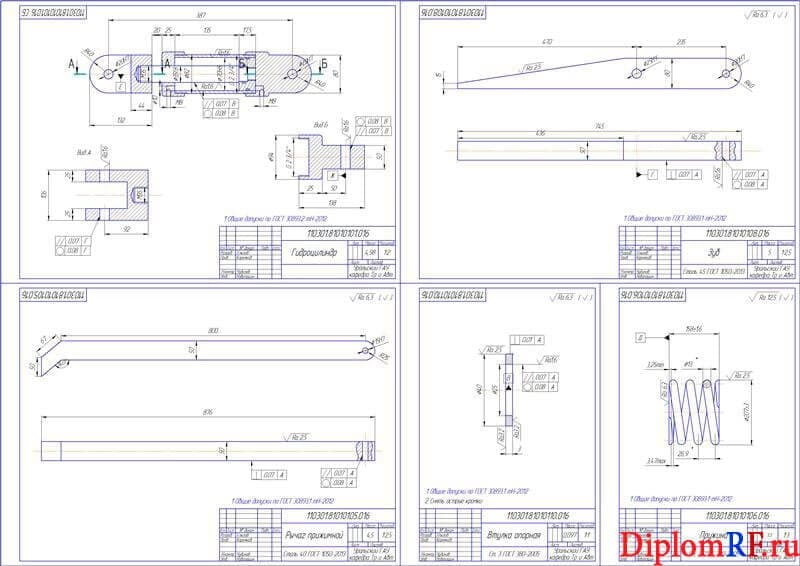

Разработанные узлы клещевого захвата конструкции имеют высокие показатели долговечности и ремонтопригодности. Инженерные узлы обладают высокой технологичностью, при разработке учитывалась возможность применения современных технологий при изготовлении вышеназванных узлов.

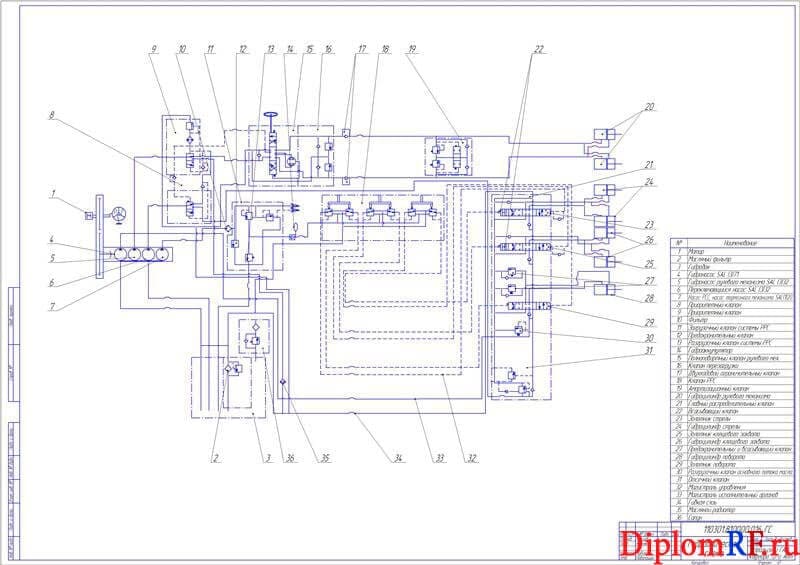

Конструкция состоит из клещевого, стрелы подъема, гидросистемы. Гидросистема состоит из насоса, фильтров, гидромотора, гидроцилиндров и трубопроводов. Вал насоса приводится в движение через муфту от коробки отбора мощности.
Управление гидроцилиндрами производится с помощью распределителей с электромагнитным управлением. Для защиты от избыточного давления устанавливаются перепускные клапаны прямого действия.

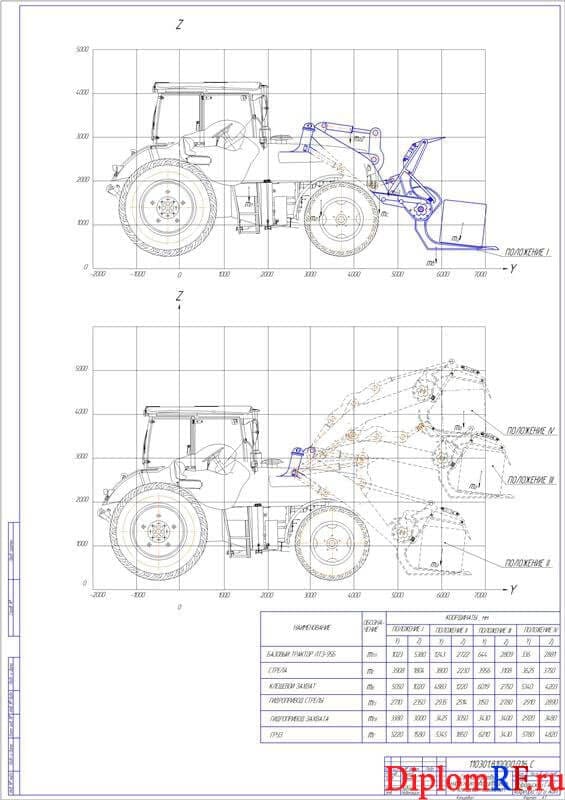

Бак гидросистемы имеет горловину для заливки рабочей жидкости, указатель уровня масла, устройство подогрева рабочей жидкости в холодное время года, отверстие для слива рабочей жидкости. Проведено определение основных параметров погрузочного оборудования, выполнен расчет гидросистемы. Освещены вопросы безопасности навесного оборудования.
Выбор рабочей жидкости определяется температурными условиями, режимом работы гидропривода и его номинальным давлением. Завышение или занижение вязкости масла приводит к ухудшению эксплуатационных свойств гидропривода. При номинальном давлении от 7 до 20 МПа рекомендуются масла с вязкостью 0,6*104 …1,1*104 м2/с при температуре 50 С0. Нижний предел применяемости масла определяется температурой прокаливания его в гидроприводе которая обычно на 10-15 С0 выше температуры застывания. Применяем масло марки ВМГЗ ТУ-1-196-68
Управление гидроцилиндрами производится с помощью распределителей с электромагнитным управлением. Для защиты от избыточного давления устанавливаются перепускные клапаны прямого действия.
Для обеспечения расхода гидропривода, в который входит гидромотор и гидроцилиндры, выбираем аксеально-поршневой регулирующий насос типа 207№32с.
Выбираем резино-металлические рукава высокого давления по ОН22-184-60 тип 2 dВН= 16 мм, dН =28 мм, максимальное давление 21МПа.
Выбор фильтра проводим по ОН22-60-67, тип фильтра 2.2.63-63, номинальный расход 400 л/мин, фильтрующий материал - сетка.
Предлагаемое оборудование с клещевым захватом позволит повысить технологическую производительность при выполнении работ по погрузке кормов, сократить затраты на единицу продукции, облегчит труд механизаторов, позволит выявить резервы снижения себестоимости заготовительных работ в растениеводстве путем конкурирования с дорогостоящими зарубежными аналогами.
Наряду с технологическими и техническими решениями по основным разделам в ВКР определена техническая безопасность оборудования, а также выполнена раздел охраны окружающей среды, где приведены рекомендации ООО «Бородулинское» по улучшению экологической обстановки и выполнена экологическая экспертиза внедряемой разработки.

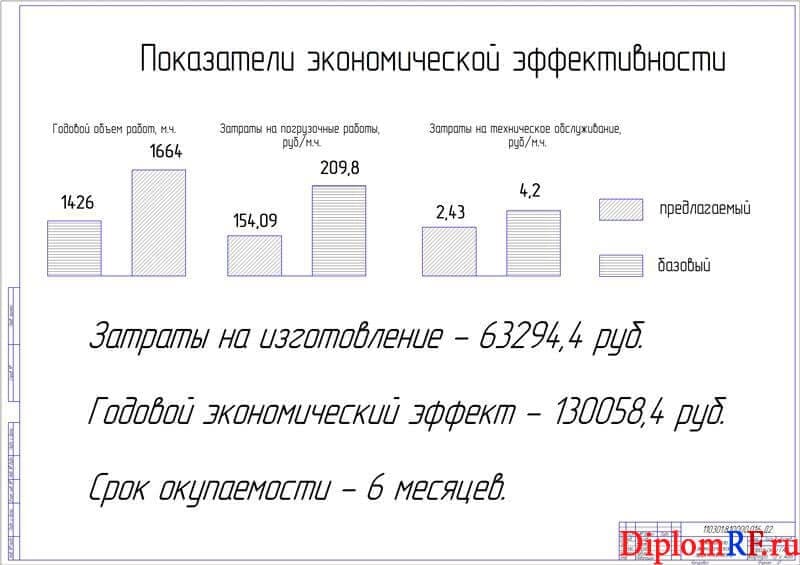

Определены показатели экономической целесообразности: годовой экономический эффект, срок окупаемости, капитальные затраты.
Затраты на изготовление конструкции составят 63294,4 рубля.
Годовой экономический эффект составит 130058,4 рубля.
Срок окупаемости составит полгода или 6 месяцев.
