Чертежи лущильного агрегата ЛДВ-3 для возделывания сахарной свеклы

Описание

В проекте выполнена разработка интенсивных технологий возделывания сахарной свеклы и конструкции лущильника ЛДВ-3.

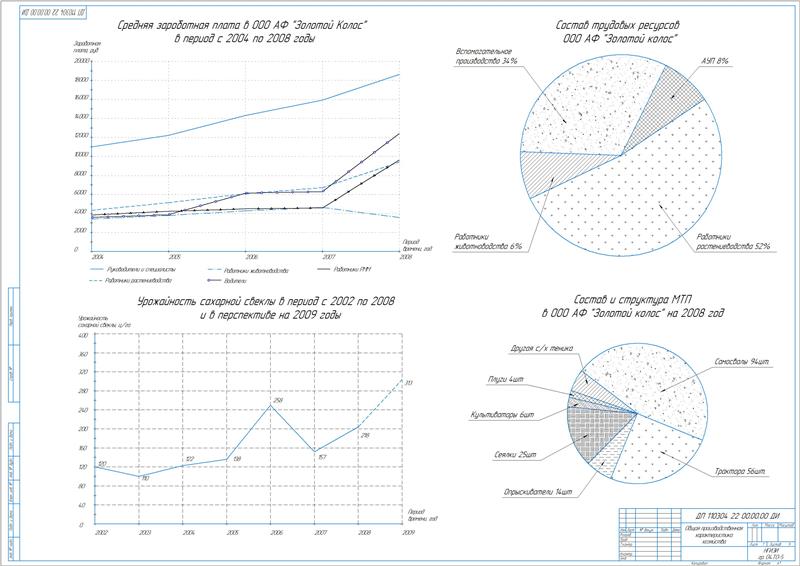

Приведена характеристика хозяйства с указанием показателей динамики посевных площадей и уровня заготовки сахарной свеклы, с описанием климатических условия расположения. Проведен анализ производственной деятельности хозяйства, в ходе которого установлено наличие сельскохозяйственной техники и поголовья КРС. Сделан анализ состава трудовых ресурсов.

Выполнена разработка интенсивных технологий возделывания. Интенсивные технологии возделывания сельскохозяйственных культур являются системой получения качественного продукта, включающего компенсацию выноса питательных веществ урожаем, меры по защите растений от болезней и вредителей. Применение технологии гарантирует высокую урожайность и обеспечивает реализацию потенциала сорта выше 65%.

Составлена технологическая карта возделывания сахарной свеклы, включающая выполнение следующих основных операций. Проводится лущение стерни. Осенью выполняется внесение минеральных удобрений. Затем производится безотвальная обработка, вспашка зяби и углубление пахотного слоя. В весенний период проводится повторное внесение минеральных удобрений и дискование. Перед процессом посева семян проводится предпосевная культивация. Далее выполняется посев, полив и периодичное опрыскивание посевов против сорняков. Также всходы подвергаются опрыскиванию против болезней. В установленный период выполняется уборка корнеплодов.

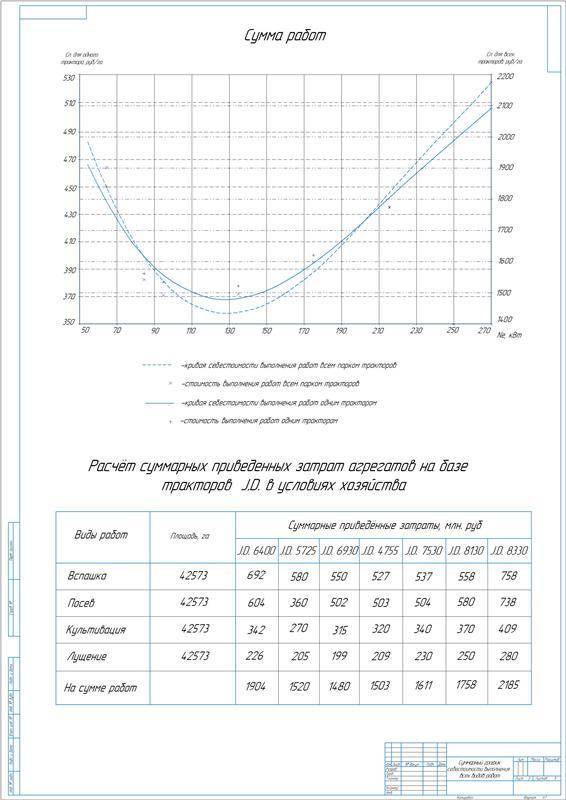

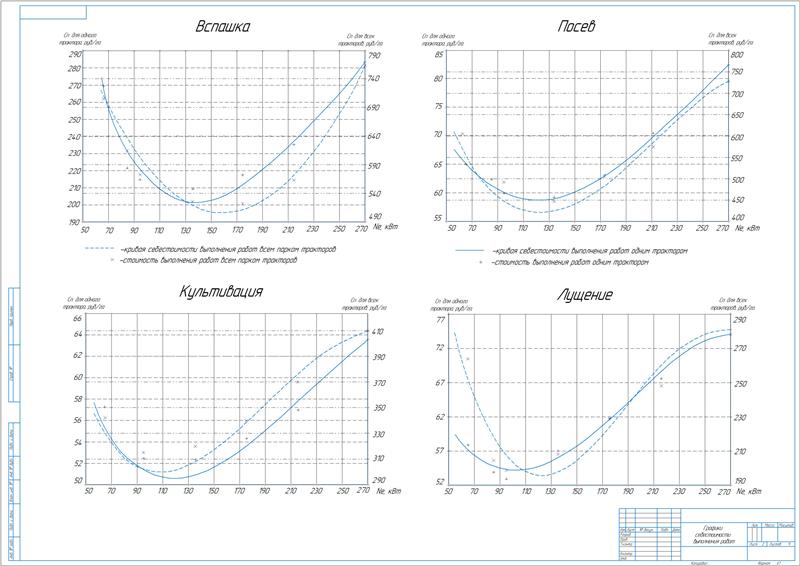

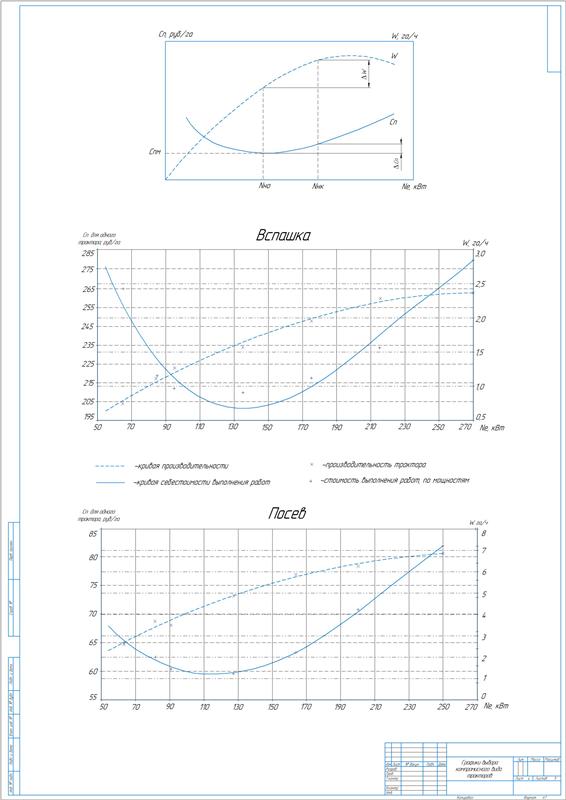

Установлено, что один трактор затрачивает времени на основную, предпосевную обработку почвы и на посев 911 ч. Сделано обоснование параметров, режимов работы и показателей использования агрегатов на базе тракторов Johne Deere. Описано определение производительности и эксплуатационных затрат при работе МТА. Расчет выполнен на примере трактора и J.D.8420 на вспашке. Рассчитаны значения:

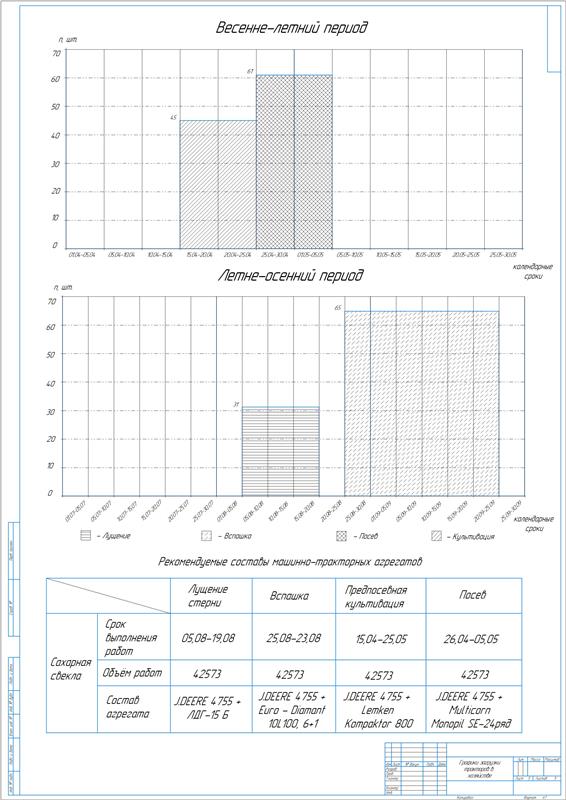

Приведено обоснование параметров трактора на комплексе работ и разработка рекомендации по его агрегатированию.

Разработана конструкторская часть.

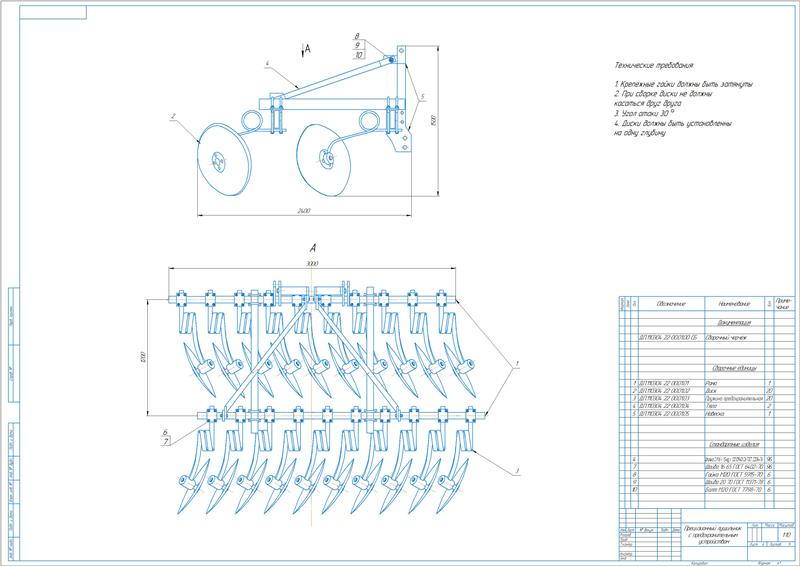

Описано общее устройство и техническая характеристика лущильника ЛДВ – 3,0. В проекте предложена модернизация лущильного агрегата путем разработки предохранительного механизма, который обеспечит продление срока службы рабочих органов - дисков. С помощью лущильника выполняется обработка почвы на небольшую глубину перед вспашкой с целью ее рыхления, заделки пожнивших остатков, семян сорняков, вредителей и возбудителей болезней. Конструкция выполнена из рамы, рабочих дисков, предохранительных пружин, тяг, навески и поперечных балок. В ходе расчета тягового сопротивления одной секции орудия определена площадь сегмента 62,45 см², глубина хода диска 8 см, тяговое сопротивление диска 968 Н. Сопротивление агрегата равно 9,7 кН.

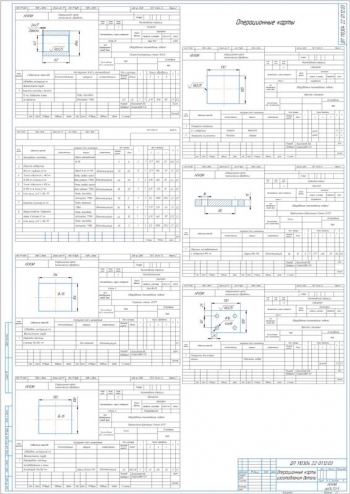

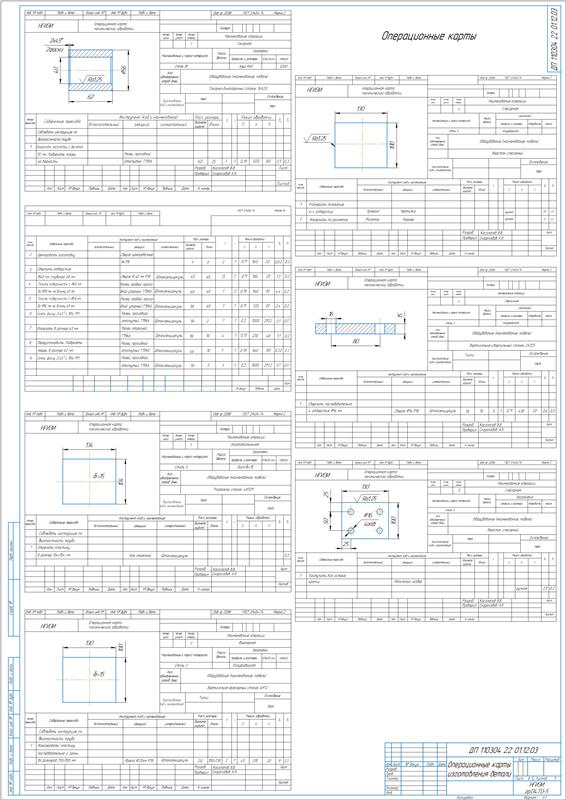

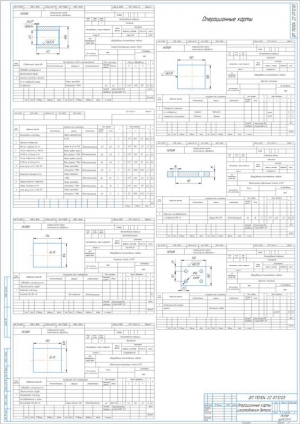

Выполнена разработка операционной карты на изготовление детали.

В качестве параметра расчёта и выбора параметров рассмотрен 4-й переход токарной операции. Выбран режущий инструмент – проходной упорный резец. Определены значения: расчетный диаметр 60 мм, длина резания 62 мм, глубина резания 1 мм, число проходов 3, подача 0,19 мм/об, скорость резания 80 м/мин, число оборотов шпинделя 425 об/мин, основное время 2 мин, вспомогательное – 0.2 мин.

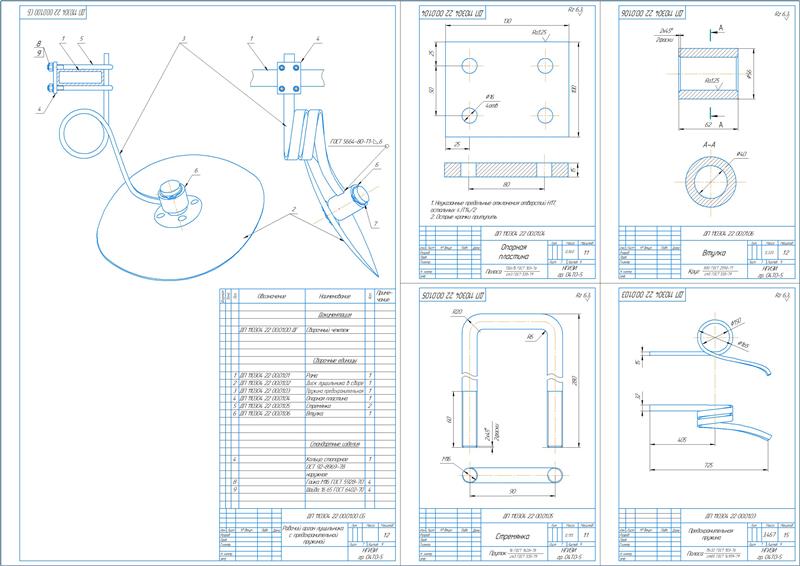

При проектировании технологического процесса механической обработки опорной пластины определен маршрут с операциями: заготовительная, фрезерная, слесарная, сверлильная.

Сделана проверка на прочность элементов конструкции лущильника с расчетом параметров с помощью компьютерной программы «Компас-3D V10 – SPRING».

Составлен раздел по охране труда.

Разработаны мероприятия по экологической безопасности.

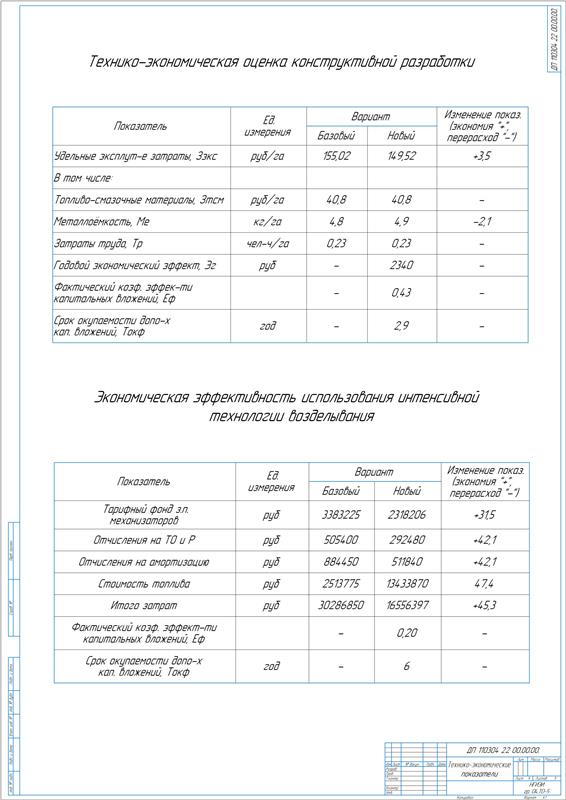

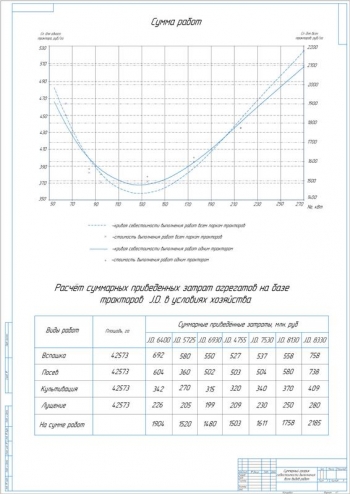

В экономическом разделе определен экономический эффект при выборе МТП по предлагаемой методике в сумме 13730453 руб. Фактический коэффициент эффективности капитальных вложений составляет 0,20, срок окупаемости капитальных вложений равен 6 лет.

В дипломной работе проведена разработка интенсивных технологий возделывания сахарной свеклы и выполнена модернизация конструкции лущильника ЛДВ-3 путем внедрения предохранительного механизма, который обеспечит продление срока службы рабочих органов - дисков.
