Пояснительная записка (в программе Word): 95 страниц, 4 рис., 23 таблицы, 17 литературных источников
Дополнительные материалы: доклад на 2 листах, паспорт дипломного проекта на 2 листах, рецензия на 1 листе, технологическая карта в формате Excel, таблица экономических показателей на 1 листе
Чертежи (в программе ): Компас 3D v и AvtoCAD, 18 листов
ВУЗ: Белорусский Государственный Аграрный Технический Университет
Спецификация - 4 листа
Описание
В проекте разработана перспективная технология и комплекс машин для возделывания кукурузы на зерно. Дана производственно-экономическая характеристика и приведены природно-климатические условия хозяйства.
Описана краткая характеристика растениеводства и животноводства. Проведен анализ показателей состава и использования МТП. Ремонтно-обслуживающая база. Инженерная служба.
Составлен раздел перспективной технологии и комплекса машин для возделывания кукурузы на зерно.
Рассмотрена существующая технология и система машин хозяйства. В хозяйстве возделывается кукуруза на площади 800 га., в том числе на зерно 250 га. Показатель средней урожайности зерна за последние 3 года составил 6,6 т/га. В хозяйстве возделывается кукуруза сорта "Алмаз".
По окончании уборки с полей растительных остатков почва подвергается обработке, которая включает чизельное рыхление. Осенью вносятся минеральные удобрения, затем почва культивируется. Весной снова выполняется чизельное рыхление и внесение удобрений, но уже органических, с последующей запашкой и предпосевной обработкой почвы. Посев семян выполняется после их подготовки и внесения пестицидов. Уход за посевами заключается в выполнении довсходового и послевсходового боронования и в междурядной обработке почвы. Уборка кукурузы на зерно производится посредством прямого комбайнирования самоходным комбайном, оборудованным приспособлением для уборки кукурузы, с последующим отвозом зерна.
Все операции производятся машинами, которые морально устарели. В проекте предлагается внедрение новых высоко производительных машин, применение которых повысит производительность и снизит затраты на производство. К использования предлагается пахотный агрегат, оснащенный модернизированным плугом ПКМ-5-40.
Проведен анализ прогрессивных технологических схем возделывания кукурузы на зерно в других странах. Выполнено прогнозирование урожая. При обычной технологии возделывания кукурузы на зерно производительность составит 1,65 т/га, при интенсивной технологии возделывания – 2,1 т/га.

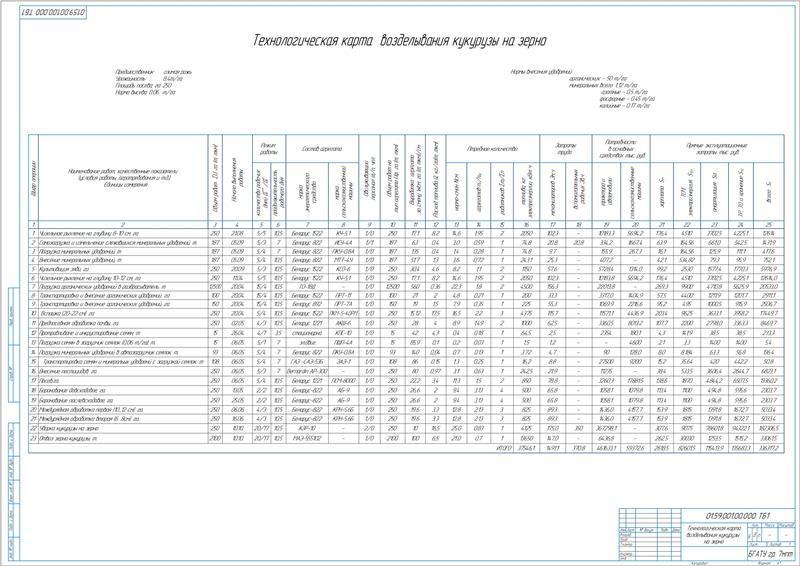

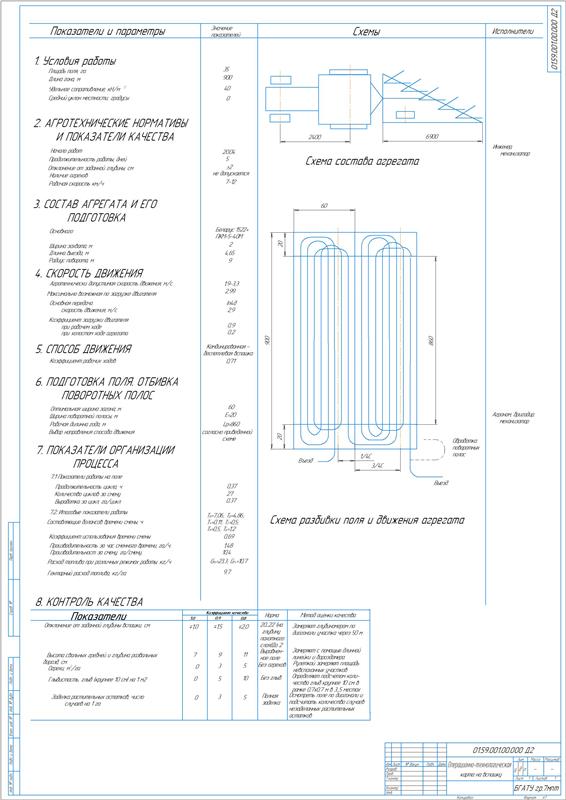

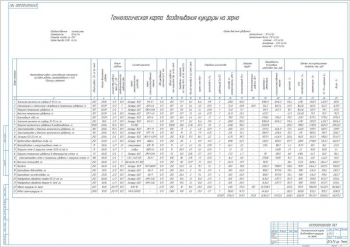

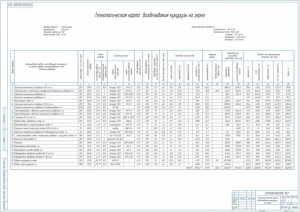

Сделана разработка технологической карты возделывания кукурузы на зерно и составлена операционная технологическая карта сельскохозяйственного процесса с выбором режимов работы МТА, определением его кинематических характеристик и технико-экономических показателей. За основной агрегат принят модернизированный агрегат Беларус 1522+ПКМ-5-40Р. Вспашка проводится на глубину 22 см с отклонением ±2 см. Оборот пласта должен быть полным, не допускается наличие огрехов и незаделанных растительных остатков. Поверхностный слой выполняется рыхлым.
Определены параметры:
№ |
Наименование |
Значение |
1 |
Максимально возможная скорость по загрузке двигателя |
2,9 м/с |
2 |
Мощность на рабочем и холостом ходу |
102,9 кВт / 22,9 кВт |
3 |
Ширина поворотной полосы |
20 м |
4 |
Рабочая длина гона |
860 м |
5 |
Ширина загона |
60 м |
6 |
Количество циклов |
27 |
7 |
Расход топлива |
9,7 кг/ч |

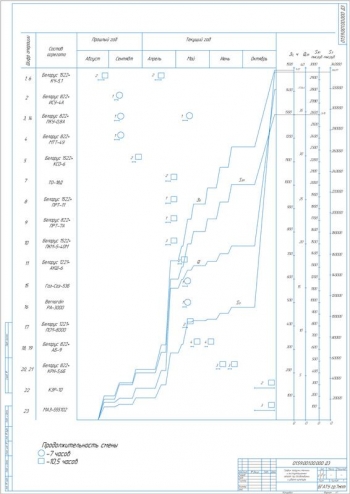

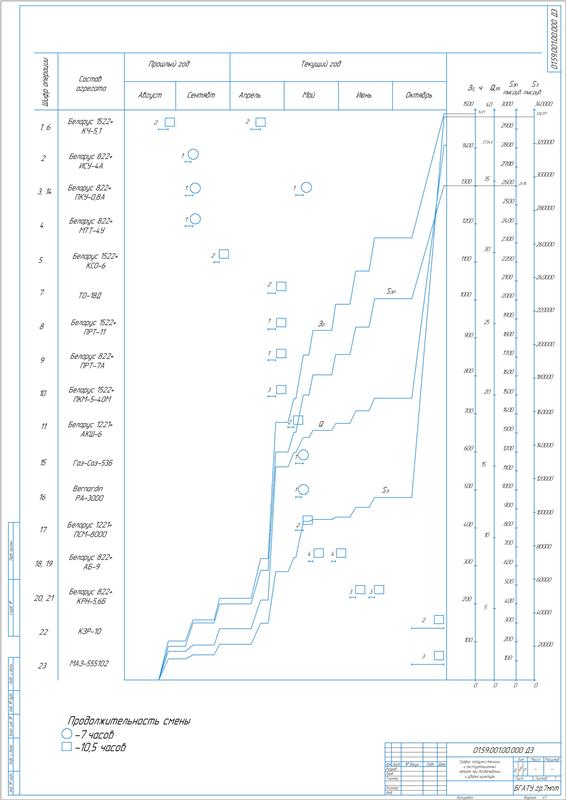

Выполнено построение графиков загрузки техники и эксплуатационных затрат при выполнении технологического процесса.

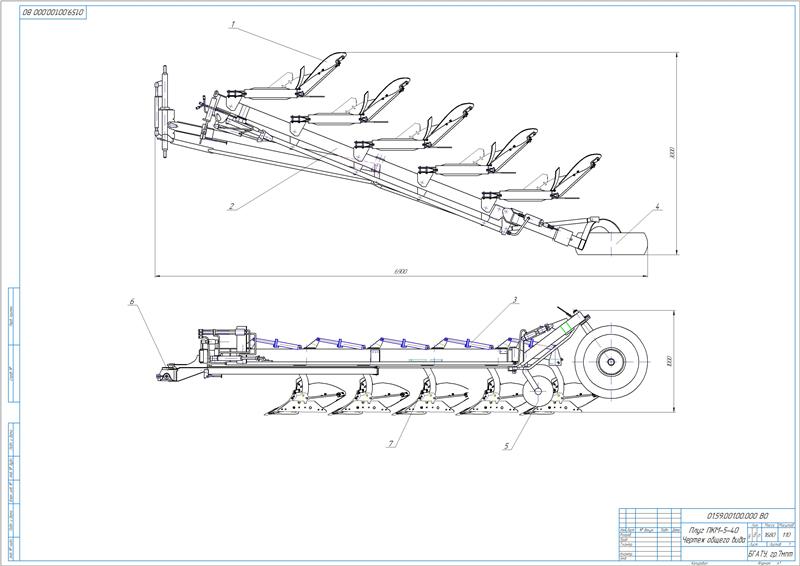

Приведена конструкторская разработка плуга ПКМ-5-40Р. Посредством плуга выполняется вспашка старо-пахотных, слабо и среднекаменистых почв. Он оборудован механическими предохранителями корпусов (рессорными).
Сделано обоснование модернизации. Вследствие не регламентного хранения оборудования, механизм защиты пришел в неисправность, и требует ремонта или замены с минимальным вложением затрат.

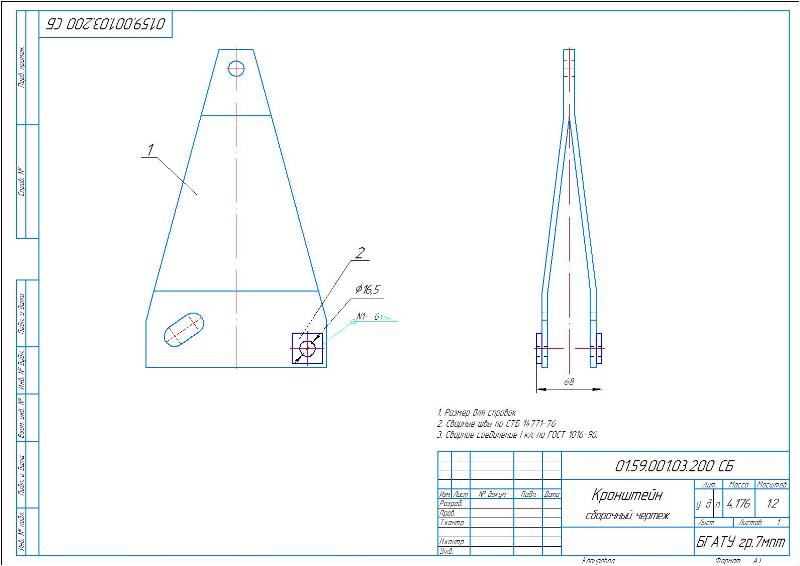

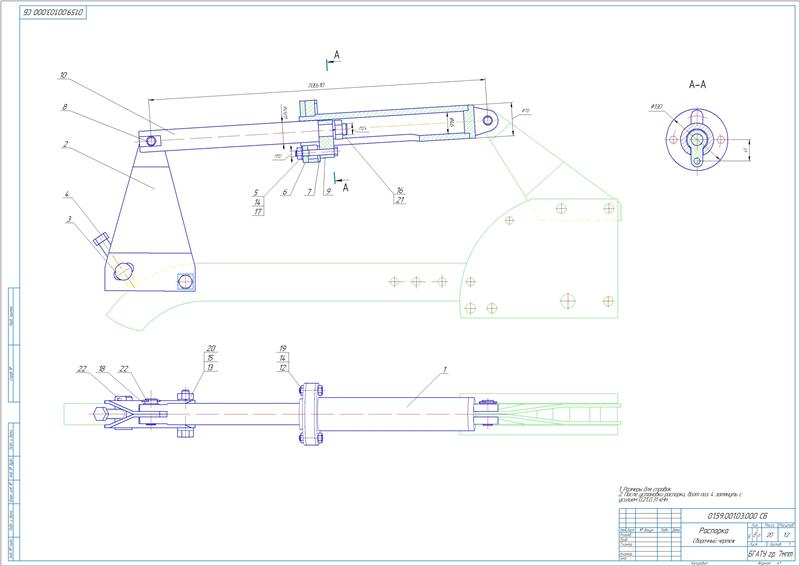

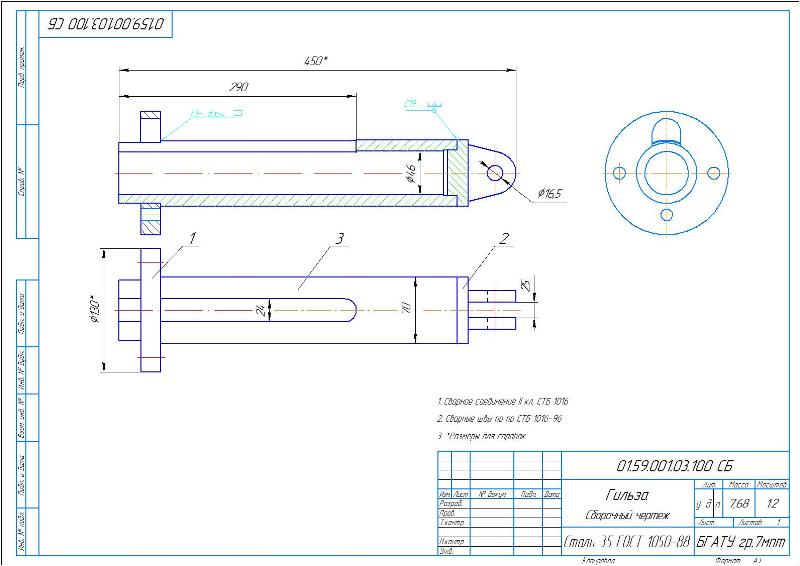

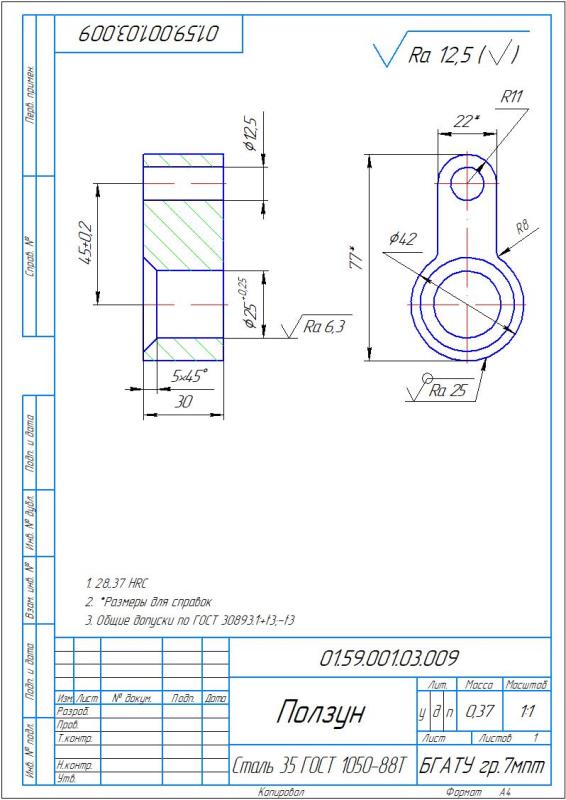

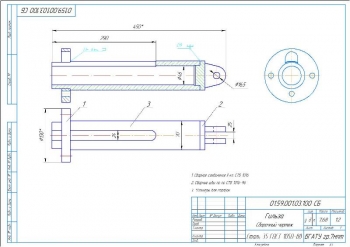

Проведен анализ основных конструкций механизмов защиты. Модернизация плуга предполагает замену изначально установленного рессорного предохранительного механизма корпуса плуга на систему защиты от непреодолимого препятствия. С учетом количества препятствий на поле применено предохранительное устройство с центральным элементом, который представлен срезным болтом. В случае наезда на непреодолимое препятствие корпус плуга, который расположен на стойке, на шарнирной опоре, проворачивается вокруг шарнира, обеспечивая тем самым «обход» препятствия. После прохождения препятствия плуг поднимается в транспортное положение для установка сработавшей стойки в первоначальное положение и замены срезного болта. Плуг готов к дальнейшей работе.

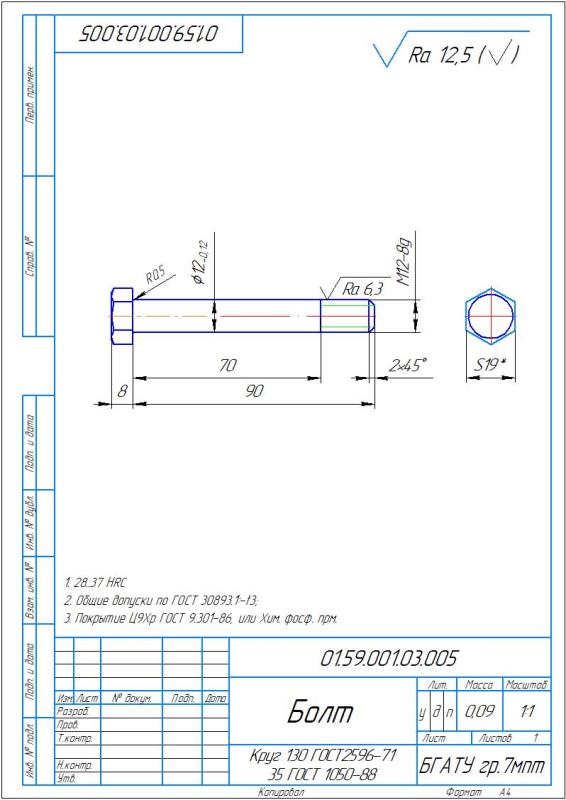

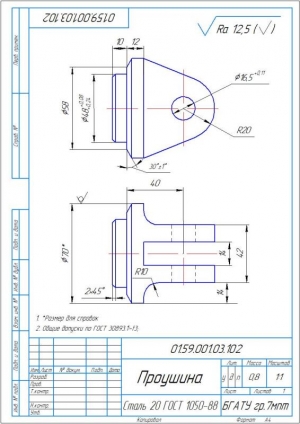

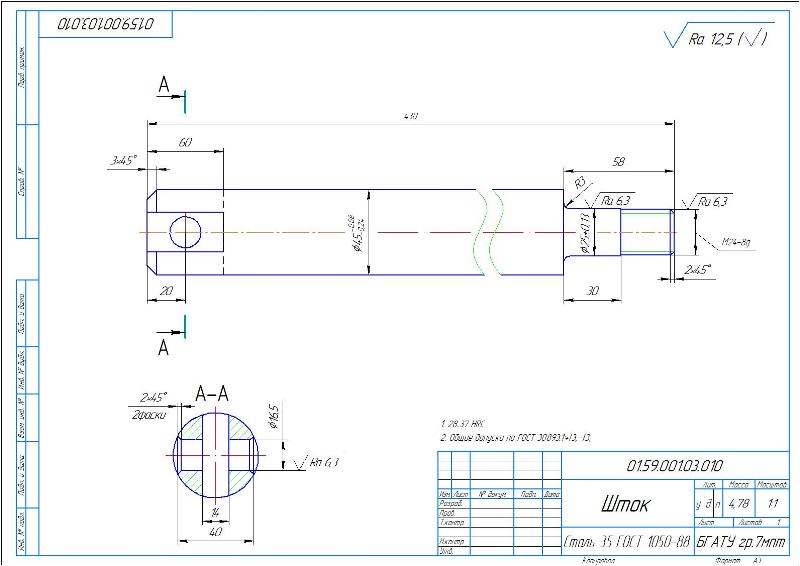

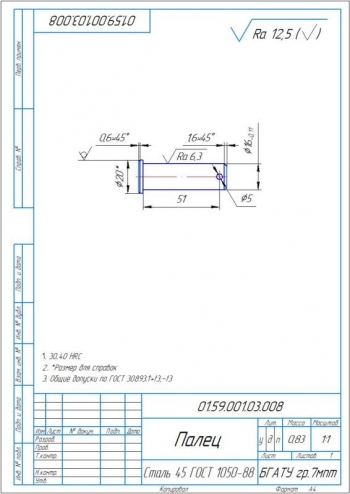

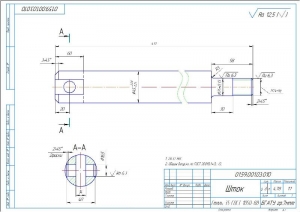

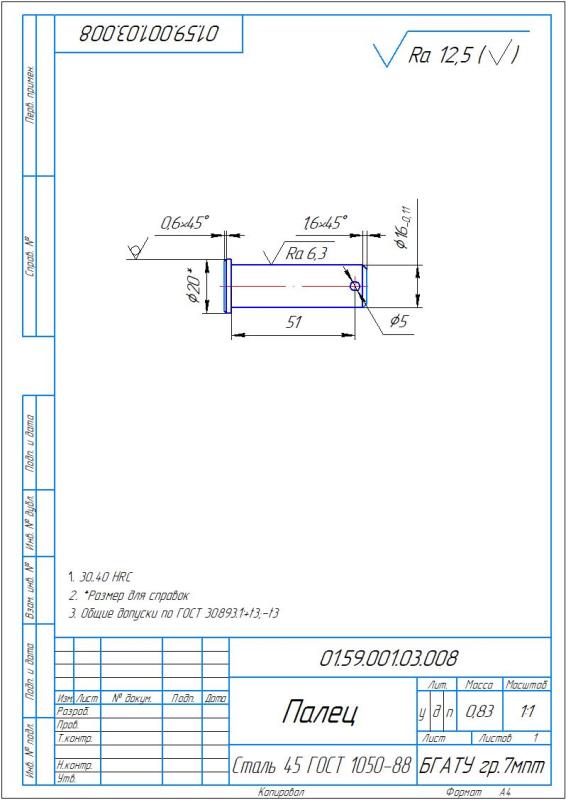

Произведен инженерный расчет узлов и деталей с определением силы, действующей на корпус 5,55 кН. Выполнено определением параметров болта и пальца предохранительного устройства: сила на разрыв болта диаметром 12 мм – 14,1 кН, сила на срез пальца диаметром 12 мм – 6,2 кН. Сделан проверочный расчет штока на изгиб.

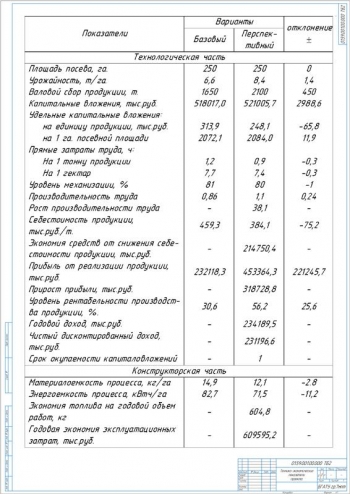

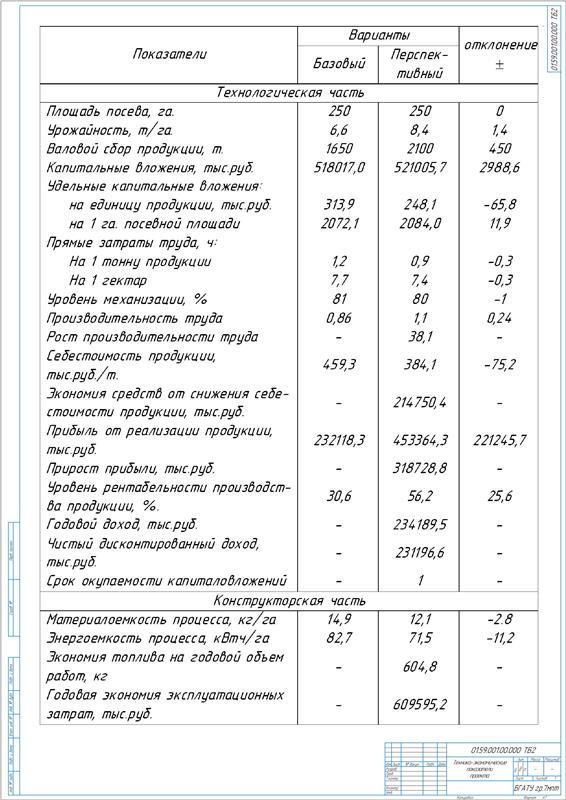

Составлен раздел технико-экономических показателей от внедрения конструктивной разработки с определением годовой экономии эксплуатационных затрат, которая составила 2822,2 тыс.руб. Предлагаемая модернизация признана экономически эффективной.
Разработаны меры по безопасности жизнедеятельности.
В дипломном проекте проведена модернизация плуга путем замены рессорного предохранительного механизма корпуса на предохранительное устройство с центральным элементом, который представлен срезным болтом, разработана перспективная технология возделывания кукурузы на зерно.
Чертежи (в программе ): Компас 3D v и AvtoCAD
Спецификация - 4 листа
