Модернизация высаживающего аппарата сажалки Л-202

Описание

В проекте разработан технологический процесс механизации возделывания картофеля с модернизацией высаживающего аппарата сажалки Л-202.

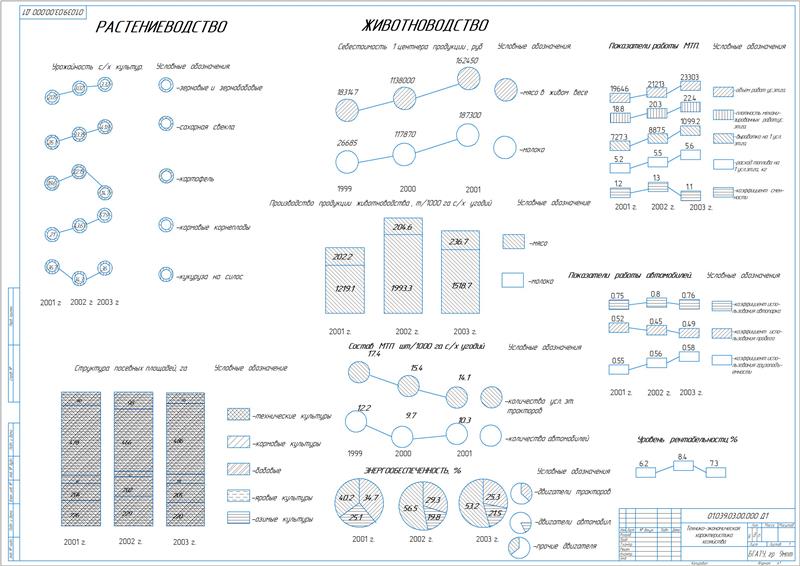

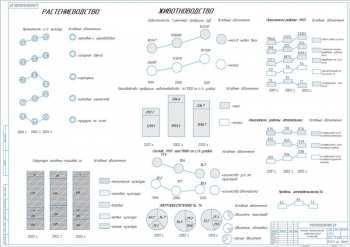

Составлены показатели хозяйственной деятельности.

Хозяйство специализируется на производстве мясо-молочной продукции, а также зерна, картофеля, сахарной свеклы. Описаны природно-климатические условия.  Изучено состояние отрасли растениеводства и животноводства. Приведен состав и использование машинно-тракторного парка. По результатам анализа хозяйственной деятельности установлено, что техника отработала установленный ресурс и требует замены или модернизации, проводится сокращение поголовья КРС и свиней, урожайность культур достигает планируемой нормы и превышает ее.

Выполнено обоснование темы дипломного проекта.

Описана интенсивная технология возделывания картофеля. Глубина посадки клубней не должна превышать 6 см. Технология ухода за картофелем в довсходовый период включает выполнение рыхления почвы в междурядьях и борьбы с сорняками. Работа производится посредством культиваторов, которые агрегатируются с тракторами. Более полное удаление сорняков производится культиваторами, дополненными сетчатыми или ротационными боронами. Для борьбы с однолетними и злаковыми сорняками применяются гербициды, которые вносятся штанговыми опрыскивателями. Обработка посевов против колорадского жука проводится 2—3 раза при массовом появлении личинок пер­вого и второго возрастов. Уборка является одним из наиболее трудоемких процессов. В первую очередь убирается ранний картофель для потребления. Затем семенной, и наконец, продовольственный среднепоздних и поздних сортов. Механизированная уборка осуществляют в два этапа. Заблаговременно производится скашивание ботвы посредством ротационной косилкой-измельчителем. Перед длительным хранением весь урожай проходит 2-х недельный лечебный период во временных буртах.

Приведены агротехнические требования при возделывании картофеля.

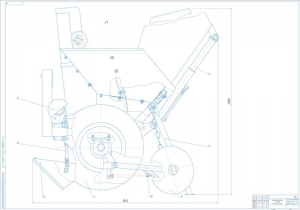

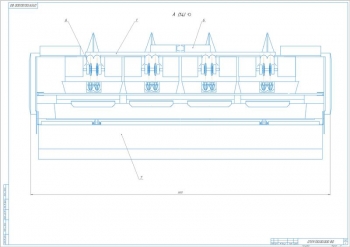

Сделано описание устройства, работы и назначения конструкции высаживающего аппарата картофелесажалки. Предложенная конструкция высаживающих аппаратов для сажалки Л-202 обеспечивает увеличение ширины захвата сажалки ввиду того, что посадка по такой технологии возможна только в три гряды. С их помощью выполняется посадка пророщенных и не пророщенных клубней картофеля в предварительно нарезанные гряды, имеющие ширину 1400 мм. Картофелесажалка является навесной машиной, которая устанавливается на трактор МТЗ-1221. Конструкция выполнена из 6 высаживающих аппаратов. Они приводятся от приводных колес сажалки посредством цепной передачи. Междурядье при посадке картофеля составляет 30 см, расстояние между грядами 1400 см. Между клубнями выдерживается промежуток 10-20,5 см за счет того, что посадка выполняется в шахматном порядке. Это позволяет увеличить площадь питания клубней, и, как следствие, увеличить урожай. Густота посадки регулируется с помощью регулировочных звездочек, которые расположены на валу высаживающего аппарата. Расположение ложечек соседних секций высевающих аппаратов выполнено со смещением относительно друг друга на 76 мм, чем обеспечивается посадка клубней в шахматном порядке.

Принцип работы. При подъеме загрузочного бункера агрегата и при начале движения трактора выполняется передача крутящего момента от опорных колес на высаживающие аппараты посредством цепных передач. Из загрузочного бункера клубни картофеля самотеком направляются в питательный бункер. При движении вверх ложечками высаживающих аппаратов клубни захватываются. В процессе движения ложечек вниз клубни попадают во внутреннюю полость сошника, а затем на дно борозды. Закрытие борозд с высаженными клубнями выполняется с помощью дисков бороздозакрывателя.

Разработана расчетно-технологическая часть.

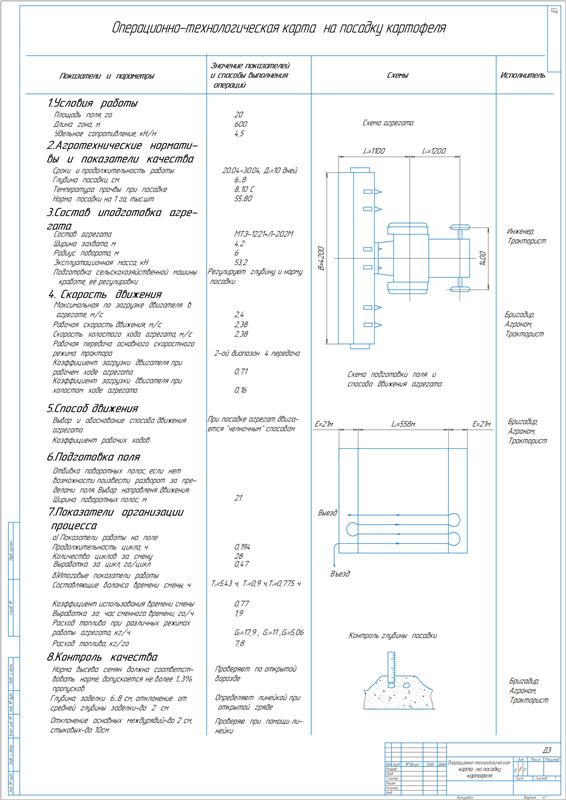

Выполнено обоснование основных параметров разработки, с расчетом вала привода высевающих аппаратов и подбором подшипников для него. Определен диаметр вала 25 мм. Приняты радиальные однорядные шариковые подшипники 205, диаметром 52 мм, динамической грузоподъемностью 11 кН. Произведен расчет операционно-технологической карты на посадку картофеля. Для посадки картофеля приняты: агрегат МТЗ-1221 и сажалка Л-202М с посадкой в гряды.

Определены параметры:

Выбран челночный способ движения по предварительно нарезанным грядам.

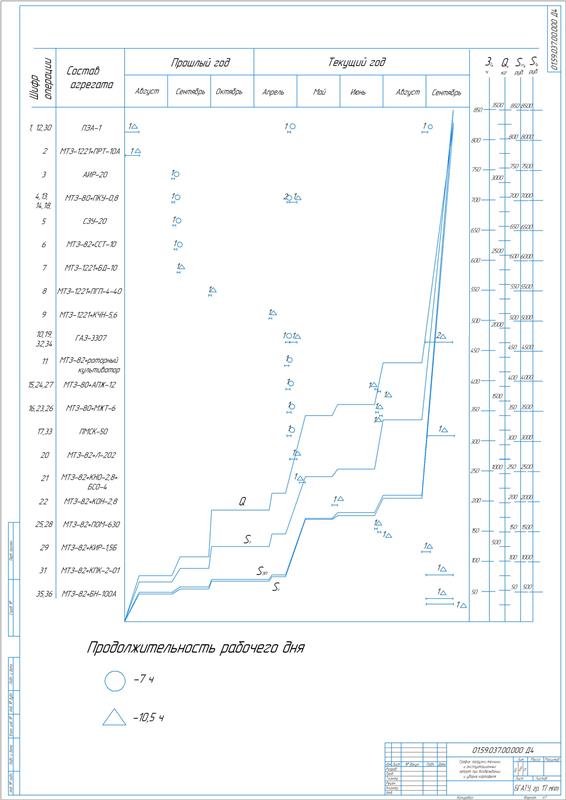

Выполнен расчет вспомогательного агрегата - загрузки сажалок с определением времени цикла 1,58 ч, количества машин 4 шт. Сделана разработка интенсивной технологии возделывания и уборки картофеля в хозяйстве. Описано составление технологической операционной карты. Приведено обоснование экологической безопасности окружающей среды при возделывании картофеля. Составлено экономическое обоснование и расчёт эффективности инженерных решений.

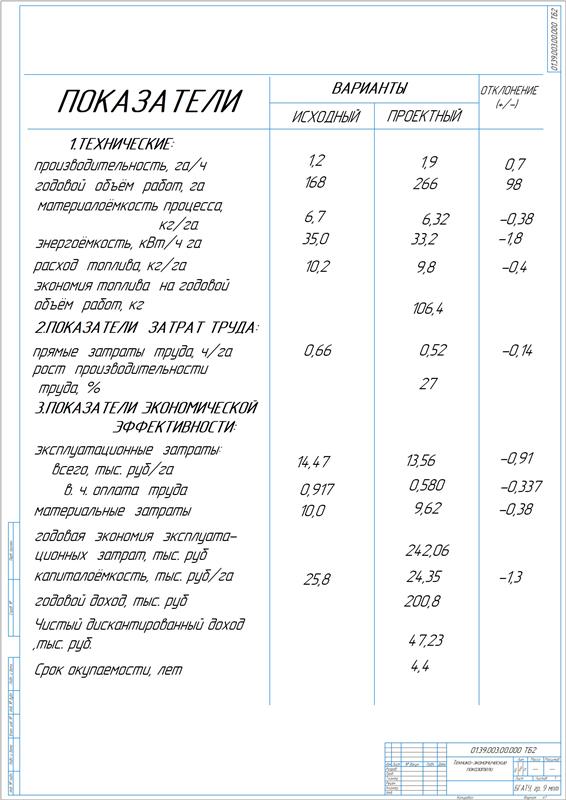

Установлено, что применение предлагаемой технологии посадки картофеля снизило прямые затраты труда на 18%, увеличилась производительность труда на 20 %. Прибыль составила 47600 тыс.руб, годовой доход – 1244,4 тыс.руб, срок окупаемости 1 год.

При расчете экономической эффективности разработанной конструкции определен чистый дисконтированный доход, который равен 47,23 тыс.руб и срок окупаемости 4,4 года. Использование конструкции экономически эффективно и целесообразно.

В проекте разработана технология посадки картофеля в гряды шириной 1400 мм по технологии 110+30 с расположение клубней в шахматном порядке и проведена модернизация высаживающего аппарата элеваторного типа картофелесажалки.

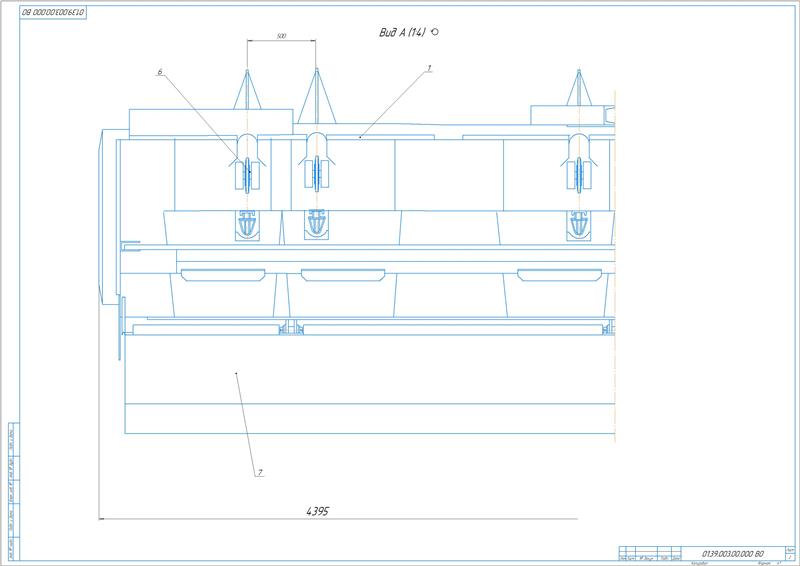

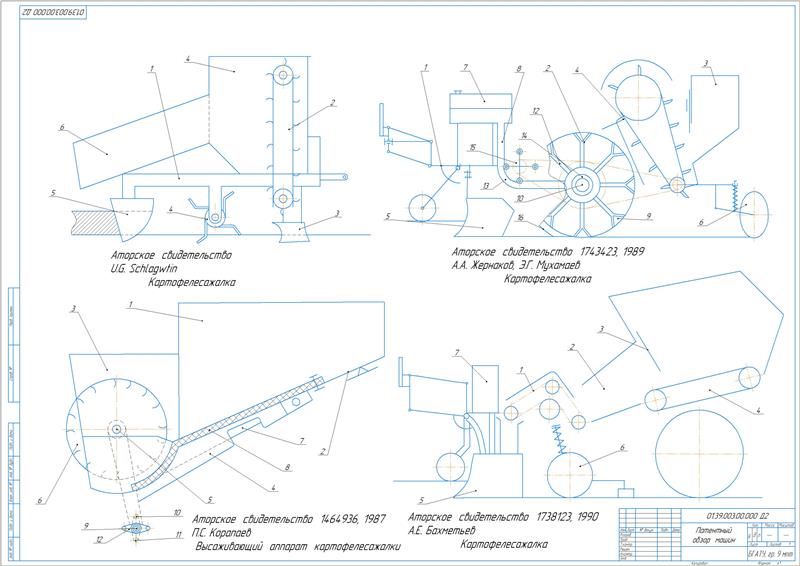

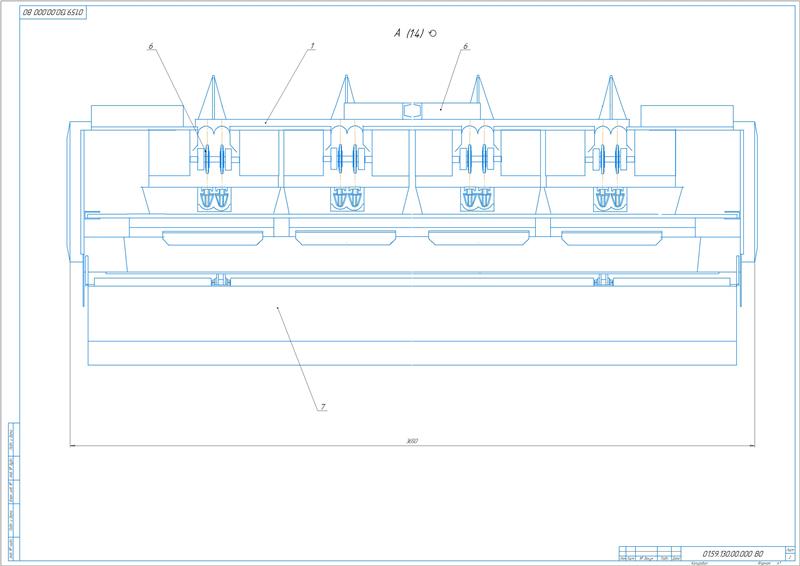

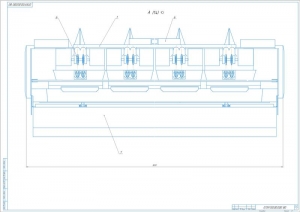

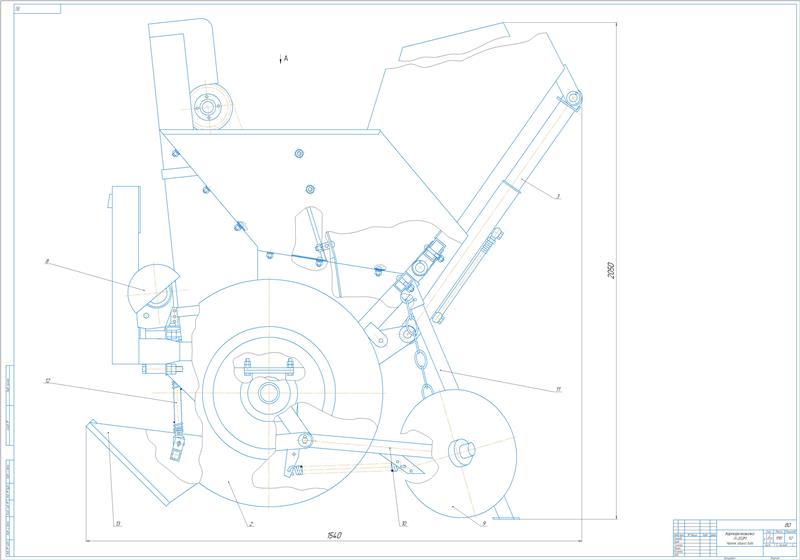

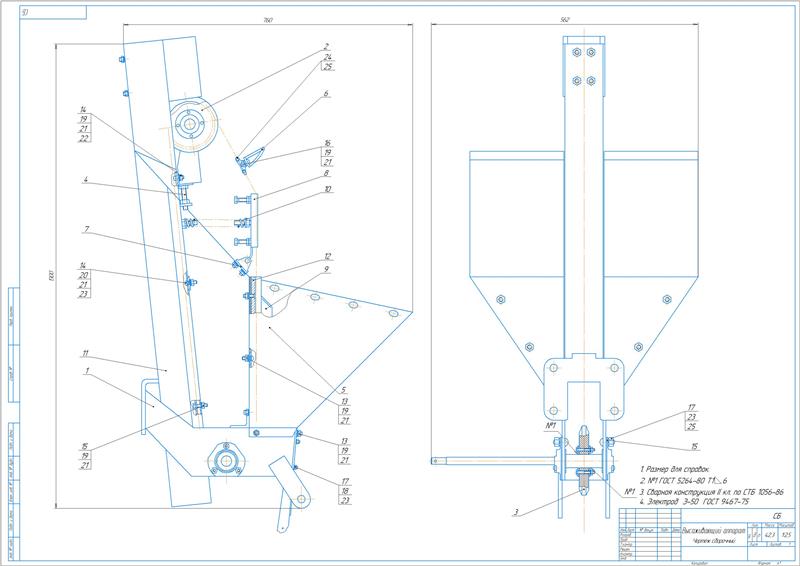

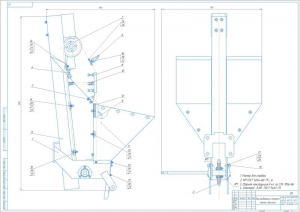

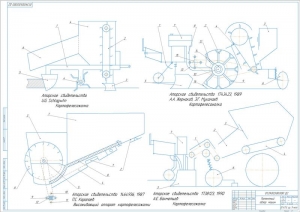

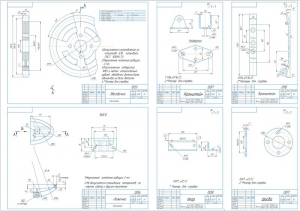

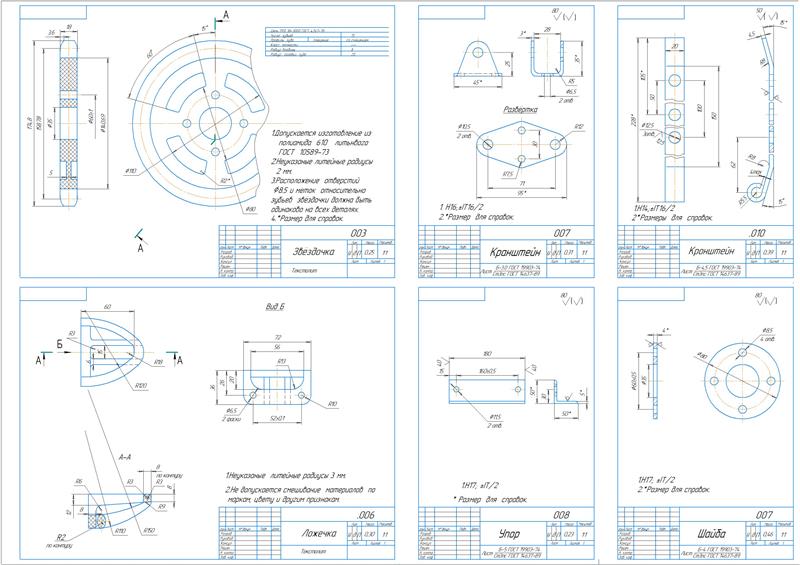

Чертежи (в программе ): Компас 3D v и AvtoCAD

Спецификация - 3 листа
