Модернизация посевного комплекса ПК-9,7 Кузбасс

Описание

В проекте проведена модернизация посевного комплекса ПК-9,7 «Кузбасс», включающего в состав трактор К-744 Р2, прицепной бункер-пневмосистему и посевной агрегат-культиватор.

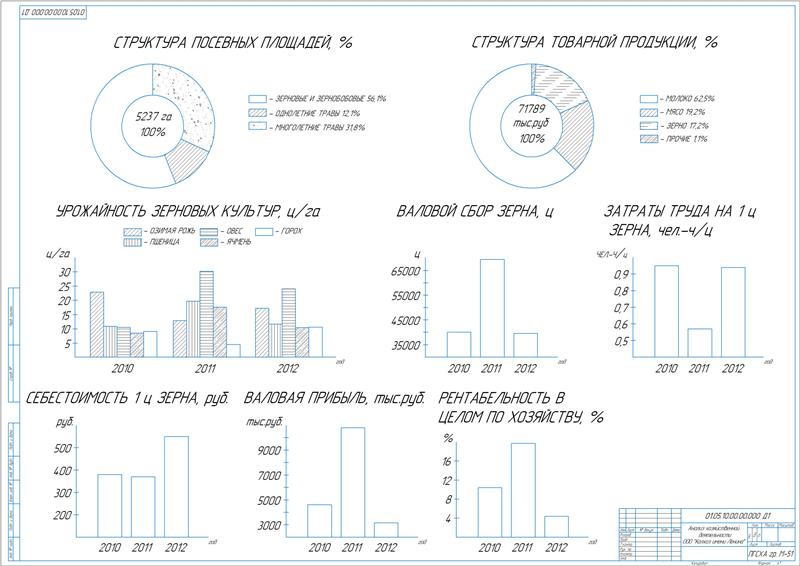

Проведен анализ хозяйственной деятельности предприятия.

Описана история образования и развития хозяйства, дана его общая характеристика. Основными направлениями производственной деятельности являются животноводство и растениеводство. Организовано производство мяса, молока, фуражного продовольственного зерна. Выполнен анализ хозяйственной деятельности, изучен состав и структура земельных угодий.

Приведен вывод по анализу хозяйственной деятельности и сделана постановка цели и задач дипломного проекта. Установлено, что предприятие в целом является рентабельным. Наиболее развивающейся отраслью является растениеводство.

Целью проекта является увеличение урожайности зерновых культур и снижение затрат на их производство.

Изучены современные посевные машины и комплексы.

Рассмотрены конструкции:

• Рядовых сеялок: С3-3,6А, С-6ПМ с однодисковыми сошниками, ССВП-6П с культиваторными сошниками, навесная селекционная ССНП-16, прицепной агрегат D9-120 Super
• Сеялок прямого посева: СС-6, "Виктория", СТА-4000
• Сеялок-культиваторов: СТС-2,1, СТС-6, СКП-2,1, СКУ-2-5
• Посевных комбайнов: АКПП-3,6, АУП-18, "Обь-4-ЗТ", ППА-7,2 "Ярославич"

Разработан раздел по совершенствованию посевного комплекса  ПК-9,7 «КУЗБАСС».

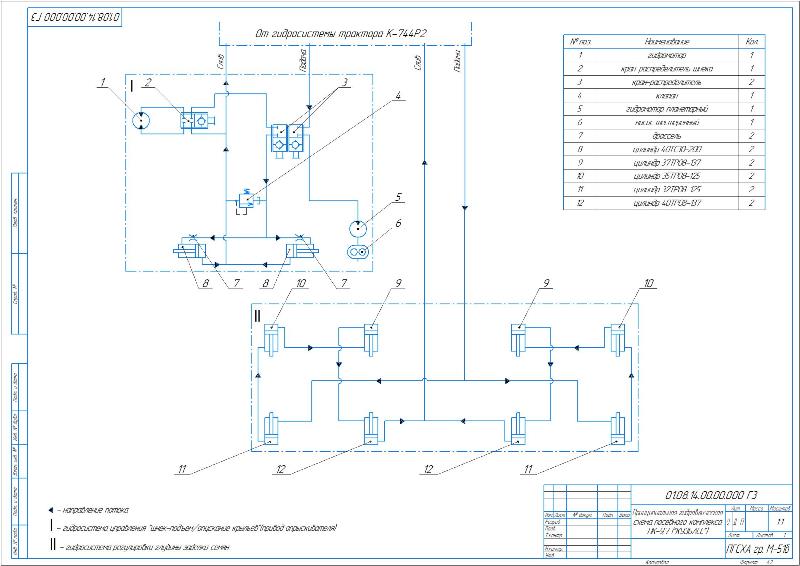

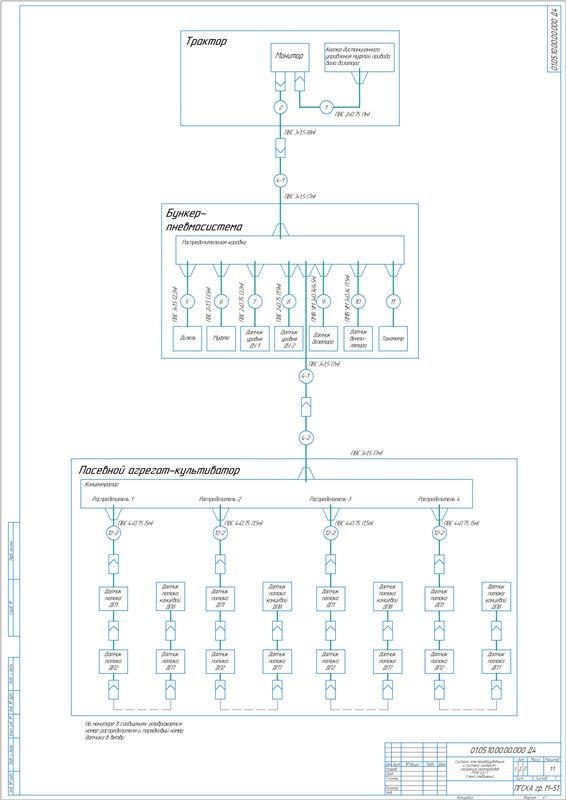

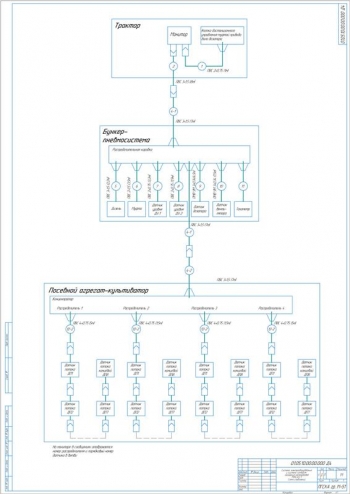

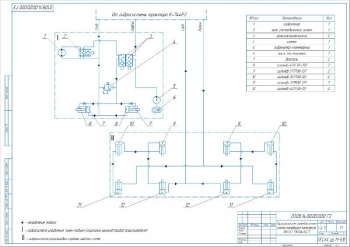

Описана конструкция модернизированного посевного комплекса. Комплекс представлен модульной конструкцией, включающей в состав прицепной бункер-пневмосистему и посевной агрегат-культиватор. В составе бункера-пневмосистемы содержится рама, бункер для семян и удобрений, автономный дизельный двигатель, вентилятор, загрузочный шнек с установленным на нем гидромотором с гидрораспределителем, воздухоочиститель с камерой предварительной очистки воздуха. Конструкция посевного агрегата-культиватора выполнена из рамы, стрельчатых лап-сошников, трехрядных пружинных борон, первичного и вторичного распределителя-коллектора семян, подъемных гидроцилиндров, передних опорных, регулируемых колес, двубалансирного опорно-прикатывающего устройства.

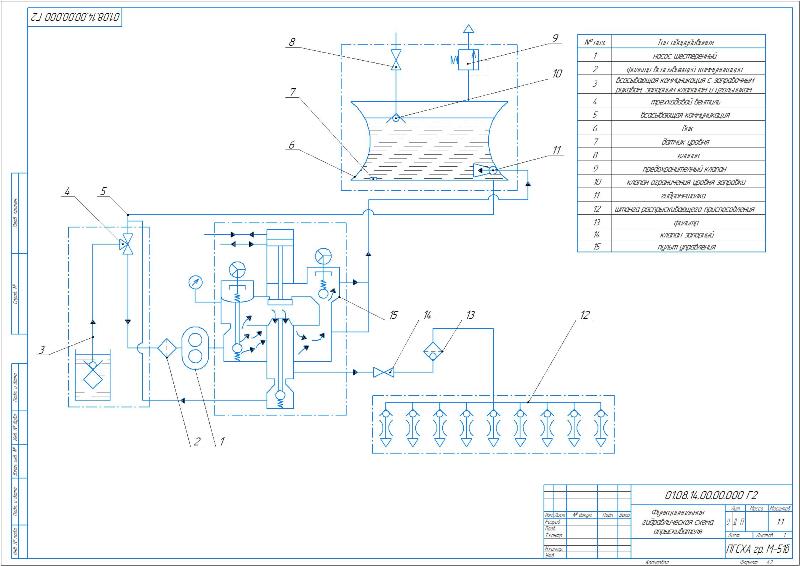

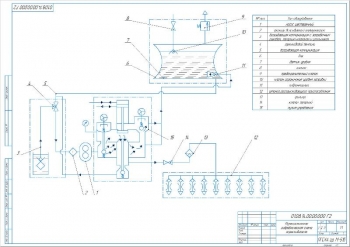

Принцип работы. Загрузка семян и удобрений в бункер- пневмосистему выполняется посредством шнека-загрузчика посевного комплекса. Протравливание посевного материала осуществляется непосредственно при загрузке в бункер. Далее, из бункера, семена и удобрения направляются на катушку дозатора, затем они попадают в пневмопровод. Регулирование расхода посевного материала осуществляется с помощью регулировочных винтов. Поступление посевного материала в первичный коллектор-распределитель семян происходит под воздействием воздушного потока от вентилятора. По коллектору семена распределяются по четырем вторичным коллектором-распределителем семян. Посредством индивидуальных шлангов они попадают к лапам-сошникам, выполненным из стоек и рыхлительных лап, семяукладывателей с вертикальными каналами, по которым происходит поступление транспортируемых семян к выходным отверстиям. Далее семена направляются на дугообразный отражатель. Часть из них поступает на поверхность семенного ложа. Формирование семенного ложа в почве обеспечивают рабочие поверхности рыхлительных лап. Другая часть при отражении от поверхности дугообразного отражателя распределяется на поверхность семенного ложа по всей ширине захвата лап. Уложенные на семенном ложе семена засыпаются почвой, которая сходит с лап в процессе их движения. По окончании посева посредством трёхрядных пружинных борон выполняется заделывание посевной полосы мульчированным слоем, затем она прикатывается катками.

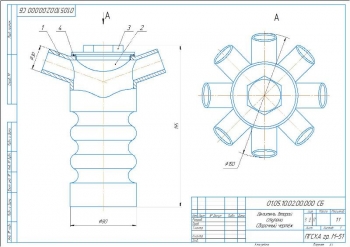

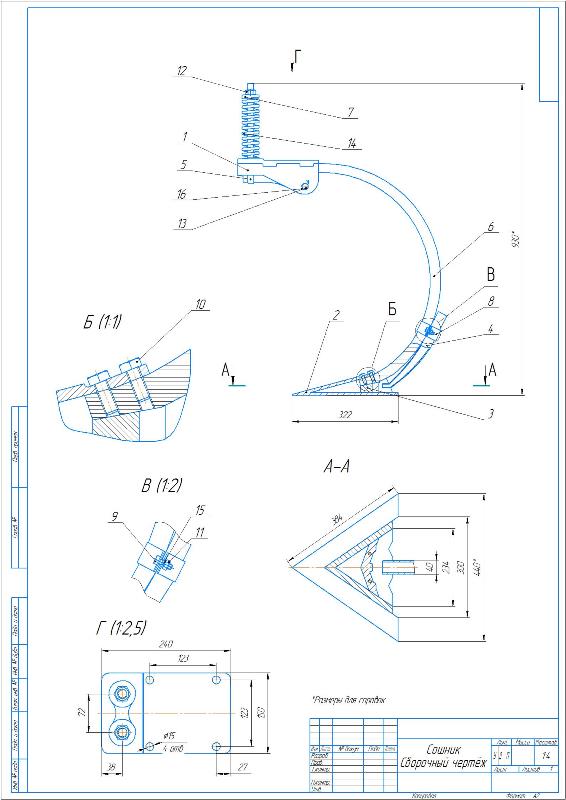

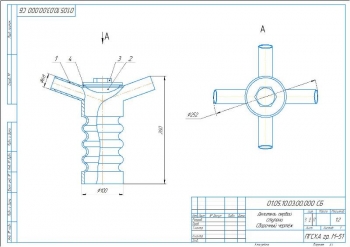

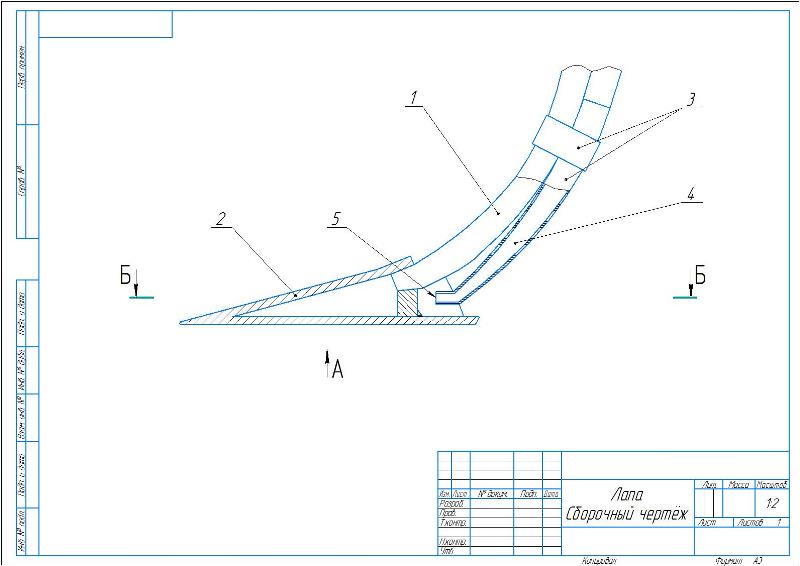

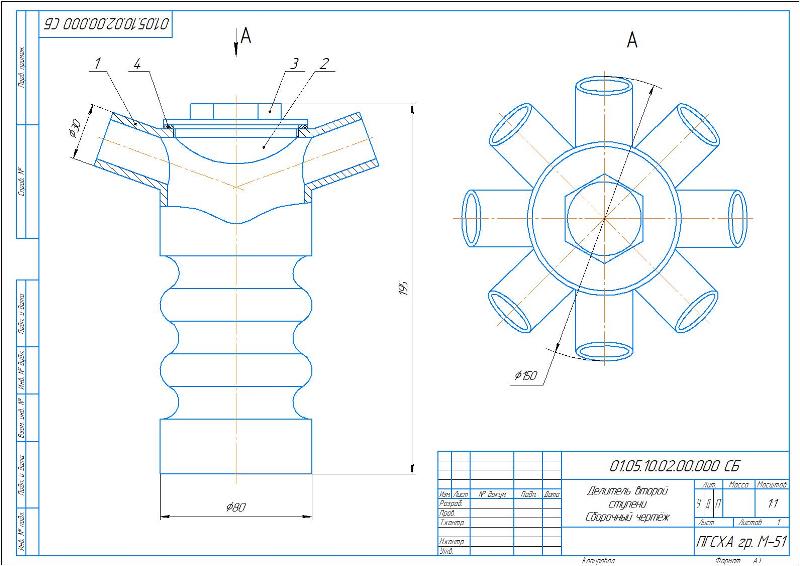

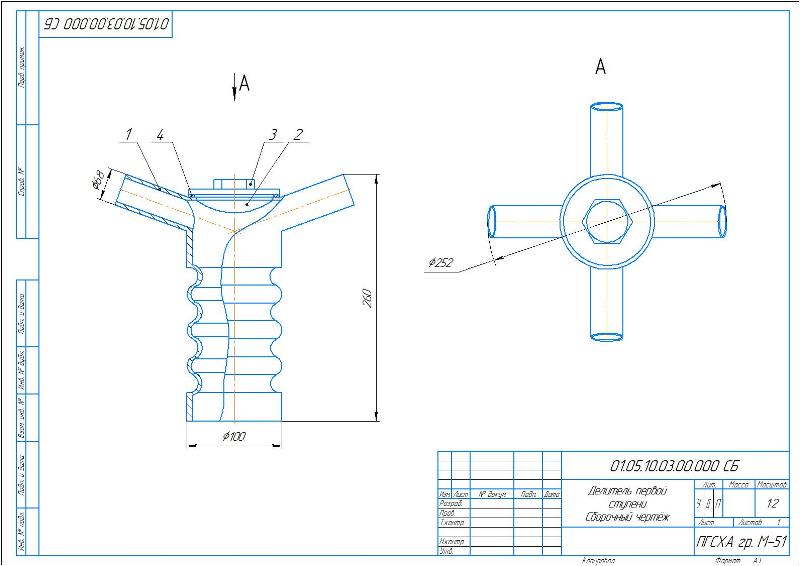

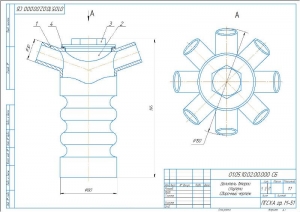

Модернизация комплекса заключается в замене лап-сошников, семяукладываетелей и делителей первой и второй ступени. В предложенной конструкции задняя кромка гребня-уплотнителя имеет вырезы, которые расположены симметрично по отношению к биссектрисе угла раствора лапы. По центру дугообразного отражателя семян выполнен выступ, имеющий участок плоской поверхности. Суть нового технического решения заключается в том, что при применении гребня-уплотнителя такой конструкции происходит формирование дна семенного ложа как единой поверхности. За счет выступа, расположенного по центру дугообразного отражателя семян, с участком плоской поверхности, часть семян отражается вдоль оси движения рыхлительной лапы, вследствие чего увеличивается равномерность их распределения по ширине захвата лапы.

Выполнен технологический расчет модернизированного посевного комплекса.

Определены параметры:

          Сделан расчет элементов конструкции на прочность.

Наибольшие нагрузки испытывают стойки и лапы культиватора. При посеве на культиватор выполняется установка сошников, укрепленных на жестких стойках. При использовании культиватора по прямому назначению, может производится установка лап на пружинных стойках. Приведена методика расчета параметров упругой стойки пропашного культиватора. Произведен проверочный расчет предохранительного устройства с определением упругой силы, создаваемой пружиной 644,5 кгс. Выполнен расчет предохранительной пружины с вычислением ее жесткости 10,6 кгс/мм, числа рабочих витков 16, диаметра – 40 мм. В ходе расчета резьбовых соединений, которые воспринимают поперечную нагрузку, определена необходимая сила затяжки 7334,5 Н и расчетный диаметр резьбы 16,21 мм. Принят болт М18. При расчете сварных соединений произведена проверка прочности таврового соединения с определением допустимого напряжения шва на сжатие 148,2 МПа.

Даны рекомендации по эксплуатации и техническому обслуживанию посевного комплекса.

Выполнена оценка качества работы агрегата.

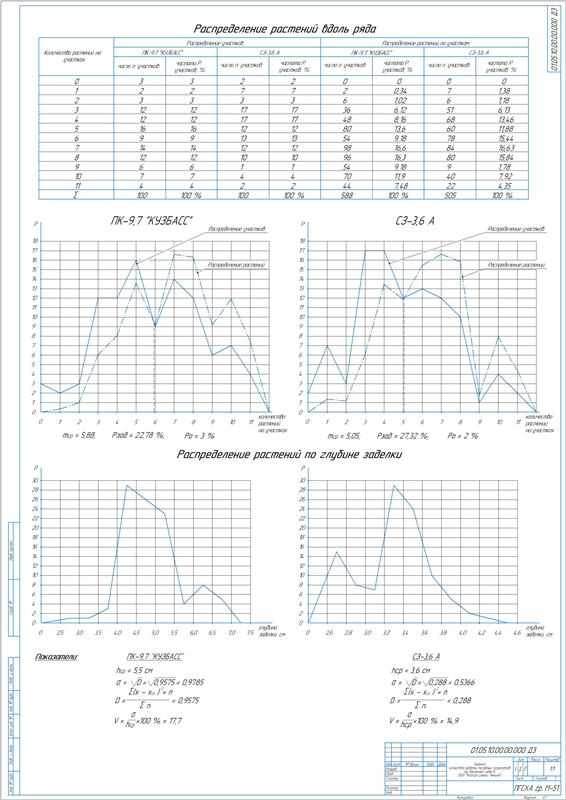

Проведены экспериментальные исследования по оценке качества работы посевного комплекса ПК-9,7 «Кузбасс», выполняющего работу по технологии нулевой обработки почвы, и сеялки СЗ-3,6 А, работающей по традиционной технологии. По результатам установлено, что качество работы сравниваемых агрегатов является практически одинаковым. Преимущества комплекса появились при посеве озимых культур, так как стерневой фон и более глубокая заделка семян обеспечивают лучшую защиту растений от вымерзания в осенне-зимний период. В проекте описана безопасность жизнедеятельности и экологическая безопасность.

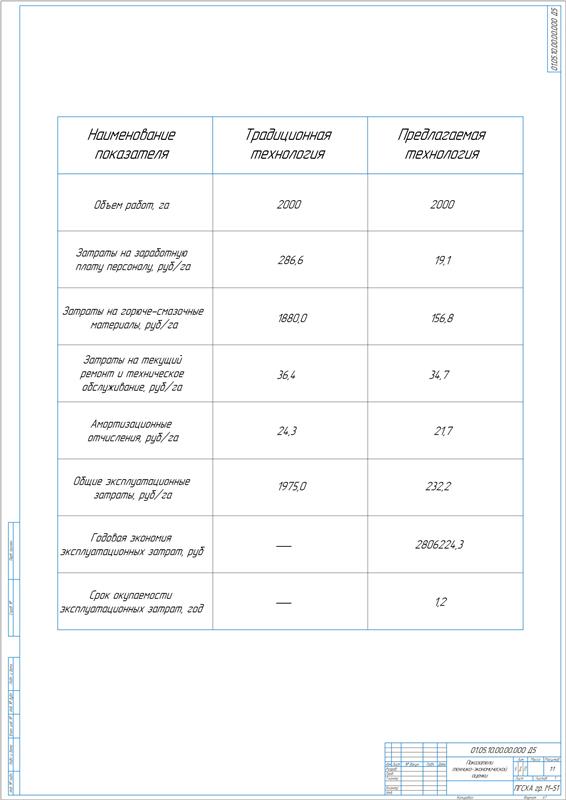

Приведены технико-экономические показатели проекта: приведенные затраты составляют 545,69 руб, срок окупаемости 1,2 года. Годовой эффект от внедрения разработки составил 878560,9 руб.

В работе предложена модернизация посевного комплекса ПК – 9,7 «Кузбасс», которая заключается в замене лап-сошников, семяукладываетелей и делителей первой и второй ступени.

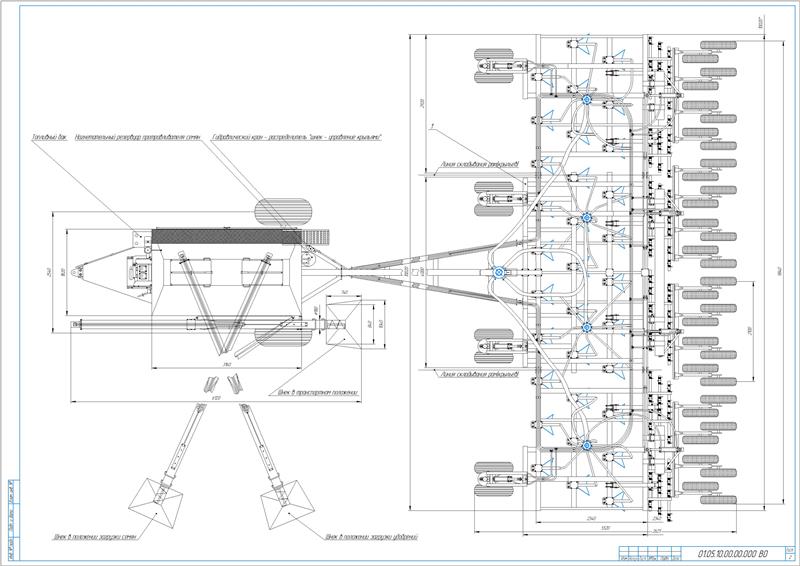

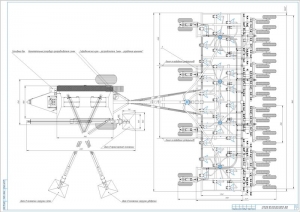

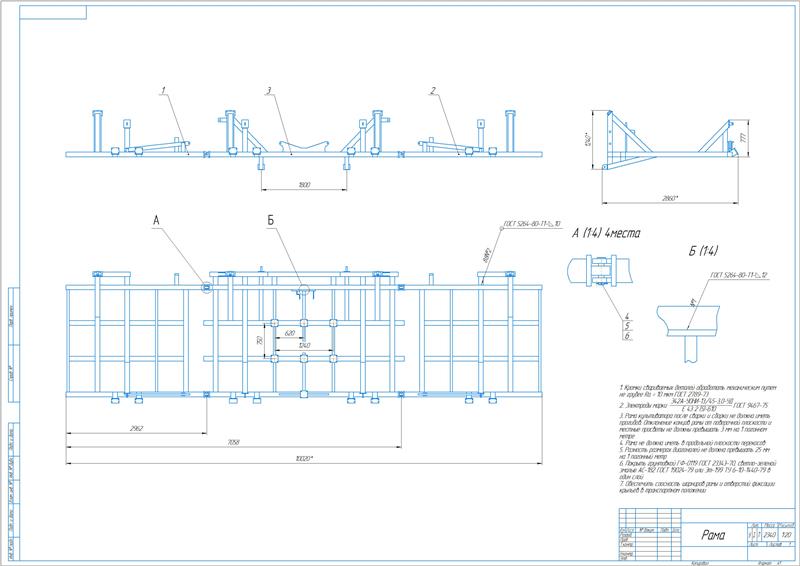

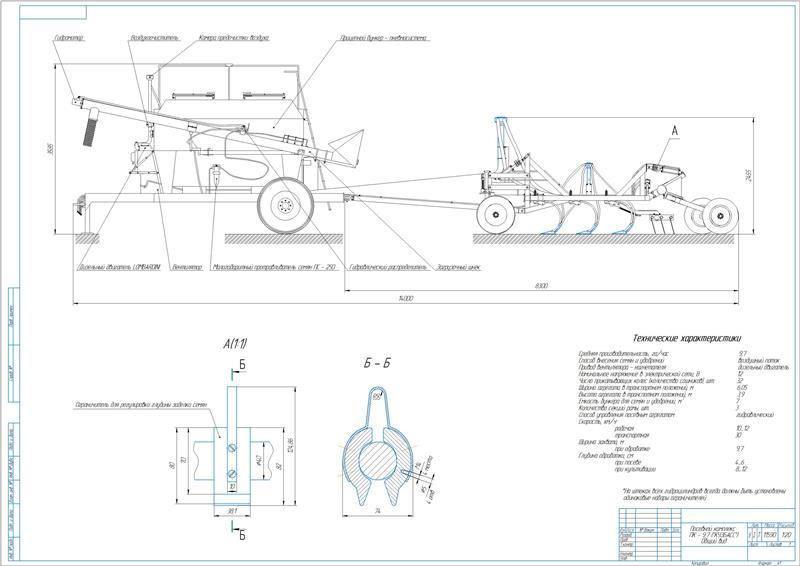

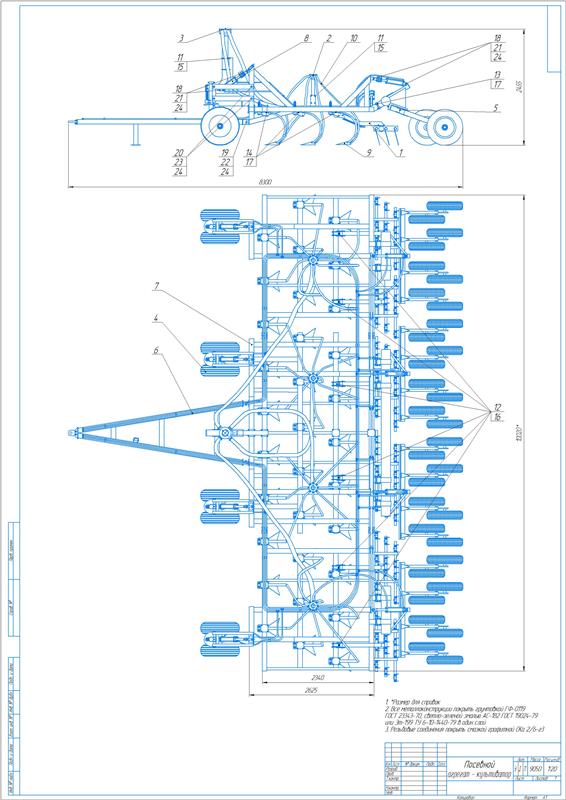

Чертежи (в программе): Компас 3D v и AvtoCAD

Спецификация - 8 листов (и на чертежах)
