Модернизация выкапывающих органов свеклоуборочной машины РКС-6

Описание

В проекте проведена модернизация выкапывающего устройства свеклоуборочной машины РКС-6.

Произведен анализ производственной деятельности

сельскохозяйственного предприятия.

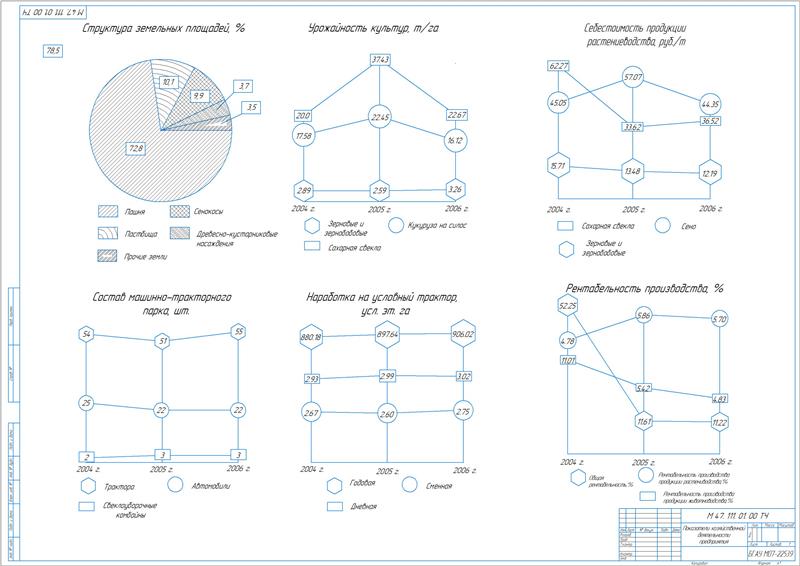

Дана его общая характеристика. Предприятие занимается производством сельскохозяйственной продукции, ее переработкой и реализацией. Выполнен анализ показателей растениеводства и животноводства. Установлено, что значительный удельный вес в структуре сельхозугодий занимает пашня – 78.5%. Пастбища занимают – 10.8%.

Проведен анализ состава и показателей использования машинно-тракторного парка. Обнаружено снижение количества тракторов, сельскохозяйственных машин и орудий ввиду списания старой техники и отсутствия новой из-за недостаточности средств на ее приобретение.

Рассмотрена организация нефтехозяйства и условия хранения машин.

Приведено обоснование конструктивной

схемы свеклоуборочной машины.

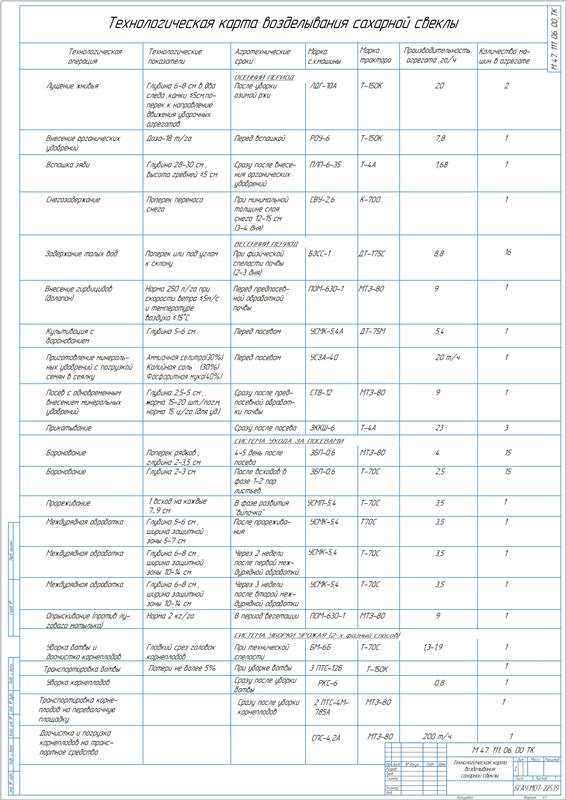

Перечислены агротехнические требования к свеклоуборочным машинам.

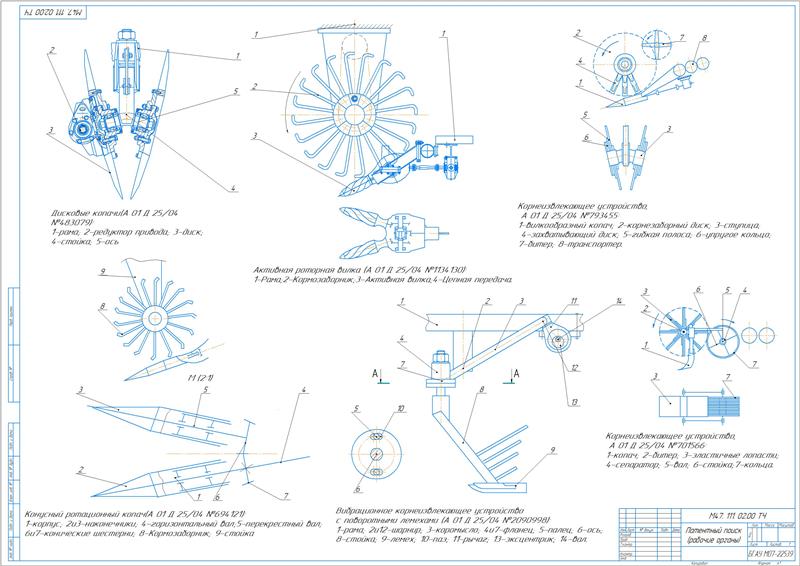

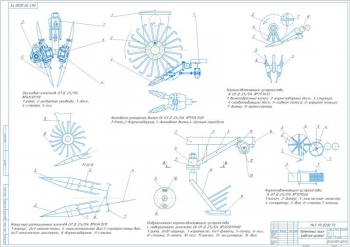

Сделан обзор существующих конструкций выкапывающих рабочих органов. Рассмотрены патенты следующих конструкций: дисковый копач, активные вилки, рабочий орган, корнеизвлекающее устройство, выкапывающее устройство.

Произведена сравнительная оценка различных типов машин применительно к условиям нахождения предприятия. В качестве прототипа принят корнеуборщик с лемешными выкапывающими органами. Выполнены расчеты основных технологических и конструктивных параметров.

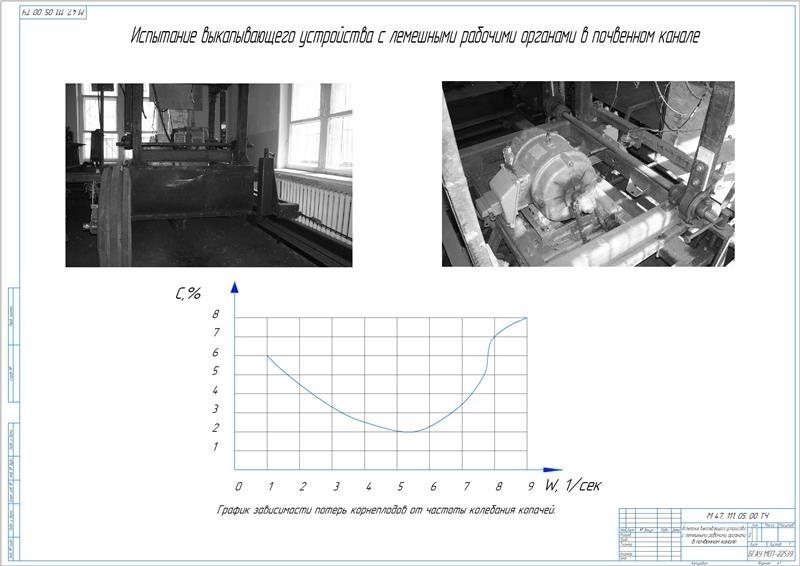

В ходе расчетов технологических параметров определены следующие значения:

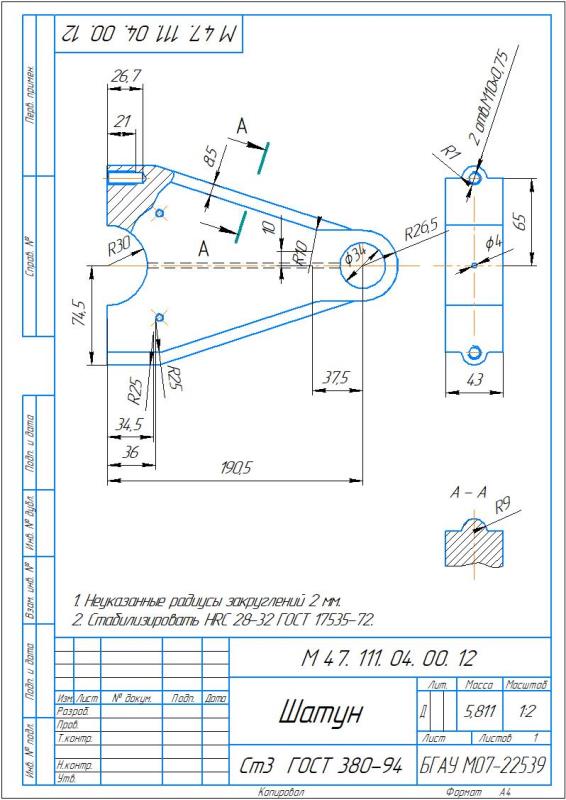

Выполнены прочностные расчеты элементов конструкции с вычислением допустимых напряжений растяжения и сжатия шатуна, изгибающей нагрузки коромысла, прочности сварного шва на растяжение.

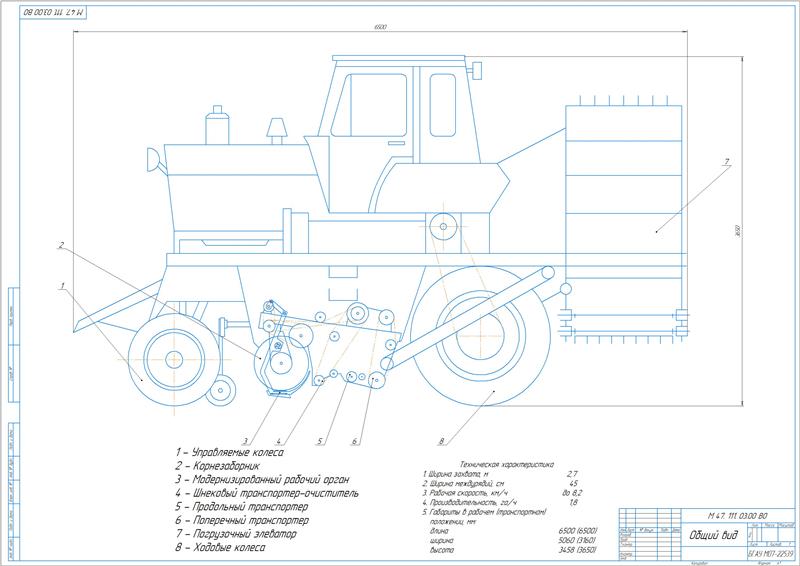

Сделана разработка конструкции машины и описана ее эксплуатация.

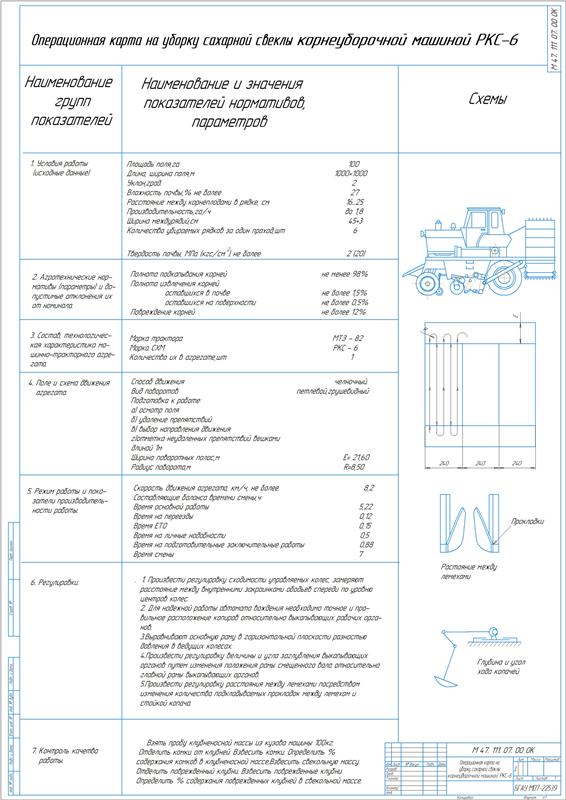

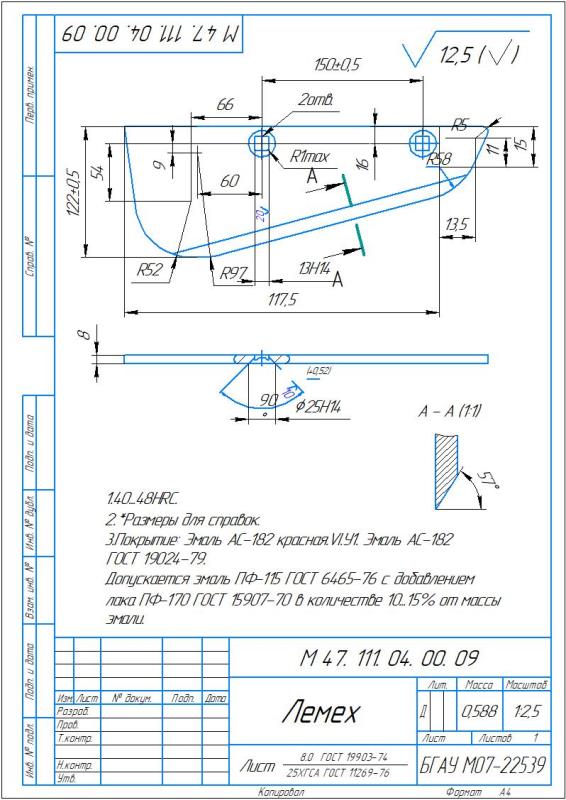

Приведено руководство по эксплуатации. Посредством корнеуборочной шестирядной машины, оборудованной модернизированными рабочими органами и копир-датчиком, выполняется раздельная уборка корней сахарной свеклы, которые посеяны с междурядьями 45 см. Перед выкопкой ботва с корней срезается и убирается с помощью ботвоуборочной машины. Отличительной особенностью конструкции машины является применение лемешных выкапывающих органов, включающих два вибролемеха, прикрепленных к стойкам болтами. Энергетическим средством является частично демонтированный колесный трактор класса 14кН — МТЗ-80/82, который устанавливается на рабочую машину, с использованием всех его систем и органов управления.

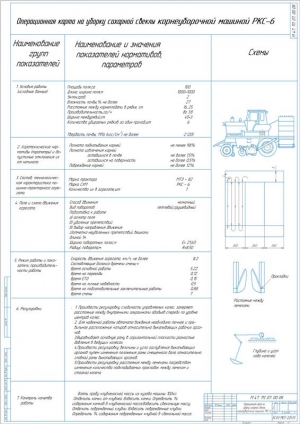

Перед началом работ выполняется установка в ручном режиме комбайна в рядки. Затем включается автомат вождения по рядкам и автомат глубины хода копачей. Технология заключается в выполнение операций по:

• Автоматическому направлению машины по убираемым рядкам сахарной свеклы с помощью автомата вождения, который управляется передними опорными колесами
• Подкапыванию, подъему и извлечению корней свеклы из почвы посредством модернизированных рабочих органов
• Транспортировке корней сахарной свеклы с вилок на приемный битерный транспортер с помощью очистителя корнезаборника
• Транспортировке корней от корнезаборника до шнекового транспортера приемным битерным транспортером
• Частичной очистке вороха корней от почвы и растительных примесей на шнековом транспортере и смещению корней к центру машины на продольный транспортер
• Приему вороха со шнекового транспортера – очистителя и транспортированию его в бункер накопитель
• Транспортировке корней в погрузочный элеватор
• Забору корней с подвижного днища бункера – накопителя, подъему и погрузке корней в емкость рядом идущего транспорта

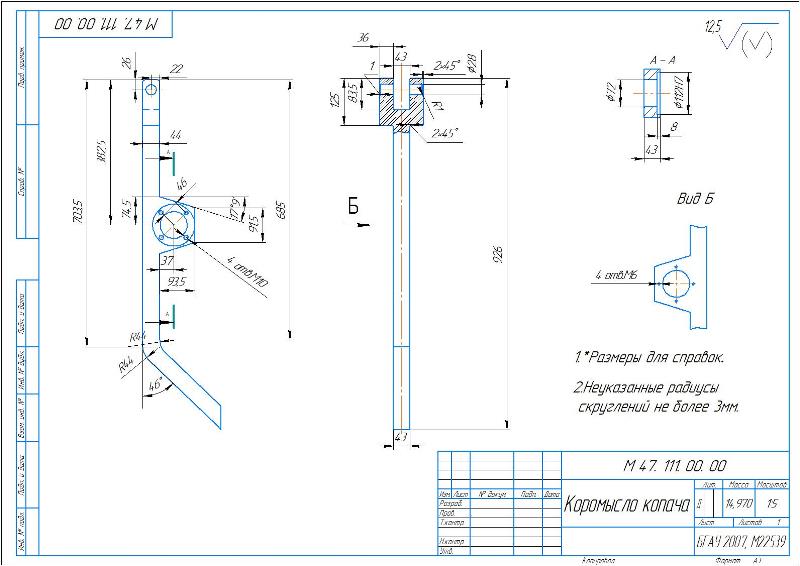

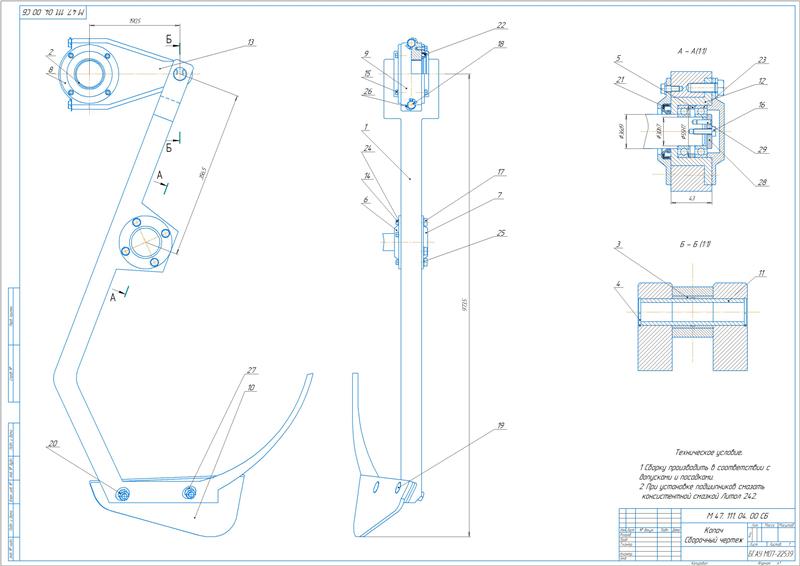

К внедрению предлагается рабочий орган, который обеспечивает подкапывание, подъем и извлечение корней свеклы из почвы. Через коромысло, которое установлено на валу, стойка связана с тягами. Тяги, в свою очередь, одним концом связаны с коромыслом болтовым соединением, а другим концом со смещенным валом. Привод смещенного вала выполняется от редуктора. Корнезаборник выполняет транспортировку корней сахарной свеклы с лемехов на приемный битерный транспортер-очиститель. Его конструкция включает два прутковых диска, которые расположены под углом относительно друг друга. С помощью бичей происходит выталкивание корней из дисков и подача их на транспортер. В машине установлены два вала бичей, по одному на каждой выкапывающей рамке.

Описано техническое обслуживание машины.

Приведена техническая характеристика

Машины:

1. Ширина захвата/междурядий 2,7 м / 45 см
2. Привод на передвижение машины - от полуосей трактора МТ8-80/82
3. Рабочая/транспортная скорость 5 - 8,2 км/ч / до 20 км/ч
4. Производительность 0,8—1,0 га/ч
5. Количество обслуживающего персонала 1 чел
6. Масса машины с трактором 7900 кг

Выкапывающего устройства:

1. Глубина хода копачей 50...120 мм
2. Расстояние между лемехами 150...170 мм
3. Диаметр диска корнезаборника 700 мм
4. Количество лап в диске 9

Приемного битерного транспортера-очистителя:

1. Число битерных валов 3
2. Битеры выполнены диаметром 175 и 180 мм

Продольного транспортера:

1. Шаг прутков/скребков составляет 38,1 мм / 304,8 мм
2. Линейная скорость движения полотна транспортера 1,22 м/с

Разработан раздел по безопасности и экологичности проекта.

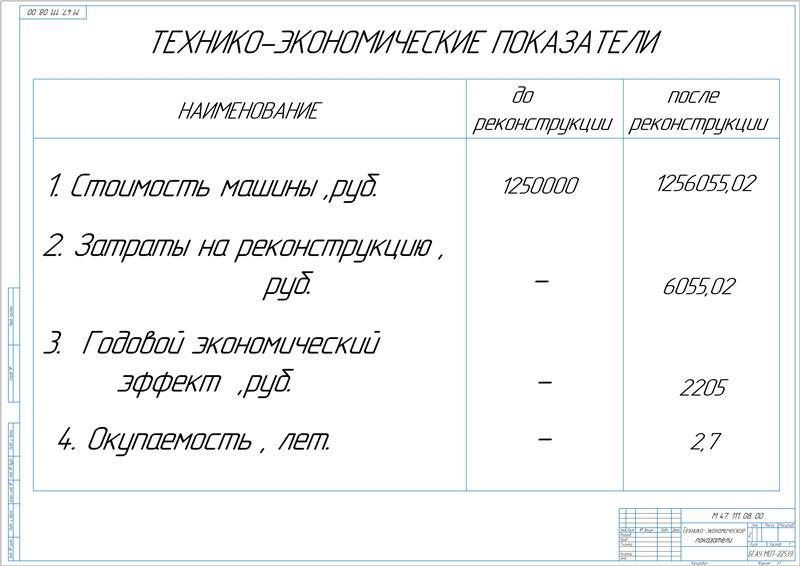

Выполнено определение технико-экономических показателей. По результатам установлено, что капиталовложения по модернизации выкапывающего органа свеклоуборочной машины окупятся за 2,8 года.

В проекте разработана конструкция свеклоуборочной машины, проведена модернизация выкапывающего органа, обеспечивающего более качественное выкапывание корнеплодов без повреждений и сколов, увеличение рабочей скорости машины, за счет чего повышается производительность машины в целом. Модернизация заключается в автоматической установке подвижной рамы выкапывающего устройства вдоль рядков сахарной свеклы и в возможности самоустановки каждого копача в отдельности.

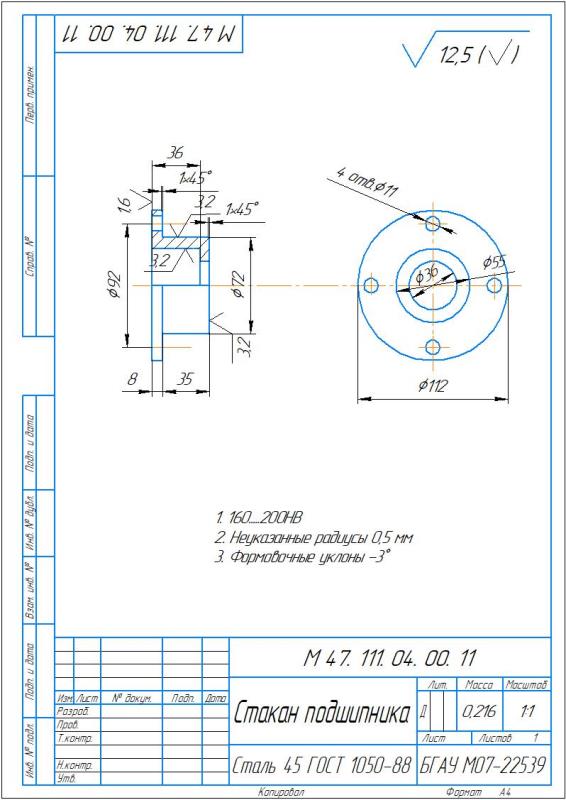

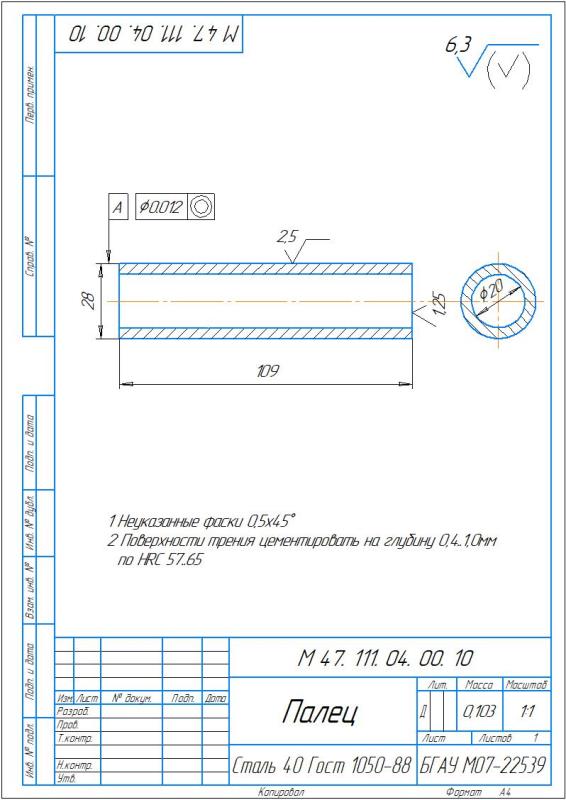

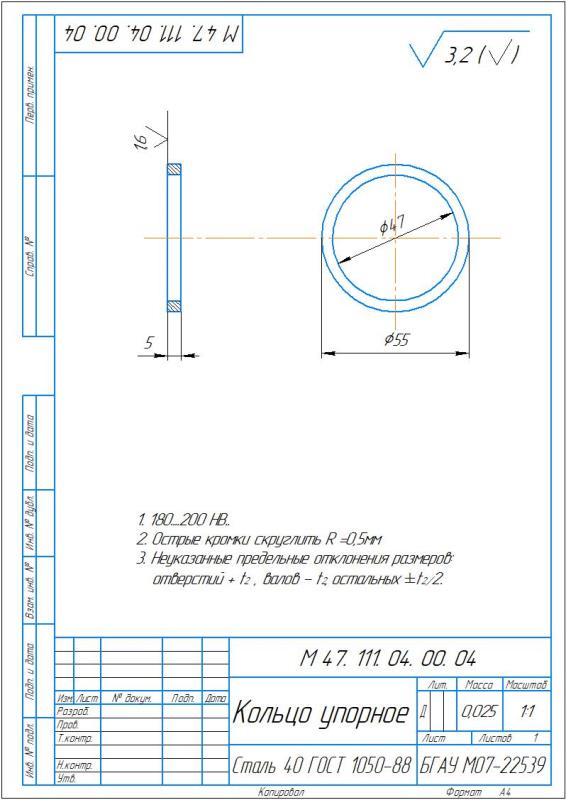

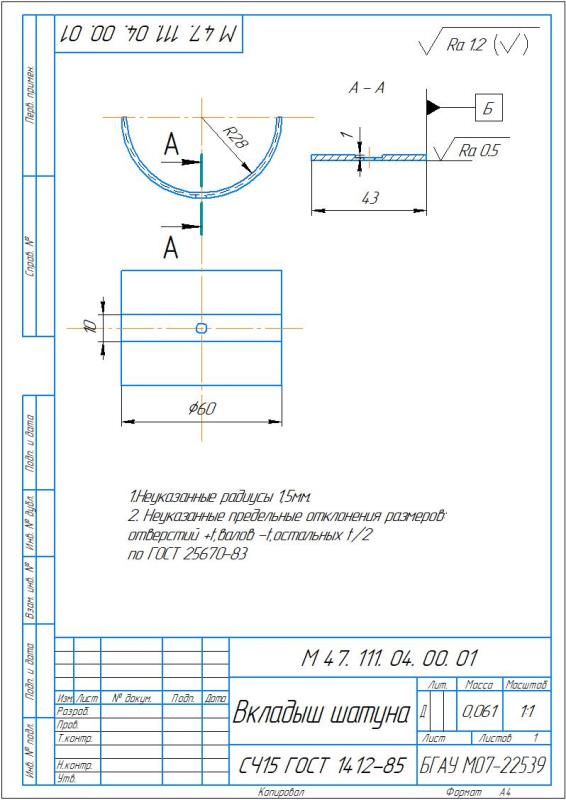

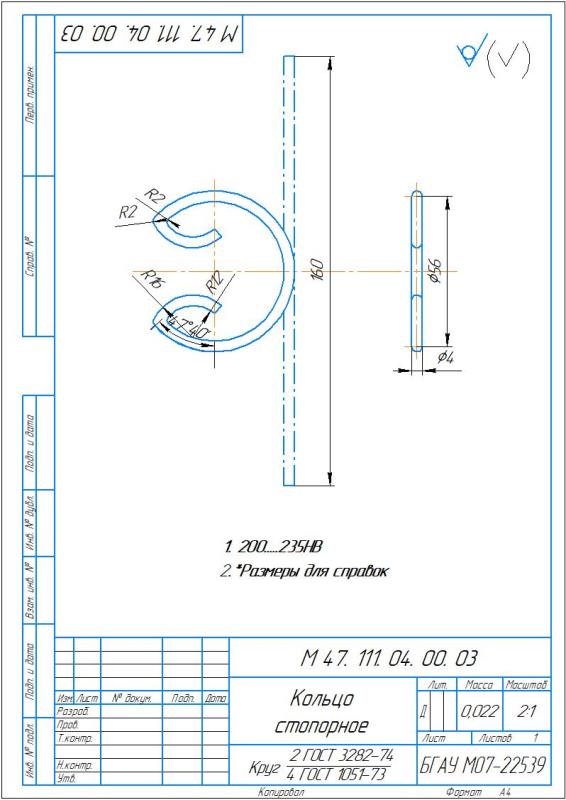

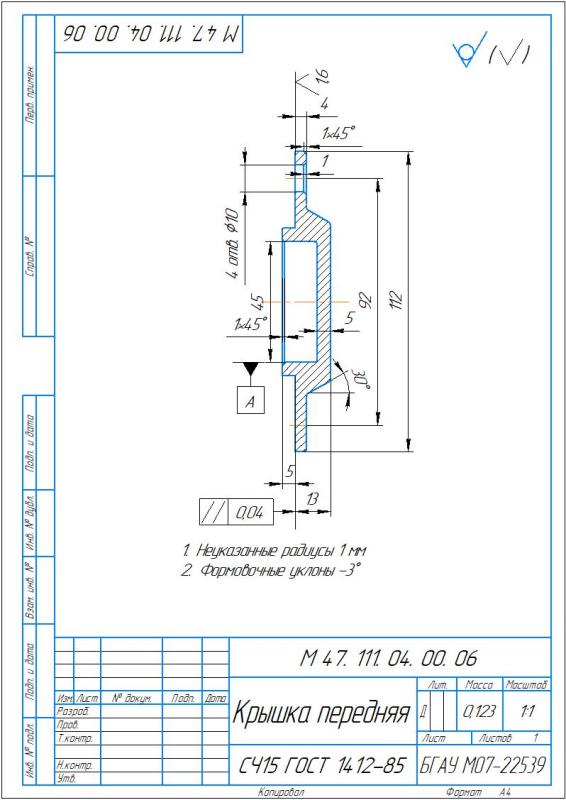

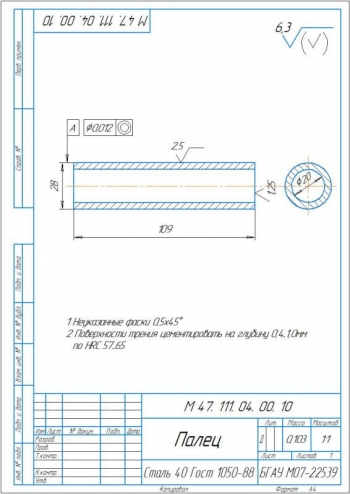

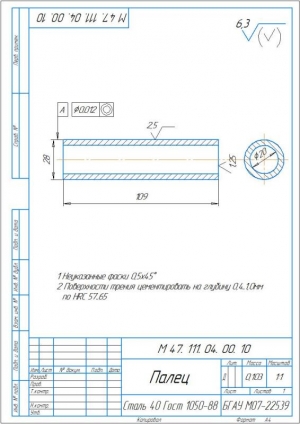

Чертежи (в программе ): Компас 3D v

Спецификация - 4 листа
