Пояснительная записка (в программе Word): 111 страниц, 43 рис., 8 таблиц, 7 литературных источников
Дополнительные материалы: нет
Чертежи (в программе ): Компас 3D v и AvtoCAD, 7 листов
Спецификация - 6 листов
Описание

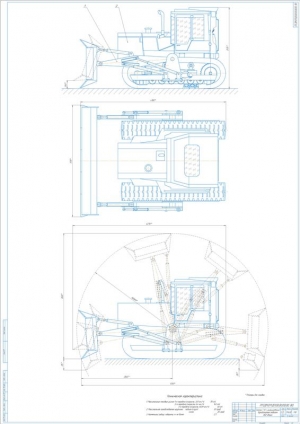

В проекте разработана конструкция унифицированного бульдозерного отвала на базе трактора Т-10.
Приведена основная часть. Составлена классификация бульдозеров по назначению, тяговому классу и типу ходового устройства базовых машин, конструкции рабочего органа и типу системы управления отвалом.
Рабочий цикл бульдозера. В процессе движении машины вперед с помощью системы управления выполняется заглубление отвала в грунт. При этом происходит срезание ножами слоя грунта и перемещение его впереди отвала волоком по поверхности земли к месту разгрузки. После выполнения отсыпки грунта производится подъем отвала в транспортное положение и машина возвращается к месту набора грунта. Цикл повторяется.
Выполнен обзор бульдозеров отечественного и зарубежного производства. Приведено описание предлагаемой модернизации бульдозерного оборудования.

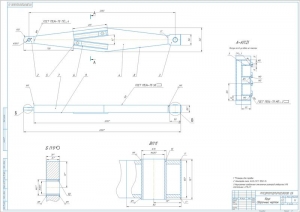

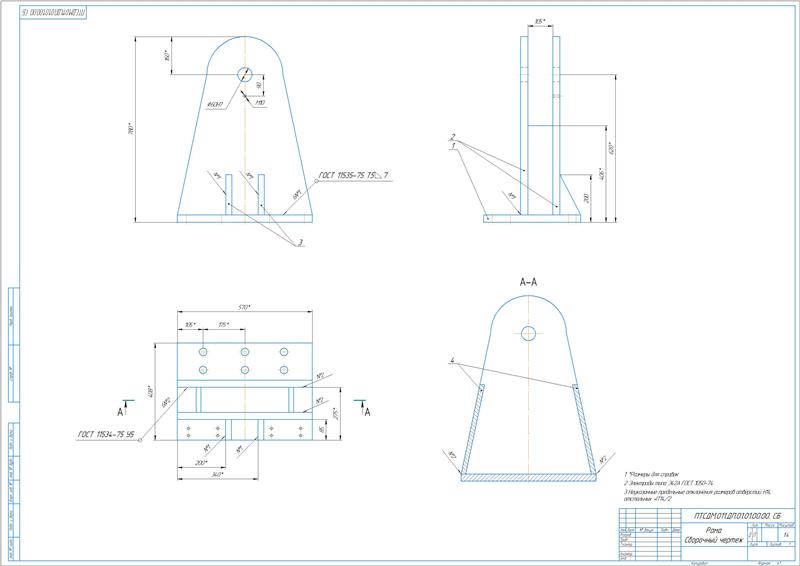

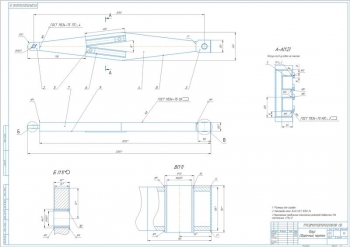

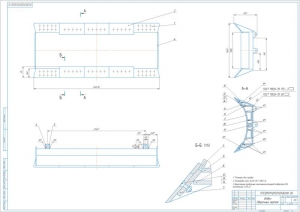

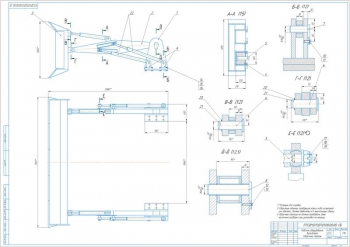

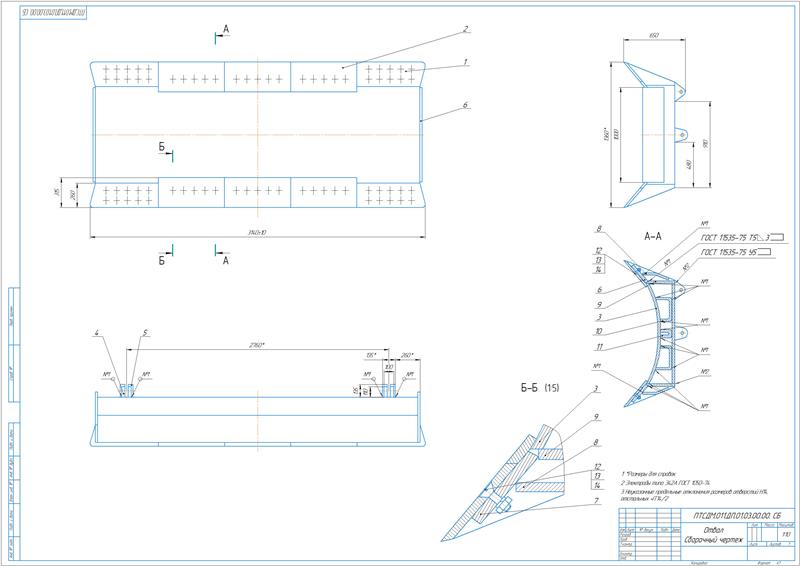

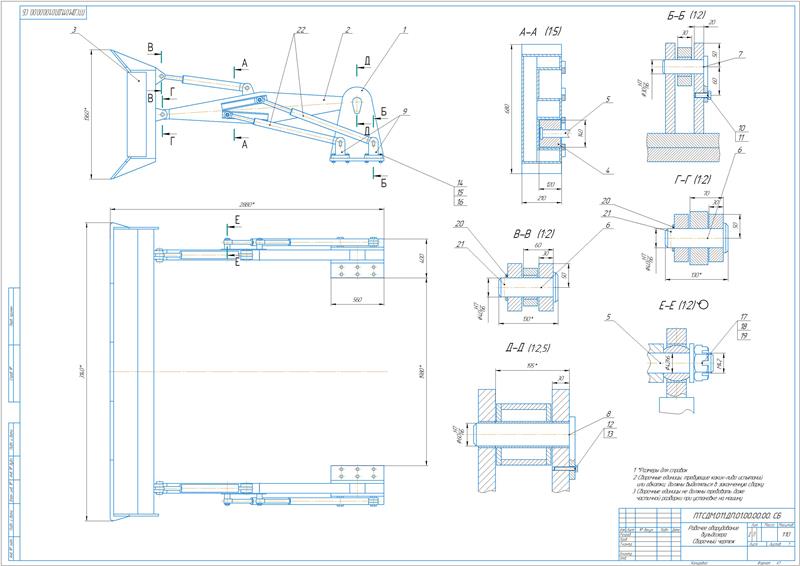

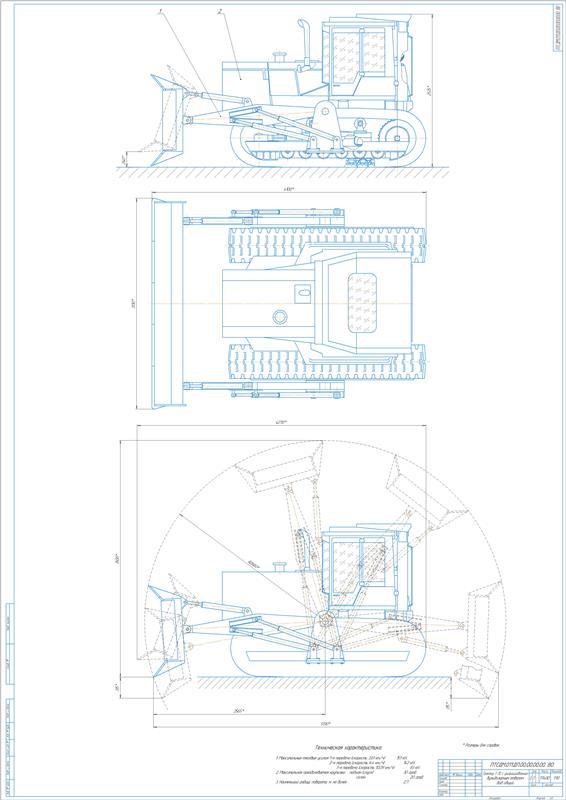

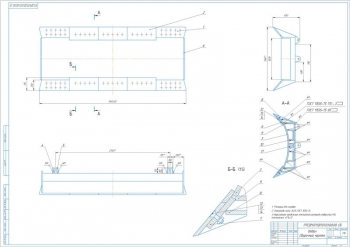

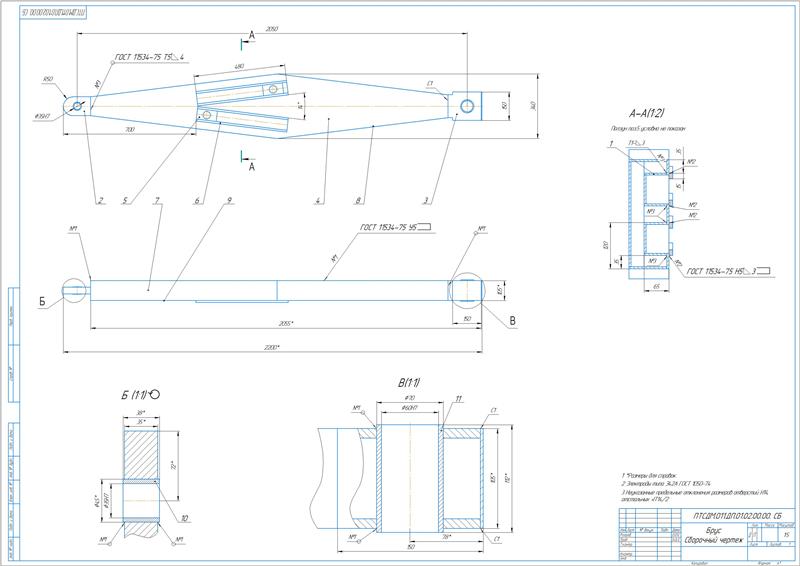

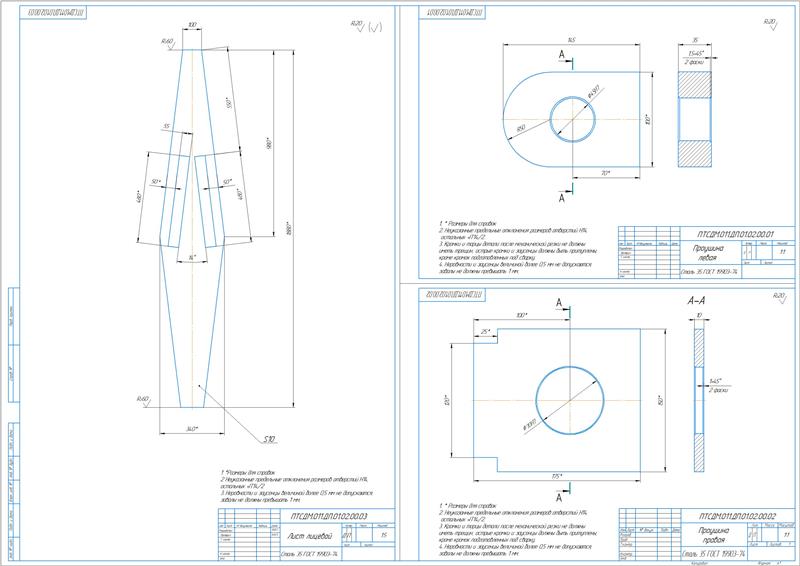

Выполнен проект рабочего оборудования бульдозера в виде перекидывающегося отвала. Проведенная модернизация обеспечит выполнение работ в ограниченных пространствах. Конструкция включает раму с прикрепленными к ней проушинами и брусом, два гидроцилиндра подъема и опускания бруса, ползун, отвал и гидроцилиндр, который отвечает за наклон отвала. За базовую машину принят трактор Т-10 ЧТЗ. Выполнено увеличение площади остекления кабины в 1,5 раза. За счет рациональной установки осветительных приборов увеличилась продолжительность работы машины на 20 %.
Произведен расчет суммарного сопротивления, равного 27035 кг, и сопротивления копанию грунта рабочего органа – 527 кг.
В ходе расчетов гидравлического привода определены параметры:
|
№ |
Наименование |
Значение |
|
1 |
Перепад давлений на гидроцилиндре |
8,6 МПа |
|
2 |
Рабочий объем |
32,45 см3 |
|
3 |
Расход поступающей в гидроцилиндр жидкости |
26,91 л/мин |
|
4 |
Подача насоса |
31,18 л/мин |
|
5 |
Диаметр труб для соединения гидроаппаратов |
16 мм |
|
6 |
Средняя скорость движения жидкости в трубах |
2,23 м/с |
Приняты: шестеренный гидронасос НШ-46 с рабочим объемом до 46 см3, номинальной подачей 44 л/мин, предохранительный клапан Г54-32М, гидрораспределитель В10.75, фильтр щелевой 40-80-1. Определен КПД гидропривода, равный 0,81, и объем гидробака – 16 л.
Проведен выбор гидроцилиндра для подъема и опускания отвала. Сделаны вычисления площади поршня гидроцилиндра – 11363 мм2, диаметра поршня 125,3 мм и его хода – 630 мм. Приняты гидроцилиндры: I–125х630МН2255-61 и I–50х500МН2255-61.
- Выполнен прочностной расчет пальца, воспринимающего наибольшее напряжение, с определением напряжения среза – 35 мПа.
- Рассчитан коэффициент устойчивости машины, равный 1,2.
- Сделаны расчеты производительности бульдозера: теоретической – 308 м3/ч, технической – 187 м3/ч и эксплуатационной – 63,6 м3/ч.

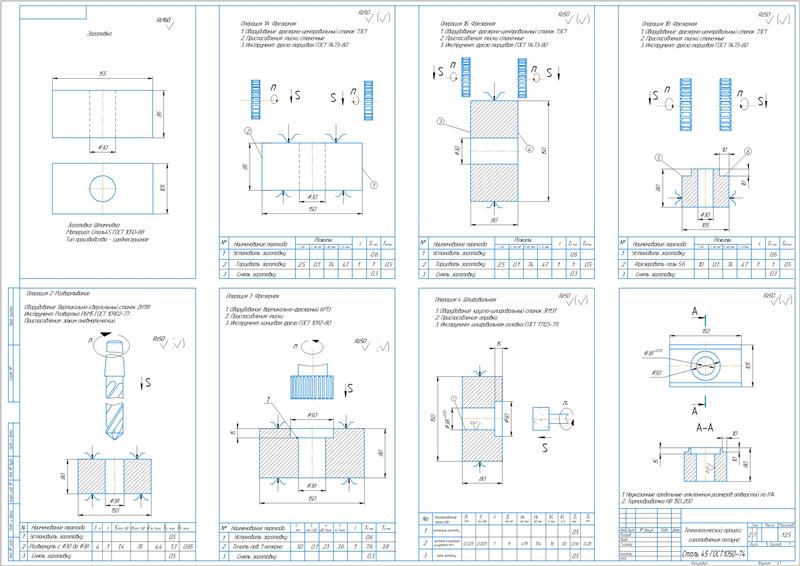

- Разработана технологическая часть с составлением карты технологического процесса изготовления ползуна.
Заготовка – штамповка. Материалом для изготовления является Сталь 45. Определен тип производства – среднесерийное. Технологический процесс предполагает выполнение следующих операций:
- Фрезерование, на фрезерно-центровальном станке 73С1
- Развертывание, вертикально-сверлильный станок 2Н118
- Шлифование, кругло-шлифовальный станок 3М131
Проведены расчеты режимов резания для операция 1А Фрезерная: глубина торцевания 2,5 мм, подача 0,1 мм/об, число оборотов шпинделя 74 об/мин, скорость 47 м/мин. Аналогичные расчет выполнены для всех технологических операций.
Составлена экономическая часть проекта, в которой произведен расчет себестоимости модернизации рабочего оборудования, которая составляет 721969,42 руб. По результатам определено, что применение новшества экономически выгодно, так как на укомплектование трактора расходуется практически такая же сумма.
Разработан раздел безопасности жизнедеятельности с определением обзорности с рабочего места оператора, с обеспечением нормальных безопасных условий труда по уровню шума, микроклимат кабины трактора.
Рассмотрена экологичность проекта. Предложены мероприятия: установка сажевого фильтра и системы впрыска на двигатель.
В проекте выполнена модернизация бульдозерного отвала на базе трактора Т-10 ЧТЗ.
