Проект станции диагностики и техобслуживания

Описание

В работе выполнено проектирование станции диагностики и техобслуживания сельскохозяйственной техники.

Составлена архитектурно-строительная часть.

 Рассмотрены природно-климатические условия площадки строительства.

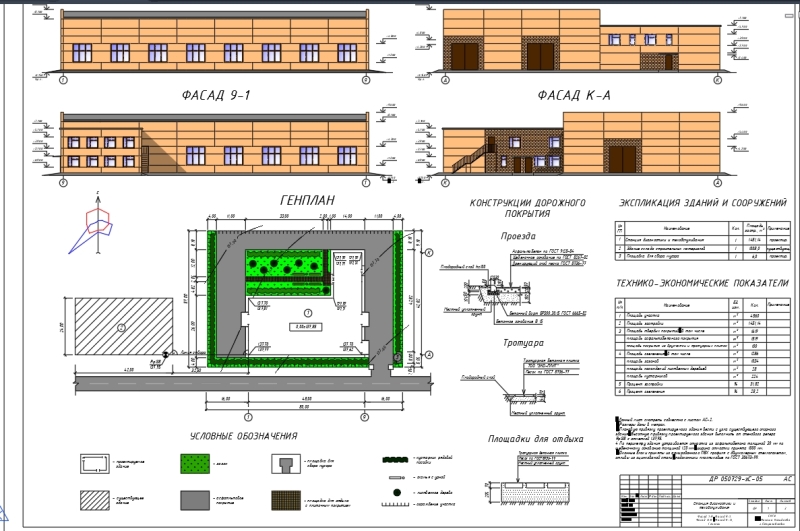

Выполнена планировка генерального плана участка.

Участок строительства имеет прямоугольную форму размером 57,0×80,0 м и общую площадь 4560,0 м². Вокруг участка установлено металлическое ограждение. Территория благоустроена и озеленена. К зданию ведут асфальтобетонные подъездные пути. Для сбора мусора предусмотрена площадка с мусорными контейнерами, которая оборудована металлическим ограждением. На площадках для отдыха установлены скамьи и металлические урны. Для формирования живой изгороди были посажены рябина и дикорастущая яблоня. На территории также есть газон, покрытый многолетними травами. Площадь озеленения равна 1286,0 м².

Станция предназначена для проведения ТР и ТО сельскохозяйственной техники, такой как тракторы, комбайны, автомобили и оборудования для животноводческих ферм. ТР включает такие процессы: внешняя мойка, разборка, проверка на дефекты, ремонт компонентов и деталей, а также сборка и испытание. Техническое обслуживание и диагностика производятся на специально оборудованном участке, где имеется необходимое современное технологическое оборудование, приборы и инструменты.

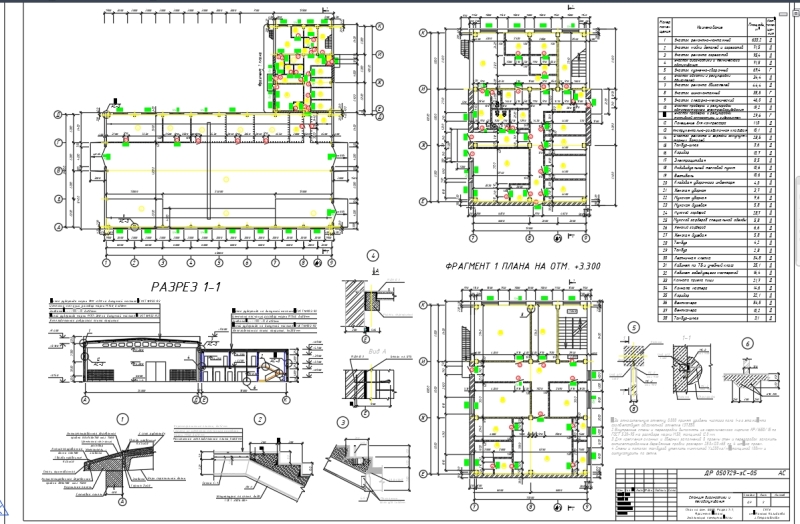

Выполнена разработка объемно-планировочных и конструктивных решений.

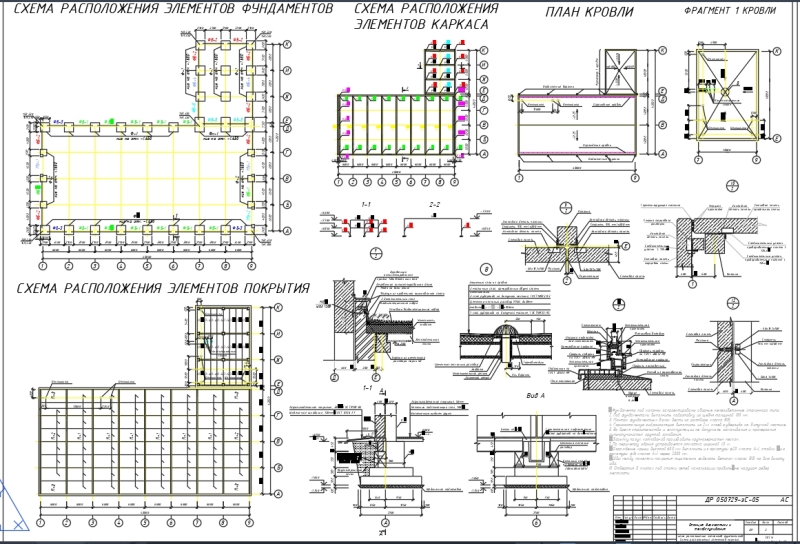

Здание имеет форму буквы "Г" в плане. Главный блок имеет размеры 48,0×24,0 м, а двухэтажный административный блок - 18,0 х 12,0 м. Здание имеет полный каркас и навесные стеновые панели, которые держатся без дополнительных опор. Сетка колонн составляет 6,0×24,0 м, а в пристроенном блоке - 6 х 6 м. Внешние стены выполнены из керамзитобетонных трехслойных панелей, утепленных пенополистиролом. Толщина стены составляет 420 мм. Толщина перегородок составляет 120 мм и они изготовлены из керамического пустотелого кирпича. Фундаменты под колонны являются сборными железобетонными стаканного типа, на которые уложены фундаментные балки. Глубина заложения составляет 1,5 м от уровня земли. Основными конструкциями покрытия являются двускатные сборные железобетонные решетчатые балки с пролетом 24 м и ребристые сборные железобетонные плиты покрытия размером 3×6 м. Лестницы состоят из металлических косоуров и железобетонных ступеней. Тип полов выбран в соответствие с назначением помещения. Кровля выполнена из трехслойного рулонного рубероида на битумной мастике. Для отвода воды с кровли предусмотрены внешние водосборные лотки и желоб, соединенные с водосточными трубами на отмостке. В качестве утеплителя выбрана эковата толщиной 124 мм.

Приведена расчетно-конструктивная часть.

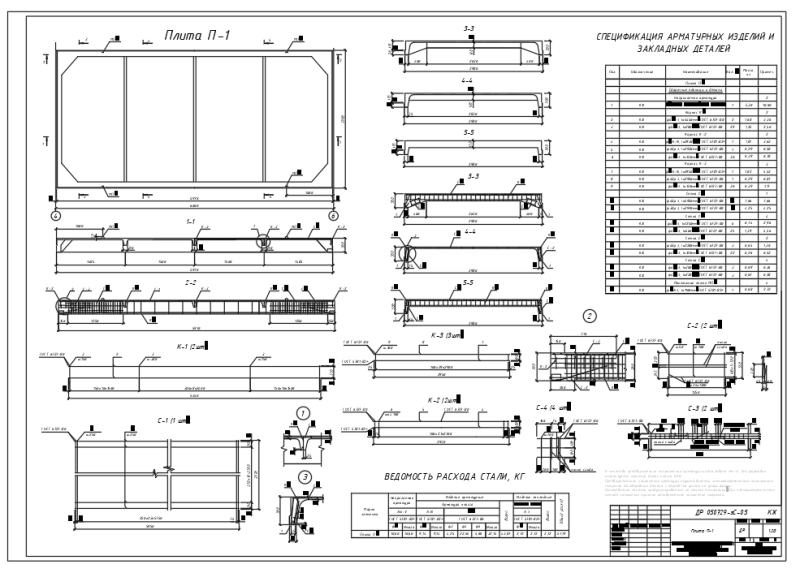

Выполнен расчет ребристой плиты покрытия.

Плита имеет размер 3 х 6 м, высота продольных ребер 300 мм, толщина полки 30 мм. Расчет плиты выполнен с предварительным напряжением по 2 группам предельных состояний. Ее конструкция изготовлена их бетона класса В20. В продольных ребрах установлены каркасы К-1 из проволоки с шагом стержней на приопорном участке 150 мм, в середине пролета – 300 мм. Поперечные ребра армированы каркасами К-2 и К-3, в состав которых входит нижний продольный рабочий стержень диаметром 10 мм A-III, верхний Вр-I и поперечные стержни Вр-I диаметром 4 мм с шагом 100 мм. Полка плиты армирована сеткой С-1 с шагом продольных и поперечных стержней 250 мм.

Расчет балки произведен по двум группам предельных состояний. Для предварительного натяжения использована арматура диаметром 20 мм А-V. Нижний пояс балки армирован плоскими каркасами КР-1, а верхний пояс - пространственными каркасами КП-1. Для обеспечения жесткости и защиты от трещин на опорных участках установлены каркасы КР-2, КР-8, КР-9. Промежутки между отверстиями армированы каркасами КР-3 – КР-7.

Для рассчитанных конструкций составлена спецификация арматурных изделий и закладных деталей и ведомость расхода стали.

Разработана организационно-технологическая часть.

Описана подготовка строительного производства и даны указания по выполненю работ. Организация и планирование работ основаны на поточном методе, принципом которого является непрерывность и ритмичность.

Определены требуемые рабочие параметры крана:

Принят кран модели СКГ-100.

Выполнено проектирование календарного плана. Все работы по строительству разделены на циклы и включают подготовку, монтаж, устройство кровли, отделочные работы, специальные работы и благоустройство территории. Строительство займет 90 дней. Разработаны графики для движения строительной техники и доставки материалов на объект.

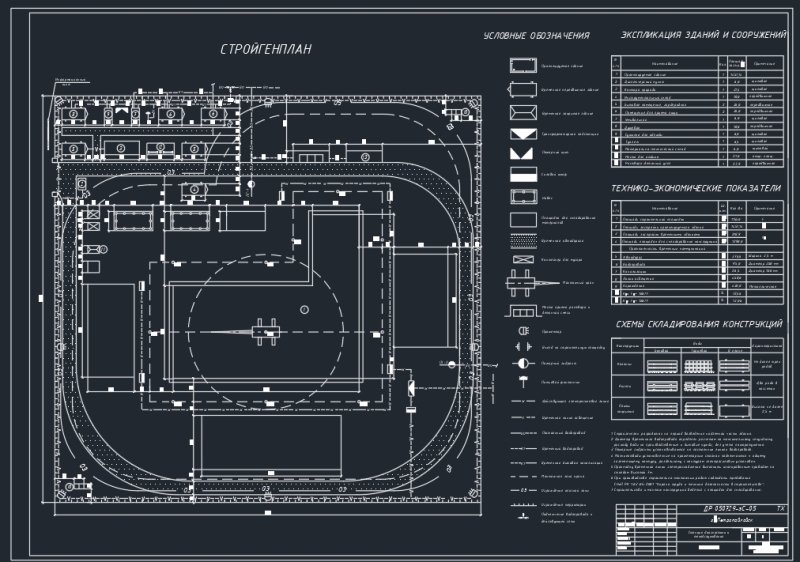

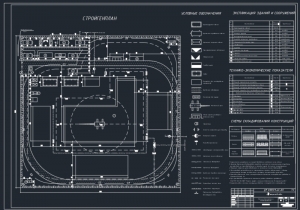

Запроектирован стройгенплан, который включает в себя план строительной площадки и отображает устройство временных дорог, коммуникаций и складских площадок, зданий, необходимых для выполнения строительно-монтажных работ.

Выполнен расчет потребности строительства в воде и электроэнергии. Расчетный расход воды равен 0,654 л/сек. Принят диаметр временной водопроводной сети 30 см. Для электроснабжения выбран трансформатор ТМ-100/6.

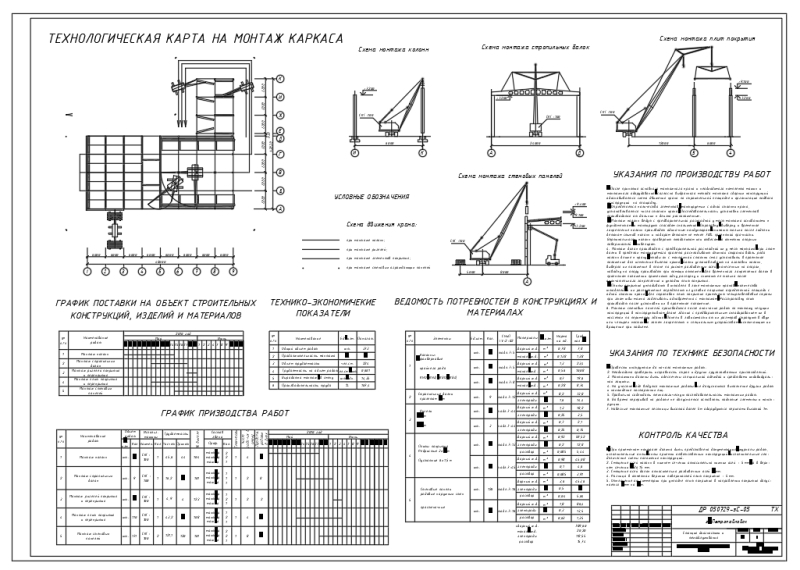

Разработана техкарта на монтаж каркаса здания. В состав работ входят: монтаж колонн, стропильных балок и плит покрытия. Продолжительность работ определена по трудоемкости работ. Рассчитаны ТЭП: общий объем работ 373 шт, монтаж выполняется 26 дней, объем трудоемкости 224 чел.см.

Составлена ведомость расхода основных материалов, даны указания по выполнению работ, контролю качества и технике безопасности.

Разработаны мероприятия по охране труда, технике безопасности и охране окружающей среды, противопожарные мероприятия.

В экономической части определена сметная стоимость работ в размере 9376456,74 тенге.

В проекте разработана станция диагностики и техобслуживания, предназначенная для проведения ТР и ТО тракторов, комбайнов и другой сельскохозяйственной техники.
