Разработка сокращения потерь из стальных резервуаров РВС-700 и РВС-1000

Описание

В проекте выполнена разработка технических средств сокращения потерь из вертикальных стальных резервуаров.

Разработана технологическая часть.

Рассмотрены традиционные средства сокращения потерь нефти и нефтепродуктов от испарения, к которым относятся диски-отражатели, газоуравнительные системы и покрытия, плавающие на поверхности нефтепродукта.

Диски-отражатели являются препятствиями, выполненными в форме диска, которые устанавливаются под монтажными патрубками дыхательной арматуры на некотором расстоянии. С их помощью предотвращается перемешивание содержимого газового пространства резервуаров в момент их опорожнения.

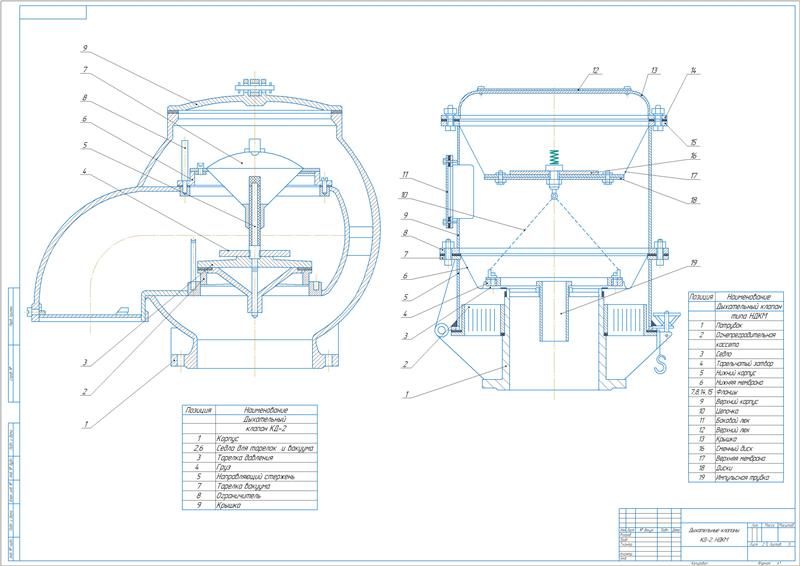

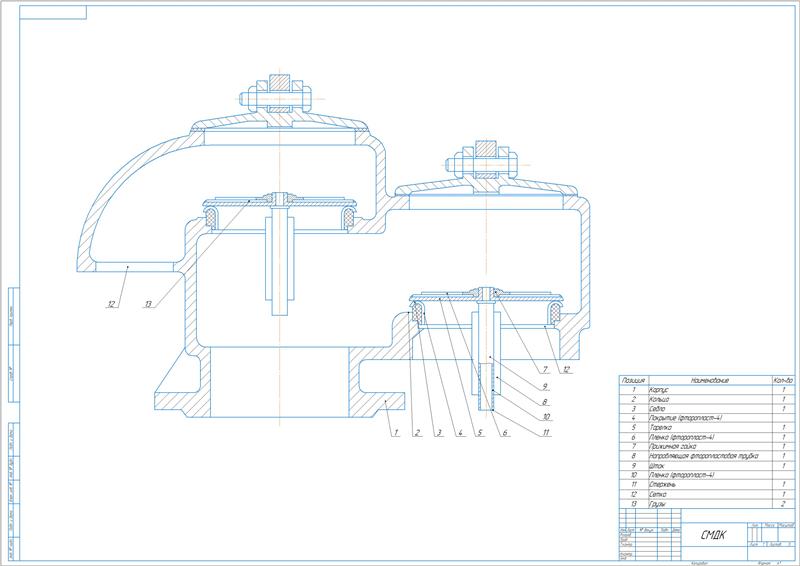

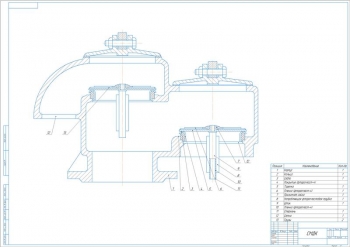

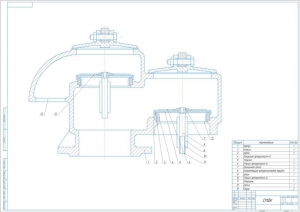

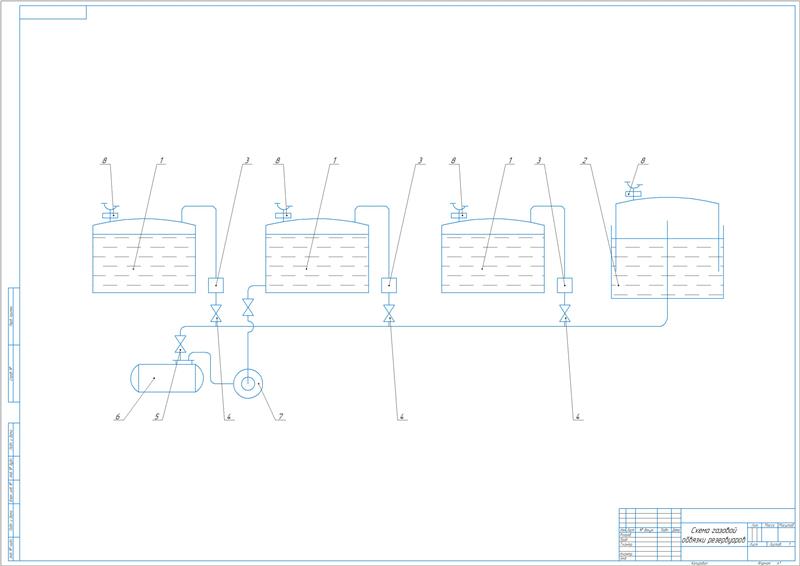

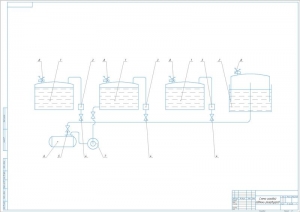

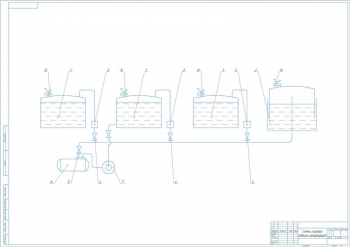

Газоуравнительная система представляет собой газовую обвязку, к которой выполнено подключение какого-либо газосборника. В качестве газосборноков применяются сухие газгольдеры низкого или высокого давления.

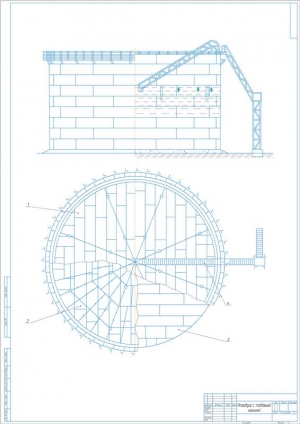

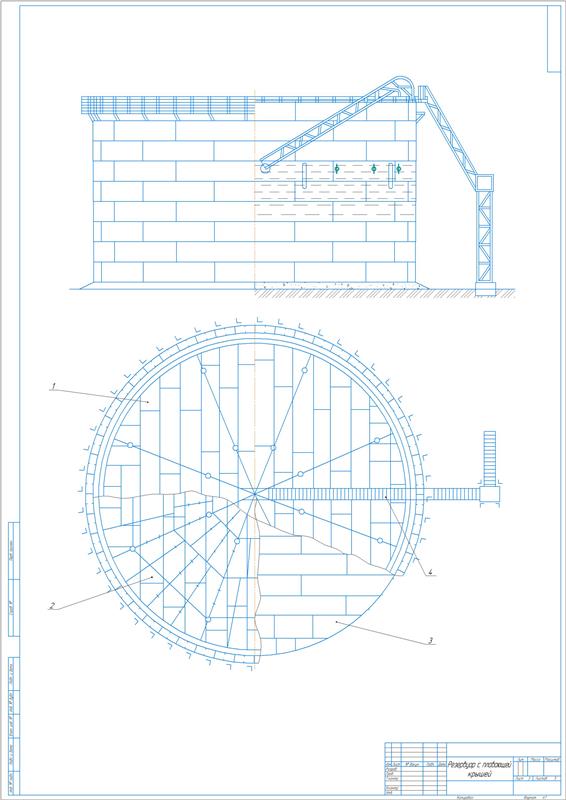

В качестве покрытий, которые плавают на поверхности нефтепродукта и препятствуют его испарению, применяются микрошарики из пластмасс, плавающие защитные эмульсии, плавающие и крыши понтоны.

Система улавливания легких фракций представляет собой совокупность технологического оборудования, посредством которого обеспечивается отбор и утилизация легких фракций нефти и нефтепродуктов в момент повышения давления в газовом пространстве резервуаров до момента их "выдоха" в атмосферу.

Принцип действия адсорбционных и абсорбционных систем УЛФ основан на углеадсорбционном методе улавливания углеводородов. Он применяется для получения газового бензина из нефтяного газа. Работа конденсационных систем основана на более высокой температуре конденсации паров углеводородов в сравнении с воздухом. Суть компрессионных систем УЛФ заключается в выполнении компримирования отобранной из емкостей парогазовой смеси с целью ее дальнейшего аккумулирования или реализации.

Разработана расчетная часть.

Выбор средств сокращения потерь нефти и нефтепродуктов от испарения выполняется по критерию, величина которого будет максимальной.

Выполнен расчет сокращения потерь при применении дисков-отражателей, понтонов и газоуравнительных систем с определением коэффициентов, зависящих от типа резервуара. Отрицательная величина свидетельствует о бесполезности применения технического средства в данных условиях.

Произведен расчет затрат на сооружение технических средств сокращения потерь в зависимости от номинального объема резервуара. Так, например, при объеме резервуара 100 м³ стоимость средств сокращения потерь при применении понтона и плавающей крыши с затворами равна: бельтинговым – 1,16 тыс руб и 0,64 тыс руб, РУМ-1 – 1,34 тыс руб и 0,77 тыс руб, РУМ-2 – 3,14 тыс руб и 2,11 тыс руб. При применении диска отражателя для указанного резервуара стоимость составляет 6 руб.

Сделан выбор технического средства сокращения потерь бензина А-76 для резервуаров РВС-1000 в количестве 3 шт и РВС-700 - 1 шт на проектируемой нефтебазе, которая расположена во второй климатической зоне. Бензин принимается с железной дороги с отпуском его в автоцистерны. Размещение резервуаров выполнено в форме квадрата. Понтоны оснащены затворами типа РУМ-1. Максимальный расход откачки составляет 40 м³/ч.

Определены параметры:

Аналогичные расчеты выполнены при применении понтонов с определением критерия -0,124 и газоуравнительной системы 0,127. По результатам установлено, что для проектируемой нефтебазы в качестве средства сокращения потерь предпочтительным является газоуравнительная система.

Выполнено определение потерь автобензина от одного «малого дыхания» в стальном вертикальном «атмосферном» резервуаре объемом 10000 м³, которые составляют 1400 кг. Потери от одного «большого дыхания» равны 100000 кг.

Составлена экономическая часть, в которой выполнено экономическое обоснование выбора средства сокращения потерь на нефтебазе.

Определены годовые потери бензина на рассматриваемых резервуарах – 33075 кг.

Рассчитан критерий сокращения потерь для понтонов -0,58, для газоуравнительной системы 0,086.

При сравнении величин установлено, что применение газоуравнительной системы является предпочтительным. Но с учетом того, что срок службы системы составляет 25 лет, а понтона 40 лет, экономически выгодным вариантом является применение понтона.

Приведены мероприятия по охране труда и технике безопасности.

Выполнена разработка раздела по экологичности проекта.

В дипломной работе разработаны технические средства сокращения потерь нефти и нефтепродуктов из вертикальных стальных резервуаров РВС-1000 и РВС-700, представленные дисками-отражателями, понтонами и газоуравнительной системой.
